Понимание электрических конвекторов отопления: выбор и расчет необходимой мощности

Традиционная для нашей страны система водяного отопления является сложной и дорогостоящей на этапе установки. Именно поэтому многие ищут альтернативные способы обогрева помещений, лоджий, дач и квартир. Один из первых вариантов, который приходит на ум, — это использование электрических конвекторов для обогрева.

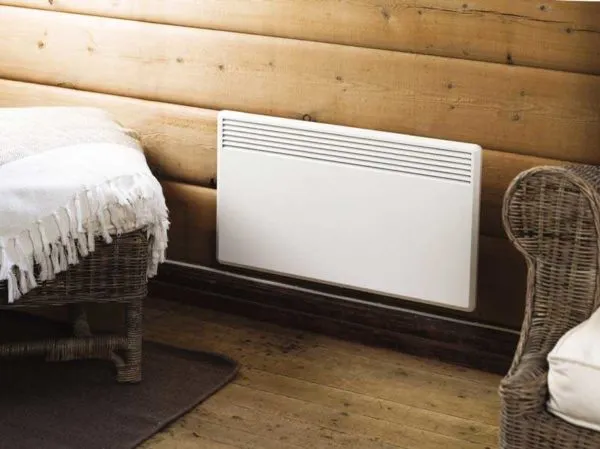

Электрические конвекторы отопления могут быть основным или дополнительным источником тепла

Что такое конвекция и конвектор

Конвекция — это процесс переноса тепла за счет движения нагретого воздуха. Конвектор — это устройство, нагревающее воздух и способствующее его передвижению. Есть конвектора, в которых нагрев происходит за счет циркуляции теплоносителя, тогда они являются частью водяного отопления. Но мы будем говорить о конвекторах электрических, которые преобразуют электричество в тепло, а потоки воздуха это тепло разносят по помещению.

По способу монтажа конвекторные электрические обогреватели бывают настенными, напольными, внутрипольными (встраиваются ниже уровня пола), плинтусными и универсальными (устанавливаются на ножки, которые идут в комплекте или навешиваются на стену).

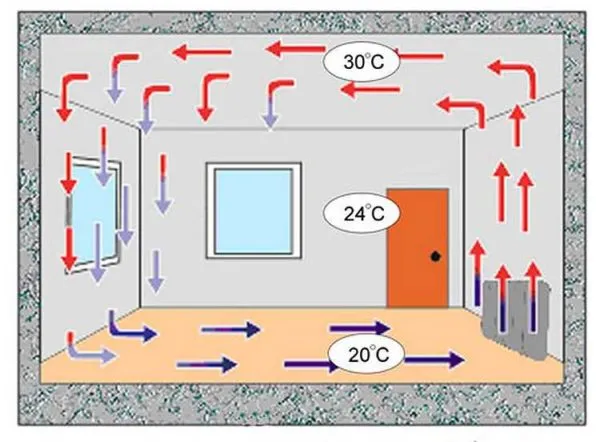

Принцип конвекционного обогрева

Какой формы электрические конвекторы отопления лучше, сказать нельзя. Все формы разрабатываются с учетом термодинамики (во всяком случае, нормальные фирмы это делают так), так что выбор основываете только на собственных предпочтениях и на том, какое оформление лучше вписывается в дизайн помещения. Никто не запрещает поставить в одной квартире, доме или даже в комнате элеткроконвекторы разного типа. Главное, чтобы проводка выдерживала.

Устройство электрических конвекторов отопления

Устройство электроконвектора простое:

• корпус, в котором есть отверстия для забора и выпуска воздуха;
• нагревательный элемент;
• датчики и устройство управления и контроля.

Корпус — термостойкий пластик. По форме может быть плоским или выпуклым, прямоугольным или квадратным. В корпусе есть отверстия снизу — в них засасывается холодный воздух. В верхней части корпуса также имеются отверстия. Из них выходит нагретый воздух. Перемещение воздуха происходит без остановки, так и прогревается помещение.

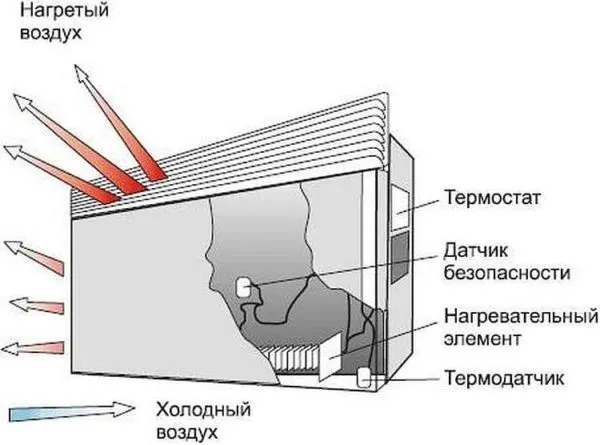

Устройство конвекторного обогревателя

Нагревательный элемент электрического конвектора — вот на что надо обращать внимание при выборе. От типа нагревателя зависит срок службы оборудования и кондиции воздуха.

Типы нагревательных элементов для электроконвекторов

Нагревательные элементы в электрические конвекторы отопления ставят трех типов:

• Игольчатые. Это лента из диэлектрика, в которую вмонтированы петли-иголки из сплава хрома и никеля. Поверхность нагревателя залита слоем защитного лака. Петли торчат с двух сторон, нагреваются очень быстро, так же быстро остывают и это плюс таких обогревателей — легко поддерживать заданную температуру. Второй положительный момент — низкая стоимость. Электроконвекторы с нагревателями игольчатого типа стоят на треть дешевле. недостатки — нельзя использовать при повышенной влажности, хрупкость игл приводит к тому, что такой греющий элемент быстро выходит из строя.

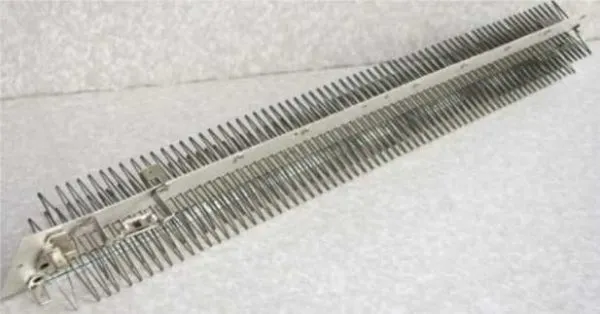

  Игольчатый нагреватель для электрического конвектора

• ТЭН. Трубчатый электронагреватель. Это полая металлическая трубка внутри которой запаяна спираль. Расстояние между спиралью и корпусом заполнено теплопроводящей засыпкой. На ТЭНы для конвекторов дополнительно напаяны пластины-ребра для повышения теплоотдачи. Недостатки этого нагревателя — относительно невысокий КПД, большая инерционность — из-за потерь при передаче тепла от спирали к корпусу — требуется время для выхода на рабочий режим. Еще один недостаток: во время работы ТЭН может потрескивать. Причина — разные темпеарутрные расширения используемых материалов. Достоинства — спираль надежно защищена, конвекторный обогреватель может использоваться во влажных помещениях. Также положительный момент — длительный срок эксплуатации.

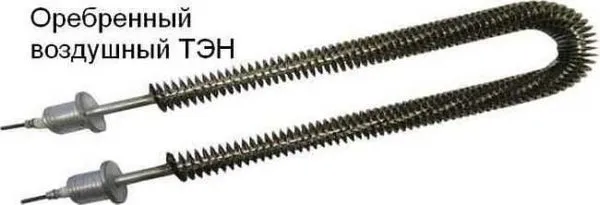

  ТЭН с оребрением для быстрого нагрева водуха

• Монолитные нагреватели — самые бесшумные, с минимальными потерями тепла. Та же нить из сплава никеля и хрома запаяна в литом корпусе с оребрением. Потери тепла при передаче от нити к корпусу минимальны, тепловое расширение всех частей одинаковое.

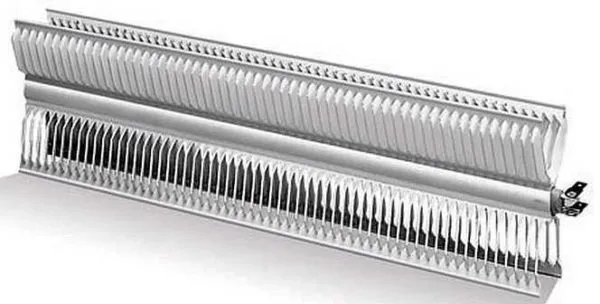

  Монолитный нагреватель

Лучшими считаются электрические конвекторы отопления с монолитными нагревателями, но они же самые дорогие. С использованием ТЭНов — чуть дешевле.

Типы термостатов и управления

Электрические конвекторы отопления управляться могут при помощи механического термостата или электроники. Наиболее дешевые конвекторные электронагреватели имеют термостат, который при достижении заданной температуры разрывает цепь питания нагревательного элемента. При остывании, контакт появляется снова, нагреватель включается в работу. Устройства такого типа не могут поддерживать постоянную температуру в помещении — термостат срабатывает от нагрева контактной пластины, а не от температуры воздуха. Но они просты и довольно надежны.

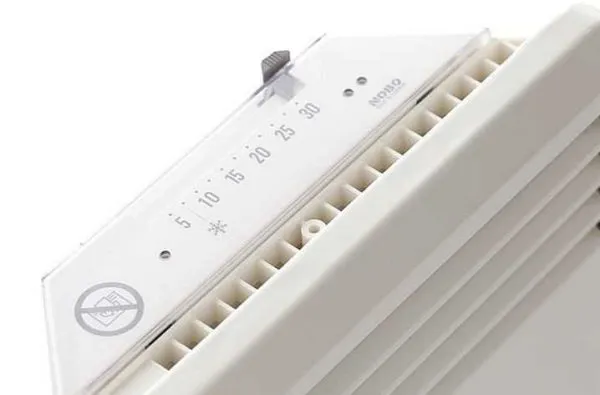

Механический термостат на электрических конвекторах отопления Nobo

Электронное управление задействует несколько датчиков, которые отслеживают состояние воздуха в помещении, степень нагрева самого прибора. Данные обрабатываются микропроцессором, который корректирует работу нагревателя. Желаемый режим задается с панели управления, расположенной на корпусе, а есть еще модели с пультом управления. Можно найти программируемые модели, позволяющие задать режим отопления на целую неделю — пока дома никого нет выставить поддерживать около +10°C или ниже и экономить на счетах, к приходу людей, помещение прогреть до комфортной температуры. Есть вообще «умные» модели, которые можно интегрировать в систему «умный дом» и управлять ими с компьютера.

Выбор места установки

Вернее, вопрос стоит не так: какой из конвекторов подойдет для исполнения ваших пожеланий. Если вы хотите приблизить внешний вид помещения к стандартному, можно под окна повесить прямоугольные настенные конвекторы. Немного больше внимания привлекают модели, которые можно установить под потолком, но зато они недоступны для детей и домашних животных — они не смогут обжечься или «отрегулировать» по-своему. Способ монтажа тут одинаковый — на кронштейны закрепленные на стене. Отличается только форма кронштейнов.

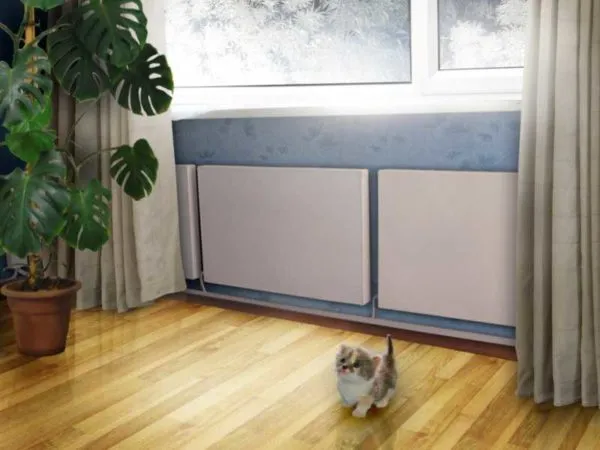

Место под установку электроконвектора выбираете любое. Желательно только чтобы он не был закрыт мебелью

Если вам хочется, чтобы отопительные приборы не были видны — выбирать придется между плинтусными моделями и внутрипольными. Тут существует большая разница в установке: плинтусные просто поставили и включили в сеть, а под внутрипольные придется делать в полу специальные выемки — их верхняя панель должна находится на одном уровне с чистовым полом.В общем, без капитального ремонта их не установишь.

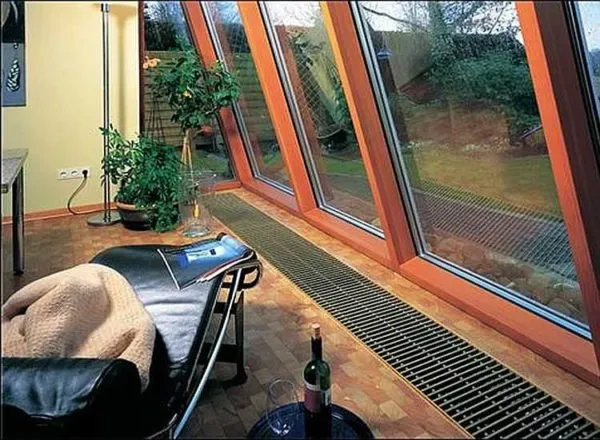

Это встраиваемые в пол конвекторы. Они тоже бывают электрические

Расчет мощности

Если конвектор необходим только как дополнительный источник тепла — на период сильных холодов — имеет смысл взять пару приборов небольшой мощности — по 1-1,5 кВт. Их можно будет переставлять в те помещения, где требуется поднять температуру. В случае, если конвекторное отопление — единственный источник тепла все намного серьезнее.

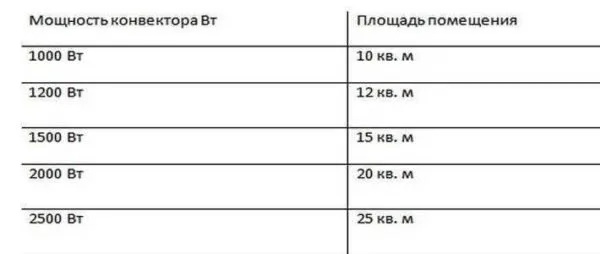

Примерно так можно рассчитывать мощность конвекторов

Если все делать «по уму» требуется рассчитать теплопотери дома или квартиры и по результатам расчета подобрать оборудование. На самом деле так делают очень редко. Намного чаще считают необходимую мощность отопления по площади: на обогрев 10 кв. м. площади требуется 12 кВт тепла. Но это нормы для средней высоты потолков — 2,50-2,70 м и среднего утепления. Если потолки выше (греть то надо объем воздуха) или утепление совсем «никакое», мощность увеличивают на 20-30%.

Производители, характеристики и цены

Электрические конвекторные обогреватели производит несколько фирм, выпускающих другую бытовую технику — Electrolux, AEG, Hyundai, Stiebel Eltron, Zanussi. Кроме того есть много фирм, которые специализируются именно на такой технике или выпускают еще две-три группы товаров. Среди них есть российские производители — Ballu, Termica,  Урал-Микма-Терм, Элвин. Есть также целая группа европейских брендов:

• Airele, Noirot и Atlantic (Франция),
• Extra, Royal Thermo, Scoole, Тimberk, WWQ (КНР),
• Frico (Швеция),
• NeoClima (Греция),
• Nobo (Норвегия)

и еще очень много других. Электроотопление в Европе — норма, у них редко встречается водяное. Отсюда и такое количество фирм, занимающихся выпуском подобной бытовой техники. Но, как водится в последние годы, большинство фирм вынесло производство в Китай, так что сборка в основном — китайская, хотя контроль  качества должен быть на уровне.

Электрические конвекторы отопления могут быть мощностью от 0,5 кВт до 2,5-3 кВт. Работают в основном от сети 220 в, при необходимости можно найти трехфазные — от 380 В. С увеличением мощности растут размеры (в основном глубина) и цена. Если говорить о ценах в среднем, то на импортные электроконвекторы цена порядка 80-250$, на российские — 30-85$.

Полезные дополнительные функции

Выбирая электрические конвекторы отопления, обращайте внимание не только на технические параметры. Есть еще дополнительные функции, которые повышают комфорт и безопасность:

• Защита от перегрева. На корпусе установлен дополнительный датчик, который отключает питание при достижении порогового значения. Обычно это +60°C.
• Отключение при падении. Эта функция актуальна для моделей с напольным способом установки. При изменении положения (падении или сильном наклоне) питание отключается. Эта функция предотвращает возможные возгорания.
• Рестарт. При повторном включении электроконвектор в автоматическом режиме выставляет настройки, которые были при его отключении.

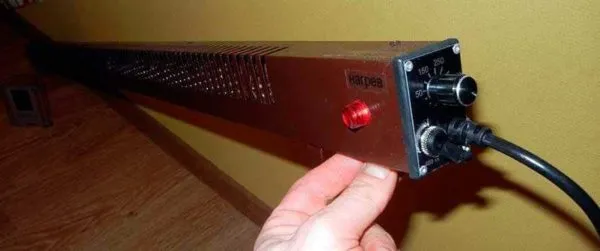

  Конвектор плинтусного типа — очень низкий и длинный

Защита от перегрева и отключение при падении — очень полезные функции, повышающие безопасность оборудования. На что еще можно обратить внимание — на то, насколько тихо или громко работает агрегат. Дело не только в ТЭНе (он обычно щелкает). При срабатывании клацает и механический термостат. Если вы выбираете конвекционные обогреватели для спальни, бесшумная работа — это очень важно.

Сколько тянет Электрический конвектор?

Электрический конвектор тянет электрическую мощность в зависимости от его мощности. Обычно мощность конвектора варьируется от 500 Вт до 3000 Вт. Это значит, что если у вас установлен конвектор мощностью 1000 Вт, то он будет тянуть 1 кВт электроэнергии. Кроме того, стоит учитывать, что конвекторы работают только во время отопительного сезона и не являются постоянными потребителями электроэнергии, если их выключать во время отсутствия в помещении.
