Собственноручный ремонт электрического конвектора — как сделать самостоятельно

От автора:

Здравствуйте, уважаемые друзья! Если вы снова замерзли, доставив конвектор из кладовки, и неожиданно обнаружили, что он не функционирует, то это означает, что необходимо заняться его восстановлением.

Гораздо выгоднее взяться за дело самостоятельно. Тем более, что ремонт конвектора своими руками не так уж сложен. Конечно, если речь идет о газовом оборудовании, то в этом случае лучше обратиться к мастеру. Все-таки голубое топливо является источником повышенной опасности, а потому браться за работу с ним без должного опыта — не самая лучшая идея.

Но что касается электрических разновидностей, то тут все гораздо радужнее. Единственное требование техники безопасности, которое вам необходимо категорически соблюдать — это предварительно отключить прибор от сети и убедиться в том, что внутри него отсутствует напряжение. Это делается с помощью специального индикатора, который вы можете приобрести в любом магазине по очень низкой стоимости.

Что же касается самой процедуры ремонта, то, прочитав эту статью, вы наверняка сможете разобраться со всеми нюансами. Поэтому запаситесь блокнотом и ручкой, располагайтесь поудобнее и приступайте к чтению.

Несколько практических советов по выбору электрического конвектора

1. Точно знать площадь помещения, которое необходимо обогревать
Эффективность работы конвектора зависит напрямую от того, насколько правильно вы подберете количество и мощность. Обратитесь к консультанту в магазине за помощью – вам обязательно подскажут, сколько оборудования нужно именно для вашего метража.

2. Знать высоту потолка и расположение окон

Но и знание площадки – это еще не все. На эффективность обогрева влияет, насколько высокие (или низкие) у вас потолки, а также как располагаются окна в помещении. Об этом тоже нужно обязательно сказать при покупке конвекторов.

3. Знать теплопотери дома

И еще один важный момент – теплопотери дома. То, насколько ваш дом «держит» тепло, влияет на необходимое количество конвекторов и их мощность.

4. Знать максимальную электрическую мощность в помещении, которое будем обогревать

5. Внимательно изучать инструкции, условия гарантии и условия эксплуатации при покупке оборудования.

Профилактика возникновения неполадок

Как известно, любую неполадку проще предотвратить, чем исправить. Электрические конвекторы в данном случае не являются исключением из общего правила. Если вы будете соблюдать все рекомендации при эксплуатации оборудования, то оно прослужит вам максимально долго и качественно.

Конечно, для каждого устройства есть своя инструкция по применению, в которой указываются все нюансы, свойственные той или иной модели. Именно поэтому так важно изучать сопутствующие технические документы при приобретении электрического оборудования. Но есть и несколько общих правил, которые необходимо соблюдать при пользовании любым конвектором:

• нельзя вешать на оборудование какую-либо ткань: одежду, постельное белье и прочее. Если вы пренебрежете этим правилом, то циркуляция воздуха будет нарушена. Это приведет к быстрому перегреву оборудования и, как следствие, к его поломке. Кроме того, такая ситуация чревата еще и возможностью возникновения пожара,
• то же самое относится и к сушке одежды. Делать это можно только в том случае, если у конвектора имеется специальная планка, которая предназначена специально для развешивания мокрого белья,
• если вы планируете использовать оборудование в помещение с высоким уровнем влажности — например, в ванной комнате — то необходимо выбирать модель с маркировкой IP Она наиболее устойчива к воздействию влаги. Кроме того, в таком помещении предусмотрите наличие заземления,
• корпус конвектора плохо переносит физическое воздействие. Поэтому располагайте оборудование там, где оно не будет мешаться,
• во время работы оборудование довольно сильно нагревается. Размещать его в детских комнатах не стоит, поскольку ребенок может случайно получить ожог, дотронувшись до корпуса,
• ни в коем случае не задевайте прибор мокрыми руками!

И еще одно: изначально при выборе конвектора ориентируйтесь не только на стоимость и функциональность, но и на репутацию производителя. Только качественно сделанное оборудование будет служить долго и надежно. В числе хорошо зарекомендовавших себя фирм можно назвать, например, Электролюкс, Аристон и другие подобные компании. Не экономьте на конвекторе, тогда ваш дом всегда будет радовать теплом и уютом. Успехов!

Как отремонтировать поломку?

Итак, чтобы вам было понятнее, как нужно действовать, предоставим инструкцию пошагово:

1. Отключите конвектор из розетки.
2. Откройте доступ к регулятору температуры и выключателю.
3. В том случае если конвектор не работает вообще, т.е. даже не светятся индикаторы при включении, тогда проверьте, подходит напряжение к клеммам через шнур. Для этого используйте мультиметр. Если напряжения нет, проверьте его в розетке, а также целостность самого кабеля. О том, как проверить напряжение в розетке мы рассказывали в соответствующей статье. Если в розетке есть 220, а на жилах шнура нет, замените шнур либо найдите место повреждения и восстановите его.
4. Если же питание подходит, но электрический конвектор не включается, следующим этапом ремонта будет проверка кнопки. В 70% случаев неисправность кроется именно в ней (подгорают контакты). Для проверки сначала отключаем обогреватель от сети, потом мультиметром прозваниваем кнопку. Во включенном положении должно быть короткое замыкание, в выключенном – большое сопротивление, свидетельствующее об обрыве цепи. Если же в вашем случае не так, меняем кнопку либо пробуем зачистить контакты. На видео ниже будет предоставлена технология ремонта кнопки конвектора.
5. Далее нужно прозвонить терморегулятор тестером. Исправный регулятор температуры должен показывать на табло мультиметра маленькое либо вообще нулевое сопротивление.
6. Если и терморегулятор в исправности, то нужно идти дальше по цепи и убедиться в том, что все контакты надежно подключены к разъемам.
7. Дойдя до нагревательного элемента нужно прозвонить и его. Очень часто причиной того, что электрический конвектор не работает, является выход из строя ТЭНа. О том, как прозвонить ТЭН мультиметром, мы рассказывали в соответствующей статье. Вышедший из строя ТЭН ремонту не подлежит, его придется заменить.
8. Следующим этапом ремонта будет проверка термопредохранителей. Действуйте по аналогии с п.5.
9. Ну и последнее, почему электроконветкор может включаться, но не греть либо вообще перестать работать — неисправность датчиков, в том числе и защита от опрокидывания. Их по аналогии нужно проверить и в противном случае заменить.
10. Если в схеме присутствует электроника (например, электронный термостат, как на фото ниже), вряд ли без соответствующий навыков вы сможете самостоятельно отремонтировать электрообогреватель. В этом случае рекомендуем обратиться за помощью мастера.

Напоследок рекомендуем просмотреть полезные видео по теме:

Вот и все, что хотелось рассказать вам о том, как выполнить ремонт конвектора своими руками на дому. Надеемся, предоставленные советы вам помогли в решении проблемы!

Будет интересно прочитать:

• Как сделать электрический обогреватель
• Ремонт утюга в домашних условиях
• Сравнение тепловентиляторов и конвекторов

Электрообогреватель не включается

С такой проблемой пользователи электрических обогревателей встречаются часто. Стоит сразу сказать, что в таких случаях необходимо проверять и сам электрообогреватель, и розетку (напряжение в сети). Первым делом проверяем розетку на исправность, для этого нужно элементарно подключить другой прибор в сеть и попробовать его включить. Или переключить электрический обогреватель в другую розетку.

Если с розеткой разобрались, тогда переходим к решению неисправности с электрическим обогревателям. В первую очередь осмотрите сетевую вилку и шнур на целостность, дополнительно можно проверить тестером в режиме малого сопротивления. Нужно взять вилку прибора и к ней прислонить датчики мультиметра. Далее пошевелите шнур в точку входа в электрических обогреватель и если данные на тестере изменятся, значит, проблема со шнуром.

Часто в электрических обогревателях шнур не подключен в устройство, а имеет специальный разъем. Тогда возможно просто закрепите крепко шнур во входе в устройство (со временем разъем расширяется).

Как разобрать электрический обогреватель для ремонта?

Для ремонта электрообогревателей своими руками необходимо его разобрать. В обогревателях есть специальные заглушки, которые закрывают места расположение болтов крепления. Иногда в обогревателях используют клипсы, заклепки, в таких случаях нужно отжать фиксаторы, и снимать каркас. После снятия каркаса, можно осмотреть прибор на целостность внутри.

Основные элементы, на которые необходимо обратить внимание:

• Соединение клемм и проводов;
• Биметаллический терморегулятор;
• Нагревательные элементы;
• Датчик вертикального положения;
• Термопредохранитель;
• Переключатель режимов.

Электрообогреватель не греет, но включается (видно по индикаторам)

Здесь в любом случае необходимо будет разобрать электрический обогреватель и проверить нагревательные элементы. Чаще всего проблема именно в них, нужно проверить их на наличие деформаций или перегрева (будут соответствующие черные пятна).

Подобные неисправности инфракрасных обогревателей случаются крайне редко. В большинстве случаев после падений или ударов. В случаях, когда индикаторы горят, но тепла от обогревателя нет, лучше всего сдать обогреватель в ремонт. Мастера быстро чинят подобные устройства, и имеют запасные детали к ним. Но если у Вас еще действует гарантия на обогреватель, тогда воспользуйтесь ней.

Электрообогреватель щелкает

Эта проблема распространена с масляными обогревателями. Они когда нагреваются, материалы расширяются и начинают щелкать, трещать. Часто это доставляет неприятные ощущения, потому масляные обогреватели и не имеют особой популярности.

Если щелкают электрические обогреватели инфракрасного типа, тогда причина либо в дефекте при сборке обогревателя, либо со временем терморегулятор вышел из строя. Советуем снизить температурный режим электрообогревателя, и если причина решится, тогда проблема в качестве сборки. Можете обратиться в сервисный центр или магазин, в котором покупали данное устройство.

В электрическом обогревателе не работает один из режимов

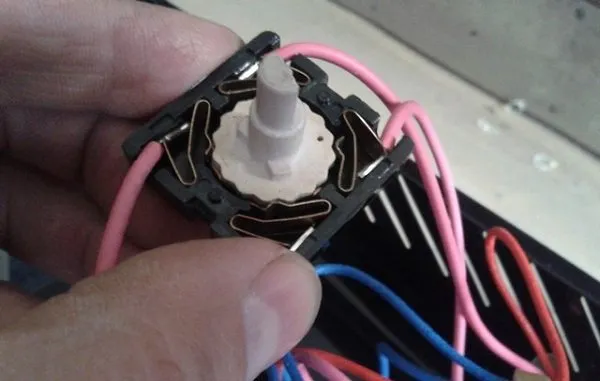

Однозначно нужно сразу смотреть к переключателю режимов. При выявлении такой проблемы необходимо сразу принять меры для ремонта электрообогревателя, так как подобное может спровоцировать и более серьезные неисправности. В интернете можно заказать новый регулятор и поставить его вместо старого. Такой способ самый надежный и легкий.

После того, как мы разобрали большинство поломок электрических обогревателей инфракрасного типа, вероятнее Вы нашли способ ремонта своего обогревателя. Эти устройства не так сложны и имеют достаточно высокую ремонтопригодность. Детали на все обогреватели можно покупать в любом городе, что еще упрощает ремонт.

Что делать, чтобы избежать неисправности в электрообогревателе?

• Использовать электрический обогреватель по всем правилам и стандартам;
• Придерживаться техники безопасности эксплуатации;
• Не перегружать электрообогреватель;
• Стараться обслуживать (в случае необходимости) только в официальных сервисах.

Современные электрические обогреватели редко выходят из строя по своей вине. А если и ломаются, то только спустя десяток отслуженных сезонов минимум. Не зря многие производители указывают срок эксплуатации прибора от 10-15 лет. Эти цифры проверены многими пользователями качественных электрообогревателей, в том числе и нашими клиентами.

Интернет-магазин «ДомаТепло» имеет в своем ассортименте огромный выбор инфракрасных керамических обогревателей. В каталоге есть не только теплые обогреватели, но и цены. Абсолютно каждый наш посетитель может позволить себе обогреватель для комфортной жизни. Не верите? Проверьте сами!

Проверяем внутренние соединения

Прежде чем вскрывать конвектор, надо прочитать инструкцию по эксплуатации, найти подробную схему и тщательно ее изучить. Конструкция конвектора довольно простая, и в ней можно разобраться без технического образования.

Для начала надо проверить кнопку включения, если она исправна, то двигаемся далее: снимаем переднюю панель прибора, чтобы открыть доступ к внутреннему устройству. Визуально проверяем все провода, подходящие к клеммам — ищем следы пригорания или ослабления в затяжке винтов крепления, которые крепят монтажные провода. Если обнаружен винт, ослабший из-за сорванной резьбы, то меняем его на новый и затягиваем. Обнаруженную окалину удаляем, место подключения провода зачищаем, разобрав соединение. К этой операции надо подходить основательно: зачистить наждачной бумагой шайбы и оголенную часть провода, потом все собрать заново, прочно затянув винт.

Затем проверяем при помощи мультиметра регулятор температуры. В электрических конвекторах разных моделей может сломаться именно этот переключатель механического действия.

Термический ограничитель

Его задача — автоматически отключить конвектор при достижении внутри прибора предельной температуры, установленной производителем. Контакты аварийного термического ограничителя всегда замкнуты, что легко проверить при помощи пробника.

При обнаружении нагара, его удаляют, а в случае образования раковин на контактах, их надо опилить надфилем, затем обезжирить бензином Б-70. Все операции надо делать осторожно, чтобы не нарушить биметаллическую пластину и не сбить заводские настройки.

Если термоограничитель не подлежит ремонту, то необходимо заменить его на новый, чтобы обезопасить себя от различных неприятностей, связанных с перегревом электрического конвектора.

Причины списания электрического обогревателя

В независимости от качества, рано или поздно, почти все электрические обогреватели стают плохо греть, не включаются или уже совсем не греют. Самостоятельный ремонт электрического обогревателя не составляет больших трудностей, так как зачастую данный класс устройств не считается сложным прибором. В быту люди используют большое разнообразие электрических электрообогревателей: электрические инфракрасные камины, конвекторы, тепловентиляторы и разнообразные масляные радиаторы. У всех подобных приборов в независимости от конструктивных особенностей, нагревающим элементом служит нихром.

Демонтаж корпуса нагревателя

Большинство современных электрических обогревателей не отличаются сложной разборкой. Корпус разбирается быстро, после выкручивания нескольких саморезов. Но при этом нужно внимательно следить за порядком снятия деталей. Многие производители используют корпус как несущую конструкцию, крепя на нем детали инженерного решения обогревателя.

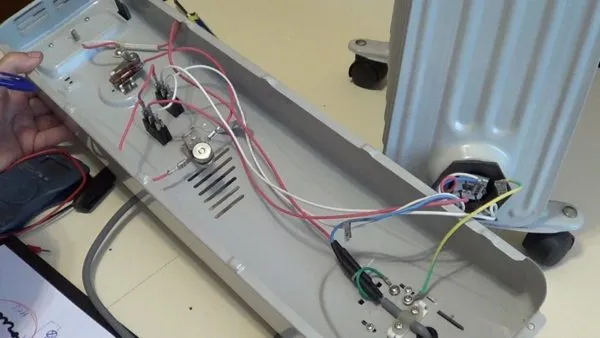

Самые большие сложности возникают при разборке масляных обогревателей. Здесь основные цепи и датчики прикрыты крышкой. Она легко снимается: чтобы поддеть фиксатор, нужно аккуратно провести тонким металлическим предметом (отверткой, ножом) по периметру крышки. Делать это нужно аккуратно, не царапая деталь. После определения места защелки, на нее надавливают и демонтируют крышку.

Отличие от радиатора

Чтобы сделать выбор между двумя видами обогревателей нужно знать, чем отличается конвектор от радиатора. Устройство и принцип работы первого прибора мы уже знаем. Теперь изучим радиатор.

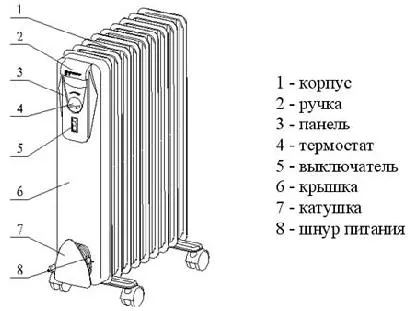

Конструкция и принцип действия

Радиатор – полая металлическая конструкция, заполненная теплоносителем. В электрических моделях это минеральное масло, в центральных системах отопления – вода. Но нас интересуют только масляные (электрические) радиаторы.

Внутри полости расположен нагревательный элемент. Сначала он нагревается сам, потом оно передает тепло маслу, которое делится тепловой энергией с корпусом. Только потом воздух, касаясь нагретого металла, становится теплым, и он всплывает. Тут тоже речь идет о конвекции, но путь нагрева слишком долгий и затратный.

Полезно знать: можно ли починить термостат

О неисправности термостата свидетельствует ряд признаков.

А именно:

• Отсутствие его щелчков;
• Причем конвектор работает и греется;
• Стал греть максимально, не реагируя на повороты регулятора температурного режима.

Осуществлять действия, чтобы его починить не имеет смысла, т.к. они имеют закрытый корпус. Вскрыть корпус термостата без его поломки практически невозможно. К тому же они доступны в любом строительном магазине.

Отличие от радиатора

Чтобы сделать выбор между двумя видами обогревателей нужно знать, чем отличается конвектор от радиатора. Устройство и принцип работы первого прибора мы уже знаем. Теперь изучим радиатор.

Конструкция и принцип действия

Радиатор – полая металлическая конструкция, заполненная теплоносителем. В электрических моделях это минеральное масло, в центральных системах отопления – вода. Но нас интересуют только масляные (электрические) радиаторы.

Внутри полости расположен нагревательный элемент. Сначала он нагревается сам, потом оно передает тепло маслу, которое делится тепловой энергией с корпусом. Только потом воздух, касаясь нагретого металла, становится теплым, и он всплывает. Тут тоже речь идет о конвекции, но путь нагрева слишком долгий и затратный.

Ремонт конвекторов с механическим управлением

Вы уже знаете, что конвекторы отопления подразделяются на приборы с электронным и механическим управлением. Ремонту своими руками поддаются обе модификации. Другое дело, что «механика» ремонтируется гораздо легче, так как лишена тонкой электроники. Из инструментов вам понадобятся отвертки и кусачки, из измерительных приборов – мультиметр или тестер. Также понадобятся начальные знания в области электротехники, ведь вам нужно будет представить в голове схему конвектора.

Если после разборки вы где-то увидите черный нагар, то в первую очередь обратите свое внимание на этот элемент. Ремонт конвекторных обогревателей начинается с разборки корпусов

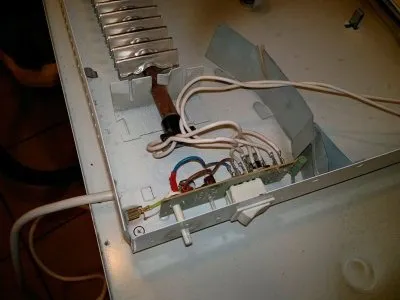

Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют

Ремонт конвекторных обогревателей начинается с разборки корпусов. Нужно аккуратно снять кожух, стараясь не повредить ничего внутри. Далее осматриваем внутренности на предмет их целостности. Если что-то где-то замкнуло, вы это обязательно увидите по характерным обгорелым пятнам – в этой стороне и будут находиться неисправные узлы. Но некоторые неисправности себя никак не проявляют.

Прежде чем мы расскажем, как производится ремонт конвекторных обогревателей своими руками, полезно вспомнить устройство конвектора отопления с механическим термостатом:

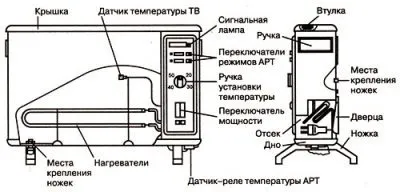

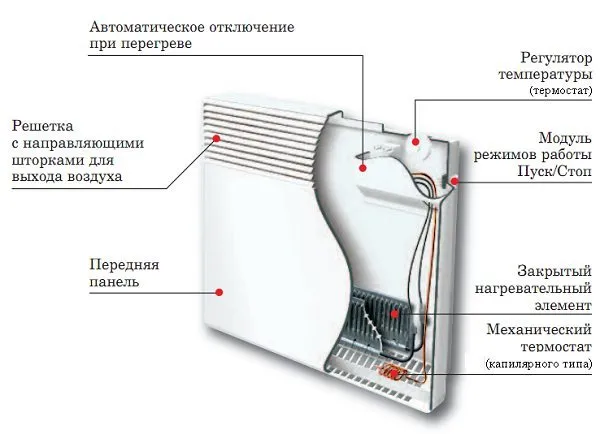

Устройство конвекторного обогревателя с механическим управлением.

• Выключатель – обеспечивает полный разрыв электрической цепи, отключая агрегат от розетки;
• Предохранители – защищают электросеть от перегрузок, срабатывая при коротком замыкании;
• Механический термостат – контролирует температуру воздуха, включая и выключая нагревательный элемент конвектора отопления;
• Нагревательный элемент – чаще всего представляет собой ТЭН закрытого типа, запаянный в металлическую трубку.

Итого, перед нами почти весь список того, что может здесь сломаться. Ремонт такого конвектора своими руками не отягощен какими-либо сложностями, нужно только разобраться в его устройстве.

Аккуратно прозвоните все узлы конвектора мультиметром.

Ремонт конвектора отопления своими руками начинается с проверки поступления питающего напряжения из электросети. То есть, нам нужно проверить целостность кабеля и вилки. Берем в руки мультиметр и проверяем наличие электрического тока на конце питающего кабеля. Если тут ничего нет, следует заменить сам кабель или вилку. Не мешало бы проверить и саму розетку – вполне возможно, что сломалась именно она.

Выполняя ремонт конвекторов отопления своими руками, не забудьте проверить выключатель. Конвекторные обогреватели представляют собой довольно мощное оборудование, поэтому контактные группы в тумблерах могут искрить. Со временем это приводит к полному отсутствию контакта. Вышедший из строя тумблер можно заменить или прочистить – разбирайте его аккуратно, так как имеющиеся внутри мелкие детальки с пружинками имеют свойство разлетаться по всему столу.

Если с выключателем все хорошо, продолжаем ремонт конвектора своими руками – проверяем термостат. В холодном состоянии его контакты замкнуты, поэтому они легко «прозваниваются» мультиметром. Если термостат неисправен, следует отыскать такой же узел и заменить его – так будет проще. В некоторых агрегатах термостат объединен с выключателем, поэтому замене подлежит все и сразу.

Если все предварительные цепи целые, у нас остается последний подозреваемый – это ТЭН. Именно он может стать основной причиной выхода конвектора отопления из строя. Ремонт этого узла своими руками невозможен, так как нагревательные элементы не ремонтируются – вам нужно найти аналогичный ТЭН и подвергнуть его замене.

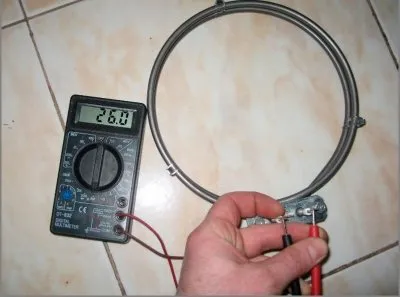

Определить исправность или неисправность ТЭНа поможет его сопротивление:

Проверьте сопротивление ТЭНа конвектора.

• Бесконечное – здесь налицо обрыв;
• Нулевое – произошло короткое замыкание;
• 30-50 Ом – ТЭН вполне «здоров».

Кстати, если конвектор не работает по причине того, что в щитке срабатывают «автоматы», проверьте сопротивление между контактами ТЭНа и его корпусом (а также корпусом всего прибора).

Элементы нагревания

Если все переключатели исправны, шнур целый, а конвектор все равно не работает, то вина тут может быть в неисправности именно нагревательного элемента. Их в современных конвекторах используют от одного до трех одновременно.

Чтобы проверить целостность такого элемента, используем обыкновенный мультиметр: один щуп прикладываем к точке монтажа, а второй поочередно касаемся других выводов на элементах. Часто хорошему контакту препятствует слой образовавшейся окалины или посторонние загрязнения. Зачищаем все контакты, монтажные провода до сверкающего блеска и повторяем замеры. Когда выявлена причина неисправности, то пытаемся нагревательный элемент отремонтировать, если это невозможно — он подлежит замене.

Нагревательные элементы применяются двух видов — закрытого и открытого типа.

Открытые ТЭН

К такому типу относятся нагревательные элементы:

• спираль, натянутая между планками, сделанными из керамики;
• нихромовая проволока, свитая в спираль с нанизанными керамическими бусами;
• стержень из керамики, на который плотно намотана нихромовая нить.

Из открытых нагревательных элементов вместе с тепловыми экранами создаются отдельные блоки.

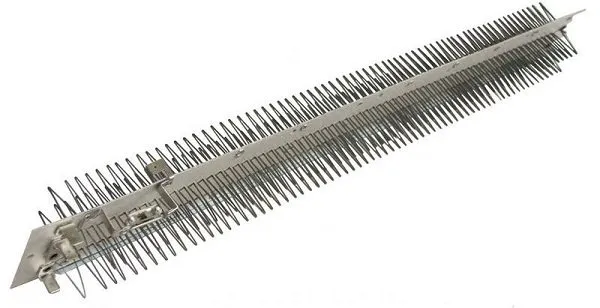

Открытый нагревательный элемент

Закрытые тэны

Такие элементы нагрева состоят из спирали, заключенной в герметическую трубку из прозрачного стекла, отлично передающую тепло, но служащую одновременно и диэлектриком. К ним относятся и герметические трубчатого типа электрические нагревательные элементы (ТЭН) — в них спираль заключена в стальную оболочку, а диэлектриком служит кварцевый песок, плотно набитый внутрь.

Во многих конвекторах импортного производства можно встретить нагреватели, которые образованы нанесением покрытия, проводящего ток, на стекло особой закалки или очень тонкую проволоку, вплетенную в термостойкую ткань.

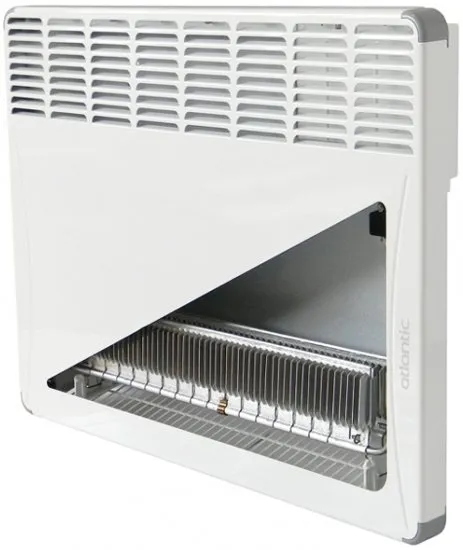

Закрытый нагревательный элемент

Такие элементы не ремонтируются, а заменяются на новые из ремкомплекта, если производитель позаботился об этом. При отсутствии запасных придется подбирать из отечественных — вот здесь уже понадобятся знания основ электротехники. Такие нюансы лучше доверить специалистам из сервисного центра, иначе вам предстоит покупка нового конвектора взамен сгоревшего из-за вашей не компетенции.

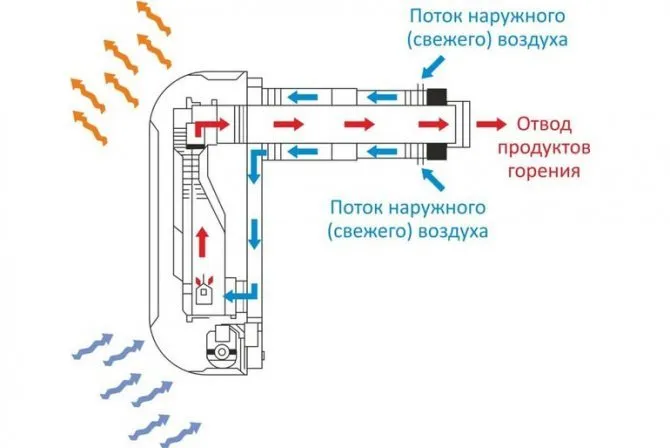

Характеристика газовых конвекторов

Основными плюсами являются:

Бесперебойная работа. Даже при отключении электроэнергии конвекторы газового типа продолжают функционировать. Возможность перестроить оборудование на работу на сжиженном газе

А это очень важно. Что подтверждают на газовые конвекторы на сжиженном газе отзывы многих пользователей. Автоматическое поддержание выбранного режима теплоснабжения

Демократичная цена. Во время работы агрегат не сжигает кислород. В помещении нет необходимости прокладывать трубопровод, как при водяном типе обогрева. Установить конвектор очень просто и можно проделать процедуру самостоятельно. Ремонтопригодность. Все запчасти для конвекторов можно приобрести в любом специализированном магазине

Автоматическое поддержание выбранного режима теплоснабжения. Демократичная цена. Во время работы агрегат не сжигает кислород. В помещении нет необходимости прокладывать трубопровод, как при водяном типе обогрева. Установить конвектор очень просто и можно проделать процедуру самостоятельно. Ремонтопригодность. Все запчасти для конвекторов можно приобрести в любом специализированном магазине.

Из минусов можно назвать необходимость получения разрешения на установку, газопровод подводить надо отдельно к каждому конвектору, габариты немного больше, чем у водяного радиатора. Самым важным недостатком является то, что в наружной стене для монтажа придется пробивать довольно большие отверстия.

Подключение к газоснабжению

Это — самый ответственный этап, к нему нужно отнестись очень серьезно. Если у вас нет специальных навыков, желательно доверить выполнение работы специалистам. Ремонт газовых конвекторов своими руками — также лишнее. Это удел профессионалов.

Подключение производится по такому алгоритму:

1. Изготовление отвода на газовой трубе. Если специальный отвод имеется, вам нужно просто накрутить на трубу кран.
2. Подвод газовой трубы к конвектору. При этом необходимо проследить, чтобы фитинговое соединение было безукоризненным.
3. При прокладывании трубы ее необходимо закрепить на клипсы с интервалом в 1,0 м.
4. Вызов работника газовой службы для проверки соединений.

Теплые полы

Владельцы домов используют полы с подогревом водяные своими руками, в двух вариантах.

Теплые полы равномерно прогревают комнату, увеличивают уровень комфортности и не требуют дополнительных затрат энергии, т. к. батареи и контур полов запитан от одного котла.

Самостоятельный монтаж полов вполне доступен владельцам, внимательно изучившим принцип действия и порядок расчета теплого пола. Перед монтажом необходимо определиться и приобрести необходимые материалы и комплектующие для теплого пола. В процессе установки контура четко соблюдать правила и рекомендации специалистов.

В принципе теплый пол можно создать в квартире, которая расположена в многоэтажном доме. Но обычно подключение к системе отопления запрещено. Если же есть разрешение, то для подключения потребуется экспертиза влияния теплого пола на работу системы. Обычно такая конструкция требует установки отдельного насоса и смесительного узла. Эти дополнительные элементы сохранят давление в системе на выходе. В частных домах теплый пол и система отопления в частном доме своими руками неразрывно связаны.

Для организации теплого пола применяют, в основном, три вида труб. Самый лучший вариант — металлопластиковые трубы, которые относительно дешевы, легко монтируются и долговечны. Находят применение медные трубы, но они очень дороги, а также . В работе неудобны, потому что жестки, но они не боятся замерзания и легко ремонтируются.

Рациональность использования

Подобный вопрос должен быть освещен еще на стадии проектирования систем отопления

Следует уделить внимание правильности расчета необходимой толщины пола с учетом установки конвектора. Нужно учесть, что в месте установки конвектора может потребоваться усиление прочности перекрытия. Не стоит забывать и о том, что производительность конвектора напрямую зависит от глубины

Не стоит забывать и о том, что производительность конвектора напрямую зависит от глубины.

При проектировании системы отопления нужно правильно разместить подающую трубу и «обратку», а также предусмотреть слив воды и прокачку системы на случай попадания воздуха

Это важно еще и потому, что внутрипольные конвекторы работают в другой плоскости, в отличие от традиционных радиаторов

Такой конвектор имеет и совершенно другое сопротивление к течению теплоносителя. Соответственно, перед осуществлением выбора конвектора нужно выполнить гидравлический расчет системы, и предварительно сделать выбор установок для термостатических клапанов. Из-за несбалансированности системы нагретая вода не сможет поступать в конвектор в достаточном объеме, из-за чего работа системы отопления будет малоэффективной.

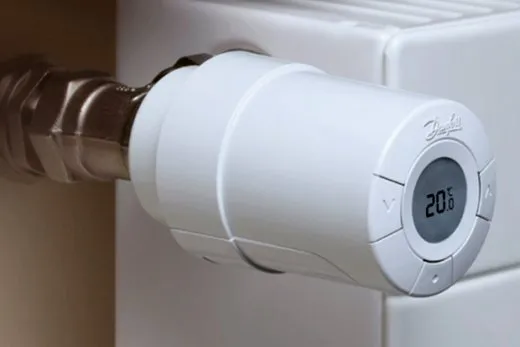

Нередко на канальных конвекторах устанавливают термостатические клапаны с интегрированным датчиком температуры, который обеспечивает возможность осуществления дистанционного контроля.

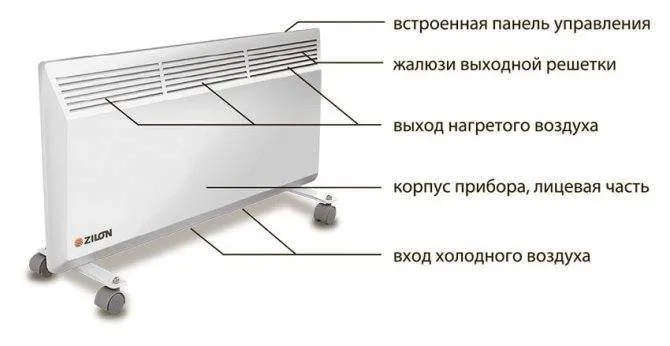

Виды и устройство конвектора

Устройство конвектора усиливает естественную конвекцию, в результате которой нагретый нагревательными элементами или теплоносителем воздух поднимается вверх, а холодный – опускается вниз.

Конвекторы имеют разделение по их характеристикам:

1. Тип монтажа: напольный, настенный (горизонтальный, вертикальный или потолочный), встраиваемый.
2. Принцип нагрева: водяной, газовый, электрический, инфракрасный.
3. Принцип циркуляции: естественная, принудительная.

Напольные конвекторы мобильны, но им необходимо постоянное подключение к розетке. Настенный конвектор более распространен, имеет небольшую толщину. Настенные конвекторы имеют разнообразные привлекательные дизайны, мало привлекают внимания и не портят общий интерьер.

Установку такого конвектора необходимо продумать заранее – на стадии строительства, т.к. для такого типа конвектора необходимы ниши, каналы, подающий теплоноситель. Выглядят такие конвекторы как решетка в полу, через которую поднимается теплый воздух.

Водяной конвектор, изготовленный из меди и алюминия или других материалов, являются хорошей альтернативой радиаторам. Система газового конвектора является наиболее экономичной благодаря доступной стоимости топлива, но такой конвектор более опасен, поэтому их крайне редко используют в жилом помещении.

Конвекторы с принудительной циркуляцией в своем составе имеют вентилятор, который увеличивает скорость поднятия теплого воздуха и охлаждает нагревательный элемент. С помощью электрического конвектора можно быстро устроить отопление в доме, т.к. для их работы не нужны трубы, отопительный котел и т.п. Чтобы рассчитать количество конвекторов, достаточного для поддержания комфортной температуры в комнате, достаточно иметь габариты помещения, количество окон и калькулятор.

Наиболее распространенные марки конвекторов, которые можно приобрести в Москве и других городах:

Применение электрообогревателей допустимо в любом помещении, где есть розетка, с соблюдением техники безопасности.

Устройство практически всех конвекторов включает:

• Термостат;
• Электронный датчик опрокидывания;
• Термопредохранитель;
• Экран.

Термостат регулирует температуру нагревательного механизма и воздуха, выходящего из конвектора. На моделях более низкого ценового диапазона устанавливают термостаты механические, которые более грубо регулируют температуру. Модели более высокой ценовой категории имеют электронные термостаты. Электронные термостаты позволяют более точно устанавливать температурное значение – вплоть до 1/10 градуса. В быту нет необходимости в такой точности регулировки значения температуры, поэтому использование конвектора с механическим термостатом не доставит дискомфорта. Для быстрого обогрева воздуха значение термостата устанавливают на максимальное значение, после прогрева значение можно выставить ниже.

Использовать конвектор с электронным термостатом разумнее в помещениях, в которых необходимо соблюдение строгого температурного режима. Также конвекторы имеют переключатель подачи напряжения к нагревательному элементу. Он позволяет включать по отдельности или сразу все нагревательные элементы. Конвекторы с мощностью 1 500 – 2 500 Вт имеют по несколько нагревательных элементов.

Т.к. есть вероятность опрокидывания конвектора напольного типа, что может спровоцировать пожар, то их снабжают защитным устройством, отключающим питание нагревательного элемента. Отключение происходит за счет размыкания контактов в случае падения, когда меняется значение указанного угла. Термопредохранитель защищает от перегрева, выключая подачу топлива (газ, электричество) при достижении требуемой температуры. Экран или воздушная заслонка служит для направления воздушного потока.

Принцип работы

В ходе сгорания топлива в печи выделяется большое количество раскаленного газа, выводимого за пределы отапливаемого помещения посредством трубы. Экономайзер позволяет использовать отводимый от очага газ с целью дополнительного обогрева.

Конвектор для дымохода работает по принципу простейшего теплообменника с естественной конвекцией воздушных масс. Охлажденный воздух всасывается в конвективные отверстия внешней трубки изделия и, нагреваясь от раскаленной дымоотводной трубы, постепенно поднимается наверх, распространяясь по всему помещению. Медленно охлаждаясь, воздушные массы опускаются, и их путь повторяется снова.

Установка электрических конвекторов

Такой тип конвектора, как электрический, также отлично подходит для обогрева помещений. Монтаж конвекторов отопления такого типа можно произвести и самостоятельным образом. Для этого потребуется выполнить следующие действия в определенной последовательности:

• В первую очередь, необходимо извлечь его из упаковки.
• С панели конвектора необходимо снять защитную пленку.
• Далее необходимо выбрать место для установки конвектора.

Технические характеристики водяных конвекторов отопления

• Расстояние от пола до низа конвектора должно быть не меньше, чем в 20 см.
• От стен расстояние должно составлять не больше, чем 25 см, а от потолка не меньше, чем 55 см.
• Расстояние от розеток должно составлять не менее 35 см.

Электрический конвектор необходимо монтировать следующим образом:

• Конвектор переворачивается, и на нем фиксируются опорные ножки с колесиками. Для того чтобы их привинтить, потребуются штатные болты.
• Конвектор включается, а затем устанавливаются необходимые режимы и прочие параметры.

Замена нагревателя

Сделать ремонт своими руками конвекторов несложно, если внутри стоят отечественные тэны. Если они открытого типа, то можно произвести ремонт по следующей методике:

1. Снимите спираль с планки.
2. Замерьте ее длину и намотайте такого же сечения спираль из нихромной проволоки.
3. Оденьте спираль на керамические планки (оденьте предохраняющие бусы из керамики).
4. Установите на прежнее место.

Закрытые виды нагревателей меняются аналогично — из герметической стеклянной колбы удаляется перегоревшая спираль, а вместо нее вставляем новую

Но предварительно ее надо промыть сначала в бензине, чтобы убрать смазку — только после этого можно приступить к окончательной сборке со всеми предосторожностями

Если в конвекторе установлен ТЭН, то ваша задача состоит в том, чтобы точно установить его неработоспособность, а замена проводится еще легче, чем в других случаях. Новый ТЭН устанавливается на место перегоревшего нагревателя с последующим подсоединением токопроводящих проводов.

Ремонт нагревательного элемента

Установка конвектора этапы монтажа фото

На сегодняшний день электроконвектор является одним из наиболее популярных видов обогревателей. Обусловлено это рядом причин. С его помощью вы сможете обогревать не только отдельные комнаты своего дома, но и полностью квартиру. Установка конвектора – это нежный процесс. Именно поэтому вам следует самостоятельно научиться выполнять этот процесс.

В этой статье мы детально описали каждый этап его установки. Благодаря этому вы узнаете, как установить конвектор самостоятельно. Мы постарались облегчить этот процесс с помощью видеоинструкций.

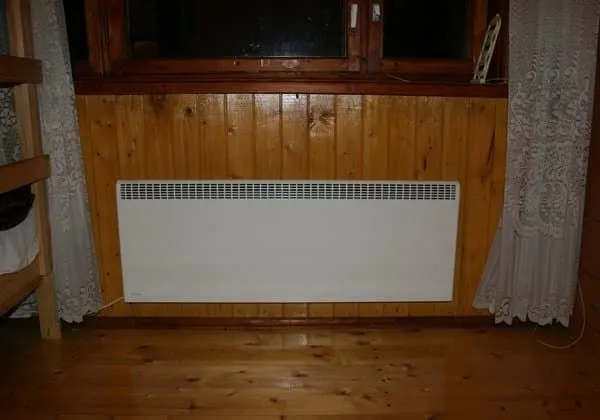

Установка конвектора

Установка конвектора на стену состоит из следующих этапов:

• Сначала устройство следует распаковать и перевернуть его на тыльную сторону.
• Теперь нужно провести демонтаж креплений.
• Кронштейн, который вы сняли с устройство, следует прислонить к стене и маркером отменить места будущих креплений.
• Если в вашем доме деревянная стена, тогда установка настенного конвектора проходит с помощью саморезов. Если в доме бетонная стена, то может потребоваться бурение отверстий с помощью перфоратора. Затем в эти отверстия необходимо вбить дюбеля и выполнить монтаж рамки. Вот фото, на котором вы можете ознакомиться, как выполнить монтаж рамки конвектора. Если вам интересно, тогда можете прочесть, как выполнить подключение электродного котла.

• Теперь конвектор следует одеть на установленный кронштейн.
• Подключите его вилку питания в розетку.
• Установите подходящую температуру. Сделать это можно с помощью терморегулятора.

Как видите, технология установки электрического конвектора является достаточно простой. Выполнить этот процесс может даже новичок. Ниже мы предоставим вашему вниманию полезные советы, которые позволяют облегчить процесс монтажа.

Полезные советы по установке конвектора

Иногда у многих потребителей может возникнуть необходимость установить электрический конвектор на балконе. Обычно на балконе отделка представлена в виде ПВХ панелей. Конвектор имеет небольшой вес, но пластиковые панели его не выдержат. В этом случае вам следует постараться выбрать конвектор, который имеет небольшой вес. На фото ниже вы сможете увидеть варианты этих устройств.

Установка конвектора отопления содержит в себе еще один нюанс, с которым следует ознакомиться перед выполнением монтажа. Обычно в комплект с устройством входит инструкция, в которой производитель указывает оптимальное расстояние от пола. Отопление в деревянном доме тоже можно выполнить с помощью конвектора. Если вы не нашли или потеряли эту инструкцию, тогда вам необходимо руководствоваться следующими советами:

1. Высота от пола должна составлять 20 см.
2. Оставить зазор от стены 20 см.
3. Расстояние до ближайших предметов, которые его окружают должно составлять не менее 20 см.
4. Сверху и спереди зазор должен составлять полметра.
5. Розетка должна находиться на расстоянии не ближе чем 30 см.

Отдельное внимание стоит уделить подключению конвектора к сети. Обычно мощность этого устройства не превышает 3 кВт. Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение

Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке

Если в вашем доме установлена современная проводка, тогда она сможет выдержать это напряжение. Если вы желаете обойтись без шнуров, тогда подключить электроконвектор можно напрямую. Для этого вам потребуется проложить отдельный кабель от щитка к вашему устройству. Вот видео, которое поможет узнать, как правильно выполнить все процессы по установке.

Это вся инструкция, которая поможет выполнить качественный монтаж устройства. Как видите, установка конвектора не представляет ничего сложного.

Конструкция солнечной отопительной системы

Солнечная отопительная система может не только обогревать дом. Так как в некоторых регионах наблюдается большое число солнечных дней в году, это позволяет применять такой вид отопления для получения в доме качественной системы горячего водоснабжения, которая будет применяться для бытовых нужд.

Если это учесть, то можно уверенно сказать, что такие солнечные установки будут выигрывать по экономичности, даже несмотря на высокую цену коллектора и вспомогательного оборудования. Кроме отопительных радиаторов и горячего водоснабжения, можно использовать такие вспомогательные элементы, как теплый пол и полотенцесушитель

Вакуумные коллекторы

Вакуумные коллекторы отопления

Конструкция отдельных деталей вакуумного коллектора напоминает схему работы термоса. Солнечное тепло непринужденно попадает через прозрачную поверхность колбы в медный стержень, который находится внутри. Между слоями трубки создается вакуум. Данная структура способствует удержанию до 96% накопившегося тепла.

Преимущества вакуумных установок:

• высокая температура нагрева;
• стабильная и надежная конструкция;
• простота монтажа;
• хорошие рабочие характеристики летом и зимой;
• незначительные теплопотери.

Минусы:

• высокая стоимость;
• установка выполняется под конкретным углом наклона коллектора;
• после выпавшего снега необходимо очищать систему.

В некоторых странах солнечные коллекторы – основная часть коммуникаций каждого дома. Это касается южных стран и охарактеризовано мягким, солнечным климатом.

Диагностика и ремонт

Места соединений элементов

Чтобы произвести осмотр, необходимо разобрать прибор. Еще раз напоминаем, что предварительно следует отключить его от источника питания. Проверка осуществляется следующим образом.

1. Проверьте работоспособность кнопки включения, расположенной на корпусе устройства.
2. Если кнопка в порядке, необходим осмотр внутренних элементов конвектора. Снимите переднюю часть корпуса. О том, как это сделать, вы можете прочитать в инструкции, прилагаемой к вашему оборудованию. Модели разных фирм-производителей отличаются друг от друга как внешне, так и способами крепления элементов. Изучив инструкцию, вы значительно облегчите себе работу.
3. После снятия передней панели проведите визуальный осмотр всех проводов, а также винтов и клемм, с помощью которых они прикрепляются к другим элементам.
4. Если найдете ослабший винт, осмотрите резьбу — бывает так, что она сорвана. В этом случае придется заменить деталь на новую. Если же резьба в порядке, то просто подтяните ослабший винт.
5. Если в месте подсоединения провода вы обнаружите окалину, ее необходимо аккуратно счистить. Делать это нужно, предварительно разобрав соединение. Шайбу и участок провода, освобожденный от изоляции, необходимо тщательно обработать с помощью наждачной бумаги. Затем заново собрать соединение. Не забудьте затянуть винт покрепче.
6. Далее вам понадобится мультиметр. С его помощью «прозвоните» регулятор температурного режима. Вполне вероятно, что проблема кроется именно в этой детали. В таком случае, она подлежит замене.

Ограничитель температуры

В состав конструкции конвектора входит элемент, который отслеживает температуру устройства. Если она превышает допустимый показатель, то, во избежание перегрева оборудования, ограничитель автоматически прекращает работу конвектора.

Внимательно осмотрите элемент. «Прозвоните» индикатором его контакты — они должны быть замкнуты. Если вы увидели нагар, то его нужно счистить наждачной бумагой. Если же обнаружили раковины на контактах, то они опиливаются, а затем обезжириваются с помощью бензина Б-70. Все это нужно делать крайне аккуратно, поскольку биметаллическая пластину в ограничителе может повредиться.

Если по какой-то причине элемент невозможно отремонтировать, его следует заменить на новый. В принципе, конвектор может работать и без ограничителя. Но так делать не рекомендуется. Оборудование не сможет отключиться автоматически при перегреве, и это может привести к весьма пагубным последствиям: например, к короткому замыканию и даже к возгоранию.

Переключатели

Поэтому необходимо проверить работоспособность каждого переключателя. Делается это с помощью омметра. Проведите его щупом поочередно по каждому контакту и отследите, везде ли в порядке проводимость.

Если проблема заключается именно в состоянии контакта, его нужно зачистить с помощью все той же наждачной бумаги. Если же сломался сам переключатель, то его необходимо заменить на новый.

Нагревательные элементы

Нагревательные элементы в конвекторах бывают двух типов:

• открытые;
• закрытые.

Отремонтировать сломавшийся ТЭН можно довольно простым способом. Если речь идет об открытом типе нагревателя, то он обычно представляет собой спираль, намотанную на керамические планки. Ее необходимо размотать, а затем разместить на планках таким же образом нихромную проволоку соответствующего сечения. Затем поставить ТЭН на место. Учтите, что наматывание нихромной проволоки необходимо производить с натяжением, чтобы исключить ее дальнейшее провисание во время нагрева.

Проверка переключателей

Если на конвекторе, кроме кнопки включения, есть другие клавишные переключатели режимов и тому подобное, то надо проверить их исправность. Ставим положение «Вкл.», проверяем омметром проводимость каждого переключателя по очереди, касаясь щупами его контактов.

Обнаружив неисправность, надо попытаться ее удалить методом зачистки контактов, а при поломке выключателя следует заменить его полностью.

Проверка контактов переключателя

Конвектор накапливает пыль

Конструкция конвектора состоит из короба (корыто), в котором находится нагревательный элемент. Соответственно грязь если это проходная зона и пыль которая просто накапливается в помещение, имеют свойство накапливаться во внутрипольном конвекторе. Это логично, как например что мусор и пыль оседает в углах комнат или под стенами. Так и в конвекторе, пыль оседает. Но решение данной проблемы простое, так же как вы проводите еженедельную уборку дома (подметание, пылесос, влажная уборка), такая уборка и проводится во внутрипольном конвекторе.

Для того чтобы убрать конвектор, необходимо поднять решетку или свернуть если она сворачиваемая, и пройтись по коробу конвектора пылесосом, также можно протереть влажной тряпкой. И проблема данная решена. Конечно если вы разлили варенье или другие жидкости, которые имеют свойство не высыхать, липнуть и другое, тогда да, вам потребуется более усердная уборка внутрипольного конвектора. Но в таком случае она потребуется везде, в конвекторе, на паркете, на ковре и так далее.

Одним словом, для того чтобы конвектор был в чистоте — ему необходимо раз в неделю, планово, проводить в нем уборку пылесосом и влажной тряпкой. И будет всем счастье.

Читать статью «Как проводить уборку внутрипольного конвектора» (статья + видео)

Форум сантехников — Водоснабжение и Отопление — 8 (912) 66-88-912

• Пожаловаться на это сообщение
• Ответить с цитатой

Не греет конвектор многоэтажки. Вопрос инженерам и ЖКХ.

Фархат » 12 фев 2016, 12:41

• Пожаловаться на это сообщение
• Ответить с цитатой

Re: Не греет конвектор многоэтажки. Вопрос инженерам и ЖКХ.

Инженер » 12 фев 2016, 12:50

Вам не вопросы задавать, а требовать, чтобы конвектор грел так, чтобы в помещение была температура не ниже 18 градусов. Это нормы приписывают. Если есть 18 градусов, то они вписываются в правила предоставления тепла.

Если хотите решить проблему сами, то требуйте схему отопления всего дома по факту с учетом установленных балансировочных клапанов и шайб.

Пришлите фото вашего конвектора. Нужно знать абсолютно каждый элемент в системе для гидравлического расчета.

Решается проблема реконструкцией системы. Нужно что-то изменить или добавить в систему. Например, циркуляционный насос. Делать смесительные узлы для циркуляции, если с расходами проблемы.

А так у вас проблема с расходами. Возможно уже ваши соседи что-то внедряют в систему и портят всю конъюктуру системы отопления.

Задавайте вопросы и присылайте схемы попробуем разобраться.

• Пожаловаться на это сообщение
• Ответить с цитатой

Re: Не греет конвектор многоэтажки. Вопрос инженерам и ЖКХ.

Инженер » 12 фев 2016, 12:56

• Пожаловаться на это сообщение
• Ответить с цитатой

Re: Не греет конвектор многоэтажки. Вопрос инженерам и ЖКХ.

Farhad » 13 фев 2016, 07:17

• Пожаловаться на это сообщение
• Ответить с цитатой

Re: Не греет конвектор многоэтажки. Вопрос инженерам и ЖКХ.

Инженер » 13 фев 2016, 14:08

• Пожаловаться на это сообщение
• Ответить с цитатой

Сколько тянет Электрический конвектор?

Электрический конвектор тянет электрическую мощность в зависимости от его мощности. Обычно мощность конвектора варьируется от 500 Вт до 3000 Вт. Это значит, что если у вас установлен конвектор мощностью 1000 Вт, то он будет тянуть 1 кВт электроэнергии. Кроме того, стоит учитывать, что конвекторы работают только во время отопительного сезона и не являются постоянными потребителями электроэнергии, если их выключать во время отсутствия в помещении.

Видео. Ремонт конвектора. Запах горелого, дым , не включается,- разборка и диагностика
