Процесс изготовления ДВП: производство плит из древесноволокнистых материалов

Узнайте все о процессе производства ДВП (древесноволокнистой плиты), создания плит из древесноволокнистых материалов. Мы расскажем вам об этапах и технологии производства ДВП, позволяющей создавать надежные и универсальные строительные материалы. Познакомьтесь с этим увлекательным процессом и узнайте больше о ДВП.

СОДЕРЖАНИЕ

Введение

Сырье, его подготовка и хранение

Получение древесноволокнистой массы

Проклейка древесноволокнистой массы

Отлив ковра

Прессование плит

Пропитка маслом, термическая обработка и увлажнение древесноволокнистых плит

Форматная резка плит

Описание технологической схемы производства древесноволокнистых плит

Расчет и подбор основного и вспомогательного оборудования для производства ДВП мокрым способом

Подбор рубительной машины

Подбор сортировочной машины

Подбор дезинтегратора

Подбор расходных бункеров кондиционной щепы

Подбор пропарочной установки

Заключение

Список литературы

древесноволокнистая пропитка оборудование

ВВЕДЕНИЕ

Древесноволокнистыми плитами называются листовые материалы, сформированные из древесных волокон. Изготовляют их из древесных отходов или низкокачественной круглой древесины. В отдельных случаях в зависимости от условий снабжения предприятия сырьем применяют одновременно как древесные отходы, так и низкосортную древесину в круглом виде. При прессовании мокрым способом получаются плиты односторонней гладкости — у них поверхность, выходящая из-под пресса, будет гладкая, а на обратной стороне останутся следы сетки, на которой происходило прессование.

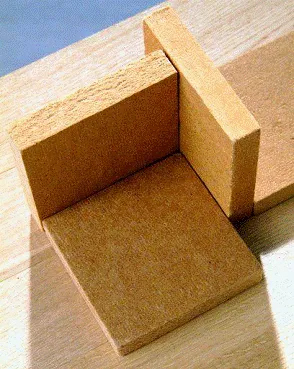

Рис.1 Древесноволокнистая плита.

Древесноволокнистые плиты применяют в различных областях народного хозяйства: в строительстве (наружные и внутренние элементы, сельскохозяйственные постройки); для изготовления встроенной мебели (кухонные шкафы); в мебельном производстве; автомобиле — и судостроении; производстве контейнеров, ящиков и др. В нашей стране ежегодно увеличиваются объемы производства древесноволокнистых плит. Это высококачественный, дешевый отделочный и конструкционный материал, выгодно отличающийся от натуральной древесины и клееной фанеры. Древесноволокнистые плиты изотропны, не подвержены растрескиванию, обладают большой гибкостью при высоком модуле упругости.

Плиты долговечны: прослужив более 20 лет, они находятся в хорошем состоянии. Обычная масляная краска, которой покрыты плиты, эксплуатируемые на открытом воздухе, сохраняется 15-18 лет, т. е. дольше, чем краска, которой покрывают натуральную древесину.

Древесноволокнистые плиты широко используются в различных сферах деятельности благодаря разнообразию их свойств.

ГОСТом регламентированы следующие физико-механические свойства древесноволокнистых плит: формат и толщина, прочность на изгиб, влажность, набухание, водопоглощение. Для мягких плит одним из основных показателей качества является теплопроводность. Кроме перечисленных, для потребителей важны дополнительные нерегламентированные сведения о плитах.

Показатели теплопроводности имеют первостепенное значение для мягких плит, так как их основное назначение — теплоизоляция. Древесноволокнистые плиты — хороший теплоизоляционный материал.

Древесноволокнистые плиты хорошо поддаются склеиванию. Мягкие плиты склеивают между собой, а также с твердыми плитами, древесиной, линолеумом, металлами (жестью, оцинкованным железом, алюминиевой фольгой), цементной штукатуркой. Склеивание обеспечивается использованием карбамидных смол или поливинилацетатных эмульсий. Учитывая высокую пористость мягких плит, в клеи и клеящие эмульсии необходимо вводить наполнитель — древесную или ржаную муку. Твердые плиты склеивают между собой, с мягкой древесиной, линолеумом и листовыми металлами. Твердые и мягкие плиты отлично поддаются окраске масляными, водоэмульсионными и различными синтетическими эмалями, оклейке бумажными, синтетическими обоями и линкрустом, а также бумажными пластиками и другими листовыми синтетическими пленками.

Наиболее распространенные способы изготовления плит — мокрый и сухой. Промежуточные между ними — мокросухой и полусухой способы, которые получили меньшее распространение.

Мокрый способ основан на формировании ковра из древесноволокнистой массы в водной среде и горячем прессовании нарезанных из ковра отдельных полотен, находящихся во влажном состоянии (при относительной влажности около 70%).

В процессе изготовления плит мокрым способом древесину измельчают в щепу; затем ее превращают в волокна, из которых формируют ковер. Далее ковер разрезают на полотна. Сухие полотна прессуют в твердые плиты. Влажные полотна или прессуют, получая твердые и полутвердые плиты, или сушат, получая мягкие (изоляционные) плиты. Указанными выше способами можно изготовить волокнистые плиты из любых органических материалов, поддающихся расщеплению на волокна.

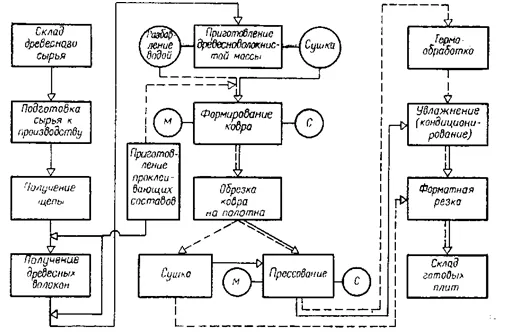

Рис.2 Общая схема технологического процесса производства ДВП

Сырье, его подготовка и хранение

Выбор сырья определяется экономической целесообразностью с учетом величины его запасов, условий заготовки, доставки и хранения. Для производства древесноволокнистых плит используют отходы лесопиления и деревообработки, дровяное долготье, мелкий круглый лес от рубок ухода и лесосечные отходы.

Одним из главных требований, предъявляемых к сырью, является возможность получения из него наиболее длинного волокна. В этом отношении хвойные древесные породы имеют преимущество перед лиственными: длина волокон хвойных пород (сосны, ели, пихты) колеблется в пределах от 2,6 до 4,4 мм, а лиственных (березы, осины, тополя) — от 0,7 до 1,6 мм.

Характеристикой древесины служит ее плотность в абсолютно сухом состоянии (табл. 1).

Таблица 1

Порода	Масса 1 м3 древесины, кг
	абсолютно- сухой	воздушно- сухой	Свежесрубленной
Дуб	650	740	1030
Бук	625	710	968
Береза	370	650	878
Лиственница	520	680	833
Соска	458	520	863
Ос ива	450	510	762
Пихта		827
Ель	395	450	794

В производство ДВП мокрым способом идет щепа без мятых кромок, с длиной частиц 10-35 мм (оптимальная 20 мм), толщиной не более 5 мм, с углом среза 30-60°С. Содержание гнили допускается не более 5%, минеральных включений не более 1%, коры не более 15% (в щепе из сучьев — до 20%). С увеличением доли коры ухудшаются внешний вид плит и их прочность.

Гидрофобизирующие (парафин нефтяной, церезин),

Упрочняющие (альбумин черный технический, канифоль сосновая, СФЖ),

Эмульгаторы (олеиновая кислота, концентрат СДБ, натр едкий),

Осадители (серная кислота техническая, сернокислый алюминий) ,

Добавки для придания плитам специальных свойств (битумы нефтяные и дорожные, кремнефтористый аммоний).

Сырье поступает на площадку предприятия в виде круглого леса, отходов лесопиления (рейки, горбыли) или щепы. Для облегчения штабелирования тонкого круглого леса и отходов лесопиления, а также для более лучшей подачи к рубительным машинам длину их принимают 2-3 м. Такое сырье целесообразно связывать в пучки бумажными веревками и укладывать в штабеля.

Дровяное долготье хранят в плотных бёспрокладочных штабелях. Технологическая щепа, поступающая на площадку предприятия со стороны, может храниться в куче, наиболее распространенная фора которой — усеченный конус.

Сырье подается в производство в виде кондиционной щепы, которая должна соответствовать следующим основным требованиям: длинна — 25 (10-35) мм., толщина — до 5 мм., чистые без мятых кромок срезы, засоренность корой — до 15 %, гнилью — до 5 %, минеральными примесями — до 1 %, относительная влажность щепы — не менее 29 %.

Подготовка сырья к производству плит, состоящая в приготовлении кондиционной щепы, включает следующие операции: разделку древесины на размеры, соответствующие приемному патрону рубительной машины; рубку древесины на щепу; сортировку щепы для отбора требуемого размера с доизмельчением крупной фракции и удалением мелочи; извлечение из щепы металлических предметов; промывку щепы для очистки ее от грязи и посторонних включений.

Разделка бревен необходима для придания исходному сырью размеров, соответствующих параметрам рубительной машины, а также для вырезки участков, сильно пораженных гнилью при диаметре древесины меньше 200 мм длина бревен, поступающих в рубку, может быть до 6 м, при большем диаметре она не должна превышать 3 м. Максимально допустимый диаметр бревен определяется размером приемного патрона рубительной машины. Древесина, предназначенная для изготовления высококачественных плит и отделки наружного слоя плит, окоривается на окорочных станках ОК-66М.

Для раскряжевки дровяного долготья служат балансирные пилы, слешеры (рис.3) и цепные пилы.

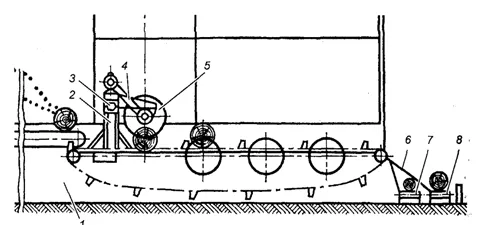

Рис.3. Схема12-пильного слешра для поперечной распиловки круглых лесоматериалов.1-станина; 2-стойка; 3-балка; 4-кронштейн; 5-дисковая пила; 6-механический разделитель; 7-ленточный транспортер для тонких бревен; 8-ленточный транспортер для толстых бревен.

При диаметре древесины, превышающем допустимый, долготье разделывается на коротье (1 — 1,25 м) и раскалывается на механическом колуне.

Для измельчения подготовленной древесины в щепу применяют многокожевые рубительные машины. При измельчении древесины на рубительных машинах выход кондиционной щепы составляет 85-92%; при этом получается около 10% крупной щепы и до 5% опилок.

Для получения кондиционной щепы, обеспечивающей нормальную работу размольных машин, и получения качественной волокнистой массы щепу сортируют на щепосортировочных установках. Крупная щепа, не прошедшая через сортировочные сита, доизмельчается в дезинтеграторах. Для улавливания металлических предметов щепу пропускают через магнитные сепараторы.

Отсортированную от мелочи и крупных щепок кондиционную щепу подают ленточными конвейерами (через магнитные сепараторы, улавливающие металлические предметы) и установку для мойки щепы в бункера, вместимость которых рассчитана на хранение не менее чем 24-часового запаса щепы. Подача щепы из бункеров регулируется вибрационными или шнековыми дисковыми разгружателями.

Получение древесноволокнистой массы

Размол древесины — это одна из ответственных операций в технологии производства древесноволокнистых плит.

Сегодня преобладающим стал термомеханический способ получения волокна из щепы. Поскольку лигнин, скрепляющий отдельные волокна древесины между собой, размягчается при температуре выше 100°С и плавится при 172°С, щепу перед механическим истиранием пропаривают, чтобы уменьшить ее прочность. Первичный горячий размол осуществляют в дефибраторах, вторичный — в рафинёрах или роллах (голлендерах).

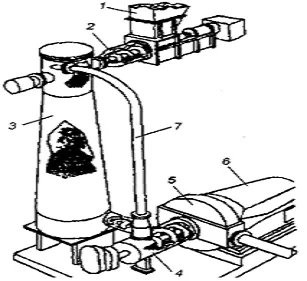

Рис.4 Общий вид установки горячего размола: 1 — бункер для щепы; 2 — шнековый питатель; 3 — пропарочный котел; 4 — шнек подачи прогретой щепы; 5 — дефибратор; 6 — главный двигатель; 7 — возвратный паропровод

Волокнистая масса для удобства транспортирования смешивается с водой до концентрации 3%.

Так как при первичном размоле щепы остаются отдельные не- размолотые пучки волокон и щепочки, массу подвергают дополнительному домалыванию на рафинаторах или роллах (голлендерах).

Получаемая масса может быть грубого или мелкого помола. Грубый помол имеет слабую степень фибриллирования (расчесанности). Если волокна сильно изрублены и укорочены, возможно образование «мертвого размола» — сыпучей массы, в которой волокна не переплетаются (не свойлачиваются), и при формировании из них ковра он будет рваться на сетке. Мелкий помол обеспечивает надежное свойлачивание волокон и формирование достаточно прочного ковра.

Размольная установка, схематически представленная на рис.4, состоит из бункера со шнековым питателем, через который щепа подается в подогреватель с мешалкой, а оттуда по другому шнеку в собственно дефибратор, состоящий из неподвижного и подвижного дисков. Попадая через центральное отверстие неподвижного диска на вращающуюся шайбу, щепа отбрасывается в зону размола. Рабочие поверхности дисков снабжены канавками и рифлениями, в которых и происходит перетирание прогретых древесных частиц на отдельные волокна и пучки волокон. Под действием центробежных сил и давления пара образующаяся волокнистая масса выбрасывается с дисков наружу.

Чтобы подача щепы шнековым питателем поддерживалась равномерной, разгрузочный шнек подогревателя выполнен в конической форме.

Создаваемая им компрессорная пробка предотвращает возвратный поток пара и пульсацию потока щепы. При равномерном поступлении щепы дефибратор работает устойчивее и волокна получаются более однородными.

На второй ступени размола применяют рафинёры, а в производстве мягких ДВП для получения еще более тонкого помола — голлендеры или конические мельницы с базальтовой и керамической размольной гарнитурой.

В голлендере (рис. 5) размельчаемая масса движется по спирали.

Рис.5 Голлендер — а и его поперечный разрез — б:

— барабан; 2 — бруски; 3 — коробка с базальтовым вкладышем; 4 — сливное отверстие

Степень размола массы измеряется на аппарате «Дефибратор-секунда», характеризуется в градусах помола и имеет обозначение ДС. В числовом выражении градус помола равен времени (в секундах), которое требуется для обезвоживания помещенной на сетку смеси из 128 г абсолютно сухой волокнистой массы и 10 л воды (концентрация 1,28%). Для мягких плит степень помола должна быть в пределах — 28-35 ДС.

Проклейка древесноволокнистой массы

Проклейка древесноволокнистой массы способствует снижению водопоглощения и набухания, а также повышению механической прочности плит. Чтобы придать плитам водостойкость, в древесноволокнистую массу вводят гидрофобное вещество. Обволакивая древесные волокна и заполняя собой поры в готовой плите, гидрофобное вещество препятствует проникновению в нее влаги. Кроме того, парафин, используемый в качестве проклеивающего материала, предотвращает налипание пучков волокон к глянцевым листам плит пресса и подкладным (транспортным) сеткам, а также придает блеск лицевой поверхности плиты.

Гидрофобные вещества для проклейки следующие: парафин, гач, церезиновая композиция и др. Содержание их в плитах не превышает 1,0 % по массе, так как эти вещества ослабляют связь между волокнами, тем самым, понижая прочность плит. Гидрофобизирующие добавки вводят в волокнистую массу в виде водных эмульсий. Для получения тонкодисперсной эмульсии в качестве эмульгаторов применяют высокомолекулярные кислоты (олеиновую, стеариновую, пальмитиновую и др.). Для снижения себестоимости готовых плит на предприятиях в качестве эмульгатора используют концентрат сульфитнобардяной бражки, кубовые остатки от перегонки синтетических жирных кислот, а также сульфатное мыло. Необходимое условие для осаждения на волокнах гидрофобных веществ — создание в древесноволокнистой массе кислой среды — рН 4,5-5,0. Такая среда образуется в результате введения в древесноволокнистую массу раствора сернокислого глинозема или алюмокалиевых квасцов, служащих коагуляторами или осадителями. В последнее время широко стали применять серную кислоту.

Для повышения механической прочности древесноволокнистых плит в массу вводят клеевые добавки. Введение альбумина значительно улучшает прочностные показатели изготовляемых плит. В качестве клеевой добавки применяют также малотоксичную водорастворимую фенолоформальдегидную смолу СФЖ-3024Б и смолу СФЖ-3014.

Склады химикатов проектируют и строят отдельно стоящими. Запас химикатов создают из расчета месячной работы цеха. В самом цехе древесноволокнистых плит размещают расходный склад суточного хранения, который располагают рядом с помещением приготовления рабочих составов. Химикаты из основного склада в расходный доставляют электропогрузчиком в специальных контейнерах или товарной таре.

На многие предприятия парафин поступает в железнодорожной цистерне, которую устанавливают около склада готовой продукции. Парафин разогревают острым паром, после чего он самотеком сливается через нижнее отверстие и по трубопроводу, уложенному с уклоном, стекает в бак для хранения емкостью 60 м3. Далее парафин поступает в расходный бак, который устанавливают в цехе на постаменте. Затем парафин самотеком через мерный бачок сливается в бак приготовления парафиновой эмульсии (эмульгатор). Готовую эмульсию перекачивают в специальную емкость (бак) для хранения.

Приготовление рабочего состава фенолоформальдегидной смолы СФЖ-3024Б заключается в ее разведении до рабочей концентрации 5-10 %. Растворение осадителей производят в специальном баке, который по конструкции аналогичен баку для приготовления эмульсии.

Приготовление раствора серной кислоты, используемого для осаждения смоляных эмульсий, заключается в разбавлении серной кислоты водой до концентрации 1,5-3 %. Концентрация вводимой серной кислоты более 3 % нежелательна, так как это может вызвать при прессовании появление пятен на плитах и прилипание их к глянцевым листам и транспортным сеткам.

Расход химикатов по технологической инструкции ВНИИдрева определен в зависимости от породного состава сырья, используемых химических продуктов и мощности предприятия.

Проклеивающие составы вводят в волокнистую массу перед ее отливом в ящики непрерывной проклейки. Обязательное условие проклейки — первоначальное введение в массу проклеивающей эмульсии и только после перемешивания эмульсии с массой — добавление раствора осадителя.

Отлив ковра

Отлив и формирование ковра из древесноволокнистой массы происходит в результате последовательного проведения операций: истечения массы на формующую сетку, свободной фильтрации воды через сетку, отсоса воды вакуумной установкой и дополнительного механического отжима. При истечении массы на сетку свободная вода фильтруется, уходя в оборотную систему, а взвешенные волокна оседают на сетке. Вследствие развитой внешней поверхности волокон, полученной при размоле, создаются условия большей степени их сцепления и переплетения. Эта связь усиливается в процессе вакуумного отсоса и механического отжима воды из полотна. Относительную влажность полотна доводят до 68-72 %. В таком состоянии полотно становится транспортабельным, а кроме того, максимальное удаление воды снижает расход пара и сокращает время на последующую сушку плит. Особенно это важно при производстве мягких плит, так как сушат их не в прессах, а сушильных камерах.

Отлив массы и формирование полотна выполняют на отливных машинах периодического или непрерывного действия.

Предварительно обезвоженный вакуумом древесноволокнистый ковер подвергают дальнейшему обезвоживанию механическим путем — давлением нескольких пар валов, обтянутых сетками. Относительная влажность ковра составляет около 80 %. С такой влажностью ковер сходит с вакуумформующего барабана и роликовым конвейером направляется на обрезку и дополнительное обезвоживание в вальцовом прессе. Дополнительным обезвоживанием влажность сырого полотна может быть доведена до 60%.

Сформированную бесконечную древесноволокнистую ленту-ковер разрезают по длине на отдельные полотна — заготовки. Одновременно обрезают боковые кромки.

Основные условия образования древесноволокнистого полотна: равномерное распределение массы по всей ширине и толщине полотна, хорошее смешение различных фракций волокна, получение беспорядочной ориентации волокон, максимальное сокращение потерь мелких волокон и введенных в массу химических продуктов, достижение необходимой влажности ковра.

Для равномерного распределения массы и хорошего смешения необходимы тщательное хранение и организованная транспортировка массы к отливной машине. Каждая частица волокнистой массы, находясь во взвешенном состоянии в суспензии, совершает движение. Оно происходит, во-первых, под действием силы тяжести (частица опускается), а во-вторых, в зависимости от своей формы она поддается вращению. Образуя сложные движения, частицы волокон и волокна сталкиваются друг с другом, сцепляются и создают условия для хлопьеобразования. Вместе с тем в быстро движущейся суспензии образование хлопьев сопровождается разрывами и устанавливается динамическое равновесие. Учитывая этот факт, необходимо создавать такие условия, чтобы истечение суспензии в трубопроводах не нарушалось механическими препятствиями на пути потока. Следует избегать углов, искривлений, неровностей внутренних поверхностей массопроводов.

Все операции по формированию древесноволокнистого ковра следует производить с постепенно нарастающей нагрузкой. Установлено, что форсированный режим обезвоживания на любой стадии процесса вызывает разрушение волокнистой структуры ковра, снижение его механических свойств при отсутствии каких-либо внешних видимых признаков.[1]

В цехах древесноволокнистых плит, работающих по мокрому способу, важное технологическое и экономическое значение имеет процесс возврата волокна в производство. Вместе со сбрасываемой водой уходят и волокна, содержание которых в сточной воде составляет около 1600 мг/л. Извлечение из сбрасываемой воды древесных волокон позволяет максимально использовать сырье и оборотные воды, что снижает расход сырья и свежей воды на единицу выпускаемых плит. Кроме того, уменьшение содержания волокнистых веществ в сточной воде создает благоприятные условия для последующей обработки ее на очистных сооружениях. Для возврата волокна в производство используются технологические фильтры. В нашей стране на заводах, изготовляющих древесноволокнистые плиты, установлены фильтры польского производства.

Прессование плит

Прессование — основная операция технологического процесса, определяющая качество выпускаемых плит и производительность оборудования. Во время прессования влажное древесноволокнистое полотно подвергается большому давлению при высокой температуре и превращается в древесноволокнистую плиту. Это превращение происходит вследствие физических, химических и морфологических изменений насыщенного влагой древесного волокна.

В процессе прессования происходят изменения целлюлозной части древесного комплекса. Уменьшаются размеры элементарной кристаллической решетки, идет укрупнение кристаллических участков. Упорядочение структуры делает возможным сближение целлюлозных молекул и сегментов макромолекул на расстояния, необходимые для образования химических связей между древесными волокнами. При повышенном давлении и высокой температуре наблюдаются термогидролитические превращения гемицеллюлоз, что вызывает увеличение содержания водорастворимых продуктов в прессуемом материале, окисление первичных гидроксильных групп сахаров с образованием карбоксильных групп, установление простых и сложноэфирных связей в результате реакций дегидратации и этерификации. Этим объясняется, что прочность и водостойкость плит находятся в соответствии с количественными изменениями экстрактивных веществ, изменениями функциональных групп, водородных связей, свободных радикалов и подвижностью углеводного скелета древесного волокна.

Прочность плит определяется прочностью волокон и межволоконных связей. Прочность волокон на разрыв зависит от породы древесины. В образовании межволоконных связей участвуют все основные компоненты углеводлигнинного комплекса, значительная часть которых находится в размягченном, пластифицированном состоянии. Наличие низкомолекулярных веществ, некоторое снижение степени полимеризации целлюлозы, размягчение лигнина, повышение гибкости цепей макромолекул при пьезотермообработке способствует увеличению поверхности контакта между волокнами и адгезионному взаимодействию между ними.

В зависимости от сырья и способов ведения технологического процесса можно получить требуемые физико-механические свойства плит. Для выбора параметров и режима прессования необходимо учитывать следующие исходные факторы: породный состав и качество исходного сырья; способ и качество приготовления массы; характеристику проклеивающих материалов и способ их введения; технические возможности пресса.

При мокром процессе производства наибольшее распространение получили горячие, гидравлические многоэтажные прессы периодического действия.

Режим прессования зависит от многих факторов: качества сырья и массы, влажности и толщины древесноволокнистых полотен, технологических параметров процесса, состояния пресса и его одежды. Весь период (цикл) прессования разделяется на три технологические фазы: отжим, сушку, закалку.

Относительная влажность полотен перед запрессовкой составляет 68-72 %. При низкой влажности (меньше 65 %) наблюдается ухудшение качества плит и иногда даже расслоение. Продолжительность первой фаза прессования составляет 50 — 90 с. Влажность волокнистых полотен доводят до 45 — 50%. На первой стадии прессования определяется плотность плиты.

После первой фазы прессования (отжима) переходят ко второй фазе — (сушке плит), так как дальнейшее удаление воды, возможно только ее испарением. Для ведения процесса сушки снижают удельное давление прессования, чтобы создать благоприятные условия удаления пара из полотен. Его поддерживают на уровне 0,8 МПа. Для обеспечения равномерного выделения пара из влажного волокнистого полотна давления в период сушки сохраняют постоянным.

Большое влияние на ход ведения процесса прессования оказывает также температура плит пресса. При мокром способе производства древесноволокнистых плит температура прессования составляет 200 — 215 °С. Повышение температуры прессования вызвано стремлением ускорить процесс выпаривания воды из древесноволокнистого полотна.

На продолжительность сушки влияют и степень размола массы и толщина прессуемых полотен. Чем выше степень размола массы и больше толщина плиты, тем период сушки продолжительней. Время ее в зависимости от конкретных условий составляет 3,5 — 7 мин. Во время второй фазы прессования вода удаляется до тех пор, пока относительная влажность древесноволокнистой плиты не составит 7%. Эта влажность необходима для проведения реакции конденсации в заключительной стадии прессования. Практический момент окончания фазы сушки определяют по прекращению выделения из плит пара.третей фазе прессования (закалке) плиты подвергают тепловой обработке при повышенном давлении, доводя влажность до 0,5 — 1,5%. Продолжительность третьей фазы подбирается опытным путем и обычно не превышает 3 мин. В технологической инструкции, разработанной ВНИИдревом, рекомендованы следующие режимы прессования: влажность (относительная) древесноволокнистых полотен, поступающих в пресс 72 ± 3%; влажность плит после пресса 0,8 — 1,2%; удельное давление прессования на фазе отжим 4,2 — 5,5 МПа (при содержании лиственных пород более 70% — 5,5МПа), на фазе сушка 0,65 — 0,85 МПа, на фазе закалка 4,2 — 5,5 МПа (при содержании лиственных пород более 70% — 5,5МПа). Температура плит пресса (теплоносителя на входе) зависит от породного состава используемого древесного сырья.

Для повышения прочности и влагостойкости плиты пропитывают маслом. На заводах древесноволокнистых плит в изолированном помещении размещают специальные линии, в которые входят: загрузочное устройство, входной роликовый конвейер, пропиточная машина, выходной роликовый конвейер и разгрузочное устройство. На пропитку подаются плиты, вышедшие из пресса, т.е. горячие. Для пропитки древесноволокнистых плит обычно используют смесь льняного и талового масел (40 и 60%) или таловое масло с добавкой свинцово-марганцевого сиккатива (93,5 и 6,5%). Расход масла составляет 10 ± 2% от массы плит.

Термическая обработка повышает физико-механические свойства твердых и сверхтвердых древесноволокнистых плит, улучшая показатели водопоглащения, набухания и предела прочности при изгибе. Улучшение этих показателей происходит в результате процессов термохимических превращений углеводлигнинного комплекса волокнистой массы плит.

При термообработке, под воздействием сухого горячего воздуха из плиты удаляются остатки влаги, а силы поверхностного натяжения сближают макромолекулы целлюлозы на расстояния, достаточные для образования между гидроксилами неориентированных участков водородных связей. Кроме того, термообработка лигнина и углеводов приводит к образованию легко полимеризующихся веществ с высокой реакционной способностью и созданию смолистых продуктов. Термообработку осуществляют в специальных камерах термообработки периодического или непрерывного действия. Термообработку проводят при температуре 160 — 170°С.

Древесноволокнистые плиты — пористые тела. Высушенные, находясь в горячем состоянии после пресса или камер термообработки, они начинают адсорбировать пары воды из окружающего воздуха. Если эти, плиты уложены в плотный пакет, их края поглощают воду в большей степени, что приводит к увеличению линейных размеров плит в периферийной зоне. В результате возникновения значительных внутренних напряжений образуется волнистость. Для придания плитам формоустойчивости необходимо осуществление акклиматизации, заключающейся в. увлажнении при одновременном остывании плит. Для увлажнения плит применяют увлажнительные машины и камеры.

Форматная резка плит

Древесноволокнистые плиты разрезают на окончательные размеры на форматно-обрезных станках, осуществляющих продольное и поперечное резание. Древесноволокнистые плиты разрезают на окончательные размеры на форматно-обрезных станках, осуществляющих продольное и поперечное резание. Режущий инструмент — круглые пилы. Для вырезки дефектных участков и более удобного ведения раскроя плит на заготовки столярно-строительных и других специальных изделий, перед форматно-обрезными станками устанавливают пилу предварительного поперечного раскроя.

При форматной резке готовых плит остаются обрезки кромок, мелкие куски плит, а также опилки, которые целесообразно возвращать в производство. Измельченные отходы вместе с опилками пневмотранспортом направляются в мешальный чан, наполненный водой. Тщательно размешанные отходы при концентрации пульпы 3-4 % насосами подаются в массную емкость перед мельницами вторичного размола. Для размельчения бракованных кусков плит используют маленькие дробилки. Раздробленные частицы системой пневмотранспорта подают в гидропульпер и через промежуточный бассейн на вторичный размол. Подачу отходов на вторичный размол осуществляют также пневмотранспортом без использования гидропульпера.

Описание технологической схемы производства древесноволокнистых плит

В качестве сырья для производства древесноволокнистых плит мокрым способом используют отходы лесопиления и деревообработки, дровяное долготье, мелкий круглый лес от рубок ухода и лесосечные отходы.

Подготовка сырья к производству заключается в приготовлении кондиционной щепы. Первоначально осуществляют разделку древесины на размеры, соответствующие приемному патрону рубительной машины. Для раскроя бревен по длине используют балансирные пилы.

Далее подготовленная древесина поступает в барабанную рубительную машину для приготовления кондиционной щепы. На линии устанавливаем две рубительные машины марки ДРБ-2.

Полученная щепа после рубительной машины поступает на сортировочную машину, где отбирается технологическая щепа, соответствующая предъявленным к ней требованиям. Для сортировки технологической щепы используем сортировочную машину модели СЩ-1М.

С сортировочной машины отобранная щепа поступает в силос хранения щепы. Щепу с размерами, превышающими установленные, передают на дополнительное измельчение в молотковый дезинтегратор ДЗН-1, а затем возвращают в рубительную машину. Мелочь, отсеивающуюся в процессе сортирования, удаляют из цеха как отходы.

Кондиционную щепу направляют в бункеры запаса или расходные бункеры в размольном отделении. Устанавливаем три бункера марки ДБО-60, один из которых — резервный.

Из расходного бункера через бункер-питатель щепа, предварительно подогретая насыщенным паром температурой 160 оС в подогревателе, подается в пропарочный аппарат. Устанавливаем две пропарочные установки «Бауэр-418». Пропарочный котел рассчитан на давление до 1 МПа. Щепа проходит через пропарочный котел под воздействием винтового конвейера. Время пребывания щепы в котле от 1 до 10 мин.

Щепа при том же давлении винтовым конвейером подается в размольный аппарат. В качестве размольного аппарата используем дефибратор марки RТ-70. Температуру в дефибраторе поддерживаем подачей насыщенного пара. Пар одновременно служит для удаления из реакционного пространства дефибратора кислорода воздуха, разрушающе действующего на древесину. Подачу пара в аппарат осуществляют через паровой клапан. Расход пара составляет 700 — 1500 кг/т, в зависимости от породы древесины. Щепа, войдя в размольную камеру, лопатками вращающегося диска направляется между дисками к размольным секторам, которые размалывают ее на волокна.

Полученная древесноволокнистая масса под воздействием давления пара и лопаток вращающегося диска подается в отводящий патрубок к выпускному устройству. Древесноволокнистая масса, пройдя выпускное устройство, попадает в диффузор, в котором происходит ее постепенное расширение, и она с большой скоростью вместе с паром попадает в циклон, откуда волокна, потерявшие в результате самоиспарения некоторое количество влаги, направляются к мельнице вторичного размола — рафинатору. Волокно из дефибратора выходит влажностью 40 — 60%.

Для улучшения свойств плит в щепу или древесноволокнистую массу вводятся гидрофобизирующие добавки. Эмульсию парафина вводят через специальные форсунки пропарочной установки перед размолом щепы на волокна из расходного бака парафина. Смешение волокна с водорастворимой феноло-формальдегидной смолой СФЖ-3014 происходит в смесителе 10, который установлен между ступенями сушки.

После размола волокно подается в циклон сушилки первой ступени 9. Для проведения первой стадии сушки устанавливаем четыре аэрофонтанных сушилки, одна из которых является резервной. В качестве агента сушки служит воздух, нагретый в калорифере до температуры до 160 оС. Воздух и волокно движутся при помощи центробежного вентилятора при давлении 22 МПа. После первой ступени влажность древесноволокнистой массы снижается до 40%.

Далее волокно направляется в сушилку второй ступени. Вторая ступень сушки проводится в барабанных сушилках. Волокно после первой ступени сушки через ротационный затвор подается в сушильный барабан, в котором, продвигаясь по барабану, оно перемешивается с агентом сушки. Агент сушки подается в сушильный барабан через специальный канал по касательной к цилиндрической поверхности. Поток подхватывает волокно и проходит через сушильный барабан по винтообразной линии при интенсивном теплообмене и перемешивании. Затем волокно выдается из сушилки через специальный ротационный затвор. В сушилке второй ступени используют принцип низкой температуры при большом объеме агента сушки. Температура воздуха на входе в сушилку составляет 180 — 200 оС, а объем воздуха, проходящего через сушилку, приведенный к стандартной температуре 21 оС, составляет 52500 м3/ч. После второй ступени сушки волокно имеет влажность не более 8%.

Далее волокнистая масса направляется в формующую машину 12. Для формования ковра используют двухсеточные вакуумформующие машины, в которых формование осуществляется осаждением волокон массы потоком воздуха, проходящим сверху вниз через движущееся сетки. Ковер настилается на движущуюся сетку, объединяющую три камеры и ленточно-валковый пресс. Волокно из бункеров-дозаторов поступает в соответствующую камеру, воздух из которой отсасывается вентилятором, создающим вакуум, а также системой для удаления излишних волокон от калибрующего валика. По ширине камеры древесноволокнистая масса распределяется с помощью качающегося сопла. Величина вакуума под сеткой в камерах составляет соответственного, 20 — 30 кПа. В зависимости от плотности выпускаемых плит определяется высота настилаемого слоя. При плотности 1 т/м3 значение массы 1 м2 ковра соответствует толщине древесноволокнистой плиты в мм.

Сформированный на вакуумформирующей машине непрерывный ковер поступает на ленточный пресс предварительной подпрессовки, предназначенный для обеспечения транспортабельности ковра, а так же для рационального использования горячего пресса, сокращения величины просвета между его плитами и увеличения скорости их смыкания. Удельное давление в прессе наращивают постепенно. Удельное давление подпрессовки равно 0,1 — 0,15 МПа; линейное давление составляет 1400 Н/см. Работа пресса синхронизируется с работой формирующей машины. Скорость бесступенчато регулируется от 9 до 50 м/мин.

Далее осуществляют раскрой непрерывного ковра на полотна. Из ленточного пресса ковер движется по ленточному конвейеру к пилам поперечной резки, предназначенных для раскроя бесконечного ковра на полотна. Туда же, поверх основного ковра, из формующей головки отделочного слоя поступает волокно, сформированное в виде тонкого ковра, для нанесения отделочного слоя на плиты. Затем пилами продольной резки 16 осуществляют обрезку ковра до заданной ширины. Качающийся конвейер — типпель распределяет полотна на двухъярусную систему ленточных конвейеров. Эта система состоит из трех секций двухъярусных конвейеров, обеспечивающих подачу полотен в загрузчик пресса и запас полотен на то время, пока загрузчик горячего пресса не может принять их.

Древесноволокнистые полотна подаются в пресс загрузчиком. Загрузочное устройство, обеспечивающее бесподдонную загрузку древесноволокнистых плит в пресс, состоит из неподвижной рамы, загрузочной этажерки, механизма подъема и опускания этажерки, двадцати двух конвейеров-загрузчиков с индивидуальными приводами. Конечный выключатель останавливает загрузчик, после чего он движется назад, оставляя полотна в прессе.

В зависимости от породного состава сырья и применяемого типа связующего температура прессования на разных заводах колеблется в пределах 180 — 260 °С. Для древесины мягких лиственных пород температура прессования равна 180 — 220 °С, для твердых пород — 230 — 260 °С. Для получения волокнистых плит плотностью 1 г/см3 необходимо иметь на начальном этапе прессования удельное давление 6,5 — 7 МПа. Время выдержки при максимальном давлении определяется влажностью ковра, температурой прессования, а также термохимической обработкой сырья. Выдержка при максимальном давлении во избежание появления пузырей и пятен вследствие скапливающегося в полотне пара не должна превышать 40 с. Для удаления пара целесообразно снижение давления. Давление снижают до величины несколько меньшей, чем давление пара в полотне, которое определяется температурой нагревательных плит пресса и условиями термохимической обработки сырья. Продолжительность прессования зависит от заданной толщины готовой плиты. Полный цикл прессования должен регулироваться таким образом, чтобы после прохождения плитами пресса они имели влажность 0,3 — 0,5 %.

После прессования древесноволокнистые плиты системой рычагов разгрузочного устройства передаются в разгрузочную этажерку, а оттуда по одной направляются на конвейер для обрезки и кондиционирования.

После пресса плиты имеют влажность менее 1 % и высокую температуру. В процессе разгрузки пресса, обрезки кромок и заполнения вагонеток плиты охлаждаются до 50 °С и набирают влаги до 2 %. Равновесная влажность плит в нормальных условиях (при температуре 20°С и относительной влажности воздуха 65%) составляет 5 — 9%. Поэтому плиты после стадии прессования поступают на стадию кондиционирования. Загрузочное устройство обеспечивает автоматическую загрузку плит в вагонетки, которые затем подаются в камеры кондиционирования. Время кондиционирования 3 — 5 ч.

После камеры кондиционирования плиты на участок раскроя и механической обработки подаются электропогрузчиками. Затем они укладывают на приемную площадку конвейера, а оттуда по одной подаются к станку продольной распиловки. Скорость подачи регулируется от 10 до 75 м/мин. Станок продольной распиловки имеет три пилы, из которых две крайние служат для обрезки кромок, а центральная при необходимости может выполнить продольный распил: Крайние пилы снабжены устройствами для дробления кромок шириной до 50 мм. Размер плиты после чистой обрезки, мм: максимальный 1830, минимальный 1700.

Далее плиты поступают на станок поперечной распиловки, оснащенный пятью пилами, положение которых регулируется. Наружные пилы имеют устройства для дробления кромок шириной до 50 мм. Максимальная длина плит после обрезки — 5500 мм.

Плиты после обрезки штабелируются укладчиком и попадают в накопитель плит, откуда транспортируются автопогрузчиком.

Расчет и подбор основного и вспомогательного оборудования для производства ДВП мокрым способом

Подбор рубительной машины

Сырье подается в производство в виде кондиционной щепы. Подготовка сырья к производству плит, состоящая в приготовлении кондиционной щепы, включает следующие операции: разделку древесины на размеры, соответствующие приемному патрону рубительной машины; рубку древесины на щепу; сортировку щепы для отбора требуемого размера с доизмельчением крупной фракции и удалением мелочи; извлечение из щепы металлических предметов; промывку щепы для очистки ее от грязи и посторонних включений.

Для приготовления щепы используем барабанную рубительную машину ДРБ-2.

Производительность аппарата составляет 4 — 5 м3/ч, диаметр барабана 1160 мм и число режущих ножей — 4.

Из расчетов материального баланса получаем, что в рубительное отделение поступает 243661,95 кг влажной древесины в сутки, т.е. 10152,58 кг в час. Принимая плотность древесины равной 1540 м3/кг, получим:

,58/1540 = 6,59 м3/ч

Согласно расчетам необходимо установить две рубительные машины.

Подбор сортировочной машины

Полученную щепу после рубительных машин сортируют, в результате чего отбирают технологическую щепу, соответствующую предъявленным к ней требованиям.

Согласно материальному балансу на сортировку поступает 236565 кг влажной щепы в сутки, что составляет 9857 кг в час. Принимая средневзвешенную условную плотность древесного сырья равную 650 кг/м3, определим насыпную плотность ρн, кг/м3, по уравнению:

ρн = ρ · kп (1)

где kп — коэффициент полнодревесности для щепы, равный 0,39.

Получим:

ρн = 650 ·0,39 = 253,5 кг/м3

Тогда получим, что на сортировку поступает 9857/253,5 = 39 насыпных м3 в час.

Для сортировки технологической щепы используем сортировочную машину гирационного типа модели СЩ-1М, техническая характеристика которой приведена в табл. 3.

Таблица 2. Техническая характеристика сортировочной машины

Показатели	Значение
Производительность, насыпных м3/ч	60
Число сит	3
Наклон сит, град	3
Мощность электродвигателя, кВт	3
Масса, т	1,3

Подбор дезинтегратора

Для измельчения крупной щепы используют молотковые дезинтеграторы. Выбираем дезинтегратор типа ДЗН-1, техническая характеристика которого приведена в табл. 3.

Таблица 3. Техническая характеристика дезинтегратора ДЗН-1

Показатели	Значение
Производительность, насыпных м3/ч	18
Габаритные размеры, мм
длина		1620
высота	825
Масса, кг	2248
Мощность электродвигателя, кВт	11,4

Подбор расходных бункеров кондиционной щепы

Кондиционную щепу направляют в бункеры запаса или расходные бункеры в размольном отделении. По конфигурации в плане бункеры запаса бывают двух типов: прямоугольные и круглые.

Используем прямоугольные бункера, располагая их в здании отделения приготовления щепы. При небольших запасах щепа может храниться в вертикальных бункерах. Используем бункер типа ДБО-60, техническая характеристика которого приведена в табл. 4.

Таблица 4. Техническая характеристика вертикального бункера ДБО-60

Показатели	Значения
Емкость бункера, м3	60
Число выгрузочных винтовых конвейеров	3
Производительность одного винтового конвейера, м3/ч	3,8 — 40
Установленная мощность двигателей, кВт	21,9
Высота опор, м	4
Общая высота бункера, м	11,75
Общая масса бункера, т	18,5

Требуемое количество бункеров nб определяем по формуле:

б = Gщ · t/Vб · ρн · kзап (2)

где Gщ — часовая потребность проектируемого цеха в технологической щепе, кг/ч (по данным материального баланса Gщ = 9857 кг/ч); t — время, в течении которого бункеры обеспечивают бесперебойную работу потока, ч (при работе отделения по подготовке щепы в три смены t = 3 ч); Vб — объем бункера, м3; ρн — насыпная плотность щепы, кг/м3(определяли в пункте 4.2); kзап — коэффициент заполнения рабочего объема бункера (для вертикальных kзап = 0,9).

Получим:

б = 9857 · 3/60 · 253,5 ·0,9 = 2

Соответственно устанавливаем три бункера, один из которых — резервный.

Подбор пропарочной установки

Из бункера-питателя щепа винтовым дозатором подается в барабанный питатель низкого давления, из которого направляется в подогреватель, где подогревается насыщенным паром, температурой 160°С. В выходной секции подогревателя вмонтирована форсунка, через которую в него вводится в расплавленном состоянии парафин, распыляемый сжатым воздухом с давлением 0,4 МПа. Из подогревателя пропитанная парафином щепа поступает непосредственно в аппарат гидродинамической обработки. На заводах древесноволокнистых плит используют аппараты непрерывного действия различных систем.

Устанавливаем пропарочноразмольную систему «Бауэр-418», имеющую следующие характеристики: пропарочный котел горизонтальный, трубчатого типа, диаметром 763 мм, длинной 9,15 м, рассчитанный на давление до 1 МПа. Производительность пропарочной установки — до 5 т/ч.

Согласно расчетам материального баланса на пропарку поступает 238 т пропитанной парафином щепы в сутки, что составляет около 10 т/ч. Соответственно необходимо установить две пропарочных установки.

ЗАКЛЮЧЕНИЕ

Комплексное использование древесины имеет своей целью повышение экономической эффективности лесной и деревообрабатывающей промышленности путем сокращения лесозаготовок и одновременно полного использования древесных отходов и низкосортной древесины в качестве технологического сырья. Эта проблема продолжает оставаться актуальной, несмотря на то, что бережное отношение к природным ресурсам и охрана окружающей среды стали естественным требованием, предъявляемым к деятельности людей.

Необходимо более полно использовать лесосырьевые ресурсы, создавать комплексные предприятия по лесовыращиванию, заготовке и переработке древесины. Решению проблемы безотходного производства в лесной, целлюлозно-бумажной и деревообрабатывающей промышленности способствует производство плитных (листовых) материалов, так как их изготавливают из различных древесных отходов и неделовой древесины.

Применение плитных материалов в строительстве повышает индустриализацию производства и обусловливает сокращение трудозатрат. В мебельном производстве их применение обеспечивает экономию трудозатрат и позволяет сокращать потребление более дорогих и дефицитных материалов.

Расчетами установлено, что 1 млн. м2 древесноволокнистых плит заменяют в народном хозяйстве 16 тыс. м3 высококачественных пиломатериалов, для производства которых необходимо заготовить и вывезти 54 тыс. м3 древесины. Выпуск 1 млн. м2 древесноволокнистых плит обеспечивает экономию более 2 млн. руб. за счет уменьшения объемов лесозаготовок и вывозки, расходов на лесовозобновление; железнодорожный транспорт, также сокращения численности рабочих на лесоразработках.

СПИСОК ИСПОЛЬЗОВАННЫХ ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ

1. Ребрин С.П., Мерсов Е.Д., Евдокимов В.Г. Технология древесноволокнистых плит, изд. “Лесная промышленность”, М., 1971. 272 с.

. Карасев Е.И. Оборудование предприятий для производства древесных плит. — М.:МГУЛ, 2002. — 320 с.

. Соколов П.В. Сушка древесины. “Лесная промышленность”, М., 1968. 340с.

. Волынский В.Н. Технология древесных плит и композитных материалов. Спб.: Издательство «Лань» , 2010. — 336 с.

. Степанов Б.А. Материаловедение для профессии связанных с обработкой дерева. — М.: ПрофОбрИздат, 2001.-328 с.

. http://revolution.allbest.ru

Какая толщина у ДВП?

Толщина ДВП (деревянно-волокнистых плит) может варьироваться в зависимости от производителя и назначения плиты. Обычно толщина ДВП может быть от 2 мм до 50 мм и более.

Наиболее распространенные толщины ДВП для мебельных изделий — 3 мм, 4 мм, 6 мм, 8 мм, 10 мм, 12 мм, 16 мм, 18 мм, 22 мм и 25 мм.

Выбор толщины ДВП зависит от цели использования и конструкции изделия. Например, для изготовления тонких деталей мебели, таких как задние стенки шкафов или ящиков, может быть достаточно тонкой ДВП, тогда как для изготовления более массивных деталей, например, столешницы или полок, может потребоваться более толстая ДВП.

Видео. Технология производства ДСП
