Техники для соединения элементов деревянных конструкций: изготовление прочных соединений деревянных балок
Для осуществления базового соединения деревянных компонентов применяются элементы «шип» и «гнездо». Гнезда для шипов, а также отверстия для проушин, создаются через процесс долбления по предварительной разметке. Для выполнения этой операции применяются долото и стамески.
Если вам интересно, как осуществить соединение деревянных балок, то долбление гнезд и шипов может быть одним из вариантов для этой задачи.
Долото (рис. 1) бывают плотничные и столярные. Ручки долот делают из сухой древесины лиственных пород: бука, граба, клена, ясеня и др. Инструмент должен быть остро заточен; выкрашивания на лезвии не допускаются. В случае сквозного гнезда заготовку размечают с обеих сторон (рис. 2, а), в случае несквозного — с одной (рис. 2, б). Сквозное гнездо сначала выбирают с одной стороны заготовки, затем — с другой.
Долото подбирают по ширине гнезда. Для удобства одинаковые гнезда иногда выбирают одновременно в нескольких деталях, сложенных в стопу. Долото для работы ставят фаской внутрь гнезда, отступив от линии разметки на 1…2 мм (рис. 2, в). Это необходимо для зачистки гнезда стамеской. Во время работы долото держат перпендикулярно. За первым ударом по долоту, поставленному поперёк волокон, перерезаются волокна, за вторым ударом по долоту, отставленному внутрь гнезда, отделяется стружка (рис. 2, г).
 |
| Рис. 1. Долото: а — плотничное (ширина лезвия — 16, 20, 25 мм); б — столярное (ширина лезвия — 6, 8, 10, 12, 16, 20 мм). |
 |

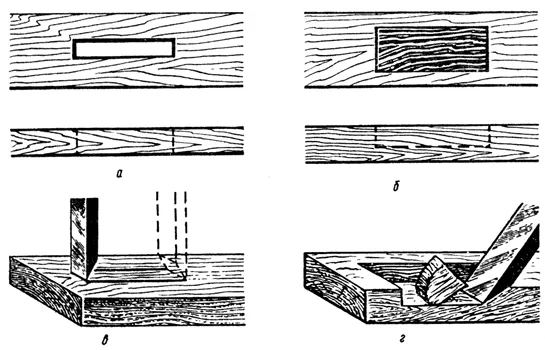

| Рис. 2. Долбление гнезд долотом: а — сквозное гнездо; б — несквозное гнездо; в — положение долота; г — прием долбления. |
 |
| Рис. 3. Киянки: а — круглая; б — призматическая. |
 |

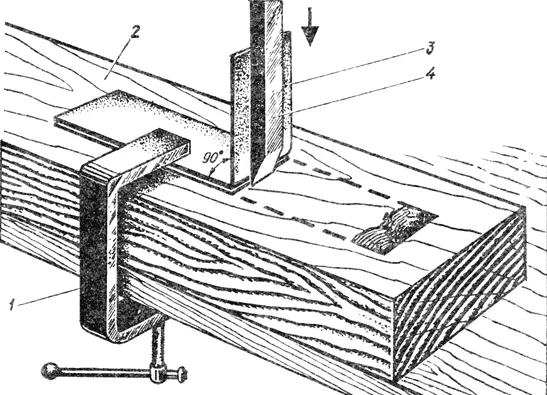

| Рис. 4. Использование упора при долблении: 1 — струбцина; 2 — деталь; 3 — металлический упор; 4 — долото. |
| Рис. 5. Стамески: а — плоская (ширина лезвия — 4, 6, 8, 10, 12, 16, 20, 25, 32, 40, 50 мм); б — полукруглая (ширина лезвия — 4, 6, 8, 10, 12, 16, 20, 25, 32, 40 мм). |
Стружку подрезают обязательно на всю глубину гнезда — до прорубленных волокон, иначе не получится гнездо с ровными краями. При долблении проушин, когда боковые стороны гнезда подпилены, выполняют поднутривание, т. е. подрезают углы проушины под последующее чистовое долбление.
Киянки, которыми при долблении наносят удары по инструменту, бывают круглыми или призматическими (рис. 3). Материалом для киянок служит древесина вяза, граба, калины.
При, долблении отверстия в толстой заготовке рекомендуется пользоваться упором (рис. 4), представляющим собой металлическую полоску толщиной 1 — 1.5 мм, выгнутую под углом 90°. Такой упор крепят на брусе струбциной. Чтобы при зажиме не испортить поверхность детали, под полоску необходимо подложить прокладку.
Стамесками (рис. 5) обрабатывают гнезда, кромки, пазы и фаски. Криволинейные поверхности обрабатывают полукруглыми стамесками, все остальные — плоскими. Угол затачивания стамесок — 25°.
Приёмы работы стамеской показаны на рис. 6. Производя резание стамеской, левой рукой регулируют толщину снимаемой стружки и направление резания, а правой продвигают стамеску. В тонких деталях гнезда и проушины выдалбливают стамесками с применением киянки, во всех других случаях используют нажим руки.
Так как инструмент имеет острую режущую часть, то всякая потеря внимания во время работы неизбежно ведет к травме, поэтому при работе стамеской нужна предельная внимательность и знание основных правил пользования ею. Запрещается резать стамеской на себя, с упором детали на грудь, с расположением детали на коленях, на весу и в направлении поддерживающей руки.
В продаже бывают стамески кованые, обладающие лучшими режущими качествами, и штампованные. Полукруглые стамески с небольшой шириной режущей части, а также стамески-клюкарзы изготавливают, как правило, сами мастера. Они служат для выбирания древесины в круглых гнездах при выполнении несложных резных работ. Такие стамески бывают и в наборах инструментов для резьбы по дереву.
Для работы столяру достаточно иметь два долота с лезвием шириной 6 и 12 мм, а также набор стамесок с лезвием шириной от 2 до 16 и 25, 40 мм.
 |

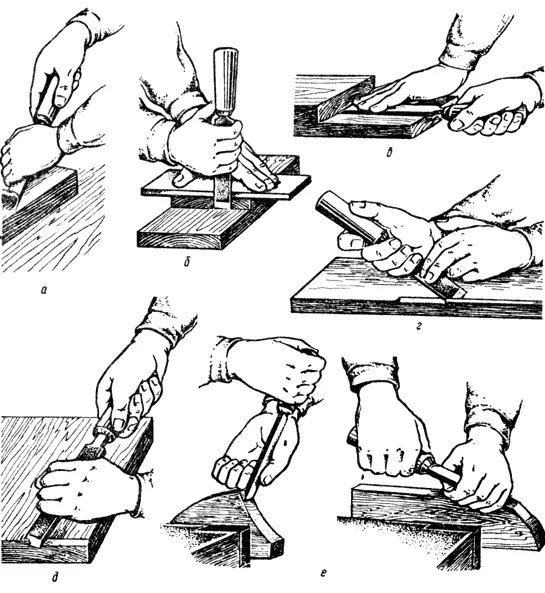

| Рис. 6. Работа стамеской: а — подстрагивание; б — поперечное подрезывание; в — подрезывание вдоль волокон; г — снятие фаски на ребре; д — снятие фаски на торце; е — зачистка торца. |
Резец, режущий древесину, встречает ее сопротивление. Величину сопротивления, которую резец встречает на площади 1 м2 поперечного сечения стружки, называют удельным сопротивлением резанию. При резании древесины различают углы, образуемые передней и задней гранями резца с поверхностью обработки (рис. 8).
Угол между передней и задней гранями резца называют углом заточки. Для строгальных ножей и стамесок он составляет 20…30° и зависит от твердости обрабатываемого материала.
Угол между передней гранью резца и поверхностью обработки называют углом резания. У строгальных ножей ручного инструмента он составляет 45…50°, а станочного — 45…65°. Чистота обработки поверхности зависит от величины угла резания — чем он больше, тем ровнее поверхность. Увеличение угла резания увеличивает силу резания. Чистота обработки поверхности зависит от скорости вращения инструмента и подачи материала. Другими словами, чем больше скорость вращения инструмента и меньше скорость подачи, тем выше чистота обработки поверхности. Угол между задней гранью резца и поверхностью обработки называют задним углом. Величина этого угла зависит от угла заточки и угла резания.
Различают три основных варианта резания (рис. 9): поперек волокон, вдоль волокон и резание в торец. Резание в торец требует наибольших усилий. Резание наискось (под углом к направлению волокон) выполняют при косослойной или свилеватой древесине. Резание вдоль волокон в 2…2,5 раза меньше чем резание поперек волокон.
Сила резания зависит не только от угла заточки и угла резания, но и от твердости древесины, ширины лезвия резца, влажности древесины, направления резания, заточки резца и сил трения об опилки и стружку.
Твердая древесина (дуб, бук, ясень, груша и др.), а также древесина, имеющая сучки, свилеватость, косослой, при обработке требует больших усилий. Неоднородность структуры древесины предопределяет неодинаковую величину сопротивления, зависящую от направления резания.
Форма стружки зависит от направления резания. При резании в торец стружка получится в виде опилок. При резании вдоль волокон образуется лентообразная стружка. При резании древесины поперек волокон получается стружка в виде мелкой щепы, а обработанная поверхность становится шероховатой.
Затупление резца требует увеличения силы резания. Тупой резец не перерезает, а вжимает и рвет древесину. Из-за затупления резца после 4 ч работы сила резания возрастает в 1,5 раза. Тупой резец увеличивает трение между резцом и стружкой, требующей дополнительных усилий и перегрева резца.
Влажная древесина обрабатывается легче, чем сухая, из-за твердости последней. Однако чистота обработки влажной древесины ниже из-за ворсистости.
Чистота обработки древесины зависит от направления резания. Резание вдоль волокон дает гладкую поверхность. При резании поперек волокон чистота обработки возможна при остром резце и очень тонкой стружке. Резец, обрабатывающий древесину, углубляется в нее, стружка из-за эластичности отделяется до того, как прикоснется резец, и обрабатываемая поверхность имеет шероховатость. Это характерно при резании поперек волоки (рис. 10,а). Для получения чистоты обработки поверхности перед резцом ставят подпорную линейку. Чистую поверхность можно получить, если резец строгального инструмента (ручного, электрифицированного или станочного) дополнить стружколомателем (рис. 10,в, г). Он увеличивает угол резания, ломает стружку, превращая в спираль. Чем тоньше толщина стружки, тем лучше чистота обработки поверхности.
Увеличение резцов (зубьев дисковой пилы, ножей на валу строгального станка и т. д.) уменьшает толщину стружки и повышает чистоту обработки.На качество обработки древесины любой породы, включая наличие пороков (сучки, косослой, свилеватость и др.), влияет скорость движения резца. С увеличением скорости вращения режущего инструмента становится более мелкой волнистость стружкообразования, что повышает чистоту обрабатываемой поверхности. На чистоту обработки отдельных участков влияют пороки, свойства древесины, острота резцов, неточность в разметке, нарушение технологии.Деформации древесины, вызванные ее влажностью, превосходят допустимые в деревеобработке отклонения в размерах. До обработки пиломатериалов для плотничных и столярных деталей проверяют влажность древесины.
