Прокладывание кабеля под дорогой: требования и методы осуществления
Сложности в реализации и особенности эксплуатации подземных кабельных линий вполне оправдываются продолжительным сроком службы таких линий. В данной статье мы постараемся кратко изложить процесс прокладки кабеля под дорогой.
Кабель, проложенный под землей, эксплуатируется в тяжелых условиях. На кабель воздействуют сила тяжести слоя земли, силы растяжения, скручивания, а так же природные факторы, температура и влажность. А линия, расположенная под дорогой, испытывает дополнительные нагрузки, вес проезжающих машин. Поэтому подходит не всякий кабель, для прокладки линии под дорогой.
Для таких целей подойдет кабель марки:
- ААБл, ААБ2л.
- ААШв, ААШп.
- АСБ, ААПл, ААП2л.
- АСПл.
- АВБбШв, АВБбШп, АПвБбШв.
Эти кабели имеют защитную оболочку, устойчивую к механическим повреждениям и химически устойчивы к агрессивной среде. Обычные кабеля типа АВВГ и ВВГ, прокладывать в земле, без дополнительной защиты не разрешается.
При проектировании кабельной траншеи, необходимо обходить крупные деревья, радиусом не менее чем два метра. А от кустарников делать отступ не менее метра. Избегать мест с высокой нагрузкой на почву, стоянки и автодороги, дорожные подъезды.
При прохождении мест с интенсивной нагрузкой, кабель дополнительно защищают, помещают в защитные трубы ПНД, или из асбоцемента, или специальную пластиковую гофру.
Оборудование кабельной траншеи. Глубина траншеи должна быть ниже уровня промерзания грунта, но не меньше 70-80 сантиметров. Ширина траншеи под укладку кабеля делается 20-30 сантиметров. Если кабелей несколько, то добавляется еще 10 сантиметров в ширину, на каждый кабель. Дно будущей траншеи очищают от крупных камней, корней, металла и другого мусора. Утрамбовывают дно, и подсыпают подушку из песка слоем 10 сантиметров. Кабель в траншее не должен быть натянутым, а свободно лежать змейкой, извиваясь подобно змее.
На проложенный кабель высыпается еще слой песка. А сверху этой подушки размещают предупредительные сигнальные ленты. Что бы в будущем при производстве земельных работ, случайно не повредить кабель.
Важно! При прокладке подземной линии используйте кабель одним куском. Соединения кабелей, проложенных под землей, производят специальными кабельными муфтами, установку которых производят специалисты.
Самостоятельно, не специалисту, выполнить надежное и качественное соединение в муфте нереально.
Прокладка траншеи под дорожным полотном. Любое пересечение дороги, воздушной линией или подземной кабельной трассой, требуется согласование с администрацией поселка или города.
Есть несколько методов прокладки кабеля под дорогой:
- Бестраншейная прокладка. Метод не требующий разрушения асфальтового покрытия.

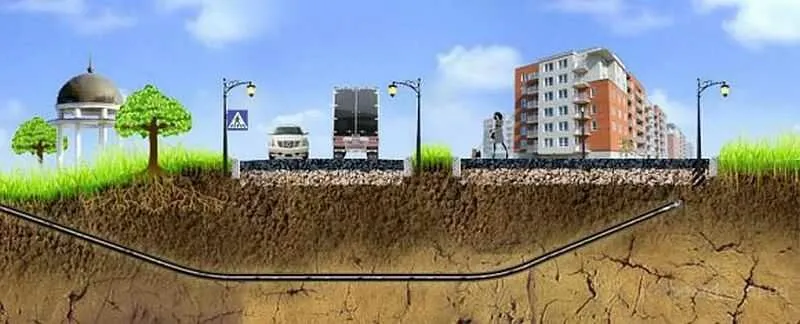

- Прокалывание слоя грунта горизонтальным бурением метод ГНБ. Специальные установки бурят почву, намного ниже дорожного покрытия горизонтально. Таким методом, также прокладывают кабельные трассы под железной дорогой, под водоемами, под зданиями.
- Траншейная прокладка с разрушением дорожного покрытия. Снимается верхний слой асфальта, и роится траншея глубиной не менее 1 метра в глубину. На этом участке кабель прокладывают в защитной трубе.
Какую гофру использовать для прокладки кабеля в земле?
Для прокладки кабеля в земле рекомендуется использовать гофру из специального полиэтилена, который устойчив к воздействию влаги, химических веществ, солнечных лучей и механических повреждений. Такие гофры обычно имеют высокую прочность, гибкость и долговечность, что позволяет использовать их для прокладки кабеля на длительный период времени.
Кроме того, гофры для прокладки кабеля в земле должны иметь специальные уплотнительные кольца, которые обеспечивают герметичность прокладки и защищают кабель от влаги и пыли.
Например, для прокладки кабеля в земле можно использовать гофры из ПНД (полиэтилена низкого давления), ПВХ (поливинилхлорида) или других материалов, которые соответствуют требованиям безопасности и надежности прокладки кабеля в земле.
