Полное расшифрование аббревиатуры ПНД – полиэтилен низкого давления. Производственный процесс базируется на использовании шнекового экструдера. Этот метод позволяет получить гибкую и легкую трубу, устойчивую к коррозии. Если вы интересуетесь, как осуществляется соединение ПНД труб, это также важный аспект.

Способы соединения ПНД труб

Если задать специалисту вопрос, как соединить трубу ПНД, он, наверное, улыбнется. Процесс стыковки настолько прост, что его способен выполнить любой. Различают два типа соединения виниловых труб: разъемное и неразъемное. Первый вариант происходит с помощью фитингов и доступен для выполнения в домашних условиях. Второй основан на пайке пластика и чаще всего применяется на производстве.

Неразъемная стыковка ПНД труб

Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга. Существуют два вида соединения труб ПНД с применением сварки.

Сварка электромуфтами

Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.

Процесс пайки состоит из следующих действий:

• два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
• заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.

На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.

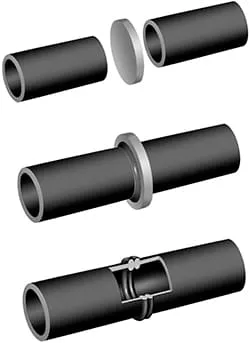

Стыковка контактной сваркой

Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.

Выполняется соединение контактной сваркой по следующему принципу:

• в зажимах станка фиксируют две заготовки одинакового диаметра;
• после центровки труб приступают к нагреву их концов до начала плавления пластика;
• паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.

После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.

Разъемная стыковка ПНД труб

В домашних условия хозяину достаточно знать, как соединить трубы ПНД фитингами, ведь разъемное соединение намного удобнее, чем пайка. Кстати, самый простой способ стыковки называется «в раструб». Он применим при укладке канализации из полиэтилена низкого давления и основан на введении одного конца полипропиленовой трубы в раструб второй заготовки. Для уплотнения стыка используют силиконовые или резиновые манжеты.

Соединение труб фитингами

Перед тем, как рассказать, как правильно соединить трубы ПНД для водопровода фитингами, рассмотрим, что собой представляет эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производитель выпускает колена, тройники, крестовины и ровные переходники. Существуют два типа фитингов из ПВХ:

• компрессионные — для стыковки заготовок одинакового диаметра;
• редукционные — для стыковки заготовок разного диаметра.

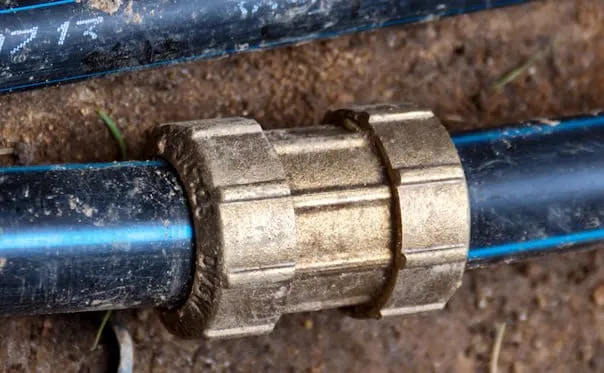

Как соединяют трубы ПНД с пластмассовыми фитингами? Устройство и принцип использования зажимов одинаков. Фитинг состоит из корпуса, внутрь которого вводят два конца заготовки. Зажимной гайкой-крышкой затягивают соединение, накручивая ее на корпус фитинга по резьбе. Уплотнительное кольцо обеспечивает герметичность стыка. Зная, как соединять трубы ПНД фитингами, можно стыковать трубы, изготовленные из других материалов, например, полипропилена или металлопластика.

Соединение труб ПНД фланцами

Для стыковки пластикового трубопровода с насосным оборудованием, металлической запорной арматурой или соединения магистрали большого диаметра применяют фланцы. Разъемный узел состоит из двух частей:

• компрессионный фланец предназначен для фиксации на трубе ПНД;
• монтажным фланцем зажимают первую деталь, фиксируя болтами к аналогичному элементу на запорной арматуре или насосе.

Принцип фиксации фланца на трубе из полиэтилена одинаков, как и в случае с компрессионной муфтой.

*Для соединения ПНД 160 мм без сварки, используйте фланцы.

Как видите, проводить соединение водопроводных ПНД труб можно даже самостоятельно в домашних условиях без специальных знаний. Нужно только правильно подобрать способ стыковки с учетом озвученных преимуществ и недостатков.

Как выправить трубу ПНД?

Для выправления трубы ПНД потребуется использовать специальный инструмент — трубогиб. Трубогиб представляет собой устройство, которое позволяет деформировать трубу до нужной формы и угла. Для того чтобы выправить трубу, следует выполнить следующие действия:

1. Подготовить трубогиб и накладки на нужный диаметр трубы.

2. Прикрепить трубогиб к трубе и убедиться, что труба зафиксирована надежно.

3. Начать плавно наклонять рукоятки трубогиба в нужном направлении, следя за тем, чтобы труба оставалась целой.

4. Когда нужный угол и форма трубы достигнуты, остановить процесс и снять трубу с трубогиба.

Важно помнить, что выправление трубы ПНД — это процесс требующий определенных навыков и инструментов, поэтому, если вы не уверены в своих способностях, лучше обратиться за помощью к специалистам.
