Расчет тепловой энергии на отопление помещений

Расчет тепловых потерей является важным документом, который позволяет определить суточное и годовое потребление тепла для любого сооружения. При расчете необходимо учитывать тип сооружения, будь то частный дом, многоэтажное здание или другой вид сооружения.

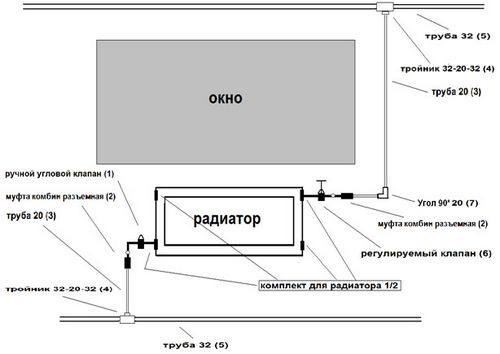

Схема радиаторов отопления.

Содержание:

• Расчеты энергии
• Первая и вторая формулы для расчета
• Лучшая формула для расчета
• Подведение итогов

При расчете тепловой энергии необходимо учитывать достаточно много факторов.

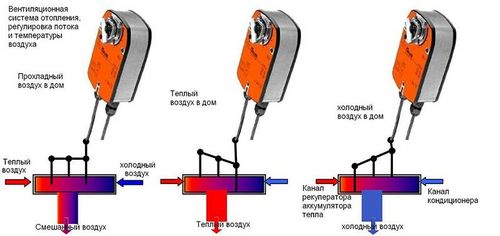

Схема вентиляционной системы отопления.

Во-вторых, для проведения необходимых расчетов, необходимо учитывать еще и количество проживающих (работающих) в этом здании людей. Разумеется, что наряду с типом здания необходимо принимать во внимание еще и такие факторы, как его функциональное предназначение, а также конструкции крыши, стен и полов этого сооружения. Помимо этого учитываются габариты крыш, полов, стен и т.д. И последним фактором, на который необходимо обращать внимание, является температурный режим каждого отдельно взятого помещения в сооружении, где будет производиться расчет тепловой энергии, при этом расчеты никак не зависят от того, что будет потреблять котел в качестве топлива. Использование котла на газе, количество потребления топлива — все эти факторы имеют свое значение.

Если расчеты произвести верно, можно будет с легкостью определить мощность, которую должен иметь котел (его потребление материалов), подобрать необходимое оборудование и получить ТУ.

Расчеты энергии

В первом случае перед тем, как приобрести котел того или иного вида, необходимо произвести определенный тепловой расчет, исходя из которого можно будет подобрать котел, который будет работать наиболее эффективно, и вы сможете получить бесперебойное горячее водоснабжение и хороший обогрев всего сооружения целиком. Мощность будущей отопительной системы определяется достаточно легко. Она представляет собой сумму тепловых затрат на обогрев всего помещения и на другие нужды подобного рода.

Схема организации системы отопления двухэтажного частного дома.

Далеко не каждый котел сможет подойти, а это значит, что необходимо приобретать котел именно такой мощности, который будет работать даже при самых максимальных нагрузках, и при этом срок эксплуатации подобного оборудования не сократится. Для того чтобы добиться необходимых результатов при выборе, необходимо обращать пристальное внимание на этот аспект. Примерно то же касается и выбора оптимального оборудования для отопления помещения в целом. Правильный расчет тепловой энергии не только позволит приобрести те приборы отопления, которые прослужат долго, но и даст возможность немного сэкономить на покупке, а значит, затраты на отопление помещения тоже могут снизиться.

Что касается получения ТУ и согласования на газификацию объекта, то расчет энергии в данном случае является основополагающим фактором. Подобного рода разрешения необходимо получать тогда, когда в качестве топлива предполагается использование природного газа под котел. Чтобы получить документацию такого рода, нужно предоставить показатели годового расхода топлива и сумму мощности отопительных источников (Гкал/час). Разумеется, что получить такую информацию можно только исходя из проведенного расчета тепловой энергии, а затем можно будет приобрести отопительный прибор, который помимо всего прочего сведет к минимуму затраты на отопление. Использование природного газа в качестве топлива под котел сегодня является одним из наиболее популярных способов на отопление помещения.

Вернуться к оглавлению

Первая и вторая формулы для расчета

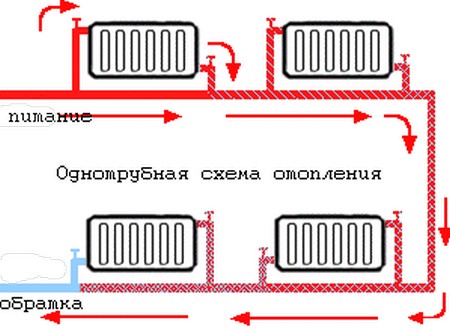

Схема однотрубной системы отопления.

Основная формула, которую используют для расчета: Qгв=Gгв×(tгв — tхв)/1000= … Гкал, где Qгв является количеством тепловой энергии, Gгв — расход горячей воды, tгв — температура горячей воды, tхв — температура холодной воды (не учитывается количество затрат газа на отопление). Все температуры рассчитываются в данном случае в градусах Цельсия. Может быть использована формула Q_т(кВт/час)=V×DT×K/860 (не учитывается количество затрат газа), где Q_т — тепловая нагрузка на помещение, К — коэффициент расхода тепла всего сооружения, V — объем помещения, а DT — разница между температурами внутри сооружения и снаружи. Благодаря этим формулам количество расхода газа на отопление сможет определить каждый самостоятельно.

Коэффициент расхода тепла напрямую зависит от типа конструкции отапливаемого сооружения, а также от изоляции. Чтобы упростить расчеты, можно использовать следующие значения: К=0,6-0,9, если в помещении имеется сравнительно небольшое количество окон, устройство которых состоит из сдвоенных рам, стены с изоляцией, крыша из хорошего материала и др. Этот коэффициент отображает наивысшую степень теплоизоляции помещения. К=1-1,9 — в том случае, если сооружение, для которого производится расчет, имеет среднюю степень теплоизоляции, то есть небольшое количество окон, стены состоят из двойной кирпичной кладки и т.д. К=2-2,9 — используется, когда уровень теплоизоляции помещения низкий — конструкция состоит не из вышеперечисленных материалов, а из других, из-за чего количество расхода тепла увеличивается. Последний уровень коэффициента — от 3 до 4 — используется, если теплоизоляция полностью отсутствует либо очень плохая.

Расчет тепла снаружи и внутри дома необходимо в этом случае производить исходя из степени комфорта, которую можно будет получить, подключив необходимую тепловую установку. Для определения коэффициента разницы между температурами принято использовать значения, которые определены СНиП 2.04.05-91, а именно: 18 градусов Цельсия должно быть в общественных помещениях и в различных производственных помещениях, 12 градусов должны иметь складские помещения, 5 — гаражи и складские помещения, которым не нужно постоянное обслуживание.

Вернуться к оглавлению

Лучшая формула для расчета

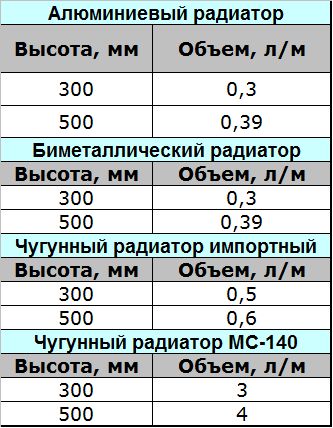

Таблица примеров расчета воды радиаторов в системе отопления.

Стоит сказать о том, что ни первая, ни вторая формула не позволит человеку рассчитать различия между тепловыми потерями здания в зависимости от используемых в здании ограждающих конструкций и конструкций утепления. Для того чтобы наиболее точно произвести необходимые расчеты, должна быть использована несколько усложненная формула, благодаря которой можно будет избавиться от значительных затрат. Эта формула выглядит следующим образом: Q_т(кВт/час)=(100 Вт/м²×S (м²)×К1×К2×К3×К4×К5×К6×К7)/1000 (не учитывается количество затрат газа на отопление). В данном случае S — площадь комнаты. Вт/м² представляет собой удельную величину теплопотерь, сюда входят все показатели расхода тепла — стены, окна и др. Каждый коэффициент умножается на последующий и в этом случае обозначает тот или иной показатель утечки тепла.

К1 — коэффициент расхода тепловой энергии через окна, имеющий значения 0,85, 1, 1,27, которые будут меняться в зависимости от качества используемых окон и их утепления. К2 — количество расхода тепла через стены. Этот коэффициент имеет такие же показатели, как и в случае с потерей тепла через окна. Он может варьироваться в зависимости от теплоизоляции стен (плохая теплоизоляция — 1,27, средняя (при использовании специальных утеплителей) — 1, высокий уровень теплоизоляции имеет коэффициент 0,854). К3 — такой показатель, который определяет соотношение площадей как окон, так и пола (50% — 1,2, 40% — 1,1, 30% — 1,0, 20% — 0,9, 10% — 0,8), следующий коэффициент — температура снаружи помещения (К4=-35 градусов — 1,5; -25 градусов — 1,3; -20 градусов — 1,1; -15 градусов — 0,9; -10 градусов — 0,7).

К5 в данной формуле представляет собой такой коэффициент, который отображает количество стен, выходящих наружу (4 стены — 1,4; 3 стены — 1,3; 2 стены — 1,2; 1 стена — 1,1). К6 представляет тип теплоизоляции помещения, которое находится над тем, для которого производится этот расчет. Если оно обогревается, тогда коэффициент будет равен 0,8, если имеется теплая мансарда, тогда — 0,9, если это помещение никак не обогревается, коэффициент будет равен 1. И последний коэффициент, который применяется при расчете по этой формуле, обозначает высоту потолков в помещении. Если высота равна 4,5 метра, тогда коэффициент равен 1,2; 4 метра — 1,15; 3,5 метра — 1,1; 3 метра — 1,05; 2,5 метра — 1.

Вернуться к оглавлению

Подведение итогов

Итак, именно вторая формула является наиболее точной для проведения расчетов тепловой энергии на отопление (не учитывается количество затрат газа на отопление). Она имеет намного больше коэффициентов, что позволит наиболее точно определить все параметры мощности будущей системы отопления в помещении, благодаря которой затраты на отопление могут снизиться до минимума. Таким образом, если все расчеты будут произведены верно и в соответствии с приведенными выше формулами, можно будет избежать лишних материальных затрат, а также и временных затрат, которые зависят от потребления, например, газа.

Значит, первая, вторая или третья формулы являются обязательными при расчете, так как именно благодаря им можно вычислить оптимальную мощность отопительной системы и свести количество материальных затрат к минимуму.
