Размер окна в котельной частного дома согласно нормативам 2023 года

Если вы планируете строительство нового дома или газификацию существующего, рекомендуем ознакомиться с краткой информацией о требованиях к помещению для установки газового отопительного оборудования.

Общие требования к помещению котельной
Запрещается размещение котельной в жилых помещениях и помещениях с повышенной влажностью. То есть, нельзя организовать топочную в туалете, ванной, гостиной, кабинете,

Общие требования к помещению котельной

Запрещается размещение котельной в жилых помещениях и помещениях с повышенной влажностью. То есть, нельзя организовать топочную в туалете, ванной, гостиной, кабинете, спальне.

Допускается размещение газового отопительного оборудования в кухне, прихожей, коридоре, подсобной комнате. Но лучшим вариантом для обустройства котельной станет отдельное специализированное помещение.

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

• на чердачном или мансардном этаже;
• в подвальном помещении;
• на кухне.

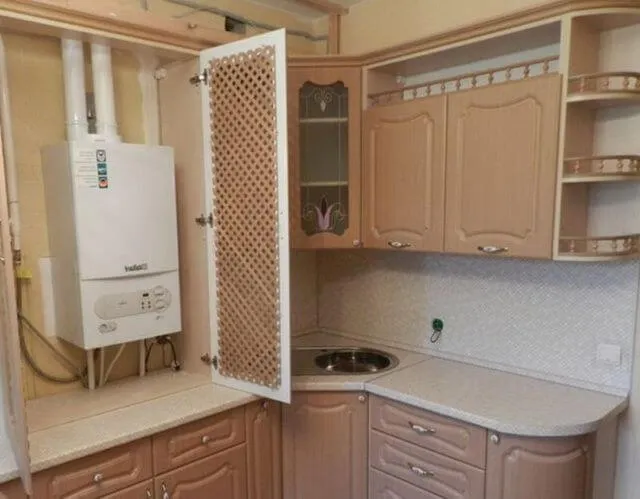

Котел на кухне

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

1. Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
2. При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
3. При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
4. Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
5. Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
6. Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
7. Обязательно наличие естественного освещения и системы вентиляции.

Внимание! Разрешается оборудовать одно помещение не более, чем 2 котлами.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

• СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
• своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Проектирование

Уже сказанного вполне достаточно, чтобы понять — составление проекта газовой котельной далеко не так просто. Его будут скрупулезно проверять государственные инспекторы, и малейшее отклонение от норм будет сразу означать отбраковку всего замысла. Инженерные изыскания проводятся строго с учетом материалов геодезической и инженерной разведки конкретного участка.

Пакет проектных материалов готовят также с учетом:

• параметров канализационных коммуникаций;

• градостроительных планов;

• технических условий подключения к сетям общего назначения;

• разрешений, выданных контролирующими органами;

• правоустанавливающих документов.

Еще до ключевой работы над проектом готовится так называемое основное техрешение. Кроме него, должны быть такие разделы, как:

• обоснование целесообразности инвестиций;

• технико-экономическое обоснование;

• экспертные материалы;

• документация по авторскому надзору.

Последовательность проектирования такова:

• проработка детальной монтажной схемы;

• подготовка спецификаций;

• составление энергетического баланса;

• задания для смежных организаций по обустройству сетей;

• трехмерное моделирование и согласование его итогов с заказчиком;

• формирование проектных материалов с учетом виртуальной модели и ее отработки;

• согласование с контролерами (если все сделано правильно, они дадут согласие);

• формирование рабочего проекта, которым уже будут руководствоваться строители;

• авторский надзор за выполнением практических работ.

Двери и окна — Строительные СНИПы, ГОСТы, сметы, ЕНиР,

ГОСТ 475-78 (1991) Двери деревянные. Общие технические условия

ГОСТ 6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция

ГОСТ 11214-86 Окна и балконные двери деревянные с двойным остекленением для жилых и общественных зданий. Типы, конструкция и размеры

ГОСТ 12506-81 Окна деревянные для производственных зданий. Типы, конструкция и размеры

ГОСТ 14624-84 (1996) Двери деревянные для производственных зданий. Типы, конструкции и размеры

ГОСТ 16289-86 (1996) Окна и балконные двери деревянные с тройным остекленением для жилых и общественных зданий. Типы, конструкция и размеры

ГОСТ 18853-73 (1984) Ворота деревянные распашные для производственных зданий и сооружений. Технические условия

ГОСТ 21519-84 (1992) Окна и двери балконные, витрины и витражи из алюминиевых сплавов. Общие технические условия

ГОСТ 23166-78 (с изм. 1987) Окна и балконные двери деревянные. Общие технические условия

ГОСТ 23344-78 (1995) Окна стальные. Общие технические условия

ГОСТ 23747-88 (1990) Двери из алюминиевых сплавов. Общие технические условия

ГОСТ 24698-81 Двери деревянные наружние для жилых и общественных зданий. Типы, конструкции и размеры

ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклами для жилых и общественных зданий. Типы, конструкция и размеры

ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры

ГОСТ 25097-82 (1996) Окна и балконные двери деревоалюминиевые. Общие технические условия

ГОСТ 26601-85 Окна и балконные двери деревянные для малоэтажных жилых домов. Типы, конструкция и размеры

ГОСТ 26602.1-99 Блоки оконные и дверные. Методы определения сопротивления теплопередаче (взамен ГОСТ 26602-85, СТ СЭВ 4183-83)

ГОСТ 26602.2-99 Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости (взамен ГОСТ 25891-83 в части лабораторных испытаний светопрозрачных конструкций и дверных блоков, ГОСТ 28799-90 (СТ СЭВ 6528-88), СТ СЭВ 4184-83)

ГОСТ 26602.3-99 Блоки оконные и дверные. Метод определения звукоизоляции

ГОСТ 26602.4-99 Блоки оконные и дверные. Метод определения общего коэффициента пропускания света

ГОСТ 26892-86 Двери деревянные. Метод испытания на сопротивление ударной нагрузке, действующей в направлении открывания

ГОСТ 27936-88 (1996) Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкция

ГОСТ 28786-90 (СТ СЭВ 6529-88) Двери деревянные. Метод определения сопротивления воздействию климатических факторов

ГОСТ 30109-94 Двери деревянные. Методы испытаний на сопротивление взлому

ГОСТ 30247.2-97 Конструкции строительные. Методы испытаний на огнестойкость. Двери и ворота

СТ СЭВ 3285-81 Двери деревянные. Методы испытания надежности

СТ СЭВ 4180-83 Двери деревянные. Метод испытания сопротивления ударной нагрузке

СТ СЭВ 4181-83 Двери деревянные. Метод определения плоскостности

ГОСТ 24700-99 Блоки оконные деревянные со стеклопакетами. Технические условия

Требования к котельной, пристроенной к дому

Помимо пунктов выше, пристроенные к дому бойлерные не должны располагаться со стороны главного фасада. Расстояние между окном в котельной и ближайшим окном в доме должно быть более 12 метров. См. картинку ниже:

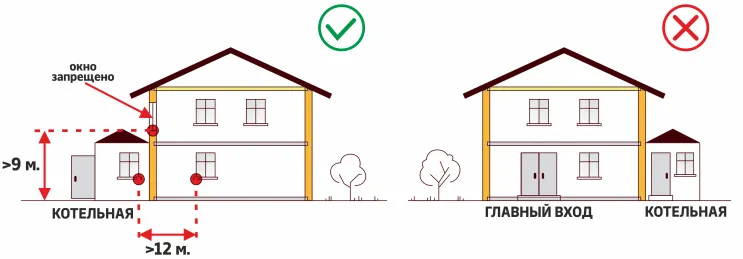

Правила расположения котельной в частном доме

Расстояние от пола топочной до окна верхнего этажа дома должно быть больше 9 метров. Поэтому чаще всего над пристроенной котельной на фасаде основного дома не может быть окон, а значит, не может быть и жилых помещений.

Котельная не должна пристраиваться к дому со стороны главного фасада.

СП 281.1325800.2016 п. 5.14.

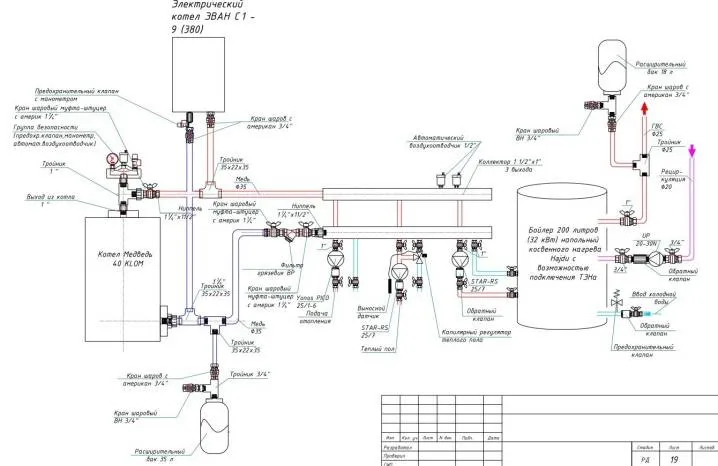

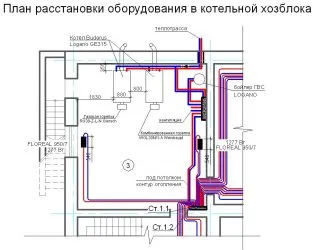

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).
7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.

Размер окна в котельной для газового котла

Бойлерная с установленным в нем агрегатом, функционирующим на газе, должна достигать в высоту до 2,2 м. К тому же котельная обязательно оснащается окном, величина которого составляет минимум 0,5 кв.м.

При возгорании и пожаре часто отключается свет, найти выход из задымленного здания бывает сложно. В таких экстремальных ситуациях безопасность обеспечивается с помощью естественного освещения, проникающего через проем в стене.

Оконная конструкция оснащается форточкой, позволяющей при утечке газа обеспечить возможность проветривания. Одно из условий – открывание окон на улицу. Таким образом, оно используется не только для естественного освещения, но и в качестве важного элемента вентиляционной системы.

Общие сведения и где лучше установить газовый котел

Человек по своей сути очень теплокровное создание и проживание в холоде ему противопоказано. Поэтому жилое помещение всегда должно быть оснащено отопительным прибором. В наше время все большую популярность набирают частные дома, никаких соседей сверху или снизу, купить можно тот дом о котором давно мечтала вся семья или спроектировать и построить что-нибудь свое. Но частный дом обязывает владельца продумать много нюансов, чтобы жизнь была уютной и комфортной. Готовь сани летом, как гласит народная мудрость, поэтому о том, чем будет обогреваться дом нужно думать заранее.

Отопительных систем разработано не мало, печные, электрические, газовые. Все упирается в бюджет семьи, так как установка и тарифы за потребления весьма недешевые. Как показывает практика в большинстве случаев в частный дом устанавливают газовые котлы. Коэффициент полезного действия у этого агрегата весьма высок, а способность регулировать температуру тепла в жилом здании без дополнительных приспособлений делает его весьма экономичным среди обогревателей этой линейки. Безусловно, покупка и установка газового котла — удовольствие не из дешевых. Но учитывая, что цена на газ гораздо ниже, чем на другие энергоносители, все первоначальные вложения весьма быстро окупятся.

Просто взять и поставить его в доме не получится. Следует ознакомится с требованиями к данному виду обогрева в холодное время года. Выбор помещения для газового котла подробно описано в документах в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000. Основные требования предъявляемые к этой установке, это то, что при строительстве дома нужно выделить комнату полностью соответствующей пожароопасным и взрывоопасным классификациям.

Стоит ли соблюдать эти требования

Несоблюдение требований приводит к потерям, несопоставимым с затратами на их выполнение.

Вероятность тяжелых аварий, пожара и других трагических последствий при пренебрежении нормами безопасности возрастает.

Газификация частного дома контролируется газовой службой, поэтому попытки обойти требования безопасности потребуют дополнительных расходов.

Несоблюдение требований безопасности может привести к беде.

Затраты на правильное оборудование помещения котельной составляют незначительную часть от цены газификации или дома. Не стоит рисковать имуществом, своей жизнью и жизнью своих близких ради экономии.

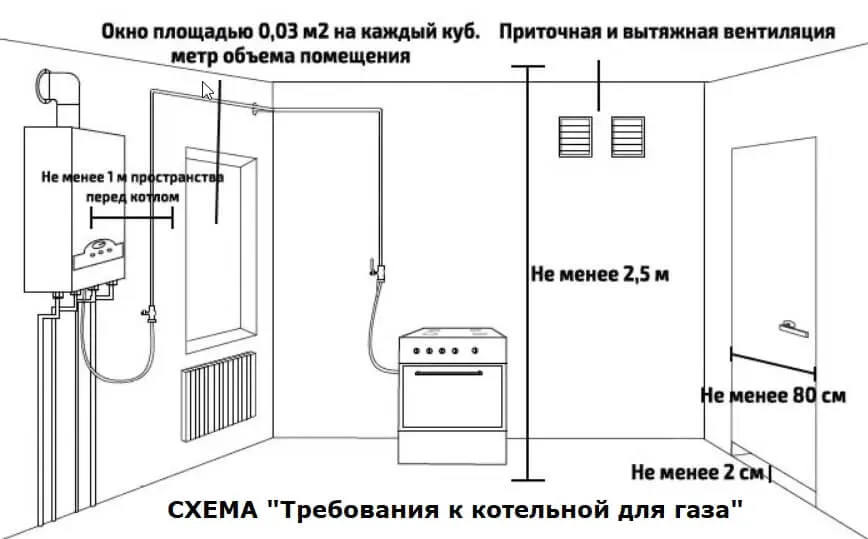

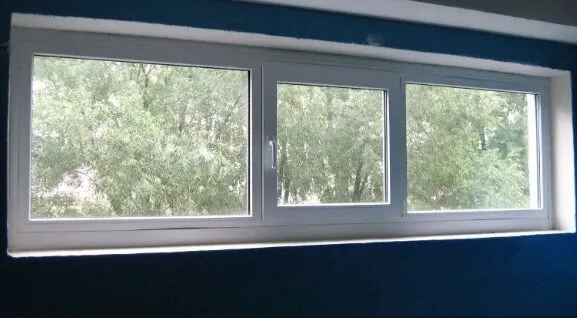

Площадь остекления в котельной с газовым котлом

Согласно нормативам, прописанным в СНиПе, площадь окна в газовой котельной размером 0,5 м2 установлена лишь для бойлерных, объем которых не превышает 15 м3.

Если размеры отапливаемого отделения больше, то и площадь остекления увеличивается. В СП установлены нормы остекления, согласно которым к каждому 1 куб.м. объема добавляется 0,03 кв.м. стекла.

Кроме того, в СП имеются рекомендации по расчету минимальной площади остекления в соответствии с толщиной стекла:

• 0,3 см. – 0,8 кв.м.;
• 0,4 см – 1 кв.м.;
• 0,5 см – 1,5 кв.м.

При проектировании оконного блока следует учитывать обе рекомендации.

Внимание! Указанные нормы касаются лишь застекленной части окна без учета каркаса.

Еще одна из норм, прописанная в СП, касается обеспечения притока воздуха. Для этого проделывают отверстие размером 15 на 20 см либо оставляют просвет между дверным полотном и полом высотой 2 см.

Для уменьшения теплопотерь уличные откосы и перемычку над окном утепляют теплоизоляционным материалом.

Материал остекления

При оборудовании окна для газифицированной бойлерной специальные требования предъявляются и к материалу рам. Они должны быть устойчивы к высоким температурам и изготавливаться из экологически безопасных материалов.

Для сооружения оконной конструкции используют алюминий или металлопластик. Алюминиевый профиль защищает отапливаемое отделение от неблагоприятных климатических явлений. Он обеспечивает надежную герметизацию, препятствующую образованию сквозняка, не дает потухнуть огню в котле даже при ссыльных порывах ветра на улице.

Металлопластиковые рамы не менее надежны и способствуют сохранению тепла в топочной.

В качестве материала для остекления используется простое листовое стекло. Дозволяется также устанавливать стеклопакеты, отвечающие требованиям ГОСТа и выполняющие роль легкосбрасываемых конструкций.

Дополнительные коммуникации

Проводка в котельной должна быть закрытого типа

Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:

• Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
• Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
• Все выключатели устанавливаются со стороны улицы.

Вентиляцию нельзя соединять с дымоходом. В противном случае продукты сгорания будут попадать в дом.

Остекление котельной: требования и расчет

В последнее время для любого помещения, где установлена котельная система имеются свои требования. К примеру, для монтажа окон свои условия и правила, которые в обязательном порядке должны соответствовать последним изменениям в законодательстве и согласно с учетом пожаробезопасности помещения.

Нужна ли дверь на улицу из котельной?

Дверь на улицу должна быть только в пристроенных к дому топочных. Если котельная расположена внутри дома, а не пристроена с фасада – дверь на улицу необязательна. Никто её с вас не потребует ни на первом этаже, ни в цоколе, ни тем более в подвале.

Единственным исключением является топочная на дровах или пеллетах. В таком помещении должен быть отдельный выход на улицу.

CП 31-106-2002 пункт.6.3.9.

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения  системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего  внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Понравилась статья? Расскажите друзьям:

Что такое котельная комната?

Котельная комната – это помещение, в котором установлено оборудование для отопления здания или другого объекта, а также для генерации горячей воды и пара. Котельная комната может быть расположена внутри здания или отдельно от него, в зависимости от конструктивных особенностей объекта и требований безопасности.

Обычно в котельной комнате устанавливаются котлы или другие теплогенераторы, трубопроводы, насосы, расширительные баки, приборы автоматики и управления, а также системы защиты и безопасности. Котельная комната может быть оборудована различными системами отопления, такими как центральное отопление, тепловые насосы, твердотопливные котлы, газовые котлы, электрические котлы и другие.

Котельная комната является важной частью инженерных систем здания, и ее правильное функционирование влияет на комфорт и безопасность жильцов или пользователей объекта. Кроме того, владельцы зданий обычно должны соблюдать определенные нормы и требования по эксплуатации котельных комнат, чтобы обеспечить их безопасность и эффективность.
