Разновидности металлического профиля для гипсокартона по форме, размерам и назначению.

31.03.2020

Вопросы, рассмотренные в материале:

• Что такое металлический профиль
• Виды изготавливаемого металлического профиля
• Нюансы изготовления металлического профиля
• Брак при изготовлении металлических профилей
• Промышленные способы изготовления металлического профиля

Производство металлических профилей имеет огромное значение, поскольку эти изделия находят применение в разнообразных областях: от строительства мостов до отделочных работ внутри помещений. (см. «виды металлических профилей»)

Для работы с профилем используются комплектующие, которые должны отвечать определенным требованиям. А чтобы конструкция прослужила долго, необходимо знать виды дефектов, которые могут быть выявлены при изготовлении профиля. Обо всем этом расскажем в нашей статье.

Виды металлического профиля

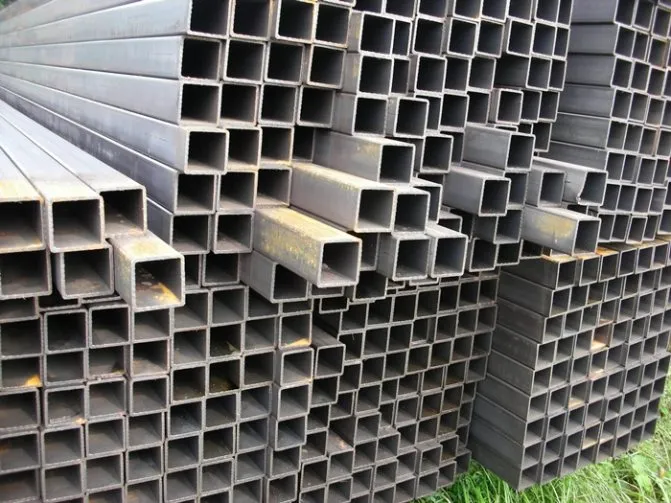

• Профильная труба.

Разница между профильными и прочими видами труб заключается в конфигурации сечения: у профильных труб оно не круглое. Сфера их использования зависит от размера – более габаритные способны справиться с большей нагрузкой (сечение может иметь разные размеры 20х20, 20х40, 40х40, 50х50, 60х60 мм и т. п.).

По классификации ГОСТа в зависимости от используемой технологии производства трубы могут быть:

• холоднодеформированными;
• электросварными;
• холоднодеформированными электросварными.

Две первые разновидности относятся к бесшовным. Они наиболее широко применяются, что обусловлено:

• незначительной деформацией даже в случае серьезного механического воздействия;
• более низкой стоимостью, связанной с меньшим расходом материала при изготовлении металлических профилей (внутри являются полыми);
• меньшим весом в сравнении с обычными трубами;
• коррозионной устойчивостью.

• Профиль для монтажа гипсокартона.

При монтаже гипсокартонных перегородок и стен используют вставляемый в направляющий стоечный алюминиевый профиль, маркированный международным знаком «CW».

С его помощью можно монтировать рекламные баннеры. Для строительства и ремонта пользуются стоечными профилями со следующими размерами:

• 50х50 мм (такой профиль не подходит для монтажа утеплителя, но в малогабаритных квартирах помогает сэкономить пространство);
• 75х50 мм (редко используемый профиль, применяется в случае монтажа перегородок и декоративных панелей);
• 100х50 мм (используется при утеплении помещений).

Типоразмер металлического профиля выбирается в соответствии с конкретными целями использования.

Потолочные металлические профили Т-образной формы маркируются буквами «CD». Для их крепления на потолке используются специальные подвесы, формирующие каркас потолка. Упрощают монтаж при помощи дополнительных элементов, придающих профилю нужную форму:

• прямых подвесов;
• подвесов с анкерными зажимами;
• «крабов», соединяющих элементы под прямым углом;
• удлинителей и соединяющей фурнитуры.

Ряд строителей склоняется к тому, что использование «крабов» в процессе монтажа способно деформировать профиль, то есть этот элемент подходит для работы с габаритными металлопрофилями, толщина и размеры которых не позволят «крабу» деформировать их.

Маркировка направляющего профиля представлена буквами «UW» и «UD» (каркас промаркирован одними буквами, потолочные крепления – другими). Толщина профиля зависит от толщины стены, которая используется для построения каркаса.

Потолочный и каркасный направляющие металлопрофили различаются между собой. Разница заключается и в материале, используемом для изготовления металлических профилей.

Рекомендовано к прочтению

• Резка меди лазером: преимущества и недостатки технологии
• Виды резки металла: промышленное применение
• Металлообработка по чертежам: удобно и выгодно

• Угловой.

Таким металлическим профилем укрепляют и выравнивают углы. Толщина угловых элементов составляет 4–9 мм, детали подбираются в соответствии с толщиной основного профиля (при разнице в толщинах выровнять углы будет сложно). Профиль имеет угол 85°, благодаря чему обеспечивается наиболее плотное и ровное прилегание к гипсокартону.

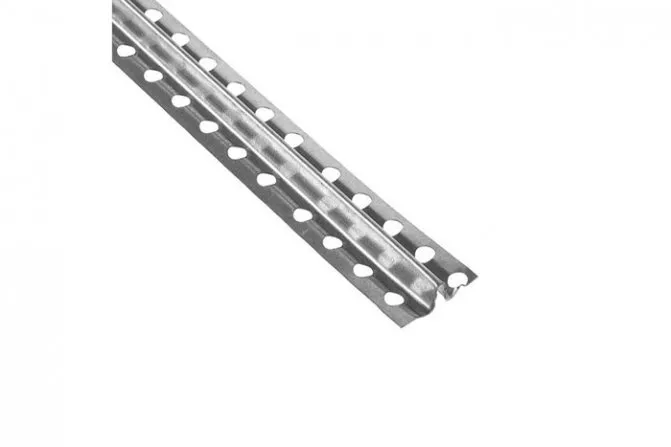

• Гнутый (маячковый).

Используется в процессе отделочных работ для выравнивания стен. Выглядит как маленькая рельса, по которой перемещается правило. В основном маячковый профиль применяют при работах по оштукатуриванию стен.

На современном рынке представлены все разновидности профилей, используемых при работе с гипсокартоном. Основное правило, которым следует руководствоваться при выборе подходящего изделия, заключается в том, чтобы не приобретать дешевые детали китайского производства.

Заплатив на 20–30 % больше, можно приобрети высококачественный профиль, изготовленный в России или европейских странах, любой длины.

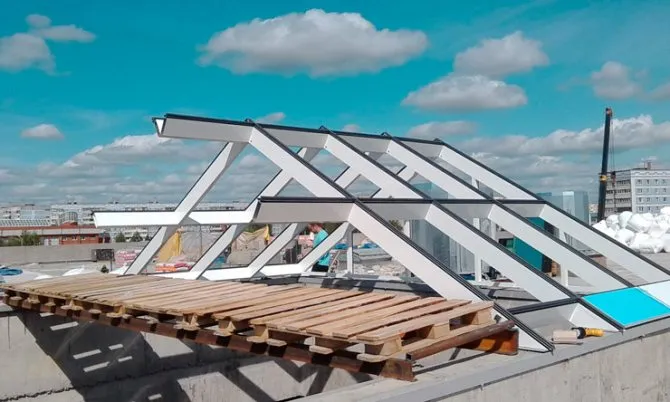

• Профиль для крыши.

Наиболее часто используемым кровельным материалом является металлический профилированный лист. Он используется практически во всех регионах, кроме районов, в которых климатические условия обладают определенной спецификой, таких как районы Крайнего Севера. То есть металлические профильные листы могут применяться для покрытия кровли возводимых домов практически на всей территории России.

При помощи этой разновидности профилей монтируют ворота, различные конструкции, гаражи, навесы, двери и заборы. В общем, сфера его применения распространяется далеко не на одну только кровлю.

Преимущества профильных листов:

• Устойчивость к механическому воздействию и атмосферным осадкам, несмотря на то, что толщина листов, используемых для изготовления металлических профилей, не превышает 2 мм.
• Коррозионная стойкость, простота монтажа, небольшой вес, позволяющий использовать листы не только в качестве кровельного материала, но и для облицовки строений.
• Широкая цветовая палитра. Цвет кровли может быть как желтым или красным, так и фиолетовым – все зависит от ваших личных предпочтений. Кроме того, материал можно использовать для кровли в одном цвете, для забора – в другом, а самостоятельная укладка сложности не представляет.

Профнастил отличается от металлочерепицы, которая с настоящей черепицей схожа разве что названием. Прежде чем приобретать материал для покрытия кровли, следует поинтересоваться существующими особенностями.

Материал для обустройства крыши

Профилированный лист — это один из видов стальных профилей, который является самым распространенным на современном рынке кровельным материалом, применяемым повсеместно. Исключение могут составить лишь регионы Крайнего Севера, а также другие районы, где наблюдаются специфические климатические условия. Это указывает на то, что применять профиль в качестве кровельного материала возможно абсолютно по всей России, не беря во внимание то, в какой именно местности располагается здание.

Также он применяется в качестве материала для изготовления ворот, крепления различных конструкций, постройки гаража, навесов, дверей, заборов. Таким образом, сфера его применения практически не ограничивается. Профильные листы обладают множеством положительных качеств:

1. Является устойчивым не только к воздействию окружающей среды в суровых климатических условиях, но даже к некоторым механическим повреждениям. И это всё притом, что производится материал на основе стальных листов, толщина которых составляет от 0,5 до 2 мм.
2. Профильные листы являются очень устойчивыми к различным коррозиям, а также очень простыми при монтажных работах. Профиль также обладает довольно небольшим весом, поэтому использовать его возможно и для обшивки здания, а не только в роли кровельного материала.
3. Имеется большой выбор цветовой гаммы, благодаря чему можно подобрать даже желтую или пурпурную крышу, ведь профнастил в настоящее время изготавливается в нескольких десятках цветовариаций. Таким образом, можно воплотить какие-то дизайнерские задумки, например, оформить крышу из профильных листов чёрного цвета, а забор сделать белым. Установить этот материал довольно просто своими руками, не прибегая к помощи специалистов.

Однако ни в коем случае не стоит путать профильные листы с металлической черепицей, так как эти материалы являются абсолютно разными. Кроме этого, металлочерепица не имеет ничего общего с обычной черепицей. Перед приобретением профильного материала для обустройства крыши надо принимать во внимание все эти нюансы.

Нюансы изготовление металлических профилей

Для изготовления металлических профилей используют длинные ленты оцинкованной стали, поставляемой на заводы по производству этих изделий. Толщина стальной ленты должна превышать 0,3 мм. На ее ширину влияет тип и назначение готовой продукции. Для изготовления потолочных профилей используются заготовки, ширина которых составляет 12 см.

Для изготовления направляющих используют заготовки шириной 8 см. Снижению производственных затрат, связанных с выпуском готовой продукции, способствуют закупки заготовок у производителя, территориально расположенного неподалеку от завода, занимающегося изготовлением металлопрофиля. Также снизить стоимость материала можно, закупая заготовки оптом по соответствующей цене.

Технология изготовления металлических профилей настолько проста, что понимание производственных процессов доступно любому желающему. Первый этап заключается в том, что стальная заготовка вставляется в станок. Далее из нее производится профиль, которому придаются нужная форма и размеры. Последний этап включает в себя упаковку готовой продукции и отправку ее на склад.

Производственные процессы полностью автоматизированы, использование ручного режима минимально. Применение автоматического режима изготовления металлических профилей также снижает себестоимость готовой продукции, так как в этом случае не требуется участия высококвалифицированных специалистов – достаточно рядовых рабочих.

Брак при изготовлении металлических профилей

1. Недостаточная толщина металла.
   Одним из основных дефектов, возможных при изготовлении металлически профилей, является недостаточная толщина готового изделия. Такой дефект характерен для производителей, которые экономят на приобретении материалов нужной толщины. Это приводит к тому, что в процессе монтажа плит обшивки саморез прокручивается, резьба срывается, фиксации шурупа не происходит. Дефект также отражается на прочности возведенного каркаса и, как следствие, на качестве отделки.
2. Множественные участки коррозии.
   Появление коррозии на поверхности изделия свидетельствует о том, что оцинковка была выполнена некачественно. Такую продукцию приобретать не следует, поскольку процесс разрушения будет продолжаться, что приведет в итоге к разрушению готовых металлоконструкций.
3. Некачественная прокатка профиля.
   О наличии данного дефекта свидетельствует неправильная форма готового изделия, например, продавленные или перекрученные края профиля. Поскольку в процессе монтажа каркаса выровнить такой профиль не удастся, покупать его не рекомендуется.

   Имейте в виду, что подобные дефекты характерны для металлопрофиля, деформировавшегося при неправильном хранении в штабелях.

4. Несоответствие стандартным типоразмерам.
   Этот вид брака наиболее опасен, поскольку не позволяет качественно собрать, а затем обшить каркас. Разница с типоразмерами, названными ранее, может составлять не более 1 мм.
5. Недостаточно интенсивное нанесение насечки.
   Такой дефект характерен для малых предприятий. Стремясь сократить трудозатраты при изготовлении металлопрофилей, они производят изделия с максимально гладкими внешними сторонами. В результате в процессе монтажа гипсокартона можно столкнуться с плохим вкручиванием саморезов в металл, поскольку отсутствие перфорации не позволяет им зацепиться за профиль.
6. Края профиля имеют заусенцы.
   Не рекомендуется приобретать такой металлопрокат, поскольку потребуется дополнительная обработка краев, так как в противном случае есть риск получения травмы в процессе ручного монтажа изделий.

Необходимые комплектующие

Невозможно провести монтажные работы в профиле, не используя какие-либо дополнительные элементы. Однако количество этих комплектующих является не таким уж и большим. Для монтажа потребуются:

1. Двухуровневые соединители, которые применяются в целях крепления частей профильного материала на разных уровнях.
2. Одноуровневые соединители, представляющие собой крабы, которые рекомендуется применять только в тех ситуациях, если толщина металлического каркаса является довольно большой, в противном случае, он может подвергнуться деформации.
3. Прямые подвесы, которые применяются только в одном случае: когда производится монтаж подвесного потолка.
4. Анкерные подвесы, способные соединить направляющий и потолочный металлический профиль. Эти элементы могут выдержать нагрузку до 25 кг.
5. Продольные соединители, при помощи которых элемент профильного материала возможно удлинить, что иногда требуется при неправильном расчете или замере.
6. Угловые соединители.

Это интересно: металлопрофиль виды и размеры.
Стоит обратить внимание на то, что вместо угловых соединителей возможно также применять и одноуровневые, которые, кстати, по цене будут намного дешевле. Но также стоит помнить о возможной деформации каркаса, если будет использоваться краб.

Иногда крепежные элементы и фурнитура могут быть изготовлены с браком. Самыми распространёнными типами бракованных работ являются:

1. У металла очень маленькая толщина, из-за чего саморезы просто прокручиваются.
2. Если на крепежных элементах имеются ржавые следы, то процесс этой коррозии будет продолжаться и дальше. Приобретать и применять такие крепежи и фурнитуру категорически запрещается.
3. Неправильная прокатка.

Неправильные размеры в совокупности с небольшой толщиной материала являются самым опасным видом брака.

Промышленные способы изготовления металлического профиля

Резка металлопрофиля схожа с резкой листового металла. Обработка выполняется при помощи ножниц особой формы, в которых одна часть является неподвижной. Ножницы могут быть приводными, ручными и комбинированными, подходящими для работы с листовым и профильным металлом.

Для обработки профильного металлопроката используются дисковые пилы и пресс-ножницы. Последние состоят из неподвижного нижнего ножа в форме разрезаемого профиля. Верхняя подвижная часть при движении вниз разрезает металл.

Для резки профиля необходимы упоры. Работа выполняется на роликовых столах, подающих металл к месту обработки. Также для резки металлопрофиля используются дисковые зубчатые пилы. Разрезается металл за счет режущего диска диаметром до 150 см. Диск выполнен в форме круглого полотна со вставными или вырезными зубцами. До того, как начать разрезать профиль, его необходимо неподвижно закрепить при помощи зажимов на станине пилы. В процессе резки диск пилы подается к месту обработки в автоматическом режиме.

Для резки труб и профильного металлопроката используются дисковые пилы со специально армированными абразивными кругами, подходящими для работы на большой скорости. Работа с трубами большого диаметра, балками и швеллерами выполняется вручную посредством кислородной резки.

Профильный металлопрокат можно резать закрытыми ножницами, ход которых зависит от размера профиля круга (расчетного исходного).

Наиболее простым инструментом, применяемым для работы с трубами и профильными изделиями, является дисковая пила с текстропной ременной передачей.

Металлические профили, арматурную сталь, проволоку, профильный, листовой, сортовой металлы режут при помощи рычажных ножниц – их нижняя неподвижная часть является ножом для резки, верхняя соединена с системой рычагов. Небольшие ножницы позволяют выполнять резку вручную, более крупные управляются электрическим двигателем, соединенным с инструментом кривошипным механизмом.

Для резки профильного, полосового и сортового металла используют ножницы закрытого типа.

Для работы с металлическими профилями и листовым металлом используют разделительный метод. Чтобы повысить производительность работ, а также качество реза, необходимо правильно подготовить изделия. Процесс подготовки заключается в удалении с заготовок следов коррозии, краски, окалины и очистке от загрязнений. Чтобы избавиться от шлаков, необходимо расположить края заготовки на расстоянии минимум 10–15 см от пола.

Для изготовления котельных конструкций используются круглые или ленточные пилы. Они же подходят для работы с металлопрофильными деталями, например, двутавром, уголками, трубами, швеллерами и т. п.

Чаще всего используется газовая кислородная резка. Разрез выполняется за счет газового пламени. Этот способ распространен в металлообрабатывающей и металлургической промышленности, он подходит для работы с косынками, листовой сталью, фланцевыми кругами, металлическими профилями и др.

Какие бывают металлические профили?

Металлические профили — это детали из металла, имеющие определенную форму и применяемые в строительстве для создания несущих конструкций и отделки. Существует множество видов металлических профилей, которые отличаются формой, размером, материалом и прочностью. Некоторые из них:

1. Швеллер – профиль в форме буквы “H” с плоскими гранями, который применяется для создания несущих конструкций.

2. Уголок – профиль в форме буквы “L” с равными или неравными сторонами, который используется для создания угловых соединений или крепления других элементов.

3. Труба – профиль в форме цилиндра, используется для создания несущих конструкций, а также для транспортировки газов и жидкостей.

4. Профилированный лист – профиль из листового металла, имеющий профильную поверхность и применяемый для отделки стен и кровли зданий.

5. Листовой металл – простой лист металла различной толщины, который может быть использован для создания различных конструкций или отделки.

6. Круг – профиль в форме цилиндра, который используется для создания несущих конструкций, а также для создания валов, деталей для машин и т.д.

Это не полный список металлических профилей, которые могут быть использованы в строительстве. Выбор профиля зависит от требований к конструкции и ее функциональности.
