Руководство по привариванию петель к профильной трубе на ворота — советы для начинающих и практические рекомендации
12 марта 2021
Отправим материал на почту
- Выбор петель и их количества
- Технология приварки петель
- Нюансы установки на опоры разного сечения
- Установочные и сварочные работы
- Заключение
Кажется, что такое простое действие, как сварить петли на ворота, часто превращается в сложную задачу. Для многих значительно проще создать геометрически правильный каркас ворот и калитки, чем установить уже готовую конструкцию на место и обеспечить её нормальную работу.
Выбор петель и их количества
Если принято решение использовать для установки ворот приварные петли, то выбрать можно из нескольких видов:

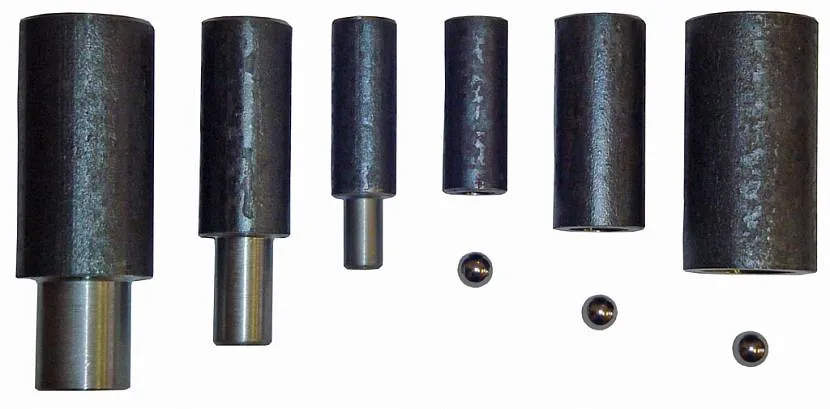

- самый простой и недорогой вариант представляет собой разъемный цилиндр с вращающейся осью в одной части и полостью-колпаком в другой. Такие петли нуждаются в периодической смазке, без которой быстро начинают скрипеть;
- наиболее популярны петли той же конструкции, но усовершенствованные шариком либо подшипником, на которые опирается ось. Они могут быть как двух-, так и трехсекционными;
- ещё один вариант – такие же петли с приваренными к каждой части металлическими пластинками.
Для справки! Приварные петли чаще всего имеют круглое сечение и в собранном виде напоминают цилиндр. Но их сечение может быть и каплевидным, с заострением вдоль стенок. Форма никак не влияет на эксплуатационные характеристики изделий, она выбирается исключительно исходя из удобства монтажа: кому-то проще приваривать одни, кому-то другие.
Однако мало знать, как приварить петли к воротам – сначала нужно рассчитать нагрузку на них и определиться с количеством. Сделать это несложно, если знать вес створок.
Петли без пластинок выдерживают максимум 400 кг в зависимости от их диаметра и длины и толщины металла. А петли с пластинами, которые принимают на себя часть нагрузки, рассчитаны на более внушительный вес – они могут выдержать до 600 кг.

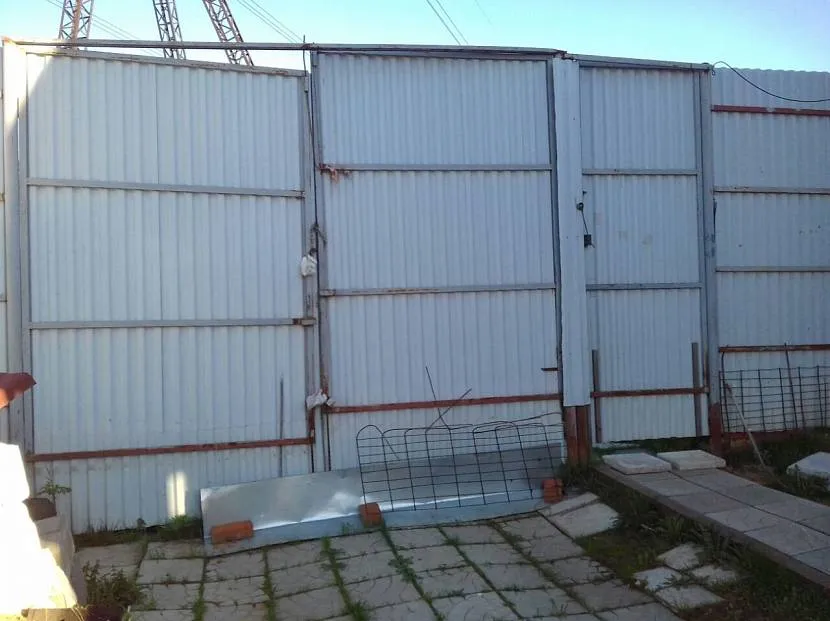

Зная расчетную нагрузку на петли и вес конструкции, можно определить необходимое их количество. Разумеется, меньше двух на створку их не будет. А в случае с тяжелыми воротами количество навесов увеличивают до 3 или 4. Дополнительную петлю устанавливают чуть ниже верхней, на которую приходится основная нагрузка.

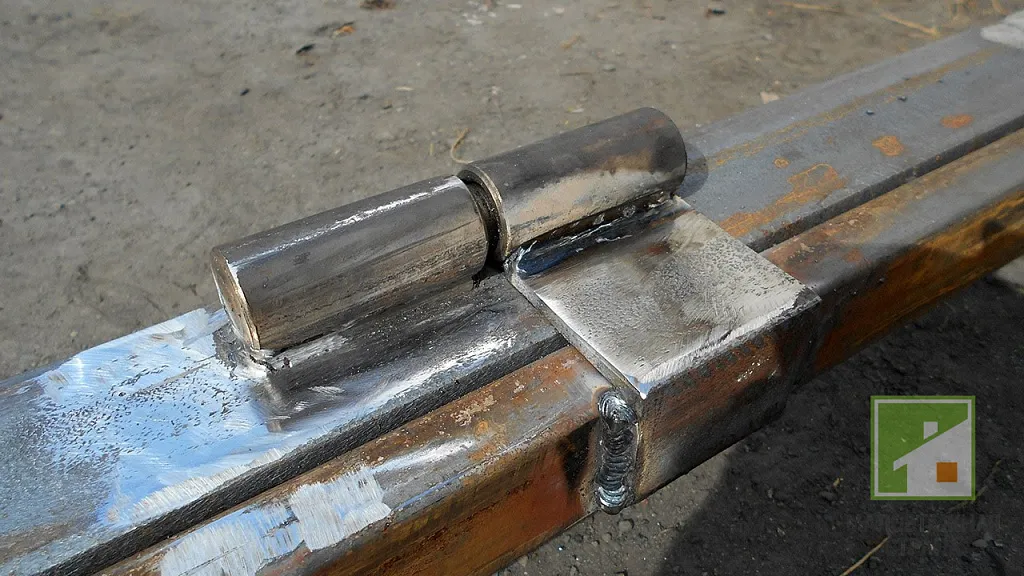

Кстати, усилить обычные петли можно и самостоятельно, приварив к ним вырезанные из толстого металла пластинки подходящего размера. Сварной шов должен быть сплошным.
Технология приварки петель
Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.
Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.
Чтобы понять, о чем идет речь, посмотрите видео
Нюансы установки на опоры разного сечения
Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

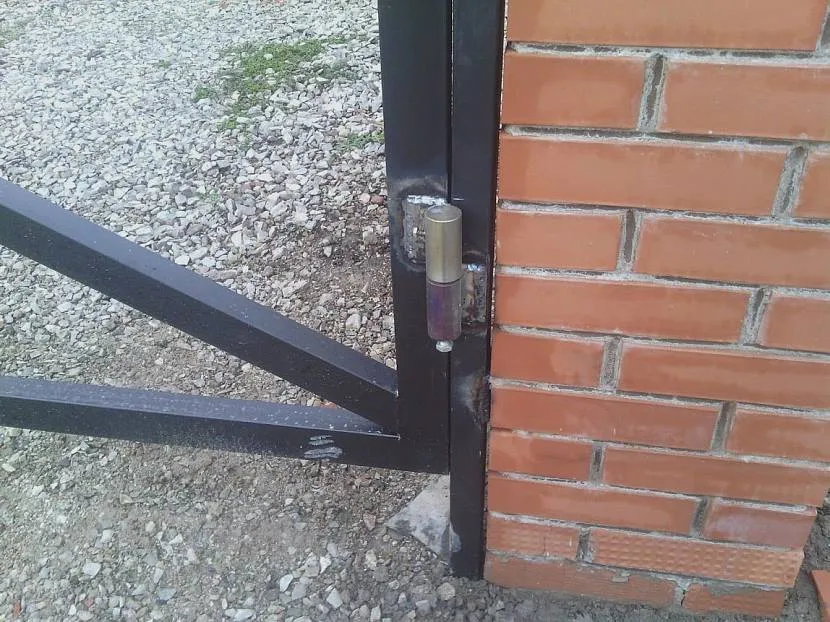

- Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.
- В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.
Установочные и сварочные работы

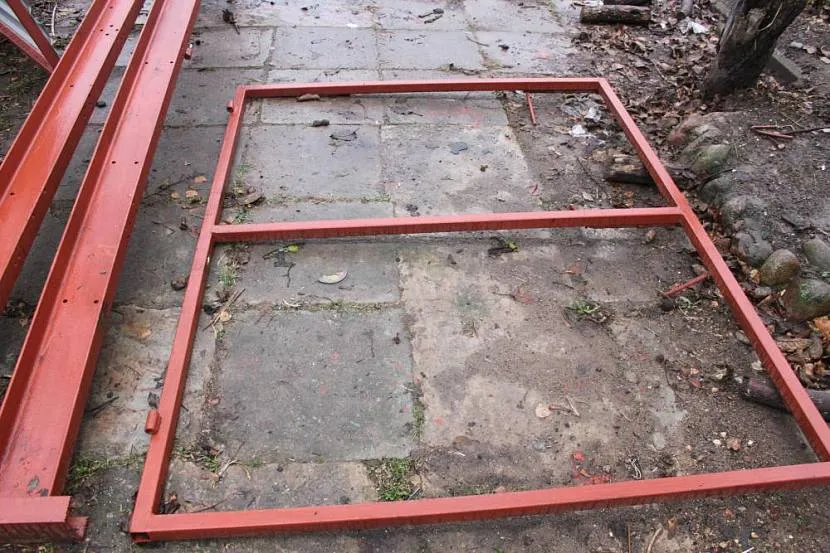

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

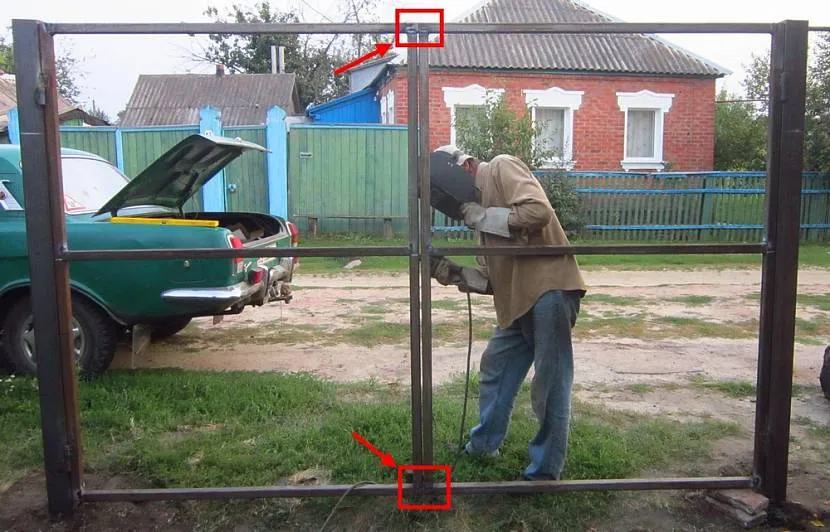

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.
Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.
Совет! Установить ворота так, чтобы створки точно совпадали по уровню, довольно сложно. Чтобы они не сдвинулись в процессе работы, их можно временно связать друг с другом, прихватив сваркой через перемычку.
Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:
- вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
- на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.
Как это выглядит, смотрите в этом видео:

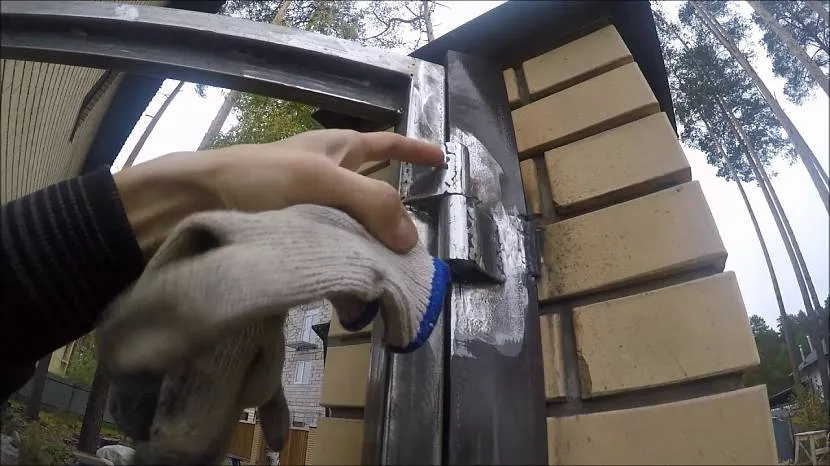

- петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;
Важный момент! Кабель массы сварочного аппарата цепляют к той части навеса, которая будет привариваться. Если установить его на опору, то в результате контактной сварки половинки петли могут сцепиться друг с другом.
- петли прихватывают сваркой к опорам в 2-3 точках;
- точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;
- когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;
- если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;
- остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид. Но эту работу нужно выполнять осторожно, чтобы не повредить стык.
Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.
Заключение
Навесить металлические ворота можно и на другие навесы, которые крепятся винтами или гайками. Но сварной способ более надежный и долговечный, особенно если знать, как правильно приварить петли на ворота и четко выполнять все требования, касающиеся технологии их монтажа.
Отправим материал на почту
Какой сваркой лучше варить профильную трубу?
Для сварки профильной трубы рекомендуется использовать сварочный метод MIG/MAG (Metal Inert Gas / Metal Active Gas) или сварку полуавтоматом.
Метод MIG/MAG является наиболее эффективным и быстрым способом сварки металлических конструкций, в том числе и профильных труб. Он осуществляется за счет создания электрической дуги между сварочным электродом и свариваемым металлом при помощи защитного газа (инертного или активного), который обеспечивает защиту сварочного шва от воздействия кислорода и других внешних факторов.
Также можно использовать метод TIG (Tungsten Inert Gas), который позволяет добиться более высокого качества сварочного шва, однако он более трудоемкий и медленный, чем MIG/MAG, что делает его менее пригодным для сварки крупных конструкций.
В любом случае, для сварки профильной трубы необходимо выбрать оптимальный сварочный метод в зависимости от характеристик трубы, ее толщины, металлических свойств и других факторов.
