Процесс приварки петель к профильной трубе гаражных ворот (включая подробное видео)

Процесс открытия и закрытия гаражных ворот должен быть плавным, без звуковых помех, а также обеспечивать надежную защиту помещения от несанкционированного проникновения. Для достижения этого результата наиболее важным фактором является правильная установка дверных петель, особенно когда речь идет о приваривании петель к профильной трубе.

Именно поэтому многие владельцы гаражей, в которых стоят автомобили, хранится дорогой инструмент и много других вещей, интересуются, как правильно приварить петли на гаражные ворота.

Как приваривать петли на обычные ворота

Чаще всего ворота крепятся на круглые металлические или деревянные столбы. Это для многих непростая задача. Даже специалисты-сварщики иногда не знают, каким образом привариваются петли на ворота. К круглому основанию подходят петли цилиндрической формы.

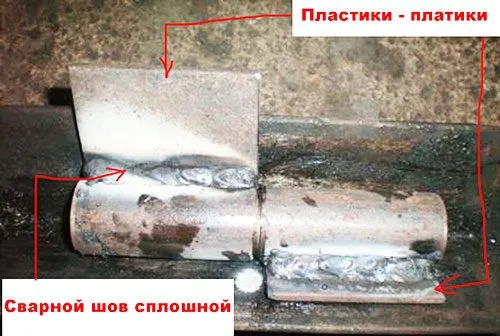

Вначале надо приваривать данный элемент к пластинам. Это делается на любой горизонтальной плоскости. Важно произвести ровный, сплошной шов, иначе вся система быстро разрушится. Пластинки подбирают нужных размеров. Здесь важно учитывать качество материала, из которого изготовлены ворота, их длину и вес.

Чтобы сделать работу грамотно, необходимы материалы высокого качества и подходящее сварочное оборудование. Для работы понадобится:

• пластины;
• молоток сварочный;
• болгарка – пила по металлу;
• электроды сварочные;
• аппарат;
• подходящая одежда;
• петли дверные из металла.

Помните то, что сваривание деталей происходит строго на том месте, где размещаются ворота. Чтобы установить полотно по вертикали, воспользуйтесь отвеском. Это значит, что створки ворот должны стоять там, где планируется делать конструкцию. Чтобы не допустить дефектов, надо провести точные замеры.

Какие правила техники безопасности необходимо соблюдать?

Важно не только знать, как приварить гаражные петли к воротам, но и о том, каких правил придерживаться, проводя сварочные работы. В частности, от мастера требуется следующее:

• Иметь защитные средства для глаз, лица и рук;
• Аккуратно обращаться со сварочным аппаратом и пользоваться только исправной техникой;
• Проводить сварочные работы на открытом воздухе;
• Работать в чистом костюме, на котором нет масляных пятен или следов от горючего;
• Убрать легковоспламеняющиеся жидкости или какие-либо баллончики, находящиеся рядом.

Ознакомившись с информацией, как приварить петли на гаражные ворота, можно самостоятельно справиться с этим заданием. Это позволит сэкономить денежные средства и качественно выполнить работу.

Как правильно поэтапно приваривать петли на ворота

Самый сложный момент в работе – создание вертикальных швов. Пластинки здесь выступают важным элементом. Без них никак не справиться. Не забывайте, что работы сварщика по правилам начинаются с петель нижних. Первым делом приваривается часть состыковки (штыковая). Это достигается проведением электрода от верха до низа.

Вторым этапом работы будет проверка правильности открытия ворот. В помощь берется уровень, показывающий лазером, как расположена ось петли. При отсутствии перекосов продолжайте сварку. Работа сварщика состоит из следующих этапов:

1. Поднятие ворот. Важно поставить их ровно и вертикально.
2. Проверка правильности расположения с помощью отвеса.
3. Прикладывание петель к местам будущего крепления. Надо убедиться, что они стоят параллельно краям створки.
4. Приваривание петель к основе конструкции и стойкам.
5. Зачистка швов. Делается это болгаркой.

Современные хозяева стали чаще устанавливать заградительные конструкции из профнастила. Тогда необходимы такие действия:

1. Сооружение перемычек. Они проходят параллельно нижним и верхним частям.
2. Фиксирование перемычек. Удобно использовать для этого угольники.
3. Расположение перемычек так, чтобы было разделение полотна в трех местах.
4. Приваривание петель к перемычкам.
5. Прикрепление профнастила на петли. Это завершающий этап работы.

Петли для ворот распашного типа

На входе в гараж чаще всего устанавливают распашные металлические ворота.

Чертеж таких изделий представляет собой схему, состоящую из 2 створок, которые при помощи петель, крепятся к стойкам. Распашные конструкции имеют целый ряд преимуществ, в сравнении с воротами иных типов.

Основные плюсы распашных ворот:

• чертеж изделия может сделать даже непрофессионал;
• легко сделать своими руками без помощи наемных работников;
• базовая комплектация обеспечивает конструкции ценовой доступностью;
• без проблем подключаются к автоматике;
• облицовка может быть сделана на любой вкус;
• допускается установка любого замка или запора;
• можно утеплять зимой;
• в них несложно встроить дверцу (калитку);
• не нуждаются в сложном уходе.

Распашные металлические ворота можно купить готовые или на заказ, а также изготовить своими руками. Строгих размеров тут не существует. Так, например, такие ворота могут достигать от 1,5 м до 10 м в высоту, а в ширину – от 3 м до 6,5.

Подробная схема распашных ворот с размерами

Существует много разных видов петель для ворот. От них зависит удобство эксплуатации конструкции, и ее прочность. Главная функция креплений – удержание створок в проеме на столбах или стойках. Именно петли позволяют открывать и закрывать ворота. По форме такие крепежи имеют 2 или 3 секции. Их фиксируют разными методами, например, приваривают или привинчивают специальными винтами.

Купить изделия по доступной цене можно в каждом городе или заказать в интернет-магазинах. При расчете нагрузки на створки, необходимо учитывать, что минимальное количество петель для ворот составляет 4 штуки на одну дверцу.

Вариант конструкции петель для распашных ворот

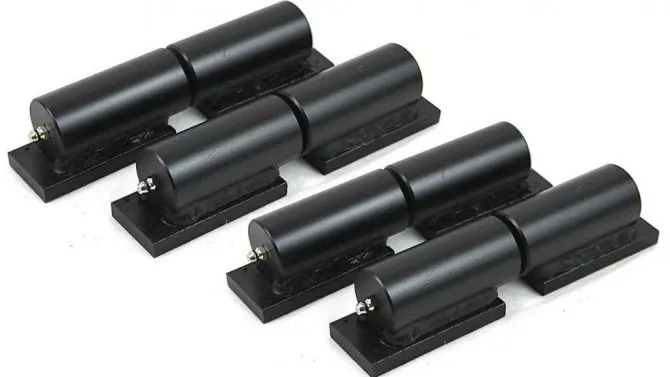

Популярные виды петель для распашных тяжелых ворот:

• с опорой-подшипником;
• цилиндрические с дополнительным усилением;
• сквозные;
• накладные с 3 секциями.

Рекомендации профессионалов

Помните: если петли на ворота приварить с дефектами, проблемы с эксплуатацией будут неизбежны. Это проявится, прежде всего, при закрытии или открытии створок. Перед началом работ со сваркой лучше спросите совета у опытного сварщика. Тем более что существуют модные декоративные петли, используемые для калитки, с которыми без опыта не стоит работать. Их сварку надо сразу доверить профессионалу.

Прямые петли нужно приваривать, предварительно уложив ворота горизонтально. Можно прямо на землю. Перед началом сварки сделайте подложку. Она подкладывается под нижнюю петлю.

Варить следует от низа до верха, прихватывая металл мелкими стежками. Обязательно соблюдайте правила сварки деталей. Без спецодежды и маски этого делать нельзя!

Какими должны быть петли для ворот

Металлические ворота чаще всего устанавливают на гаражах и заборах, охраняющих участок по периметру. В первую очередь они выполняют охранную и защитную функции, а уже потом декоративную. Изделия этой категории могут весить от 200 и до 1500 кг. Поэтому, чтобы конструкция многие годы исправно служила, к ней необходимо подбирать только соответствующую по прочности фурнитуру.

Чертеж с размерами шарниров для ворот

Предлагаем ознакомиться Олеандр — необыкновенное растение

Купить петли сегодня не проблема. На строительных рынках представлен большой ассортимент самых разных комплектующих по доступным ценам. Любителям все делать своими руками, не составит труда сделать чертеж ворот и, определившись с параметрами, купить усиленные крепления на ворота. Если для деревянных конструкций подходят комплектующие, которые можно крепить саморезами и болтами, то для металлических изделий предпочтительны петли приварные.

Некачественные или не подходящие к воротам петли приводят к следующим проблемам:

• не выдерживают оказываемую нагрузку и деформируются;
• ворота начинают провисать;
• створки перестают легко открываться и плотно закрываться.

Избежать таких проблем помогут правильно подобранные крепления. Самые недорогие по цене и простые по конструкции петли представляют собой штырь и колпак на него. Эта фурнитура рекомендуется исключительно для фиксации нетяжелых створок. Если ворота отличаются большим весом, то петли к ним купить следует с более сложным устройством.

Купить качественные и максимально подходящие к воротам петли – это значит:

• обеспечить воротам все условия для долгосрочной службы;
• забыть о скрипе и скрежете при эксплуатации створок;
• обеспечить входу во двор или в гараж максимальную защиту от взлома.

Срок эксплуатации

Каплевидный навес распределяет тяжесть двери на всю поверхность шарикоподшипника в равной мере. В отличие от привычно применяемого шарика для приведения створки в движение, шайбоподшипник позволяет прослужить дольше петельному механизму двери.

Благодаря проведенным экспериментам на прочность современного навеса в виде капли, сделаны выводы, что минимальный срок службы составляет 53 года.

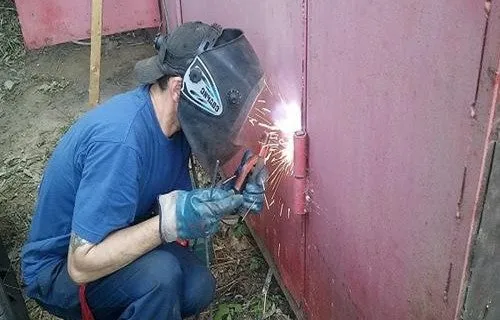

Сварочные работы

Методы приварки шарниров на рамы дверей и ворот. Очень много мастеров и каждый по своему прав. Хочу показать один из вариантов, где на мой взгляд наиболее грамотно продумано, надежно и не сложно в изготовлении даже тем кто только начинает изготовлять ворота или двери. На этих фотографиях видно как расположен шарнир. Створки ворот выполнены профильной трубой 25x40x2 Раму, коробку для ворот я обычно делаю из уголка 63×4 если есть 50×3 тоже подойдет.

Так же здесь вы можете ознакомится с моим прайс-листом

Номер телефона мастера тут !

Можете позвонить по телефону +7 Олег. Пишите на почту задавайте вопросы, буду рад вам помочь.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа. Важно помнить о технологическом зазоре.

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

Привариваем к воротам петли: основные этапы

• Итак, сразу смазываем внутреннюю конструкцию петель солидолом, это обеспечит плавность хода при открывании конструкции, когда установка полностью будет выполнена. Необходимо подготовить металлические подкладки под петли толщиной до 5 мм, без них не получится обойтись, если петли привариваются круглые.
• Выполняется разметка, отступ от края должен находиться в пределах 20-30 см, наносить отметки можно мелом или специальным строительным карандашом.

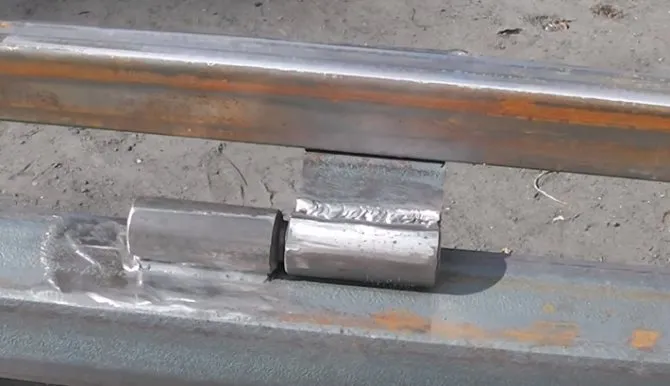

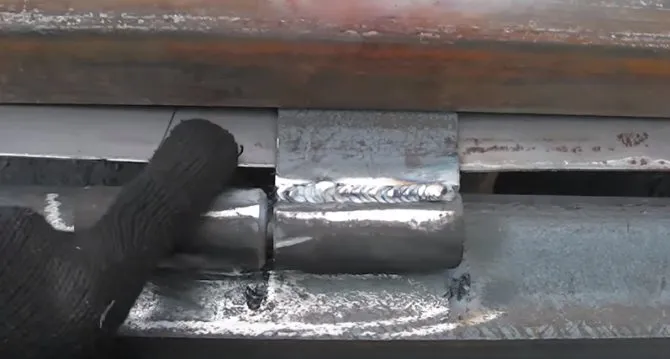

• Теперь привариваем петли, первым делом привариваются штыковые части петель (слегка прихватываем) далее осуществляется приваривание важно стараться делать ровный шов, своевременно убирается шлак. Варить нужно с верхней точки двигаясь вниз.
• После того как все петли с одной стороны будут приварены необходимо проверить качество открывания створок ворот, если перекосов нет, можно продолжить выполнять работу.
• Послы того, как сварочные работы будут завершены, обрабатываем сварные швы, используя для этого шлифовальную машинку.

На этом все, установка выполнена, если все работы проведены были правильно с использованием качественных материалов и соблюдением технологий, то их эксплуатация на протяжении длительного времени будет гарантировано радовать высоким качеством, надежностью и безопасностью.

Выбираем петли

Выбор осуществляется с учётом размера и массы створок. Например, к воротам для гаража из металла потребуются более прочные петли с опорным подшипником, чем для калитки. В магазинах предлагают разнообразные виды:

1. Каплевидные с опорным подшипником рассчитаны на вес до 400 кг.
2. Цилиндрические благодаря усилителю, который работает как распределитель нагрузки, и опорному подшипнику обеспечивают лёгкость открывания при нагрузке до 600 кг.
3. Сквозные выбираются, если невозможно приварить петли или закрепить болтами. Фиксация производится с помощью сквозного отверстия в стойке. К створке крепятся гайками. Максимальная нагрузка до 200 кг.
4. 3-хсекционные трудно взломать, используются для навески тяжёлых створок.
5. Кованые функциональны, и применяются как украшение деревянных ворот.
6. Стальные петли-стрелы часто устанавливают на гаражные ворота, сделанные из толстого металла.
7. Петли с возможностью регулирования по высоте полезны, если положение опорных стоек может изменяться.

В чем заключается процесс разметки

После того как основание подготовлено, полотна ворот или дверей поднимают в вертикальное положение и устанавливают детали вхолостую на предполагаемое место крепления приварных каплевидных петель.

Постарайтесь не забыть о том, что створки должны открываться наружу. Если же они будут отпираться внутрь, то в зимнюю пору сильных снегопадов это может сыграть злую шутку с хозяевами.

После того как полотна приподняты и зафиксированы, проведите размету мест для будущей установки петель. Отметьте, что на воротах они размещаются с отступом примерно 20-25 см от низа и верха полотна.

При монтаже петель следите за тем, чтобы они были приварены строго вертикально, ведь даже при крошечном перекосе во время сварки в дальнейшей эксплуатации могут возникать проблемы, а это приведет к скоропостижному разрушению опорных подшипников.

Для проверки правильности конструкции используют отвес или лазерный уровень.

Как приварить каплеобразные навесы?

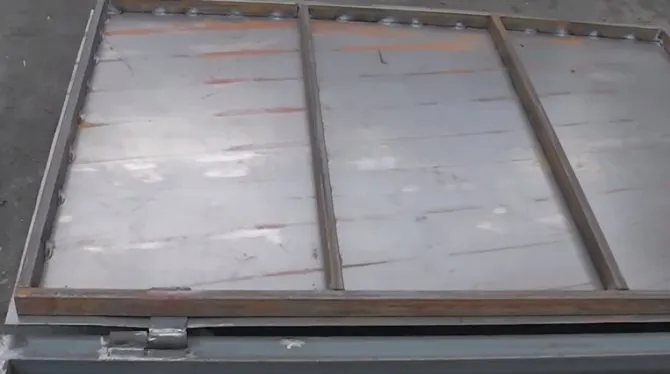

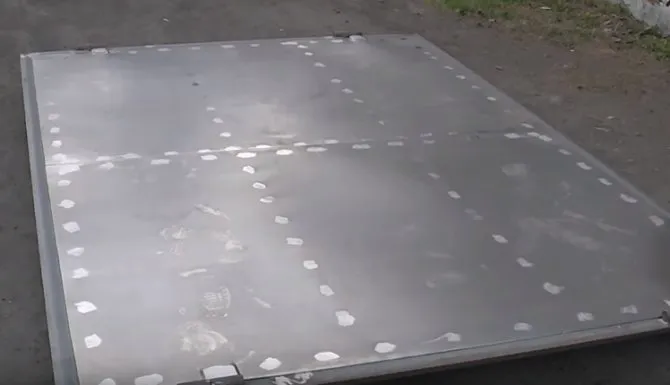

Проще приварить механические навесы в положении рамы и полотна горизонтально. При вертикальной сварке возникнут трудности в работе даже у специалиста. Швы крепления для петель делают сплошными. Считается, что такой способ сварки надежный по прочности.

Прежде чем приступать к установочным работам, потребуется произвести предварительные замеры и определить места будущего расположения навесов. После этапа расчетов приступают непосредственно к их установке.

Крепление элементов фурнитуры происходит по такой схеме:

• профилированная накладка разбирается на две детали, каждая из которых каплевидная, одна из которых с подшипником приваривается к коробке, а вторая к ходовому полотну;
• нижний элемент устанавливают первым;
• дальше примеряют, поэтому сначала части механизма варят не сплошным швом, а лишь прихватывают в нескольких местах;
• если детали расположены верно, то производится окончательное прочное прикрепление сварочным аппаратом.

Такие каплеобразные петли применяют для входных конструкций или ворот, поэтому изделия оснащены прочными подшипниками. Они всегда рассчитываются на большую массу полотна. Главное условие монтажа – это выполнение крепкого шва, тогда любой вес петля с легкостью выдержит.

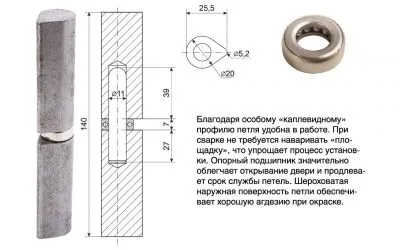

Чтобы иметь точное представление о том, как выглядит каплевидный петельный механизм и в чем его особенности, предлагаем посмотреть краткий видео-обзор одной из таких моделей.

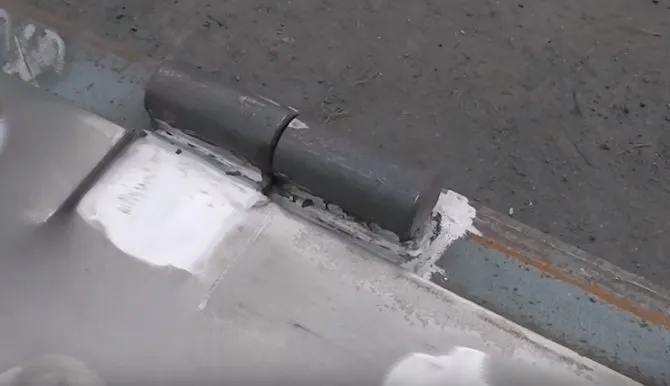

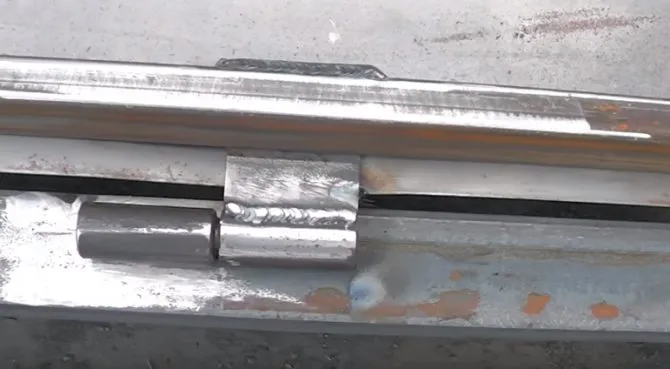

Процесс сварки петель

Перед сваркой петли подготавливают, очищают от ржавчины и жира, смазывают солидолом или другим подобного рода смазывающим составом. Это поможет избежать спекания петель в ходе сварки изделий с основанием дверного полотна или ворот.

Теперь приходит пора разобраться с тем, как приварить каплевидные петли к основанию. Стоит сказать, что сначала фурнитура приваривается к полотну ворот, после этого – к опорным столбам. Этот процесс должен сопровождаться постоянным контролем качества швов, от состояния которых зависит надежность дальнейшей конструкции.

Приварив петли, обработайте поверхность с помощью болгарки, зачистив ее.

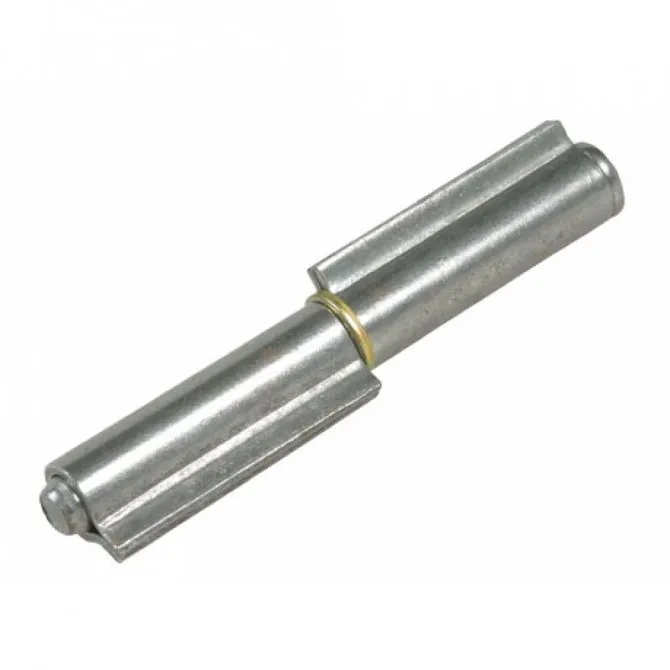

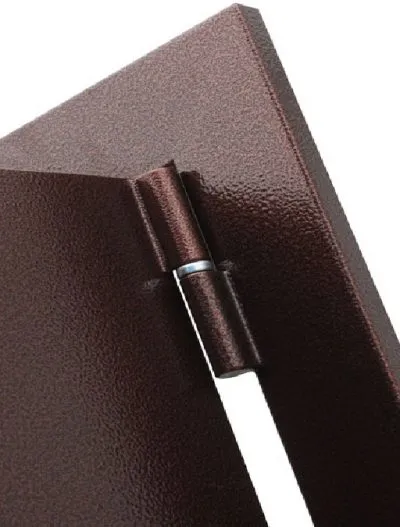

Каплевидная гаражная петля – современный вариант фурнитуры, использующийся для крепления на гаражные, входные двери, калитки и ворота. Каждый может столкнуться с необходимостью работы с такой деталью, потому стоит изучить хотя бы особенности таких изделий.

Какой сваркой лучше варить профильную трубу?

Для сварки профильной трубы рекомендуется использовать сварочный метод MIG/MAG (Metal Inert Gas / Metal Active Gas) или сварку полуавтоматом.

Метод MIG/MAG является наиболее эффективным и быстрым способом сварки металлических конструкций, в том числе и профильных труб. Он осуществляется за счет создания электрической дуги между сварочным электродом и свариваемым металлом при помощи защитного газа (инертного или активного), который обеспечивает защиту сварочного шва от воздействия кислорода и других внешних факторов.

Также можно использовать метод TIG (Tungsten Inert Gas), который позволяет добиться более высокого качества сварочного шва, однако он более трудоемкий и медленный, чем MIG/MAG, что делает его менее пригодным для сварки крупных конструкций.

В любом случае, для сварки профильной трубы необходимо выбрать оптимальный сварочный метод в зависимости от характеристик трубы, ее толщины, металлических свойств и других факторов.
