Видимо простое, как кажется, действие — прикрепление петель к воротам, часто оказывается более сложной задачей. Для многих гораздо легче создать геометрически точный каркас ворот и калитки, чем установить уже готовую структуру на место и гарантировать ее нормальную функциональность.

Приваривание ушек

Порядок работ здесь будет выглядеть следующим образом (для удобства представим, что петли надо приварить на обыкновенные металлические ворота).

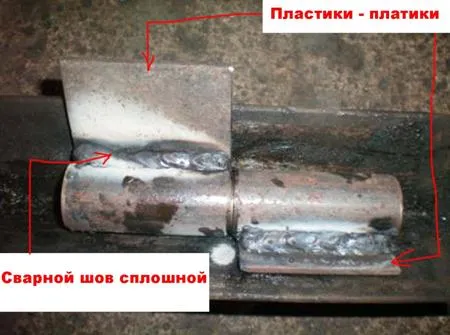

Сначала к петлям привариваются толстые пластины из металла — они называются платики или ушки. Делается это так:

две пластины укладывают по горизонтали так, чтобы между ними оставался зазор примерно в 2-3 миллиметра;
в зазор кладётся петля;
к петле сплошным швом приваривают эти самые пластины – одна к верхней части петли, вторая к нижней.

Наличие ушек значительно облегчают дальнейшую работу и увеличивают срок эксплуатации ворот. Они не дают полотну «разорваться» даже при тяжёлой массе всей конструкции.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

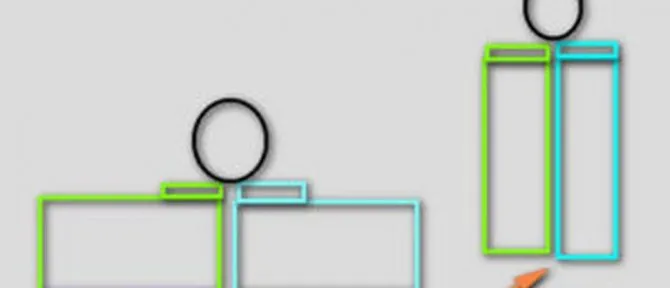

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Как установить на опоры разного сечения

Специфика приваривания петель на столбы из разных материалов и с разной конфигурацией может различаться. Существуют соответствующие правила для круглых, квадратных и профильных опор.

Круглый столб

Приваривание завес на круглые столбы разрешает допускать погрешности в расчете ширины воротного полотна. Можно допустить зазор между створками при монтаже. Конструкция бывает исправно работать даже при возможном провисании.

Столб с круглым сечением условно разделен на 4/4. Установка производится в зоне той четверти, которая расположена со стороны планируемого открытия ворот.

Квадратный столб

Если опора имеет квадратную форму, процесс монтажа требует некоторых навыков. Петли приваривают на тот угол стойки, который расположен со стороны открытия распашных дверей или ворот.

Профильный лист

Изначально стоит закрепить 2 перемычки, правильно выставить их и зафиксировать снизу и сверху. Дистанция между деталями обеспечит свободный монтаж 3 элементов. К перемычкам приваривают петли. Профлист фиксируют над петлями, поскольку во время сварки он может прогореть и потерять начальный вид. Для опор из профильного листа лучше использовать гаражные петли.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Навесить металлические ворота можно и на другие навесы, которые крепятся винтами или гайками. Но сварной способ более надежный и долговечный, особенно если знать, как правильно приварить петли на ворота и четко выполнять все требования, касающиеся технологии их монтажа.

Есть ли особенности для дверей

Если необходимо установить фурнитуру на дверях из металла, можно использовать любые перечисленные способы.

Главное — выполнить предварительные замеры и придерживаться инструкции.

Перед фиксацией фурнитуры нужно вставить в проем двери створки и надежно закрепить их. Дальше, используя рулетку, необходимо наметить мелом места монтажа петель. Подобная схема позволит грамотно и красиво разместить завесы.

Сварка производится с прихватки элементов, которые находятся снизу.

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

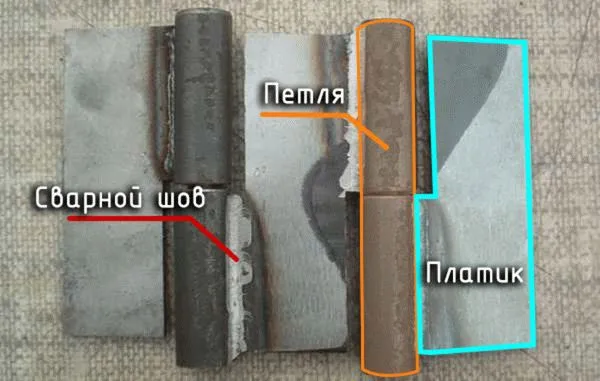

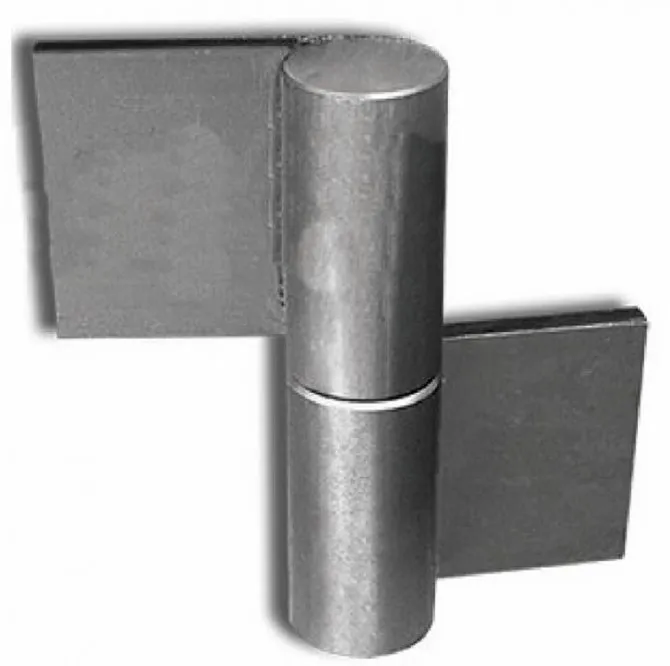

Воротные петли с приваренными платиками

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

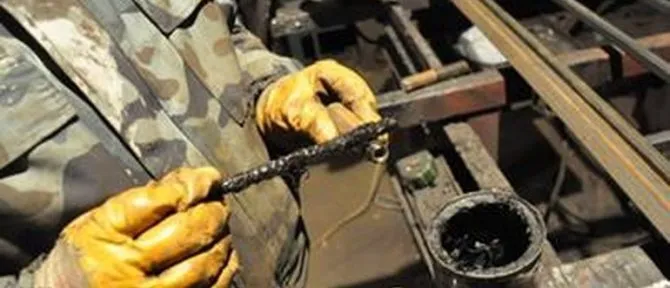

Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

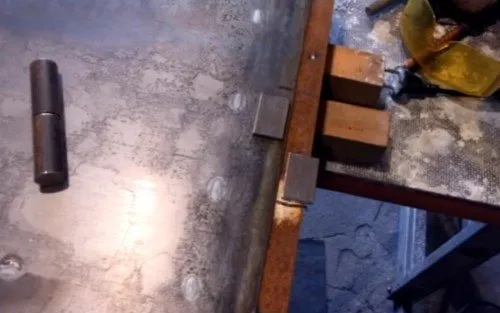

Подготовленные платики

Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

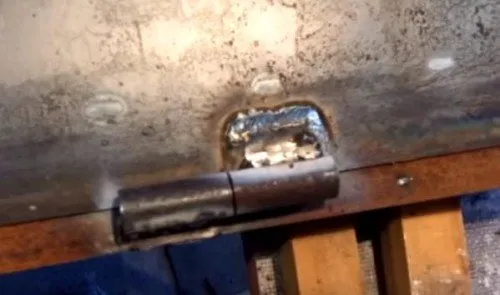

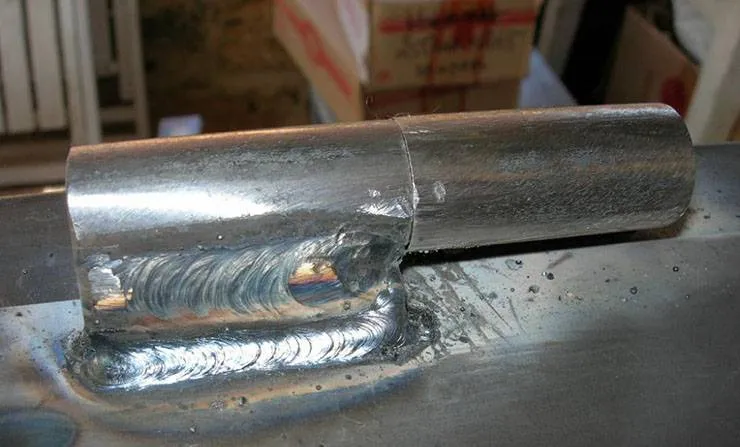

Приваренная к воротам железная петля

После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Технология приваривания

Правильно приварить петли будет намного проще, если соблюдать правила последовательность технологического процесса. Последовательность работ такова:

установка платиков;
установка ворот;
приваривание петель.

Теперь разберем каждый из этапов по отдельности, на примере петель круглого сечения (точеных).

Видео: Как правильно приварить петли, своими руками.

Установка платиков

Платик – это металлическая монтажная пластинка, которая служит как для равномерного распределения нагрузки, так и упрощения сварочных работ. Размер пластинки и ее форма зависит от веса и габаритов створок.

Получается, чтобы правильно установить петлю, к ней нужно приварить такую пластинку. Делается это сплошным, без пропусков, швом. Опытные сварщики могут варить и без платиков, что вполне допустимо, однако крепление уже будет не таким надежным.

Подбор петель и их количество

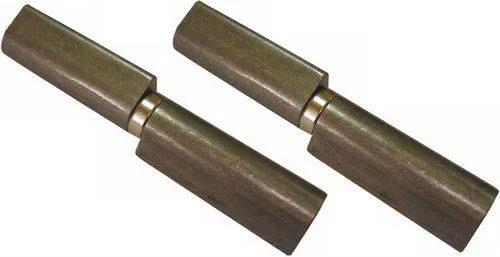

Обратите внимание, что приварные петли чаще всего обладают круглым сечением и в собранном виде будут напоминать цилиндр. Но их сечение бывает каплевидным, с заострением вдоль стенок

Конфигурация никак не будет воздействовать на эксплуатационные характеристики изделия, а еще она подбирается исключительно поз удобству установки – кому-то удобнее приделывать одни, а кому-то остальные. Но на самом деле мало знать, каким именно образом приваривать петли до ворот – для начала требуется произвести расчет нагрузки на них и определиться с числом. Сделать это не так уж сложно, если вы знаете о весе створок.

Петли, которые не имеют пластинок, могут выдерживать максимуму 4 центнера в зависимости от их длины и диаметра, а также толщины металла. А петельки с пластинками, которые принимают на себя все нагрузки, которые рассчитаны на более большой вес – они способны выдерживать до 6 центнеров. Зная расчетный тип нагрузки на петли, а еще конструкционный вес, можно определять их требуемое число. Естественно, меньше двух штук на створку не пойдет. А в том случае, если ворота тяжелые, то количество навесов должно быть 3-4. Дополнительную петлю требуется устанавливать чуть ниже, чем верхнюю, на которую будет приходиться основная нагрузка. Кстати, усиливать простые петли можно даже самостяоетльно, приваривая к ним вырезанные из металла с большой толщиной пластинки требуемого габарита. Сварочный шов должен получиться сплошным.

Общие правила по привариванию петель

Чтобы установленные петли работали исправно и прослужили долгое время, а ворота не просели под своим весом по истечении времени, следует проделывать все работы согласно правилам и очень тщательно.

Итак, на что следует делать упор во время сварки:

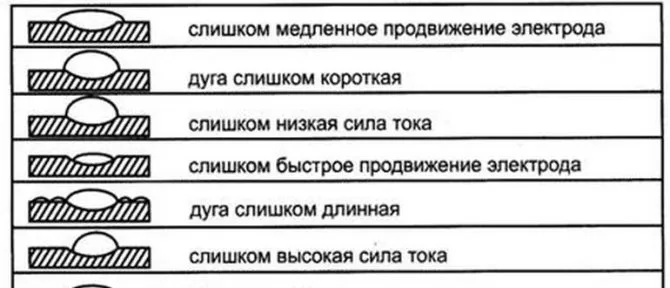

Ровность шва и его непрерывность. Сварной шов должен быть максимально цельным, без пропусков.
Максимальная глубина сварки. В идеале необходимо приварить петли всей плоскостью, которая прилегает к поверхности столба.
Следует приваривать навесы очень ровно, чтобы не возникало никакого излишнего давления на них в процессе эксплуатации и в стоячем положении.
Для увесистых конструкций необходимо дополнять систему петель дополнительно парой, которая располагается немного ниже верхней несущей петли.

В целом больше никаких правил нету, но и этих следует придерживаться и относится к ним с полной серьёзностью.

Сварка

Далее необходимо подготовить петли – очистить их от ржавчины и жировых отложений, смазать солидолом или другим подобным составом. Это предотвратит так называемое спекание петель, когда вы начнёте сварку.

Теперь нужно задействовать сварочный аппарат: сначала фурнитуру приваривают к полотну ворот, и только потом – к опорным столбам. При этом необходимо постоянно контролировать качество получающихся швов.

Когда все сварочные работы подойдут к завершению, желательно обработать новые швы болгаркой.

Приварить петли на калитку, ворота гаража и на металлическую дверь можно по той же схеме, которая была изложена выше.

Однако надо отметить, что у мастера обычно есть возможность приварить фурнитуру на дверь в тот момент, когда она находится в горизонтальном положении на ровной площадке, что значительно облегчает процесс.

С воротами так не получается: опорные столбы, как правило, устанавливают значительно раньше, чем приступают непосредственно к монтажу полотен.

Руководство по установке

Петли устанавливаются на сторону, в которую будет происходить открывание. Работа ведётся в горизонтальном положении; поверхности, задействованные при сварке, обезжиривают и обрабатывают щёткой, предварительно удалив на участке слой лакокрасочного покрытия.

Намечают место будущих петель – их размещают в 15-20 см от верхней и нижней граней калитки. Для этого на монтажные подкладки, обеспечивающие зазор между нижней гранью ворот и землёй, выставляют дверь внутри проёма. Выравнивают по уровню, меняя высоту подкладок. Эту операцию рекомендуется выполнять как минимум вдвоём. Выровняв и зафиксировав полотно, прикладывают навесы, отмечают их расположение на воротах и на дверной коробке.

Азбучные истины

Процесс установки петель можно рассмотреть на примере металлической калитки. Чтобы она исправно выполняла свои основные функции, при приваривании петель необходимо выполнить ряд условий:

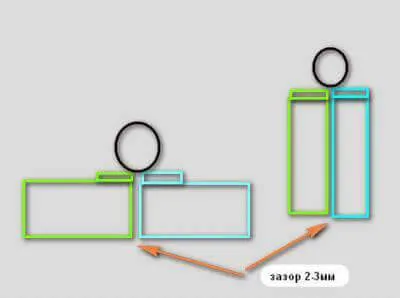

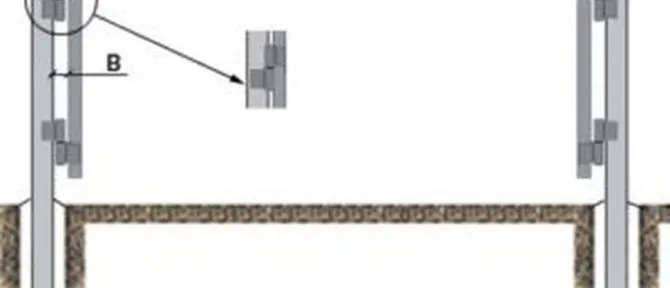

Обеспечить зазор между опорным столбом и рамой калитки, который должен составлять 3-5 мм.
Обеспечить зазор в несколько миллиметров между петлей и рамой калитки, приварив к петле платики — металлические пластины нужной толщины. Всего для каждой петли нужно два платика, длина каждого из них — на 2 мм меньше, чем длина половины.
Оптимальное расстояние от края калитки до петли составляет 15-20 см. Если нужна средняя петля, то она располагается строго посередине между крайними петлями.

Сначала к столбу приваривается нижняя часть крепежа (со штырем), затем к створке приваривается верхняя часть (с пазом).

Грамотно собранная конструкция должна иметь следующие части:

петля;
платик;рама калитки;
опорный столб;
нижняя часть (со штырем);
верхняя часть (с пазом).

Все петли должны быть соосны, то есть их центры должны находиться на одной прямой. Требование соосности является крайне важным. Именно от его соблюдения зависит, насколько равномерно будет распределяться вес ворот на крепления и, соответственно, как долго они прослужат.

Для работы мастеру понадобятся:

сварочный аппарат;
металлическая пластина для изготовления платиков;
болгарка;
молоток;
отвес;
масло для смазки петель;
средства защиты — маска, перчатки, спецодежда.

На подготовительном этапе следует разметить раму калитки и створку, определив места, где будут привариваться петли. Очистить их от пыли, грязи, ржавчины. Для этого можно воспользоваться металлической щеткой и растворителями. Далее, выполняется аналогичная обработка поверхности петель, а на их внутреннюю часть наносится смазка.

Традиционный метод сварки предполагает на этом этапе установку платиков, для чего рекомендуется:

Взять 2 одинаковые пластины необходимой толщины и длины. Положить их так, чтобы между ними был зазор в 2-3 мм.
Уложить на них нижнюю часть петли.
Приварить петлю к одной из пластин (в рассматриваемом случае, к правой).
Проделать все то же самое для верхней части петли и приварить ее к левой пластине.
Затем необходимо установить створки в рабочее положение и зафиксировать их.
Платики с нижней частью каждой петли точечно привариваются к столбу, затем в нижние части вставляются верхние элементы шарниров и точечно привариваются к створке. После проверки соосности петель и работы калитки производится окончательная обварка по контуру платиков.

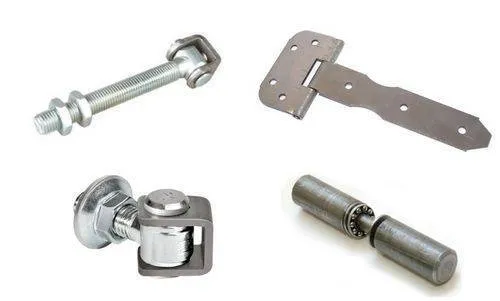

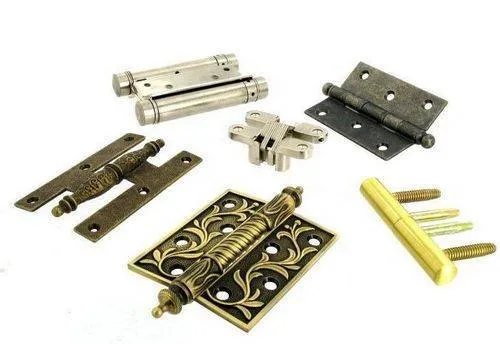

Разновидности петель

С учетом классификации ГОСТ завесы для ворот разделены на следующие категории:

Цилиндрические.
Сквозные.
Скрытые.
Шарнирные.
Декоративные кованые.
Каплевидные.
Регулируемые.

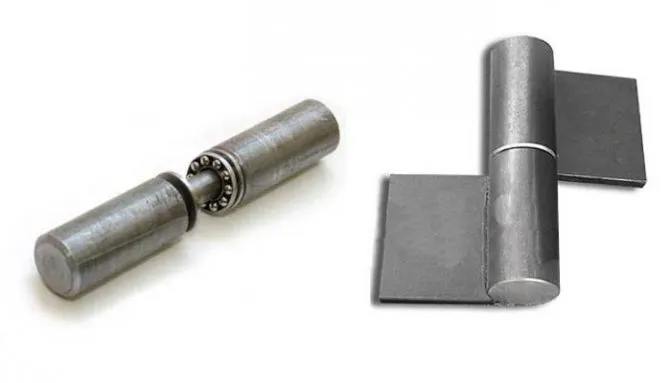

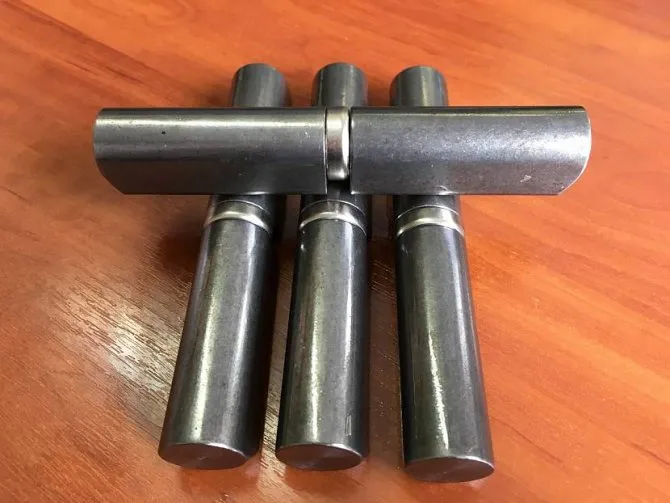

Цилиндрические (обычные и с усилением)

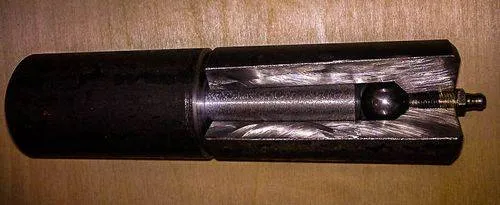

Механизмы с цилиндрической конфигурацией имеют опорный подшипник. Их используют на небольших воротах с допустимыми нагрузками до 400 кг. Модели с усилением имеют особые пластины, способствующие равномерному распределению нагрузки по поверхности столба или фурнитуры. Модификация востребована для изделий из профильной трубы. К гаражным воротам их принято приваривать обыкновенным сварочным аппаратом либо крепить посредством винтового соединения.

С учетом стороны размещения усиленные модели бывают правыми и левыми. Стандартный диаметр изделия составляет 50 мм, а допустимая нагрузка — 600 кг.

Сквозные

Если нет возможности закрепить завесы с помощью сварки либо привинчивания, можно использовать в качестве альтернативы сквозной вариант. Для монтажа механизма потребуется просверлить по длине каркаса монтажные колонны и поместить в них часть фиксатора. Окончательное крепление изделия своими руками производится гайками подходящего размера. Такие крепежи справляются с нагрузками до 200 кг.

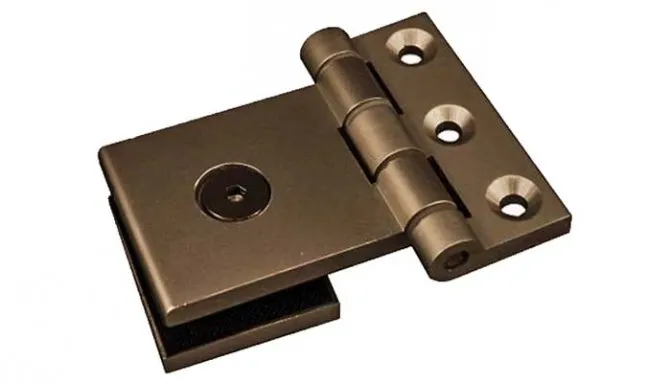

Скрытые

В отличие от предыдущих разновидностей, скрытые петли хорошо замаскированы, т.к. они установлены в рамке-створке и приварены к раме и поперечной поверхности столбов изнутри. Обнаружить размещение такой фурнитуры достаточно сложно, что повышает ее устойчивость к взлому. Такие петли применяются на тех объектах, где хранится ценное имущество. Изделия выделяются долговечностью, поскольку они изолированы от вредных воздействий.

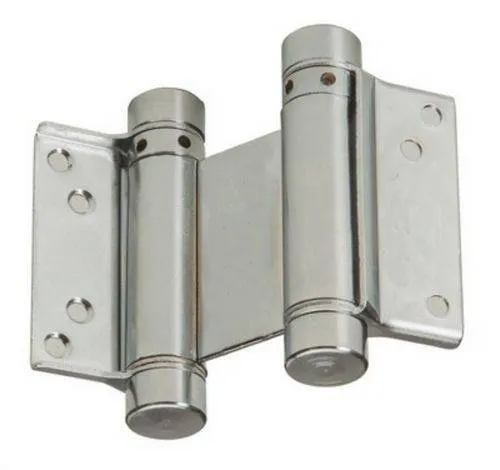

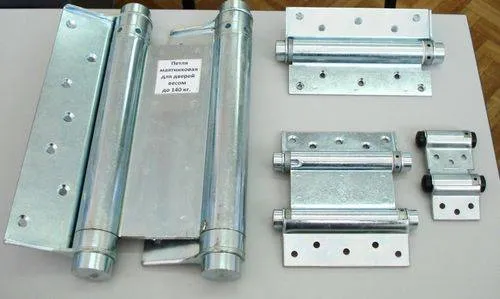

Шарнирные

В эту группу входят укрепленные и полушарнирные элементы. В первом типе осевой стержень прикреплен к 2 половинкам карты. Это обеспечивает цилиндрическое соединение, которое легко вращается. Полушарнирный вариант подразумевает размещение стержня оси только в одной половинке карты. Конструкция не обладает особой надежностью.

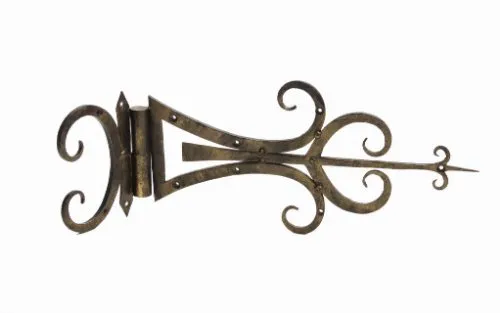

Декоративные кованые

Считаются устаревшим видом воротных петель, который не теряет популярности несмотря на наличие более эффективных решений. Наиболее часто кованые завесы встречаются на деревянных ограждениях и используются в качестве декоративного элемента. При этом в продаже есть механизмы, которые не уступают по прочности современным аналогам.

Каплевидные

Крепежи в форме капли одинаково эффективны на металлических и деревянных конструкциях. Их популярность обусловлена повышенной прочностью и стойкостью к механическим нагрузкам. Кроме того, фурнитура выглядит оригинально.

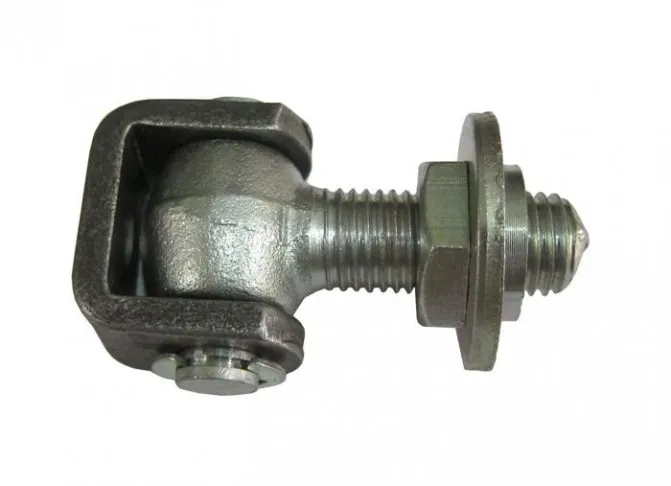

Регулируемые

Вариант подходит для любых гаражей, складских помещений и прочих подобных объектов. Из-за особенностей конструкции механизмы позволяют регулировать положение створок по высоте. Такие петли востребованы при вероятности деформации опорных стоек. Они справляются с нагрузками до 200 кг.

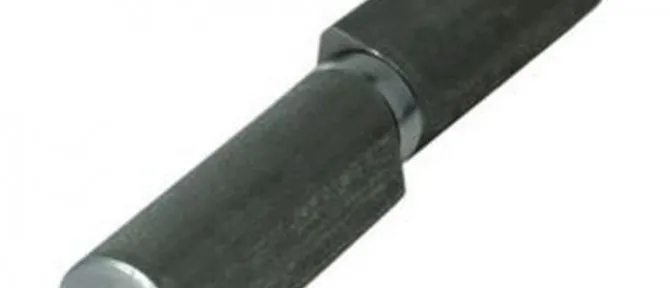

Цилиндрические

Как Установить Петли На Калитку

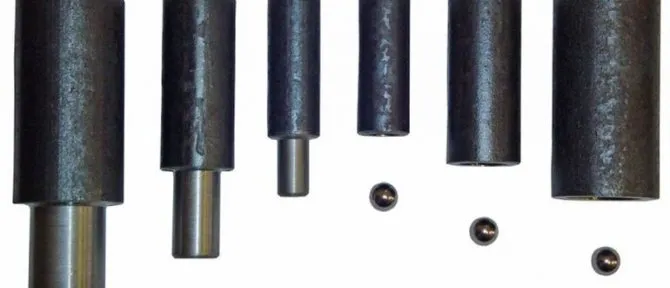

Внутри цилиндрических навесов имеется специальный подшипник. Такие навесы обладают небольшой массой и идеально подходят для распашных калиток и ворот. Они способны выдержать нагрузку до 400 килограмм. При покупке обязательно уточните класс навесов, так как от этого и зависит их способность выдерживать массу.

Важно заметить, что такие петли имеют красивый внешний вид, так как вся начинка скрыта корпусом.

Разновидности петель и их монтажа

Петли можно разделить на несколько видов:

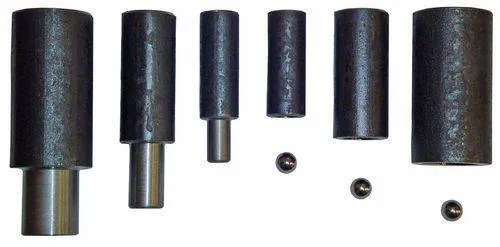

Цилиндрические с подшипником для опоры.

Применяются для монтажа стандартных ворот, не слишком тяжелых по весу. На такие системы не рекомендуется делать нагрузку более 0,4 тонн так как это их наибольший допустимый вес. О такой информации следует спрашивать до приобретения потому, что для каждой модели и фирмы он может меняться.

Выглядят они как цилиндр, который делится на 2 части. Одна из них имеет окончание в виде стержня, который в процессе установки входит во вторую деталь с пустой сердцевиной и шариком на дне. Этот подшипник делает механизм более плавным во время движения, если поступает слишком большая нагрузка. На одной из его сторон есть специальное место для установки заглушки, которую можно снять.

Усиленные конструкции в форме.

Справляются с нагрузкой до 0,6 т и отличаются от первых только пластиной крепления, которая дает возможность правильно распределит массу по поверхности. Такой механизм можно монтировать с применением сварки или как в межкомнатных переходах – саморезами, а раскрытие дверей при применении такой петли может быть в обе стороны.

Данный крепеж делается из прочной стали, что увеличивает максимальны допустимый вес нагрузки и долговечность изделия. Перед приобретением рекомендуется проверить подшипник на наличие специальной маркировки.

Сквозные.

Используются если нельзя применять сварку или другой крепеж. Для их монтажа насквозь просверливается опора ворот и с другой стороны фиксируется гайками. Такие петли выдерживают только маленький вес, их максимум – 200 кг. Изготавливают их правосторонними или левосторонними, также ими можно оснастить навесы.

Скрытые.

У них особая конструкция, которую можно легко спрятать, если ворота закрыты. Крепятся они к боковой части столба, который выступает в качестве опоры и к внутренней части рамы. Плюсом такой конструкции является то, что демонтировать эти петли можно только специальными инструментами.

Трехсекционные накладные (магнитные).

Их изготавливают шарнирными и полушарнирными, а применять их можно для ворот с большим весом. Бывают трех видов: декоративные, стандартные и снимаемые.

Также есть различие петель по форме:

Цилиндрические. Плотно фиксируются на поверхности ворот, а также плавный и легкий поворот механизма.
Квадратные. При установке необходимо немного отступит от рамы. Фиксация более надежна, чем у предыдущих.
Шестигранные. Универсальные петли, которые фиксируются и как цилиндрические и как квадратные.
Каплевидные. Используются для разных конструкций и имеют высокую прочность, а также устойчивость к расшатыванию.

При выборе навесов на ворота важно смотреть, чтобы они подходили под материал. Если петля не подходит к металлу или дереву, то долго она не прослужит. . Каплевидные петлиИсточник news2.ru

Как выбрать петли и определиться с их количеством

Для сборки воротных полотен и калиток применяют разные материалы. Такие конструкции производятся из листовой стали, профильного листа или дерева. Под металлические ворота выбирают приварные петли, которые фиксируются с помощью саморезов и болтов. На деревянных поверхностях фурнитуру закрепляют посредством саморезов.

Поэтому на этапе выбора нужно учитывать материал, из которого выполнены ворота, их размеры и вес.

Если в описании крепежей указано, что они могут выдерживать до 200 кг, а ворота тяжелее этого показателя, во время эксплуатации фурнитура будет повреждена.

В подобных случаях оправдано применять усиленные изделия для тяжелых конструкций.

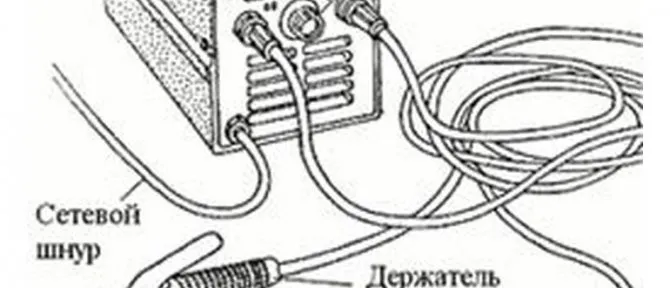

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

защитная маска сварщика;
измерительный инструмент: линейка, рулетка, строительный уровень;
смазка для петель – солидол или аналогичный ему по свойствам состав;
болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Начало работ

Цилиндрическая форма петель зачастую заставляет неопытных сварщиков задаться вопросом: «А это вообще варится?». Варится. Петли, сделанные из шестигранника или четырехгранника на самом деле варить сложнее. По правильной технологии петли для начала привариваются к специальным платикам. Делать это желательно на ровной горизонтальной поверхности, например, на наковальне (заодно к ней можно прицепить «минус» сварочного аппарата). Неотъемлемое требование: приваривать платики к петлям необходимо сплошным швом.

Подобрать подходящий по размерам платик не сложно. Учитываем вес ворот и прочность материала из которого они изготовлены и определяем на глаз, сварочный шов какой длины сможет выдержать вес и не позволить дверной конструкции деформироваться. Платиками организуется удобная рабочая «площадка» для проведения сварочных работ, а так же они служат распределительными пластинами воротного полотна, что не позволяет последнему «разорваться» даже при общем тяжелом весе воротной конструкции.

Установка ворот

Производить сварку петель с уже приваренными платиками нужно стационарно, предварительно разместив ворота в «родное окно». То есть, ворота придется фиксировать «вхолостую» и достигать их требуемое положение еще до начала сварочных работ. Положение дверей надо проверить и перепроверить столько раз, сколько среднестатистический первоклассник знает чисел – как минимум десять.

Сварочные работы

После того как будет произведена тщательная проверка расположения ворот, заранее измеренных и отмеченных полей для пластин, можно начинать сварочные работы с нижних петель на столбах. Вертикальные швы – это самая трудная работа для сварщика. Но благодаря пластинам даже неопытный сварщик сможет с ними справиться. Когда одна штыковая часть петли на створке будет приварена, можно будет воспользоваться лазерным уровнем для сверки правильного расположения ее оси и для определения точного расположения второй штыковой петли.

Завершение

После тщательной сварки штыковых частей петель на столбе, на них нужно будет наживить вставные верхние части петель сразу с шариками. После чего как можно более плотно прижать наживленную часть к полотну двери и продолжать сварочные работы.

По окончанию сварочных работ швы можно обработать болгаркой.

Такой технологией уже давно успешно пользуются все службы по установке дверей. Сделать это самостоятельно будет нетрудно, если имеются навыки по сварочным работам и необходимое оборудование с расходным материалом:

Металлические дверные петли;
Пластинки/платики;
Сварочный аппарат;
Электроды;
Слесарный молоток;
Сварочная маска, рукавицы и спецодежда;
Болгарка.

Обратите внимание, что ворота должны открываться наружу, т.к если ворота будут открываться внутрь при обильном снегопаде зимой — это может стать большой проблемой!

Видео — создание распашных ворот

Видео — установка гаражных ворот

Разметка

Как Правильно Приварить Навесы На Металлическую Дверь

Затем следует разметить места будущей установки петель на ворота – они должны располагаться на расстоянии примерно 20 сантиметров от нижней или верхней границы полотна.

Иногда, если конструкция слишком много весит (более 200 килограмм), в верхней части опоры помещают еще одну дополнительную фурнитуру.

Все петли должны быть установлены строго вертикально, даже крошечный перекос при сварке приведет к затрудненному закрыванию или открыванию, а значит, к быстрому разрушению опорных подшипников. Ровность их положения можно проверить отвесом или лазерным уровнем.

Завершение

По окончанию сварочных работ швы можно обработать болгаркой.

Металлические дверные петли;
Пластинки/платики;
Сварочный аппарат;
Электроды;
Слесарный молоток;
Сварочная маска, рукавицы и спецодежда;
Болгарка.

Полезные советы по сварке петель на ворота

Неправильное скрепление железных петель с воротами приводит к плохой работе створок. Со временем они станут двигаться с трудом или не смогут функционировать вообще.

Для предотвращения подобных неприятностей опытные мастера дают несколько полезных рекомендаций.

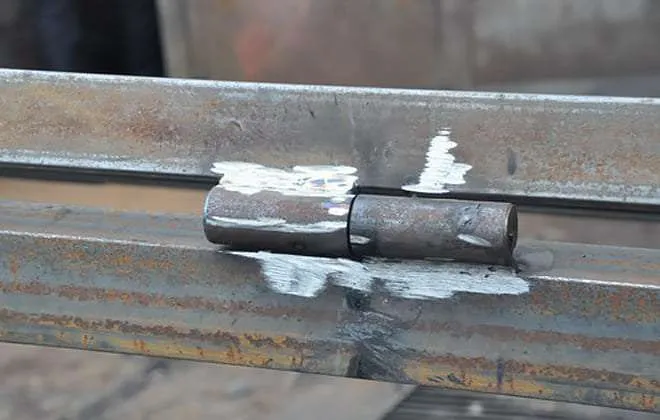

При работе с прямыми петлями сварку лучше производить на горизонтально лежащих воротах (полотно можно разместить на земле).
Перед сварочными работами рекомендуется сделать подложку длиной в 1/2 петли. Деталь следует подложить под нижнюю часть петли, а верх прихватить с торцевой стороны.
При крепеже петель на круглой стойке делают наружный припуск 5 мм. При работе с прямоугольной опорой фиксацию производят заподлицо.
До окончательного крепежа вдоль петель прикладывают прямоугольный брусочек и поправляют устройства, если они лежали криво.
Сварку лучше производить мелкими прихватками. Действия выполняют дважды и со всех сторон.
До фиксации петель с внутренней стороны необходимо проверить легкость хода ворот на весу. Некорректную работу исправляют сваркой, запаивая несколько точек с наружной стороны.
Во избежание провисания створок до окончательного приваривания петель полотна следует сомкнуть и разместить по центру подставку.

Пока петли горячие, ворота не открывают. Конструкцию можно эксплуатировать, как только устройства остынут.

Другие особенности сварки фурнитуры

Как Правильно Приварить Навесы На Металлическую Дверь

К круглым столбам петли необходимо приваривать со смещением на 5 миллиметров в сторону открывания. Такое смещение дает возможность воротам отворяться максимально широко без каких-либо препятствий. При этом для прямоугольных или треугольных опор никаких подобных манипуляций делать не нужно.

Сварные швы должны быть ровными, прочными и глубокими. Наличие пропусков в таких швах неприемлемо.

При вертикальной сварке очень важно выбрать правильную скорость ведения электрода. Специалисты советуют домашним мастерам прибегать в данном случае к круговым плавным движениям, которые будут как бы поднимать текущий металл наверх.

Сварочные работы требуют от исполнителя неукоснительного соблюдения техники безопасности. Начинать приваривать фурнитуру надо только тогда, когда будет надет защитный инвентарь и убраны все находящиеся поблизости легковоспламеняющиеся предметы.

Подготовительные работы

Начинают с приварки платиков к петлям. Этот этап можно пропустить, если используются готовые навесы с монтажными пластинами либо при монтаже на круглые столбы небольшого сечения. Платики вырезают из листовой стали болгаркой, выбирая листы толщиной не менее 5 мм.

Перед сборкой петли её внутренняя часть (то место, где находится подшипник) тщательно обрабатывается смазкой, а участок, отводимый под сварку, очищают от пыли и ржавчины. Варят на горизонтальной поверхности. Два платика укладываются рядом по длинной стороне с зазором 2–3 мм. Сверху кладётся половина навеса, привариваемая к одной из пластин сплошным швом. Аналогичную операцию выполняют со второй половиной. Получившиеся швы аккуратно зачищают.

Важно: по правилам пожарной безопасности сварочные работы ведутся либо на неокрашенных, либо на полностью окрашенных, высохших деталях. Не до конца высохшая краска может воспламениться от искры

Дополнительные рекомендации

Несоблюдение требований при выполнении сварочных мероприятий может поставить под угрозу конечный результат. Чтобы избежать этого, достаточно учесть следующие рекомендации:

Перед сборкой петель нужно подготовить и проанализировать схему, на которой указано размещение фурнитуры. Это минимизирует вероятность переделывания работы.
Петли с прямой конфигурацией лучше крепить к воротам, размещенным на ровной плоскости.
Ворота разрешается открывать исключительно после того, как швы полностью остынут.
На круглых столбах завесу выпускают на 5 мм наружу, на прямоугольных сваривают заподлицо.
Шов делается снизу вверх.

Разновидности

Петли позволяют плавно открывать и закрывать ворота, не издавая при этом ни единого звука

Все виды петель можно разделить на три группы:

классические;
декоративные;
скрытые.

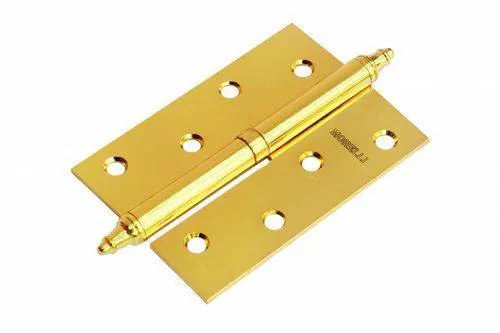

Первые имеют обычный вид, ведь с ними потребитель сталкивается достаточно часто, так как они устанавливаются на входные и межкомнатные двери. Несмотря на то что речь идет о петлях для ворот, они ничем особо не отличаются. При этом есть один аспект, который играет важную роль, это специальная обработка материала, благодаря которому петли выдержат любые погодные условия.

Повышенная надежность является одной из самых важных характеристик во время производства петель. Этот элемент должен выдерживать большую нагрузку, ведь ворота тяжелые, а также регулярно используются. Поэтому зачастую устанавливаются дополнительные подшипники, чтобы улучшить данные. Нередко можно встретить в продаже петли без ушек, так как потребитель может самостоятельно приварить их к изделию в зависимости от строения системы.

Шарнирные

Большим спросом пользуются шарнирные петли и это можно разумно объяснить. Они позволяют легко и плавно направлять ворота, обладают стойкостью к излому, а это важный показатель. Некоторые из петель такого устройства предназначены для установки на габаритные ворота, так как способны выдерживать большую нагрузку. Самопроизвольное открывание и закрывание исключено в том случае, если правильно установить саму конструкцию и выбрать этот вариант фурнитуры.

Для изготовления шарниров применяется прочный и надежный металл, у которого отличные показатели. Тяжелые ворот будут служить долго и верно с такой установкой.
