Монтаж и фотографии распашных металлических ворот с интегрированной калиткой
Познакомьтесь с мастерством монтажа распашных металлических ворот с интегрированной калиткой через нашу фотогалерею. Уникальные фото распашных ворот со встроенной калиткой позволят вам оценить качество и стиль данного решения. Доверьтесь профессионалам и создайте надежную и элегантную защиту для вашего входа.
Любая частная территория или приусадебный участок нуждается в ограждении, в котором, в свою очередь, должны быть ворота. Существует много различных видов ворот, различающихся по материалу, типу конструкции и другим характеристикам. В интернете можно найти все необходимое для того, чтобы создать ворота распашные металлические с калиткой: фото, инструкции, чертежи и детальные советы.
Распашные металлические ворота с калиткой – отличный вариант для частного дома
- Преимущества и особенности конструкции
- Типы конструкций
- Из чего состоят ворота и какие инструменты используются при монтаже
- Выбор профильного листа, материалов для каркаса и столбов
- Порядок монтажа
- Установка автоматики на ворота
- Кованые ворота: фото и инструкции по изготовлению
- Ворота распашные металлические с калиткой: фото и нюансы работы
Преимущества и особенности конструкции
Распашные ворота, оснащенные калиткой, – это не только отличная защита вашей территории от несанкционированного проникновения, но и очень удобная конструкция, позволяющая пропускать гостей и технику. У каждого из типов такой конструкции есть ряд преимуществ:
- для создания можно использовать большое количество современных металлических профилей, что открывает перед вами широкий простор для реализации своих дизайнерских фантазий;

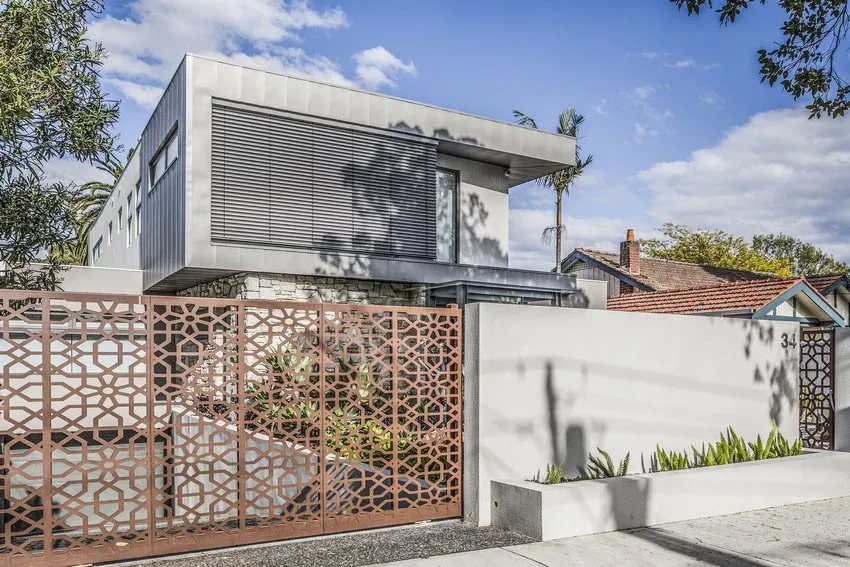

Ажурные ворота и калитка из металла гармонично сочетаются с дизайном здания и придомовой территории
- все элементы металлической конструкции изготавливаются с нанесением специального полимерного покрытия, которое защищает ее от коррозии, перепадов температур и других негативных воздействий;
- калитка крепится при помощи особых 3-секционных накладных петель, что повышает прочность всей конструкции;
- металлические распашные ворота не имеют видимых элементов крепления, благодаря чему взломать их становится очень сложно.
Металлические распашные ворота подвешены на тройной ряд петель
Кроме этого, эскизы, конструкцию, чертежи, схемы распашных ворот своими руками можно создать по индивидуальному проекту, используя кованые элементы, автоматику для открытия ворот и многое другое. Таким образом, ваша конструкция будет не только надежной, но и неповторимой в плане дизайна.
Типы конструкций
Все типы данных ворот состоят из двух или одной створок, которые при помощи петель крепятся к раме. В зависимости от типа створок, различают следующие виды конструкций:
- каркасные с сеткой – такой тип ворот хорошо подойдет там, где нужно оградить территорию с растениями, или просто не допустить постоянного затенения. При этом сетка стоит достаточно дешево, легко монтируется, не нуждается в постоянном уходе и может похвастаться еще рядом преимуществ;
- с профнастилом – фото ворот из профнастила с ковкой или другими элементами показывают, что такая конструкция привлекательно выглядит и надежно защищает территорию. Сам профнастил отличается большой долговечностью и надежностью, а также широким ассортиментом цветовых решений. Неудивительно, что именно такой тип конструкций в последнее время пользуется все большей популярностью;
- со сварным решетчатым каркасом – такой тип конструкции отличается стильным видом и используется, чаще всего, именно в декоративных целях. Но не стоит недооценивать прочность подобного каркаса, он отлично переносит механические повреждения;

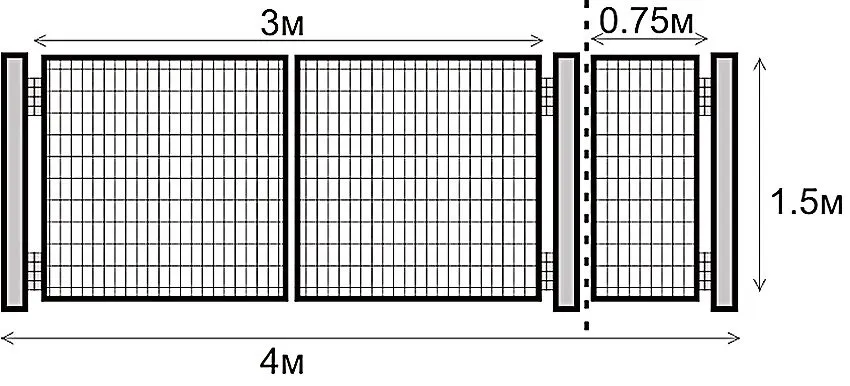

Монтажные размеры распашных ворот и калитки из сварной сетки
- с утеплением – чаще всего устанавливаются в гаражах для защиты автомобиля от сильных морозов. В качестве утеплителя можно использовать полипропиленовые плиты или обычные деревянные доски. Металлическая оболочка в таком случае может быть двойной или одинарной.
Полезный совет! При выборе конструкции учитывайте также тип забора, к которому она будет крепиться. Например, если ваш забор изготовлен из профнастила, то и ворота стоит делать из него.

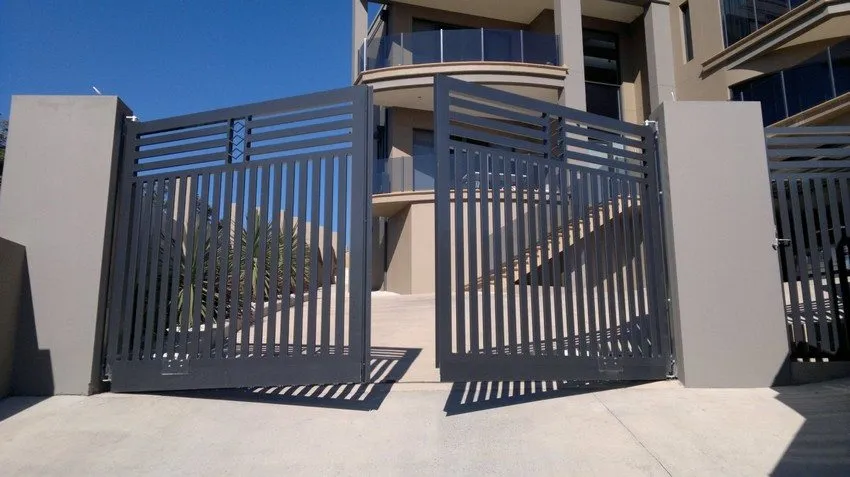

Двустворчатые распашные ворота – наиболее распространенный вариант подобных конструкций
По количеству створок можно провести следующую классификацию:
- одностворчатые – характеризуются большим весом и нуждаются в устройстве усиленного опорного столба. Такой тип конструкции не слишком популярен, так как далеко не каждые петли выдерживают вес сплошного металлического полотна, да и монтировать его сложно. Из преимуществ можно выделить большую прочность, а из недостатков – необходимость в укрепленном фундаменте и держателях, а также потребность в большом количестве свободного пространства для открывания и закрывания ворот;
- двустворчатые – самый распространенный вариант. Монтаж распашных металлических ворот с калиткой из профнастила отлично подойдет для гаража, складского или производственного помещения. Основные достоинства – это простота конструкции и легкость в эксплуатации и обслуживании;

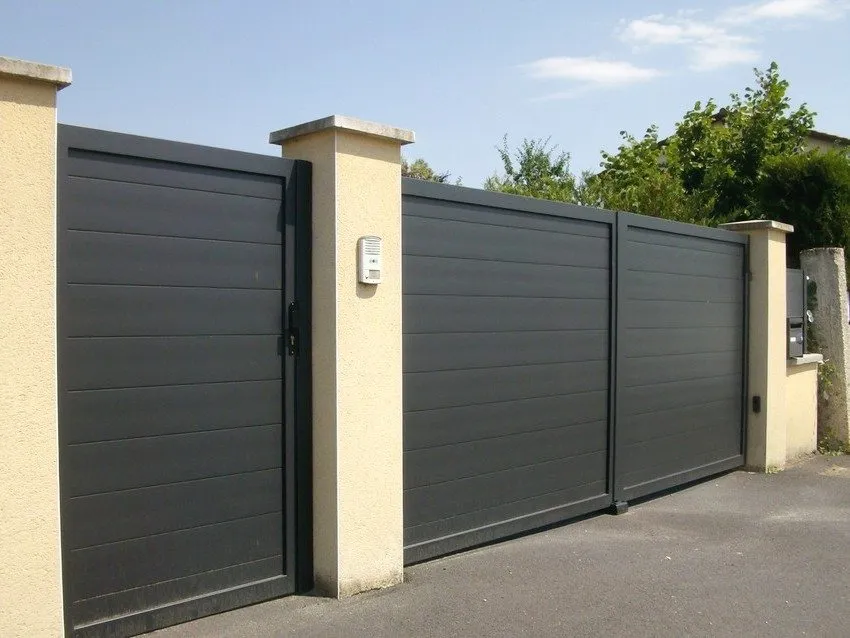

Металлические распашные ворота со встроенной в створку калиткой
- двустворчатые с калиткой – самый удобный и часто используемый вариант. Калитка позволяет свободно пропускать на территорию людей без необходимости открывать основные створки.
Из чего состоят ворота и какие инструменты используются при монтаже
Любые распашные ворота с калиткой состоят из следующих элементов:
- каркас – основа ворот, которая крепится к столбам или к забору;
- обшивка – материал, которым заполняется каркас;
- петли, при помощи которых каркас крепится к опорным столбам;
- столбы;
- запирающий механизм – замок или задвижка, при помощи которой закрываются ворота.

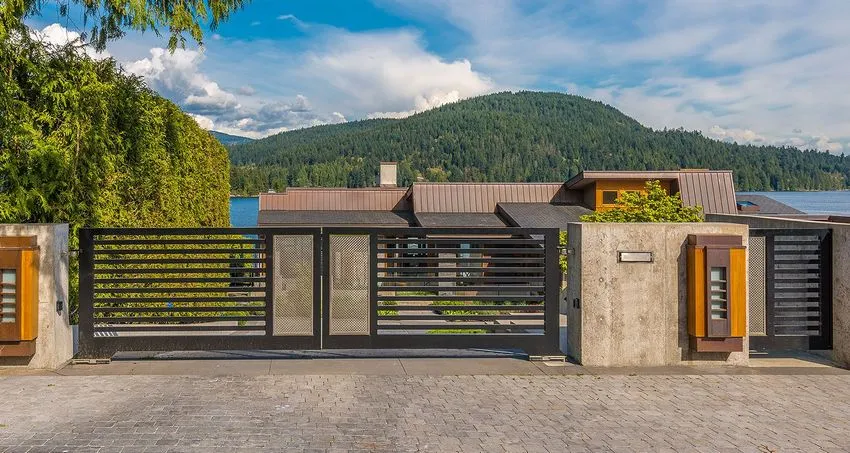

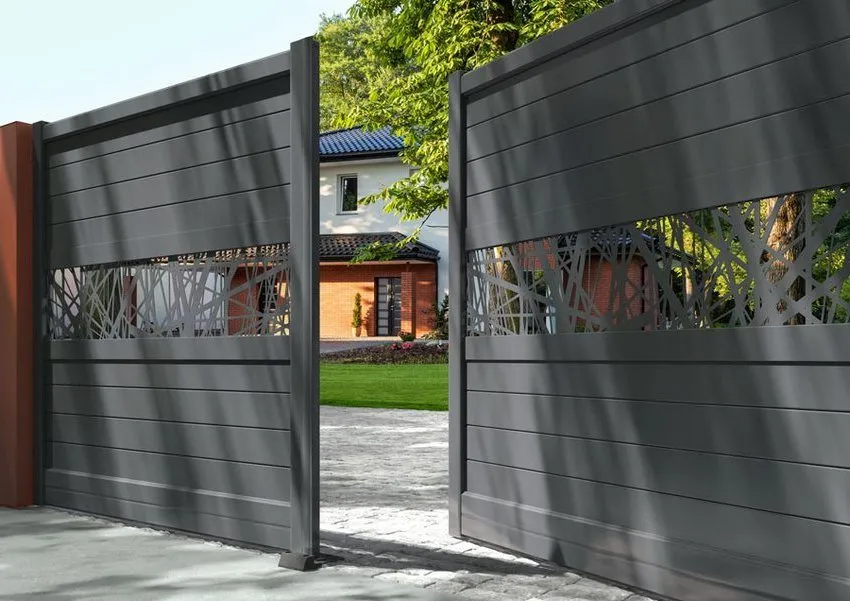

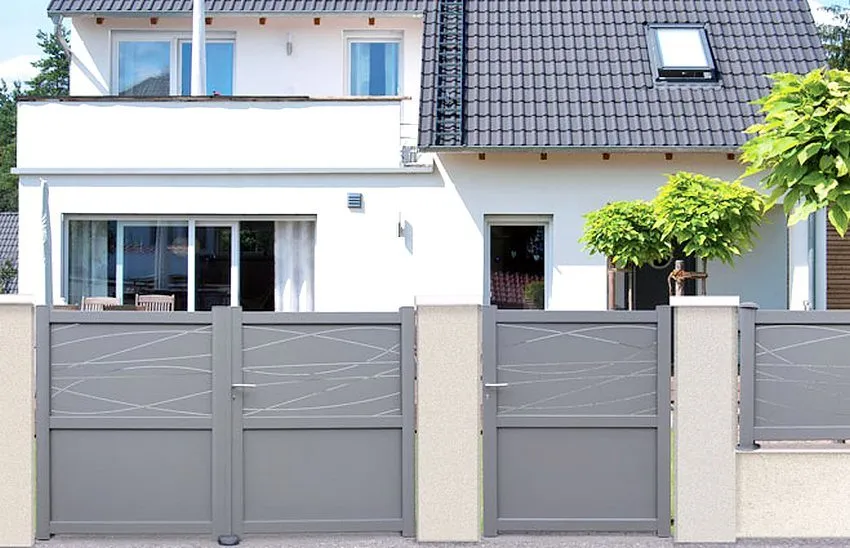

Современный дизайн металлических распашных ворот с калиткой
Также для монтажа конструкции используется большое количество расходных материалов: кирпичи, щебень, песок, цемент, грунтовочная и обычная краска, гвозди или дюбеля. Непосредственно при создании ворот своими руками вам пригодится строительный уровень, болгарка с различными дисками для резки и шлифовки металла (для шлифовки также можно использовать специальную шлифовальную машинку), краскопульт, валик или кисти, сварочный аппарат.
Выбор профильного листа, материалов для каркаса и столбов
Прежде чем заняться изготовлением забора и ворот для частного дома из профнастила (фото которых можно часто увидеть в сети), стоит определиться с типом профильного листа. Различают следующие варианты:
- «С» — стеновой профильный лист, изготовленный из оцинкованной стали небольшой толщины. Характеризуется легкостью и прочностью, чаще всего используется для самостоятельного изготовления ворот;

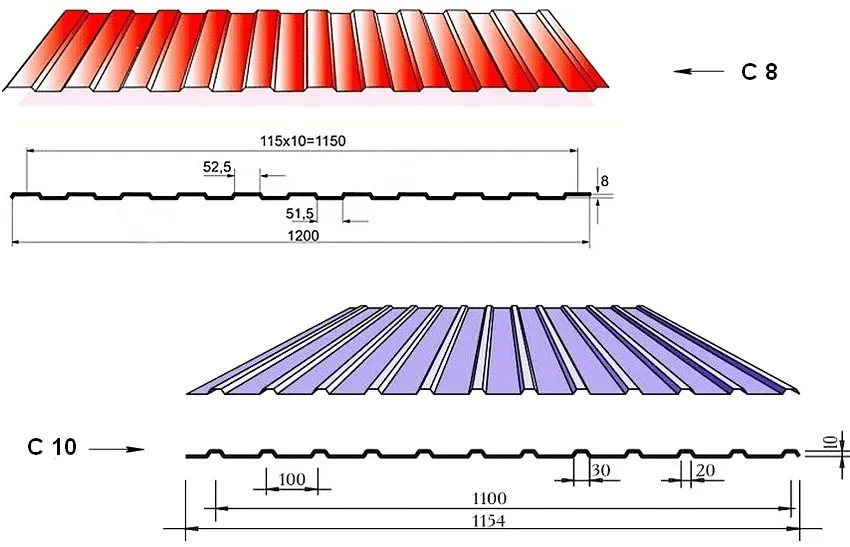

Виды профилированных листов, подходящих для монтажа ворот
- «НС» — листы с крупной высотой волны и большой толщиной, характеризуются повышенной прочностью, но и большим весом;
- «Н» — несущий профильный лист большой толщины и веса, используется для создания ангаров и гаражей.
Для создания ворот лучше всего подойдут два типа: С8 и С10. Толщина листов первого составляет 0,4-0,6 мм, а высота волны – 8 мм. Квадратный метр такого листа весит до 5,5 кг, то есть одна стандартная створка размером 2х2,5 м будет весить около 25 кг. С10 изготавливается из стали толщиной до 0,8 мм, высота волны – 10 мм. Он отличается большим весом, одна створка может весить до 40 кг.

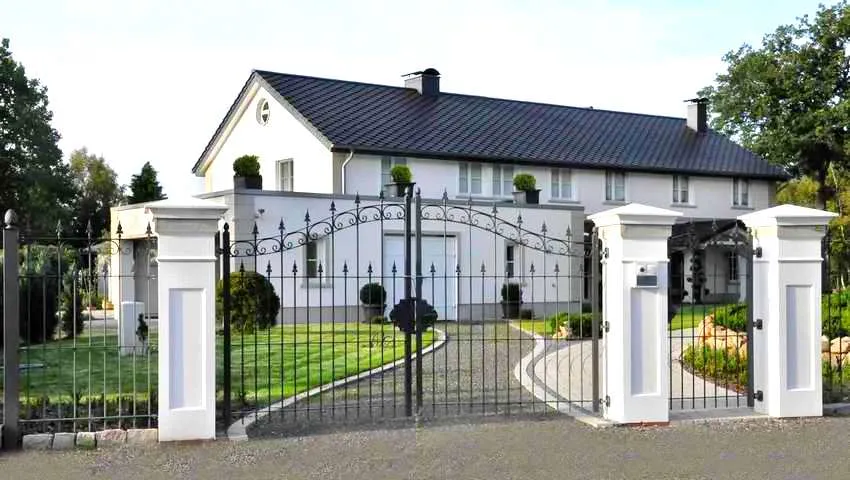

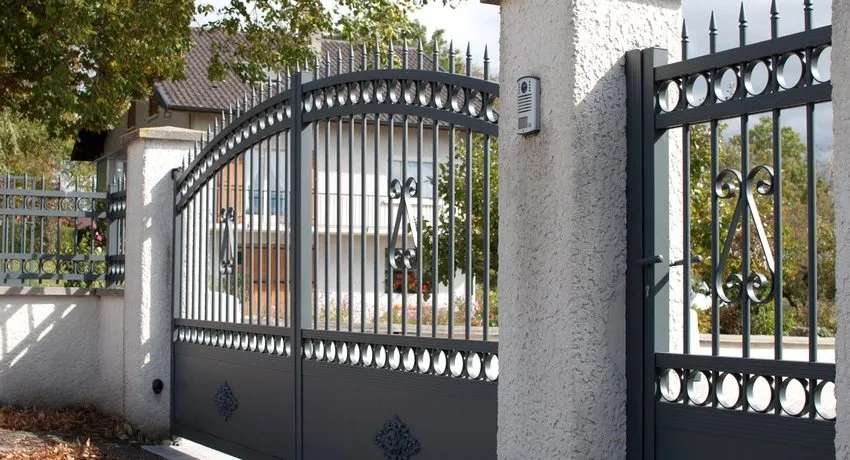

Распашные ворота и калитка из металла выполнены в едином стиле
Каркас ворот можно сделать из проката железа или же из деревянных брусьев. Первый вариант предпочтительнее, так как дерево нужно постоянно защищать от гниения и других неблагоприятных воздействий, которые металл переносит гораздо легче. Также различают следующие типы каркаса:
- сварная конструкция – самый долговечный и надежный вариант, которой хорошо выдерживает большой вес. Единственный недостаток – сварной каркас может быть слишком тяжелым для создания автоматических ворот;
- алюминиевый каркас – используется только в сочетании с легкими материалами обшивки. Идеально подходит для автоматически открывающихся ворот благодаря небольшому весу;
- каркас на болтах – сооружается проще, чем сварной, но не может похвастаться такой же надежностью и долговечностью.
Схема каркаса из профилированной трубы для распашных ворот с калиткой
Полезный совет! Если вы все-таки собираетесь использовать дерево для каркаса, то для этих целей лучше всего подойдет качественный деревянный брус с сечением 10х10.
Каркас из железа монтируется из профилированной трубы с квадратным или прямоугольным сечением. Оптимальный размер – 40х20 мм.
Опорные столбы, которые можно увидеть на фото кованых ворот и калитки, тоже могут быть выполнены из разных материалов:
- дерево – самый дешевый, но далеко не самый долговечный материал для опорных столбов. Преимущество – простота в обработке;

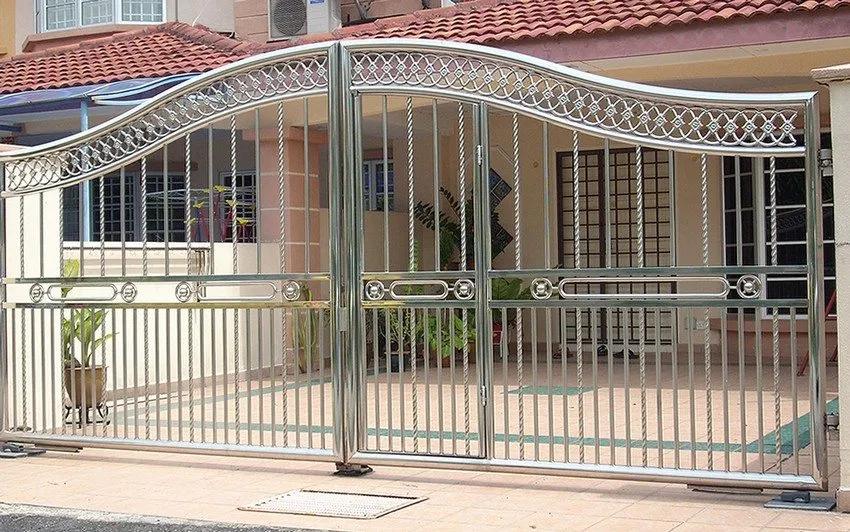

Распашные ворота и калитка, выполненные из металла
- кирпич – служит дольше, чем дерево, смотрится вполне привлекательно и может выдержать большой вес. Идеальный вариант использования кирпича – это обкладывание им металлических конструкций. При этом петли и другие конструктивные элементы нужно приваривать именно к железному сердечнику;
- бетон – один из самых долговечных и простых в обработке материалов для опорных столбов. Благодаря своей массивности легко выдерживает вес большой конструкции, легко поддается косметическому ремонту;
- асбест – средний вариант между металлическими и деревянными столбами;

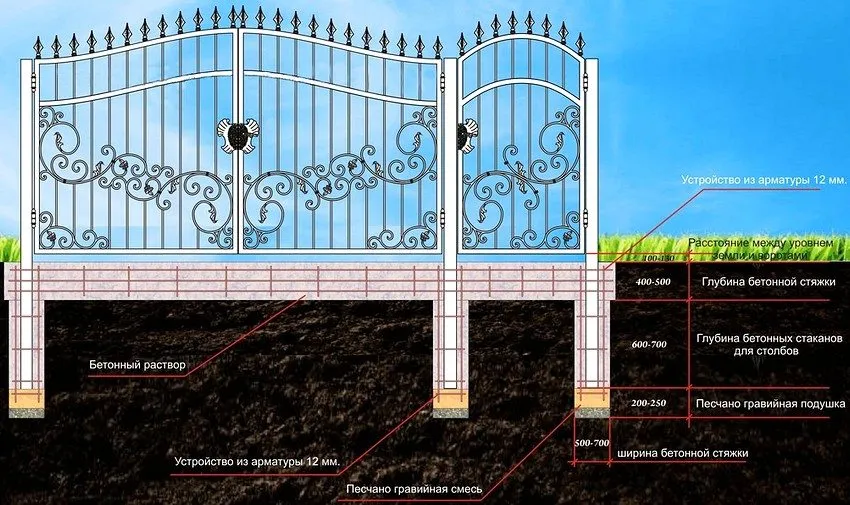

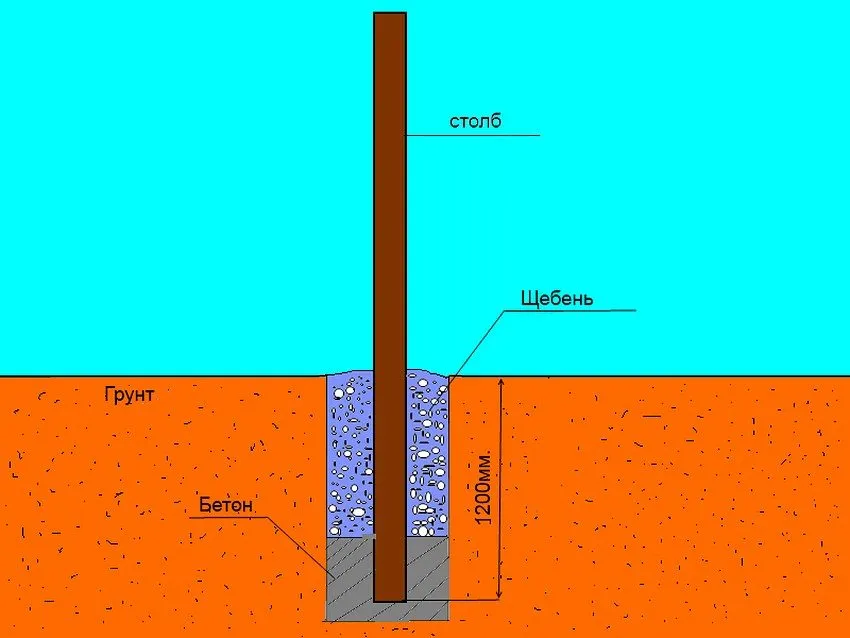

Схема устройства опор для распашных ворот с калиткой
- металл – столбы из него проще всего устанавливать (они просто вкапываются в грунт), стойко выдерживают многие природные и механические воздействия. Очень хороший вариант опорных столбов для всех типов конструкций – это металлические столбы с бетонным или кирпичным основанием.
Порядок монтажа
Изготовление ворот из профлиста своими руками – это достаточно сложный, длительный и трудоемкий процесс. Рассмотрим его подробно.
Начальный этап возведения ворот – составление подробного чертежа будущей конструкции, который может быть выполнен с нуля или взят из интернета. В любом случае необходимо проведение некоторого количества расчетов и замеров. Чертежи, фото и видео распашных ворот своими руками можно найти на любом специализированном строительном сайте, так что вам остается только выбрать устраивающий вас вариант дизайна.

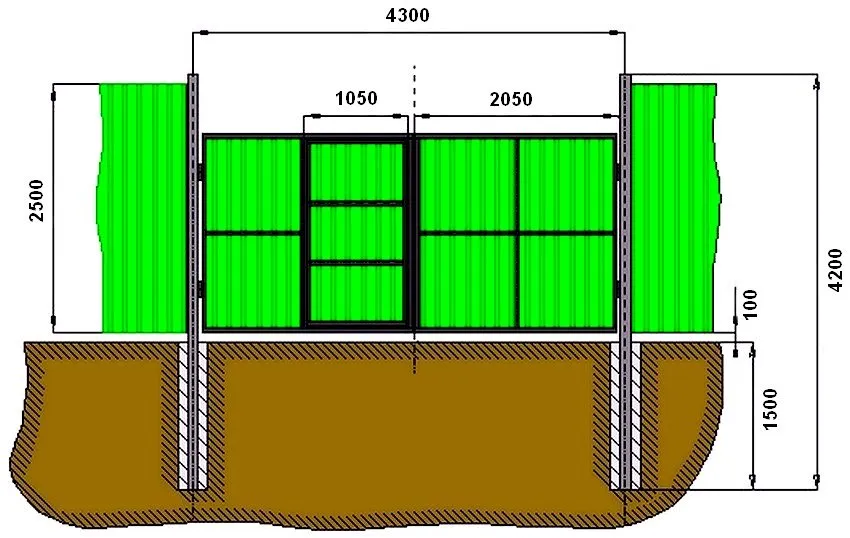

Монтажные размеры ворот из профнастила со встроенной в створку калиткой
Важный момент – правильно определить глубину ям под опорные столбы. Если ваши ворота имеют 2 м в высоту, то глубина ямы должна быть не меньше 1 м, а диаметр углубления стоит делать на 10 см больше, чем диаметр опорной трубы. Классические размеры ворот из профнастила с элементами ковки – 3-4 на 2,5 м. При этом нужно учитывать габариты калитки, а если вы ограничены в размерах участка, то ее можно врезать в одну из створок.
Далее идет установка опор. Толщина опорной трубы подбирается в зависимости от веса всей конструкции. Труба укладывается в яму, затем засыпается щебнем или битым кирпичом и заливается строительным раствором (цемент с песком в соотношении 1:3 и 25% воды). Если конструкция слишком тяжелая или вам просто нужно дополнительное укрепление, то столбы у основания можно обложить кирпичами.

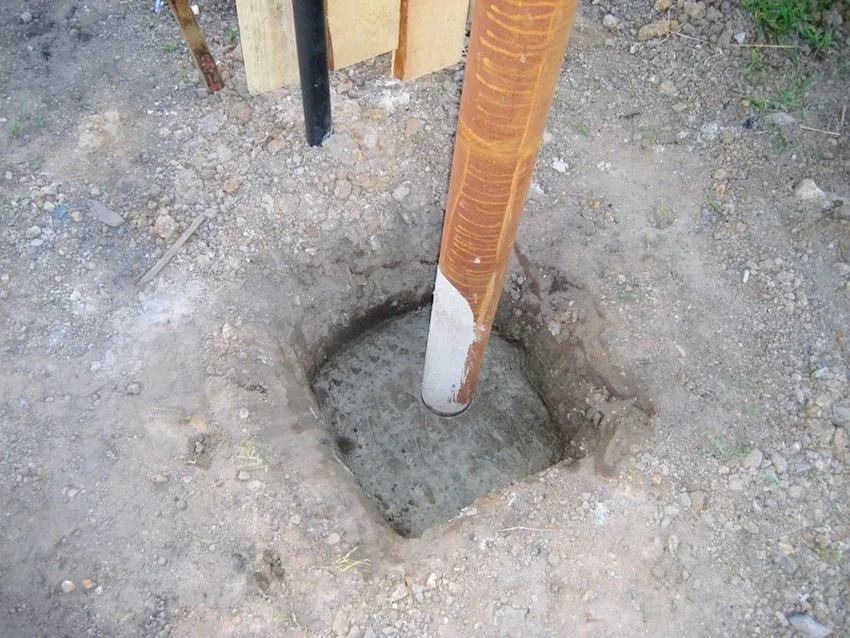

Процесс установки опорных столбов для распашных ворот
Изготовление самих ворот – отдельный процесс, который стоит расписать детально.
Монтаж ворот из профнастила с элементами ковки: фото и инструкции
При изготовлении ворот, в первую очередь необходимо смонтировать раму, которая будет устанавливаться в проем. Для этого металлические уголки располагаются в форме квадрата или прямоугольника, а места стыков свариваются при помощи сварочного аппарата.
Полезный совет! Для большей прочности рекомендуется делать две рамы – с внешней и внутренней стороны проема. Между ними нужно приварить металлические пластины. Чем надежнее будет крепление, тем лучше рама будет выдерживать вес створок.
Монтажные размеры распашных ворот и калитки с металлическим каркасом и вставками из профнастила
При изготовлении створок, металлические профили раскладываются на ровной поверхности в соответствии с вашим чертежом, а затем места соприкосновения свариваются. Полученные листы следует укрепить продольными или поперечными железными балками. Таким же образом изготавливается каркас для калитки.
После этого покрытие приваривается к каркасной части. Рекомендуемая толщина листового металла – около 2 мм. Вес более толстых листов могут не выдержать опорные стойки, а слишком тонкий металл можно легко повредить.

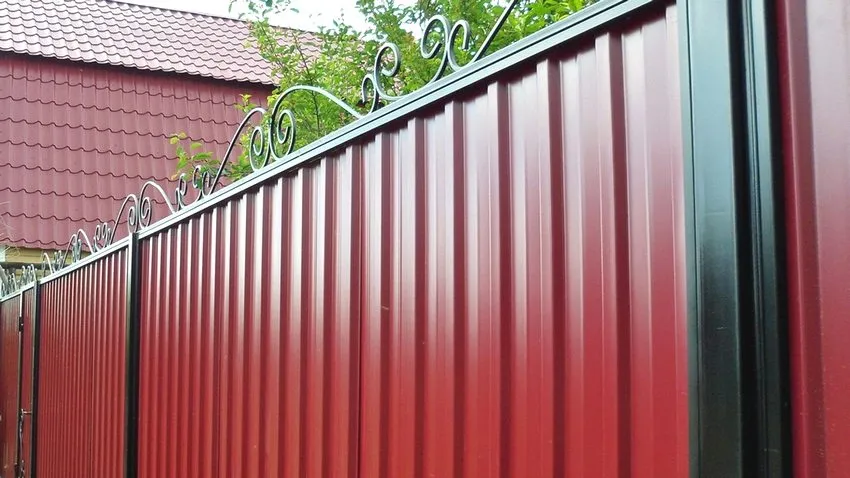

Ворота из профилированных листов с элементами ковки
Особое внимание следует обратить петлям, так как именно на них держится вся конструкция. Не стоит экономить на данном элементе ворот, иначе вы рискуете получить крайне ненадежную конструкцию. Петли привариваются к опорным столбам и створкам при помощи сварочного аппарата.
После этого ворота и калитка устанавливаются на петли, монтируются замки и засовы, конструкция покрывается краской для защиты от коррозии.
Схема устройства кованых распашных ворот с калиткой
Установка автоматики на ворота
Конструкция с автоматическим приводом – это очень удобный и функциональный вариант, который позволит вам сэкономить время и силы. Для этого даже необязательно иметь специализированное оборудование, а можно использовать поворотный механизм, который применяется в спутниковой тарелке. Такой вариант будет не только эффективным и недорогим, но и безопасным, так как двигатель от спутниковой системы можно совместить с понижающим трансформатором.

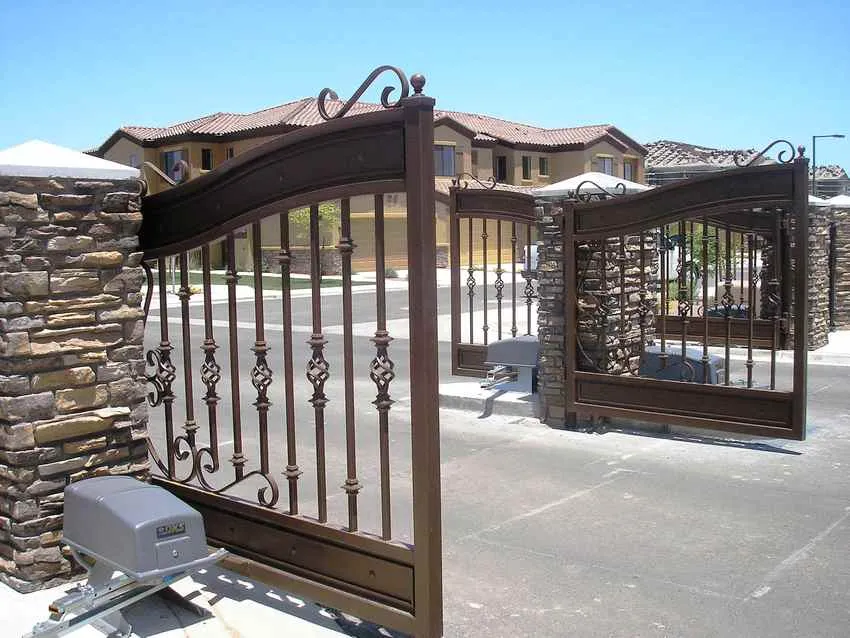

Распашные ворота из металла с установленной автоматикой
Два привода от спутниковых систем с максимально длинными штоками прикрепляются к створкам ворот с внутренней стороны участка. К ним же покупается универсальный пульт управления. Также не помешает подсоединить к системе токовое реле, которое будет возвращать створку в исходное положение, если под нее попадет камень или другая помеха. Если такого реле не будет, то механизм автоматического открывания ворот может выйти из строя в результате попадания на дорогу перед конструкцией даже небольшого препятствия.
Статья по теме:
Ворота своими руками. Чертежи, фото и видео. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа. Видео процесса установки различных видов ворот.
Кованые ворота: фото и инструкции по изготовлению
Как уже было сказано выше, кованые ворота являются отличным вариантом, который продемонстрирует всем гостям ваш хороший вкус, а также финансовое благополучие. Для того чтобы своими руками изготовить такой тип конструкции, совсем необязательно быть профессиональным кузнецом. В современных строительных магазинах продается большое количество всевозможных кованых элементов, вам остается только приобрести их и включить в свой эскиз.

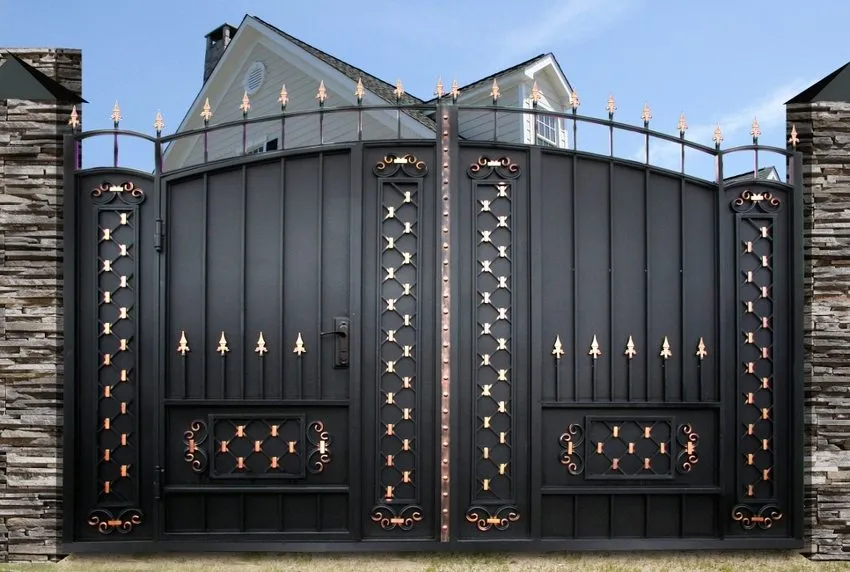

Ворота со встроенной калиткой, выкованные из металла
Есть несколько вариантов кованых ворот:
- Металлические – такой тип полностью изготавливается из декоративных элементов, железных прутьев, уголков. Очень стильно и красиво выглядит, однако обойдется очень дорого.
- Комбинированные – конструкции из различных материалов, украшенные металлическими коваными элементами. Стоят в несколько раз дешевле. Сочетание материалов зависит от вашей фантазии и потребностей, но самым популярным вариантом считаются ворота из профнастила с элементами ковки.
Изготавливаются кованые конструкции практически так же, как и из профнастила. Сначала делается эскиз, на который наносятся кованые элементы. К слову, в интернете можно посмотреть большое количество вариантов дизайна готовой продукции, на основе которых вы можете создать свой собственный уникальный стиль. Затем все детали собираются на ровной горизонтальной поверхности и скрепляются с помощью сварки.
Полезный совет! На чертеже кованых ворот очень важно учитывать точные размеры элементов для того, чтобы в готовом изделии между ними не образовались зазоры.
Если ворота кованы, фото продемонстрирует, что все швы между элементами аккуратно зачищены и обработаны. Это можно делать вручную при помощи наждачного полотна, или с использованием специальной шлифовальной машинки. Красить кованую конструкцию также несколько сложнее, чем изготовленную из профильного листа. Лучше всего для этого использовать специальный краскопульт или набор кисточек, если у вас есть много свободного времени.

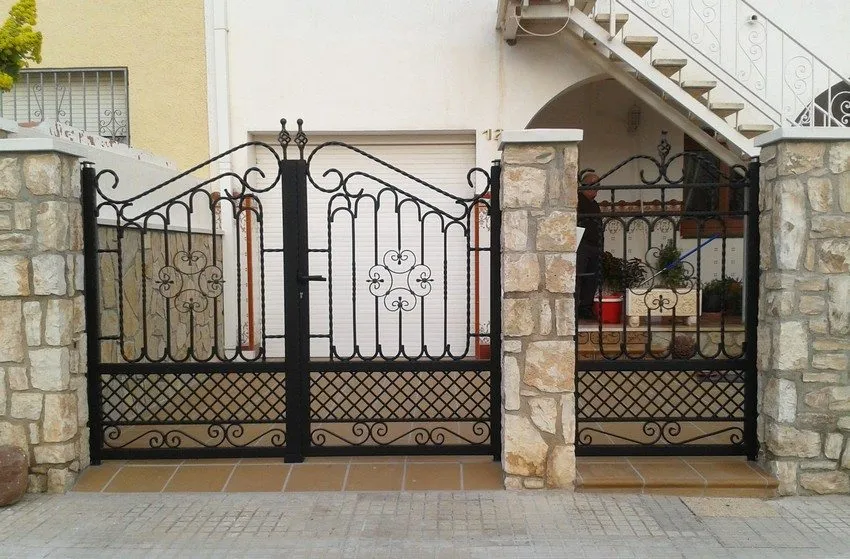

Распашные ворота из металла с элементами ковки и встроенной калиткой
Также необходимо выбрать варианты расположения кованых элементов на профильном листе. В таком случае декором может быть покрыта не вся поверхность листа, а только его часть. Так вы можете сэкономить денежные средства, но при этом создать красивый и дорого выглядящий элемент ограждения.
Преимущества и недостатки кованых ворот
Как и у любого другого типа, у кованой конструкции есть свои преимущества и недостатки. Достоинства:
- долговечность – металл может прослужить не один десяток лет при минимальном уходе, а художественная ковка никогда не выйдет из моды;
Распашные ворота с калиткой, выкованные из металла, долговечны и экологичны
- экологичность – металл кованых изделий абсолютно безопасен для здоровья человека. Кроме того, его внешний вид отлично сочетается с садовыми и приусадебными декоративными элементами.
Недостатки:
- сложность в изготовлении – если ковать такие ворота своими руками, то на это уйдет очень много времени и сил. К счастью, сейчас все кованые элементы можно приобрести в готовом виде в специализированном магазине;
- высокая цена – недостаток, который логично вытекает из предыдущего пункта.

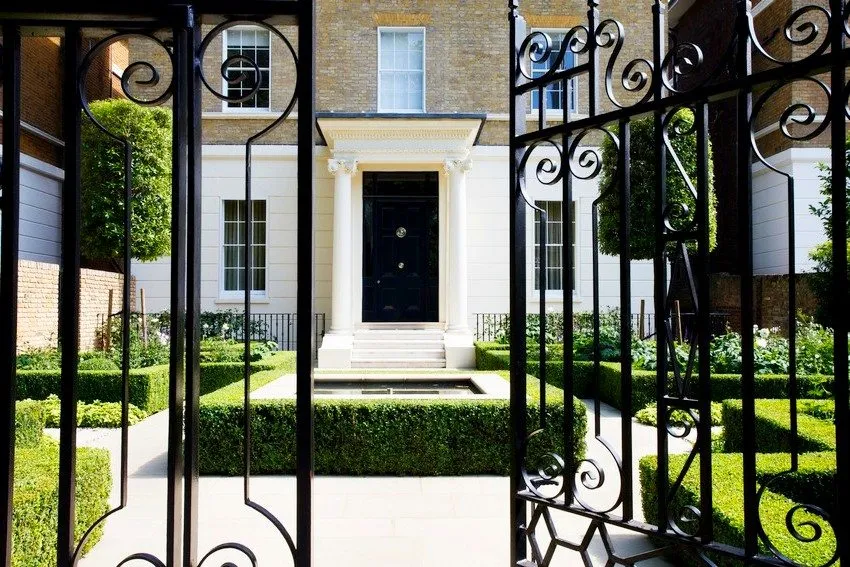

Кованые конструкции отличаются особой красотой и изяществом
Уход за коваными конструкциями
Специального ухода данный тип ограждения не требует, особенно если все элементы окрашены специальной антикоррозийной краской. Периодически элементы нужно чистить от грязи и подкрашивать, а подвижные части – смазывать. Чистить кованую конструкцию лучше и удобнее всего при помощи мощной струи воды.
По чертежам, фото и видео кованых ворот своими руками видно, что обилие ажурных элементов может привести к ряду сложностей в процессе их окраски, но хороший краскопульт спасет ситуацию. Учтите, что для подкрашивания потерявших цвет частей, смонтированных сверху на профилированный металлический лист, на последний стоит подкладывать бумагу.

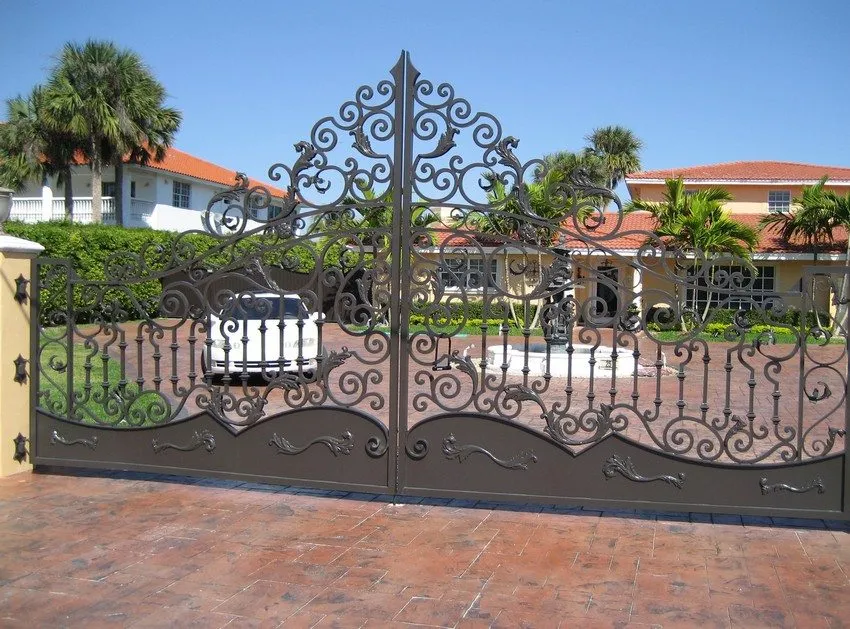

Металлические распашные ворота с обилием ажурных кованых элементов
Ворота распашные металлические с калиткой: фото и нюансы работы
Вне зависимости от того, какой из вариантов распашных ворот вы выбрали, следует учитывать ряд важных моментов:
- до осуществления каркасных работ бетон вокруг опорных столбов должен как следует высохнуть. Если же вы делаете столбы с прямой врезкой в грунт, то землю вокруг них нужно обильно полить водой, тщательно утрамбовать, а затем дать высохнуть;
- работы по закладке фундамента для ворот (если требуется) и опорных столбов лучше всего осуществлять в теплое время года, когда грунт еще не промерз, но уже не слишком влажный;

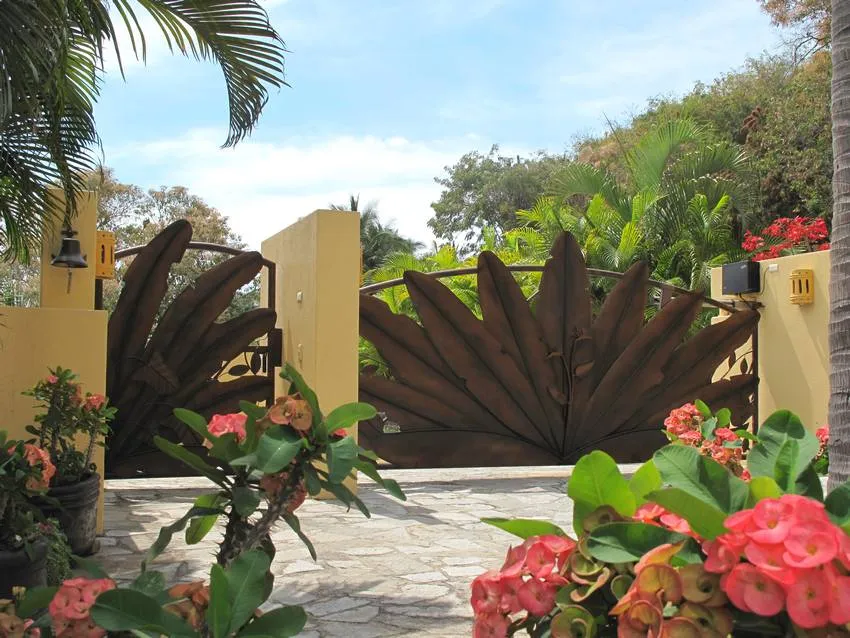

Необычные распашные ворота и калитка с растительными мотивами в дизайне
- если вы не хотите, чтобы металлические ворота страдали от осадков, то сверху их стоит закрыть небольшим козырьком;
- металлический каркас и столбы нужно вскрывать специальной краской для защиты от коррозии. Делать это нужно до начала монтажных работ;
- столбы не должны иметь отверстий сверху. Поэтому, если вы делаете их из полых труб, то отверстия нужно заварить.
Вариант металлических распашных ворот с калиткой
Помните, что качественные и надежные ворота – это залог безопасности вашей территории. Поэтому не стоит экономить на расходных материалах, а также невнимательно относиться к процессу сборки и установки конструкции. На сегодняшний день на специализированных сайтах в интернете размещено огромное количество подробных и доступных материалов, внимательное изучение которых позволит избежать самых распространенных ошибок.
Металлические распашные ворота с калиткой – один из самых популярных типов ворот. Они достаточно просты в изготовлении и эксплуатации, недорого стоят и прослужат вам долгие годы.
Как называются ворота в гараже?
Ворота в гараже могут иметь различные названия, в зависимости от их конструкции и типа механизма открывания. Наиболее распространенными названиями для ворот в гараже являются:
-
Секционные ворота — это ворота, состоящие из нескольких секций, которые при открывании поднимаются вверх и занимают мало места в помещении.
-
Откатные ворота — это ворота, которые открываются путем сдвига в сторону. Они состоят из одной или нескольких секций и устанавливаются на специальный направляющий профиль.
-
Распашные ворота — это ворота, которые открываются как дверь. Они могут состоять из одной или двух створок и открываться как наружу, так и внутрь гаража.
-
Рулонные ворота — это ворота, состоящие из гибкого рулона, который поднимается вверх и наматывается на вал. Они занимают мало места и отлично подходят для небольших гаражей или помещений с ограниченным пространством.
Кроме того, существуют также и другие типы ворот для гаражей, например, распашные ворота с отдельной дверью для пешеходов или складные ворота.
