Система отопления коттеджа: правила устройства и технологии монтажа

Коттеджи, строящиеся вне города на отдельных участках или в составе поселков, не получают отопление из центральных систем. Для каждого коттеджа предусматривается установка автономной системы отопления. При расчете характеристик системы учитываются размер коттеджа, количество этажей, свойства используемых строительных и теплоизоляционных материалов и другие важные факторы.

Владелец загородного дома настраивает обогрев помещений, исходя из своих представлений о комфорте. Экономное расходование топлива, в том числе и за счет монтажа буферных емкостей, способных аккумулировать избыточное тепло, позволяет снизить финансовые затраты на содержание коттеджа. Оптимизировать работу отопительной системы объекта позволяют и водонагреватели косвенного нагрева, которые обеспечивают жителей коттеджа горячей водой, нагреваемой теплоносителем, протекающим по змеевику, встроенному во внутренний бак бытового прибора. Водяное отопление коттеджа считается наиболее популярным вариантом устройства автономных систем обогрева объектов за городом.

Содержание:

• Основные элементы водяной системы отопления
  • Выбор котла по количеству контуров
  • Выбор котла по виду топлива
  • Выбор котла по мощности
• Монтаж котельного оборудования
• Безопасная эксплуатация котельного оборудования
• Подбор труб, радиаторов и иных компонентов системы
• Теплые полы как альтернатива

Проектирование и расчет системы отопления коттеджа производится инженерами теплотехниками, которые при проведении работ учитывают все конструктивные особенности возводимого объекта недвижимости

Основные элементы водяной системы отопления

К основным элементам системы водяного отопления относят:

• отопительный котел;
• устройство, подающее воздух в камеру сгорания;
• оборудование, отвечающее за удаление продуктов сгорания;
• насосные агрегаты, обеспечивающие циркуляцию теплоносителя по отопительному контуру;
• трубопроводы и арматуру (фитинги, запорные клапаны и др.);
• радиаторы (чугунные, стальные, алюминиевые и др.).

Выбор котла по количеству контуров

Для отопления коттеджа можно выбрать одноконтурный или двухконтурный котел. Чем отличаются данные модели котельного оборудования? Одноконтурный котел рассчитан лишь на нагрев теплоносителя, предназначенного для циркуляции по системе отопления. К одноконтурным моделям подключают бойлеры косвенного нагрева, которые снабжают объект горячей водой технического назначения. В двухконтурных моделях предусмотрена эксплуатация агрегата в двух направлениях, не пересекающихся друг с другом. Один контур отвечает только за отопление, другой — за горячее водоснабжение.

Выбор котла по виду топлива

Самым экономичным и удобным видом топлива для современных котлов во все времена был и остается магистральный газ. Эффективность газовых котлов не оспаривается, так как их КПД составляет 95%, а в некоторых моделях данный показатель зашкаливает за 100%. Речь идет о конденсационных агрегатах, способных «вытягивать» тепло из продуктов сгорания, улетающих в иных моделях просто «в трубу».

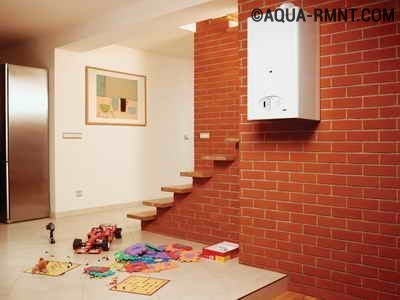

Отопление загородного коттеджа настенным газовым котлом является одним из популярных способов обогрева жилого пространства в газифицированных регионах

Однако далеко не все территории газифицированы, поэтому большой популярностью пользуется котельное оборудование, работающее на твердом и жидком топливе, а также на электричестве. Использовать для отопления коттеджа электрокотлы еще удобнее и безопаснее, чем газ, при условии, что в регионе налажена стабильная работа электросетей. Многих владельцев останавливает стоимость электроэнергии, а также ограничение нормы ее отпуска для одного объекта. Требование подсоединения электрокотла к трехфазной сети с напряжением 380 В также не всем по душе и по карману. Сделать электрическое отопление коттеджей экономичнее можно за счет использования альтернативных источников электроэнергии (ветряков, солнечных батарей и др.).

В коттеджах, построенных в отдаленных регионах, отрезанных от газовых и электрических магистралей, устанавливают жидкотопливные котлы. В качестве топлива в данных агрегатах применяют дизельное топливо (солярку) или отработанное масло, если есть источник его постоянного пополнения. Очень сильно распространены твердотопливные агрегаты, эксплуатирующиеся на угле, дровах, торфяных брикетах, пеллетах и др.

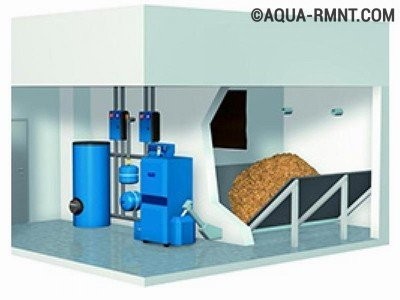

Отопление загородного коттеджа твердотопливным котлом, работающем на пеллетах — гранулированных дровяных гранулах, имеющих цилиндрическую форму и определенный размер

Выбор котла по мощности

Определившись с типом котельного оборудования по топливному критерию, приступают к выбору котла нужной мощности. Чем выше данный показатель, тем дороже модель, поэтому надо не просчитаться при определении мощности агрегата, приобретаемого для конкретного коттеджа. Нельзя идти по пути: чем меньше, тем лучше. Так как в этом случае оборудование не справиться в полной мере с задачей обогрева всей площади загородного дома до комфортной температуры.

Особенно маломощность агрегата будет проявляться в холодные дни, когда столбик термометра будет показывать аномально низкие температуры за окном. Поэтому рекомендуется приобретать котлы с чуть большей мощностью, чем показывают расчеты, но не значительно выше. Зачем переплачивать деньги, а потом заставлять работать оборудование «вхолостую»?

Предлагаем вашему вниманию наш бесплатный онлайн-калькулятор, с помощью которого вы сможете примерно прикинуть мощность котла для вашего дома:

‘).dialog(); //alert(‘Введите площадь!’); return false; } s = parseFloat(document.getElementById(«z-plosh»).value); k2 = parseFloat(document.getElementById(«z-k2»).value); k3 = parseFloat(document.getElementById(«z-k3»).value); k4 = parseFloat(document.getElementById(«z-k4»).value); k5 = parseFloat(document.getElementById(«z-k5»).value); k6 = parseFloat(document.getElementById(«z-k6»).value); k7 = parseFloat(document.getElementById(«z-k7»).value); k1 = parseFloat(document.getElementById(«z-k1»).value); document.getElementById(«z-result»).innerHTML = round(0.1 * k1 * k2 * k3 * k4 * k5 * k6 * k7 * s) ‘ кВт.’; } function round(numb, precis) /* * Округляет число . * IN: numb — число . * precis — кол-во знаков после запятой. * OUT: округленное число в виде строки. */ { // проверки всякие. eval() делается для того, // чтобы можно было использовать не просто числа , // а какие-нить numeric expressions в кач-ве аргументов // функции, например: // var e = round(«3 5/367»); // var z = round(«0xdeadbeef»); precis = parseInt(eval(precis)); if (isNaN(precis) || precis 0 ? «.» strprep(«0», «0», precis, true) : «»); } var numb_int = parseInt(numb); // целая часть. var numb_fract = numb — numb_int; // дробная часть. // взяли нужное кол-во знаков в дробной части и округлили. var fract_rnd = Math.round(numb_fract * Math.pow(10, precis)); // на случай переноса в старший разряд. var rc = numb_int fract_rnd / Math.pow(10, precis); return rc; }

Монтаж котельного оборудования

Для отопления коттеджей большой площади требуются мощные котлы, выпускаемые для стационарного (напольного) размещения. Такое массивное оборудование должно находиться в отдельном помещении — котельной. При строительстве коттеджа место для котельной выбирается заранее (на стадии составления проектной документации). Котлы устанавливают на твердом бетонном основании, выровненном по строительному уровню. Там же в котельной располагают и буферные емкости, аккумулирующие тепло или косвенным образом подогревающие горячую воду для бытовых нужд.

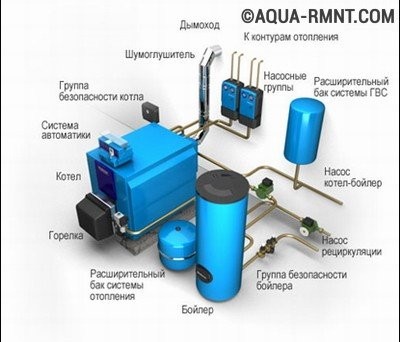

Схематичное расположение всего комплекса оборудования, необходимого для работы системы отопления, в котельной — отдельном помещении, наличие которого предусматривается в проекте коттеджа

В помещении котельной должно быть обязательно предусмотрено наличие эффективной вентиляции. Подача свежего воздуха с улицы осуществляется через впускное отверстие, размер площади которого рассчитывается с учетом мощности котла: на 1 кВт — 600 кв. миллиметров. При проектировании котельной также рассматривается вопрос расположения дымохода, подсоединяющегося к выходному дымоотводному отверстию котла.

Дымоход обеспечивает тягу, которая способствует поддержанию процесса горения в котле. Установка стабилизатора тяги обеспечивает бесперебойную работу котельного оборудования. При строительстве коттеджей все чаще используют коаксиальные дымоходы, особая конструкция которых позволяет одновременно подавать свежий воздух в котел и выводить продукты сгорания.

В небольших коттеджах можно не выделять площадь под устройство котельной, а использовать компактные настенные газовые котлы, которые могут располагаться даже на кухне.

Безопасная эксплуатация котельного оборудования

Мастера, выполняя монтаж отопления коттеджа, включают «группу безопасности» в систему отопления, если таковые устройства не предусмотрены в конструкции котла. В группу обеспечения безопасности эксплуатации котельного оборудования входят следующие элементы:

• расширительный мембранный бак;
• манометр;
• предохранительный клапан;
• автоматические воздухоотводчики.

Реализуемые в настоящее время модели бытовых котлов отопления производитель снабжает регулирующей автоматикой, а также расширительным баком и даже насосом циркуляционным, встроенным в конструкцию агрегата. Современные котлы отличаются от предыдущих поколений большей степенью автоматизации работы. Эксплуатация оборудования  намного проще и безопаснее, если в котле имеется система:

• электронного розжига, наделенного функцией контроля пламени;
• защиты от недостаточного давления газа в подающей магистрали;
• защиты от образования накипи, а также от замерзания;
• автоматической диагностики состояния агрегата;
• контроля климата в помещении (автоматическая смена режима работы котла в зависимости от температуры воздуха на улице).

Подбор труб, радиаторов и иных компонентов системы

Продумывая систему водяного отопления для коттеджа, приходиться определяться не только с котельным оборудованием, но и со схемой разводки труб. Для полноценного обогрева загородных домов применяют двухтрубную разводку труб с обязательным использованием циркуляционного насоса, встроенного в котел или специально врезаемого в «обратку». При выборе циркуляционного насоса стоит присмотреться к частотно-регулируемым моделям, способным изменять скорость работы в прямой зависимости от потребности коттеджа в тепле. Данная функция позволяет не только экономить электроэнергию, но и увеличивать ресурс всей системы автономного отопления загородного объекта.

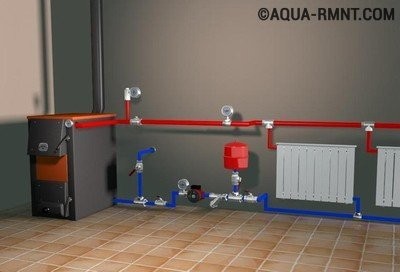

Двухтрубная разводка отопления в частном доме или загородном коттедже позволяет обеспечить равномерный прогрев всех помещений независимо от степени их удаления от котла

Определившись со схемой разводки, приступают к выбору типа труб и радиаторов. Ранее для устройства системы водяного отопления использовали стальные трубы и чугунные радиаторы. Сейчас большей популярностью пользуются полипропиленовые или металлопластиковые трубы, которые превосходят изделия из стали по сроку эксплуатации и устойчивости к коррозии. Благодаря легкому весу полимерных труб существенно упрощается монтаж системы. Можно выполнить трубопровод и из медных труб, если у владельца коттеджа имеется достаточный бюджет для устройства отопительной системы из дорогостоящих материалов.

Теперь следует поговорить о выборе радиаторов. Когда-то чугунным радиаторам-гармошкам трудно было подыскать достойную замену. Сейчас производители отопительных приборов предлагают индивидуальным застройщикам использовать при монтаже систем отопления следующие виды данных изделий:

• стальные или алюминиевые радиаторы, которые проигрывают чугунным батареям по времени отдачи тепла, зато выигрывают по весу и внешнему (очень привлекательному) дизайну.
• «биметаллические» радиаторы, сочетающие в своей конструкции стальной сердечник с алюминиевым оребрением, улучшающим теплоотдачу прибора.

Современные радиаторы дополняют термостатами (автоматическими терморегуляторами), позволяющими устанавливать в каждой комнате оптимальную для проживания температуру.

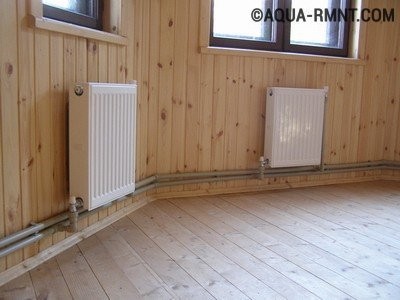

Выбор и установка красивых компактных радиаторов секционного или панельного типа для монтажа системы отопления в коттедже

Теплые полы как альтернатива

Отопление современного коттеджа невозможно представить без использования систем теплого пола, используемой во всех помещениях загородного объекта или лишь в отдельных комнатах (детских, спальнях, санузлах и т.д.). В коттеджах можно производить монтаж водяных теплых полов без каких-либо разрешений, необходимых владельцам квартир. Использование данного способа обогрева внутреннего пространства дома позволяет уйти от установки радиаторов, портящих вид интерьера своим присутствием. Водяные полы «прячут» в бетонной стяжке, которая и выступает в качестве источника тепла.

Надеемся, что в данной статье нам удалось раскрыть секреты возможных способов отопления коттеджей. Выбрав систему водяного отопления загородного дома с использованием теплых полов, вы сможете обеспечить комфорт в жилом пространстве на протяжении всего календарного года.
