Одним из важнейших этапов в процессе строительства деревянного сруба из бревен является формирование структурных соединений между брусами и бревнами, создающими общую пространственную конструкцию. Мы подробно рассмотрим основные типы существующих соединений, а также проанализируем достоинства и недостатки каждого из них. Если интересует вас тема соединения бревен по длине, важно разобраться в различных вариантах для наилучшего результата.

Не узнав, какие способы стыковки при этом нужно применять, не стоит даже браться за эту работу.

Мы рассмотрим основные виды существующих соединений, а также оценим преимущества и недостатки каждого из них. Это поможет начинающему мастеру увереннее чувствовать себя, выполняя сборку венцов деревянного здания.

Очевидно, что стыковка бруса при строительстве нужна в двух случаях:

• Для надежного связывания углов дома
• Для наращивания бревна или бруса

Указанные операции можно выполнить десятками разных способов, придуманных русскими зодчими за сотни лет. Если мы станем рассматривать все существующие узлы соединения сразу, то быстро запутаемся в сложной терминологии и нюансах рубки. Поэтому для ознакомления подробно расскажем только о самых распространенных видах стыковки.

Сруб из бревна

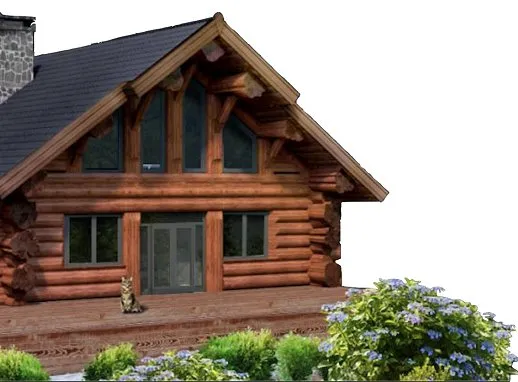

Технология бревенчатых срубов отработана и проверена веками, причем особенности постройки срубов из бревна напрямую зависят от местности, где их возводили. По внешнему виду готового сруба типы соединений можно разделить на две группы: с остатком – с выступающими по углам торцами бревен, и без остатка – с ровными углами без выступов бревен. Баня, построенная по первому способу, продуваться будет значительно меньше, да и простоит дольше. Зато второй способ экономичнее, ведь бревна нужны на полметра короче.

Крепление под произвольным углом

С необходимостью сборки на произвольный угол застройщик сталкивается при возведении каркасов крыш и арочных конструкций. Такое скрепление используют при сборке брусовых лаг на коньковый узел и их соединение с мауэрлатом – несущим брусом, уложенным на верхний венец сруба. Крепление под углом предусматривает и технология установки подпорных стоек.

При сборке на коньковый прогон, концы брусовых лаг укладывают в угол следующим образом:

• Внахлест, замок усиливают сквозным болтом;
• В полдерева или на шип, крепление усиливают металлическими или деревянными накладками. Накладки крепят гвоздями и саморезами.

Для врезки стропил в мауэрлат делают одинарный заруб под нужным углом, крепежный узел каждого бруса усиливают болтами и накладками.

Вертикальные подпорки врезаются в лаги на полдерева или крепят на специальные металлические шарниры. Шарнирная конструкция крепится на лаги с помощью металлических хомутов, к подпоркам крепится саморезами.

Соединение бревен «в чашу» и «в охлоп»

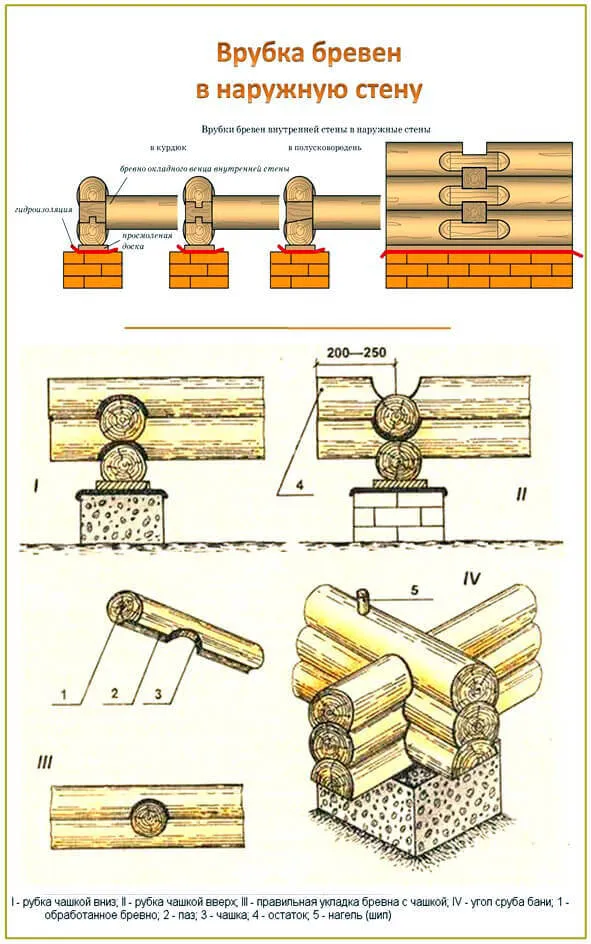

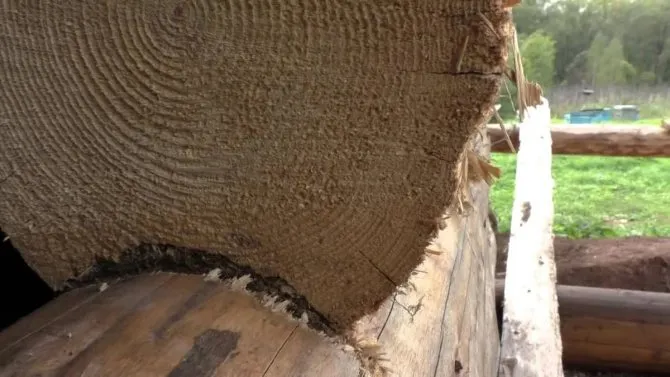

Традиционный старорусский способ рубки бревна. Смысл его в том, что в месте стыковки верху каждого бревна вырубается углубление по форме поперечного бревна – чаша. Иначе ее еще называют «обло», и рубить ее лучше по месту, чтобы обеспечить максимальное прилегание бревен. Существует несколько разновидностей рубки «в чашу».

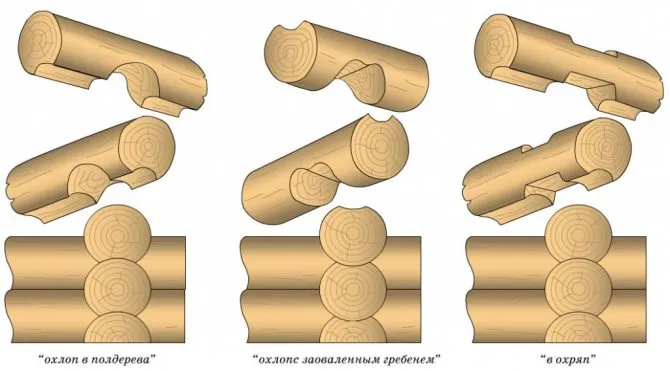

Способ в полдерева в целом похож на рубку «в чашу», но отличается тем, что в верхней части бревна делают продольный укладочный паз, в который при стыковке бревен закладывают конопатку – мох или льняную паклю. Для большей прочности используют нагеля – деревянные шпонки, предназначенные для соединения верхнего и нижнего бревна.

Соединение в виде заоваленного гребня – северный вариант сборки сруба, он отличается повышенной ветроустойчивостью. Его особенность – гребень овальной формы, предназначенный для соединения бревен.

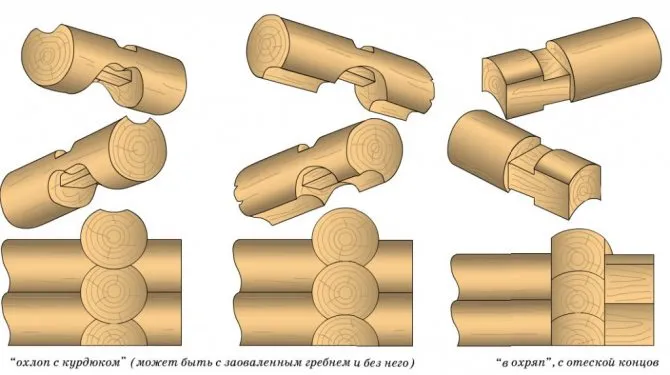

Наиболее прочный способ стыковки бревен – «в курдюк», при таком виде сборки, кроме специального гребня, используется еще и выступ на дне чаши, по продольной оси бревна. Такое соединение отличается повышенной прочностью, но требует особого мастерства.

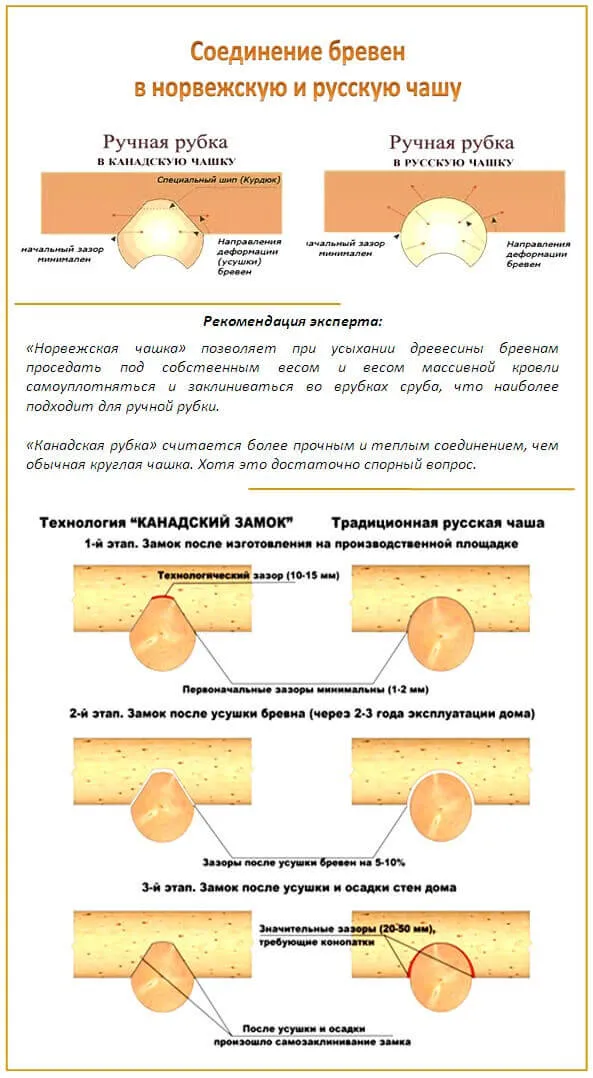

Помимо исконно русских видов соединения часто применяют и технологии северных стран с суровым климатом. Например, «канадская рубка» или «норвежская чашка» – они отличаются самозаклинивающейся при осадке бани системой рубки, представленной на рисунке.

Сибирские мастера применяли соединение бревен «в охлоп», при которой чашка вырубается не в верхней части, а снизу бревна.

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Порядок работ такой:

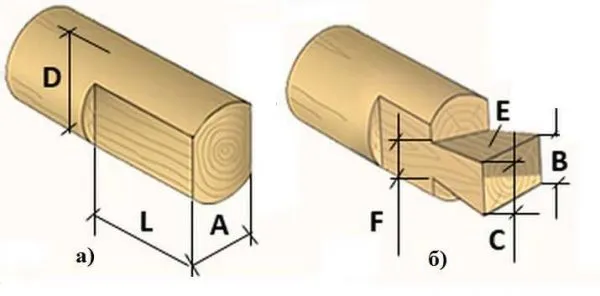

• Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.

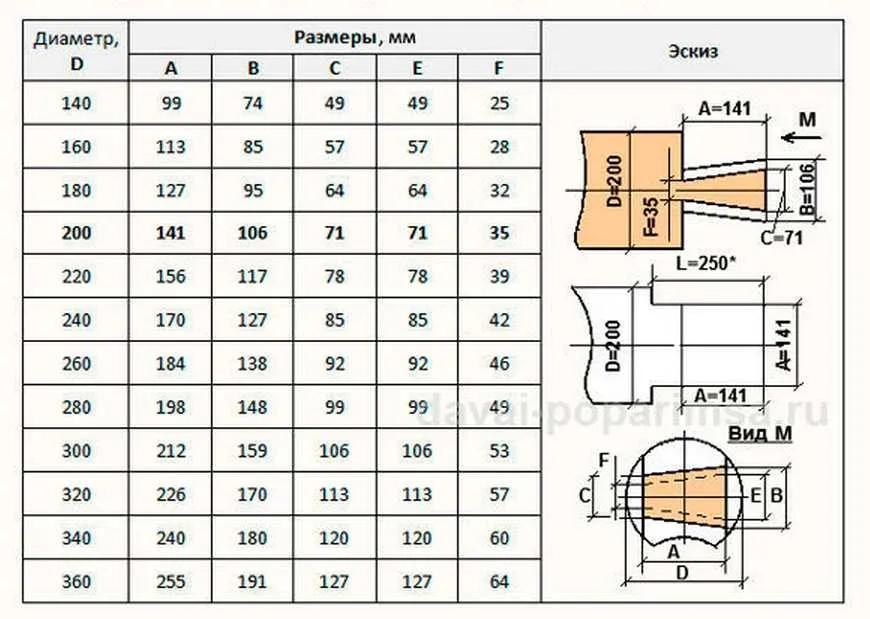

• Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по 1/2 значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
• Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
• Берем соответствующие размеры из таблицы и размечаем их на болване.
• Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).



Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом, найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»

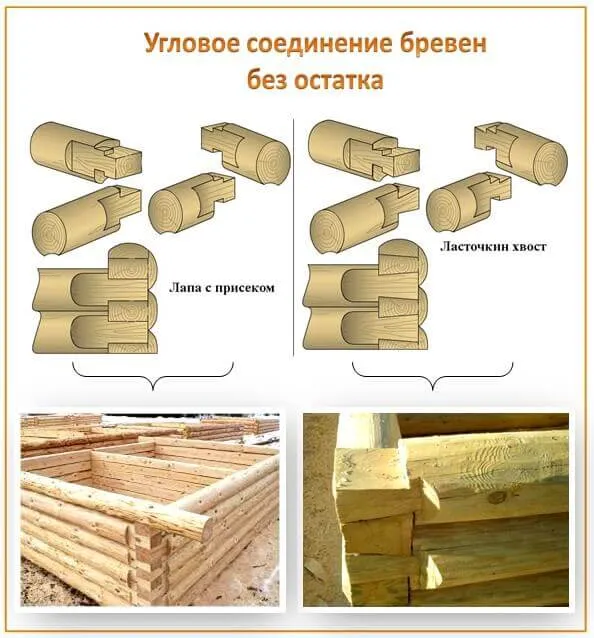

Для того, чтобы получить ровные углы без выступающих концов бревен, используется соединение «в лапу». Для упрочнения конструкции и прочного зацепления на торцах бревен вырубаются прямоугольные шипы и гнезда – так называемый присек. Для лучшей защиты от ветра плоскости наклоняют встречно, и получается способ соединения «ласточкин хвост». Срубы, сделанные по технологии «без остатка» чаще встречаются в регионах с теплым климатом и недостатком строительного бревна. Их выполнение требует большой точности, но значительно экономит материал.

Про межвенцовое утепление и утеплители

Классические уплотнители для сруба – это льняная пакля и мох. Современные – джут, пакля и… мох сфагнум. Да, мох применяется до сих пор, он не ушел в седую древность и не стал пережитком прошлого, используемым от бедности. Сфагнум – природный материал, обладающий уникальными свойствами. О нем говорят, что он лечит и хозяев, и дом. А еще – что срубы сгнивают раньше, чем мох между их венцами.

Сфагнум, или торфяной мох — часто встречающееся растение, произрастающее на болотах. Из него образуются торф и торфяники. После того, как мох высохнет, он становится светлым, отсюда еще одно название – белый мох. Еще одно название – медицинский мох, потому-что его применяли для перевязок.

В качестве строительного материала мох отличается как экологичный и долговечный материал. Сруб, для уплотнения которого использовали сфагнум, приобретает целебные свойства. Мох имеет свойства антисептика и бактерицидные, а его гигроскопичность и воздухопроницаемость сглаживает разницу во влажности воздуха.

Все утеплители на основе пакли и джутового волокна, в отличие от сфагнума, нуждаются в пропитке антисептиком.

Затотовка сфагнума проводится во все месяцы, кроме зимних. Оптимально – в последний месяц лета, так как длина мха уже достаточна, около 20 см, и он в это время чище всего, без опавшей листвы. Собирать мох легко, так как он растение поверхностное, без корневой системы.

После сбора мох отжимают, удаляя лишнюю влагу, очищают от лесного мусора и собирают в мешки. Перед закладкой в стены мох подвяливают несколько дней под навесом.

Если мох нужно заготовить впрок, то необходима сушка. Это несложно, мох раскладывают нетолстым слоем, около 20 см в месте, защищенном от ветра, и в процессе сушки переворачивают. На сушку требуется около недели, причем неважно, на солнце или в тени, мох сохнет везде. Сухой мох хранится без проблем в мешках, в течение долгого времени.

Соединение сруба из бруса «в лапу»

При соединении бруса «в лапу » также существует несколько вариантов. Самый простой из них – встык, при этом брус закрепляется металлическими пластинами или скобами. Этот вариант довольно холодный, не обладает повышенной прочностью, он для бани не годится. Соединение «на шпонках» предусматривает сборку сруба при помощи деревянных штырей. Их делают из твердых пород дерева, благодаря этому обеспечивается прочно сцепление венцов сруба. Наибольшая прочность получается, когда вкладыши делают косыми, но их выполнение более сложное Самый теплый и прочный вариант – соединение брусков в коренной шип: когда в нижнем бруске делается продольный выступ – шип, а в верхнем – паз соответствующего сечения. Во время монтажа между шипом и пазом необходимо закладывать льно–джутовое полотно. По углам каждый венец укрепляют деревянным нагелем.

Как и зачем вырубают продольный паз

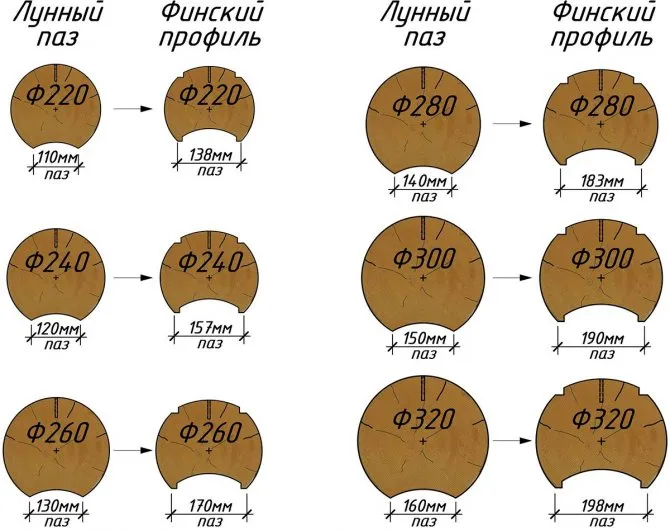

Все бревна сруба должны иметь продольные пазы, соответствующие гребням низа бревен, которые будут укладываться сверху. Эти пазы нужны для сохранения тепла в срубе, и чтобы сруб не продувался ветрами. По ГОСТу продольные пазы должны иметь ширину, не меньшую, чем 0,5 диаметра бревна.

Выбор ширины продольного паза зависит от минимальных температур воздуха и назначается:

• При — 40⁰С от 140 мм и более
• При — 30⁰С от 120 мм и более
• При — 20⁰С от 100 мм и более

Форма паза в виде треугольника проста в изготовлении, но не дает плотного и прочного стыка. Плотное заполнение паклей или джутом треугольной полости сделать практически невозможно, и в процессе эксплуатации там собирается конденсат, заводятся компании насекомых, плесень и грибок. Открытые капилляры дерева забирают воды из утеплителя при его замокании. От излишка влажности бревна имеют малую стойкость к загниванию. Теплозащита у такого сруба неважная. Еще один минус – конструктивный. Наибольшая нагрузка на бревно приходится как раз на вершину треугольника паза, в месте ослабления сечения, паз может треснуть и раскрыться, и по межвенцовым соединениям появятся щели.

Единственный плюс «треугольного пропила» — это скорость. Он годится только для срубов, которые не будут отапливаться, для разных складов и хозпостроек. Для жилого сруба такой продольный паз не годится, он считается черновым и холодным.

Чем лучше паз повторяет форму гребня бревна, заложенного в нижнем ряду, тем труднее его подогнать, и тем он теплее и плотнее.

Соединение «ласточкин хвост»

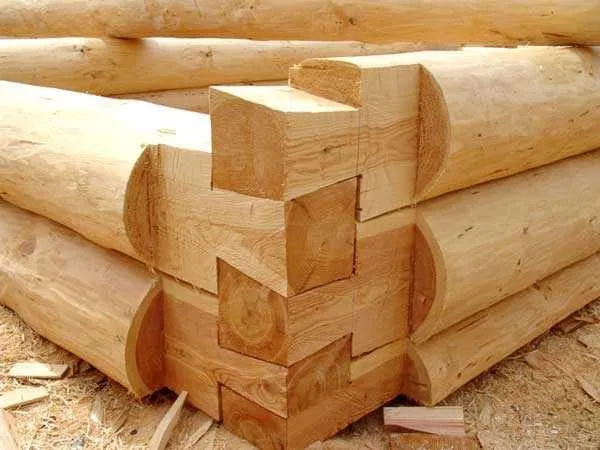

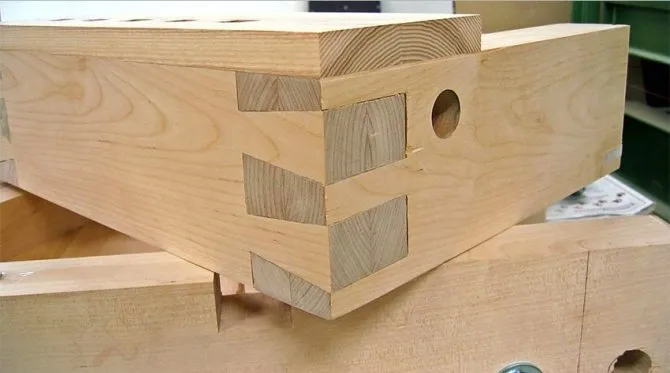

Выполняется по аналогии с бревенчатым срубом: на концах брусков делают трапецевидный шип, а в смежных брусьях выбирают паз ответной формы, обеспечивающий хорошее прилегание. Прочность такого сруба вполне достаточна для строительства бани, но теплоизоляционные свойства несколько ниже, чем у бревенчатого.

Какой выбрать способ соединения – зависит от ваших возможностей и желания, а также от того, в каком регионе и при каком климате будет эксплуатироваться баня, планируется ли ее утеплять. В целом, необходимо руководствоваться не экономией материалов и времени, а вопросами прочности и долговечности. И тогда ваша баня будет дарить вам легкий пар и хороший настрой долгие годы.

Советуем почитать про нижнюю обвязку каркасного дома.

Сплачивание по высоте

При возведении деревянных стен и перегородок, кладку из цельного бруса естественной влажности усиливают нагелями, скобами или креплением «на муфту». Профбрус обладает повышенной адгезией, надежное сцепление венцов обеспечивает соединение «шип-паз».

Наиболее распространенной строительной операцией сплачивания по высоте является возведение стен. В качестве соединяющих элементов используют нагели диаметром 25-30 мм, один нагель скрепляет несколько венцов. Для фиксации кладки из профбруса, нагелей требуется в 2-3 раза меньше. Соединение на нагель надежно, сохраняет свои свойства на протяжении всего периода эксплуатации строения.

С помощью крепления «на муфту» предотвращают деформацию и образование трещин при высыхании пиломатериала, винтовая стяжка создает регулируемое вертикальное натяжение.
