Способы соединения бруса и бревен — обзор основных типов соединений!

Початок будування дерев’яної бані починається з срубу. Багато людей не відважаються встановлювати сруб самостійно, не знаючи, як виконати з’єднання бревень. Незважаючи на висловлене мнення, це не складно, головне — правильно вибрати спосіб з’єднання. Встановлення бревенчатого та брусового срубу має свої особливості, та види з’єднання дерева у них різні.

Рассмотрим основные способы соединения бруса и бревен

Содержание:

• Сруб из бревна
  • Соединение бревен «в чашу» и «в охлоп»
    • Соединение бревенчатого сруба «в охряп»
      • Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»
  • Сруб из бруса
  • Соединение сруба из бруса «в обло»
  • Соединение сруба из бруса «в лапу»
  • Соединение «ласточкин хвост»

Сруб из бревна

Технология бревенчатых срубов отработана и проверена веками, причем особенности постройки срубов из бревна напрямую зависят от местности, где их возводили. По внешнему виду готового сруба типы соединений можно разделить на две группы: с остатком – с выступающими по углам торцами бревен, и без остатка – с ровными углами без выступов бревен. Баня, построенная по первому способу, продуваться будет значительно меньше, да и простоит дольше. Зато второй способ экономичнее, ведь бревна нужны на полметра короче.

Видео — угловые соединения в доме из бруса

Соединение бревен «в чашу» и «в охлоп»

Традиционный старорусский способ рубки бревна. Смысл его в том, что в месте стыковки верху каждого бревна вырубается углубление по форме поперечного бревна — чаша. Иначе ее еще называют «обло», и рубить ее лучше по месту, чтобы обеспечить максимальное прилегание бревен. Существует несколько разновидностей рубки «в чашу».

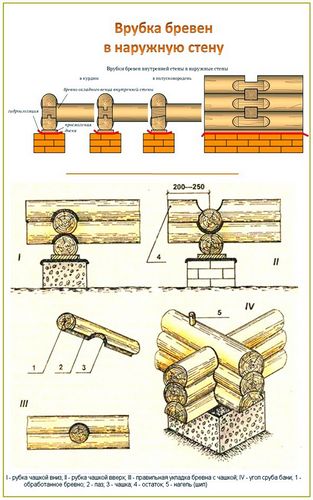

Схема соединения в в чашу и вохлоп

Способ в полдерева в целом похож на рубку «в чашу», но отличается тем, что в верхней части бревна делают продольный укладочный паз, в который при стыковке бревен закладывают конопатку – мох или льняную паклю. Для большей прочности используют нагеля – деревянные шпонки, предназначенные для соединения верхнего и нижнего бревна.

Соединение в виде заоваленного гребня – северный вариант сборки сруба, он отличается повышенной ветроустойчивостью. Его особенность – гребень овальной формы, предназначенный для соединения бревен.

Наиболее прочный способ стыковки бревен – «в курдюк», при таком виде сборки, кроме специального гребня, используется еще и выступ на дне чаши, по продольной оси бревна. Такое соединение отличается повышенной прочностью, но требует особого мастерства.

Помимо исконно русских видов соединения часто применяют и технологии северных стран с суровым климатом. Например, «канадская рубка» или «норвежская чашка» – они отличаются самозаклинивающейся при осадке бани системой рубки, представленной на рисунке.

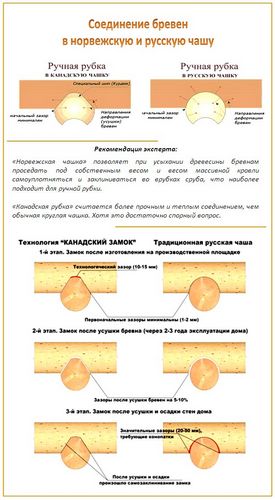

Основные типы соединений бревен в Русскую, Канадскую чашу + Технологии замковых соединений

Сибирские мастера применяли соединение бревен «в охлоп», при которой чашка вырубается не в верхней части, а снизу бревна.

Соединение бревенчатого сруба «в охряп»

Переходный вариант рубки называется «в охряп». Бревна соединяют не с помощью чаши, вырубаемой в одном из бревен, а с помощью прямых выемок сверху и снизу каждого бревна, но торцы бревен при этом выходят за пределы стыковки.

Соединение бревенчатого сруба «в лапу» и «ласточкин хвост»

Для того, чтобы получить ровные углы без выступающих концов бревен, используется соединение «в лапу». Для упрочнения конструкции и прочного зацепления на торцах бревен вырубаются прямоугольные шипы и гнезда – так называемый присек. Для лучшей защиты от ветра плоскости наклоняют встречно, и получается способ соединения «ласточкин хвост». Срубы, сделанные по технологии «без остатка» чаще встречаются в регионах с теплым климатом и недостатком строительного бревна. Их выполнение требует большой точности, но значительно экономит материал.

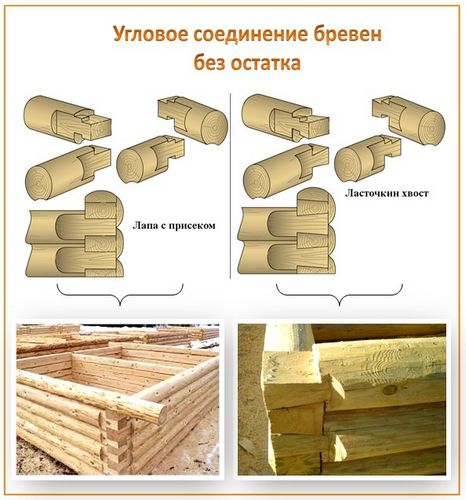

Угловое соединение бревен без остатка

Сруб из бруса

Брусковые срубы имеют более аккуратный вид, они проще в сборке, но менее теплые. Соединение бруса может быть как угловое, так и продольное – при недостаточной длине бруса. Угловое брусовое соединение, как и в случае с бревенчатым срубом, можно выполнить несколькими способами.

Соединение сруба из бруса «в обло»

Этот способ соединения выполняют с помощью замочных пазов, одно-, двух- и четырехсторонних. В первом варианте в верхней части каждого бруска выбирается паз строго по ширине бруса. Двухсторонний замок предусматривает выборку двух пазов – сверху и снизу, ровно на 1/4 сечения бруса. Четырехсторонний замок предполагает уже четыре паза – с каждой стороны бруска. Сборка сруба из профилированного бруса облегчается его точными размерами и выполняется довольно быстро.

Видео — сращивание бруса по длине

Видео — соединение бруса в Обло

Соединение сруба из бруса «в лапу»

При соединении бруса «в лапу » также существует несколько вариантов. Самый простой из них – встык, при этом брус закрепляется металлическими пластинами или скобами. Этот вариант довольно холодный, не обладает повышенной прочностью, он для бани не годится. Соединение «на шпонках» предусматривает сборку сруба при помощи деревянных штырей. Их делают из твердых пород дерева, благодаря этому обеспечивается прочно сцепление венцов сруба. Наибольшая прочность получается, когда вкладыши делают косыми, но их выполнение более сложное Самый теплый и прочный вариант – соединение брусков в коренной шип: когда в нижнем бруске делается продольный выступ – шип, а в верхнем – паз соответствующего сечения. Во время монтажа между шипом и пазом необходимо закладывать льно–джутовое полотно. По углам каждый венец укрепляют деревянным нагелем.

Соединение «ласточкин хвост»

Выполняется по аналогии с бревенчатым срубом: на концах брусков делают трапецевидный шип, а в смежных брусьях выбирают паз ответной формы, обеспечивающий хорошее прилегание. Прочность такого сруба вполне достаточна для строительства бани, но теплоизоляционные свойства несколько ниже, чем у бревенчатого.

Какой выбрать способ соединения – зависит от ваших возможностей и желания, а также от того, в каком регионе и при каком климате будет эксплуатироваться баня, планируется ли ее утеплять. В целом, необходимо руководствоваться не экономией материалов и времени, а вопросами прочности и долговечности. И тогда ваша баня будет дарить вам легкий пар и хороший настрой долгие годы.
