Ломаная крыша — это чердачное помещение дома, которое оборудовано таким образом, что после

ут

После проведения утепления крыши и стен, пространство мансарды становится подходящим для проживания. Собственно, мансарда представляет собой дополнительный этаж здания. Мансардная стропильная система может иметь разнообразные конфигурации и, при правильном монтаже, обладает надежностью и функциональностью.

1

Если предполагается на чердаке делать мансарду, то дополнительные работы по ее обустройству должны быть учтены еще на стадии

проектирования.

Так как

обустройство нежилого этажа и мансардного помещения значительно отличается: необходимо устраивать дополнительное

утепление и придерживаться технологии монтажа теплого помещения.

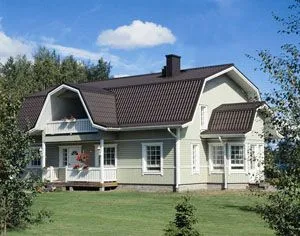

Чаще всего ломаные разновидности кровли свидетельствуют о наличии мансарды. Кровля с прямыми скатами также может быть оборудована мансардным помещением, но площадь его будет значительно меньше.

Как самостоятельно построить мансардную крышу вы можете прочитать

здесь.

Содержание статьи

Мансардная крыша: стропильная система

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом, способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок — основа всей кровельной мансардной конструкции, которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

  • Мауэрлат. Основа всей кровельной конструкции, которая способна выдерживать и равномерно перераспределять нагрузку от системы кровли на опорные стены. Мауэрлат представляет собой доски, которые крепят к внешним стенам здания, к ним же крепят элементы стропильной конструкции;
  • Стойки из балок или стропильные ноги, которые образуют каркас конструкции кровли. Доски для стропильных ног должны выдерживать нагрузку кровельного пирога вместе с внешним покрытием;
  • Вертикальные стойки. Стойки устанавливают для удержания центральной части стропильных брусьев и предохранения их от изгиба, а также для поддержания конькового бруса;
  • Прогоны. Дополнительные брусья, которые устанавливаются под углом для поддержания стропильных ног;
  • Коньковый брус. Монтируется на системах большой длины (более 7 метров) и служит для создания жесткости конструкции;
  • Обрешетка. Дополнительная деревянная конструкция, которая крепится к стропильной системе и служит основанием для кровли.

Кроме того, есть дополнительные элементы: балки, прогоны, ригели, которые устанавливаются в различных частых каркаса кровли для создания жесткости крепления и прочности конструкции в целом.

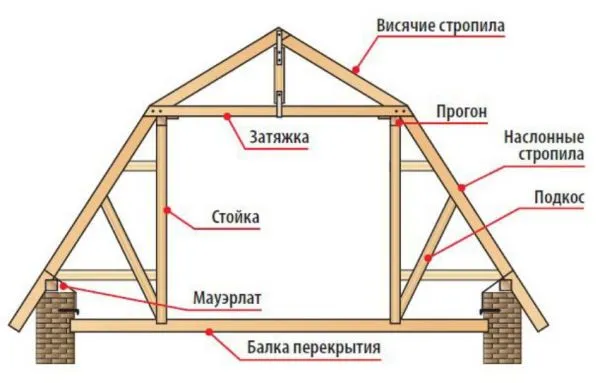

Стропильная система мансардной крыши: чертежи и фото плана ниже.

1

План чертежа стропил

Виды стропильных систем мансардных крыш

Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:

  • Висячую конструкцию. Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент;
  • Наслонную конструкцию. Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.

Стропильные системы для мансард могут быть при монтаже:

  • Односкатной конструкции;
  • Двухскатной кровли;
  • Ломаной двухскатной;
  • Вальмовой кровли;
  • Полувальмовой конструкции;
  • Купольной системы (конусной);
  • Сводчатой системы.

Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

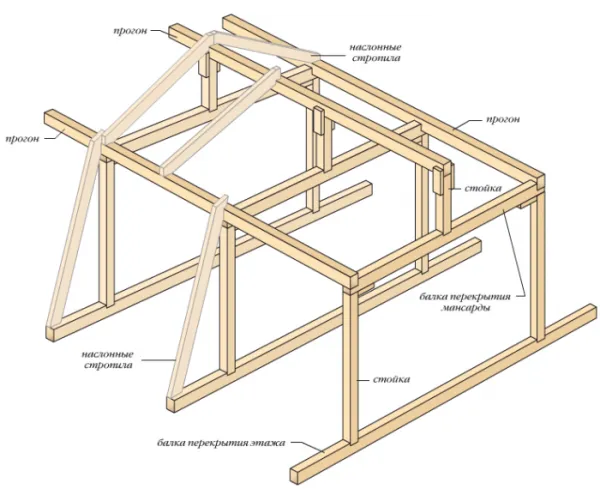

3

Наслонные стропила

Установка стропил мансардной крыши и расчет шага

Решающим показателем расчета шага стропил крыши теплого помещения является выбор внешнего покрытия кровли. Так, для разных видов

кровельного покрытия необходимо устанавливать стропила для мансардной крыши следующим образом:

  • Под ондулин. Шаг между досками сечением 50 на 50 мм должен соответствовать 60-80 см;
  • Под шифер. Необходим брус сечением от 50х100 мм до размеров 50х150 мм. Шаг при монтаже под шифер должен соответствовать 600-800 мм;
  • Под металлочерепицу. При сечении стропильной ноги 50х150 мм величина шага не должна превышать 95 см и должна быть не менее 60 см;
  • Под профнастил. Сечение бруса может быть 50х100 мм, а также 50х150 мм. При такой доске шаг необходимо делать не меньше 60 см и не более 90 см.

ВАЖНО!

Кроме того, большое значение при расчете шага имеет уклон ската кровли. Если уклон составляет 15%, то расстояние между досками стропил рекомендуется делать не менее 80 мм. С увеличением градуса уклона ската кровли пропорционально увеличивается расстояние между стропилами.

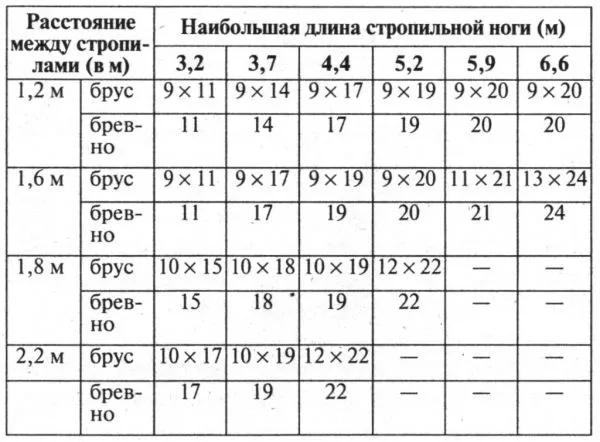

4

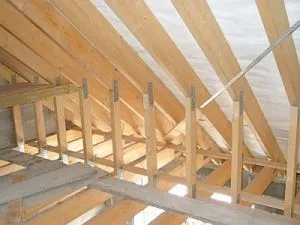

Шаг стропил

Как вынести стропила за линию стены

2Стропильные бруски выводят за линию внешней стены с целью увеличения чердачного жилого помещения. Особенности такого способа в том, что опорой нижней стропильной балки является доска перекрытия, а не доска мауэрлата.

При этом устанавливают усиливающие подкосы под крайнюю часть треугольных боков.

В таком случае не всегда целесообразно устанавливать мауэрлат, но бетонную заливку делать необходимо, так как к бетону анкерами будут крепиться балки перекрытия.

При выносе стропил за внешнюю линию должен образоваться карниз, ширина которого для домов из дерева должна быть не менее полуметра, для сооружений из камня или бетона — не менее 400 сантиметров.

Вынос стропил за линию внешней стены необходимо производить в следующей последовательности:

  • Установить внешние перекрывающие балки, сечением не менее 15*20 см. Они служат контуром свесов и должны формировать прямоугольник (исходя их формы кровли);
  • Натянуть шнур между крайними балками и установить остальные балки с шагом 0,6 м (для теплого помещения);
  • Отмерить такое расстояние от левого до правого края, которое должно соответствовать короткому катету треугольника, и отметить точки путем вырубки гнезд установки крайних опор;
  • Изготовить опоры по размерам гнезд из бруса 10*15 см. Длина опорных досок должна быть более 10 см;
  • Установить временные распорки для монтажа угловых стоек;
  • С помощью отвеса на шнурке, закрепленном на стойках, выверить равномерность точек выборки для опор;
  • В центральной части фронтонов мансарды смонтировать две опоры;
  • Установить прогоны на опоры, жестко прикрепив их уголками;
  • Противоположные опоры соединить брусками, их также с помощью уголоков прикрепить к прогонам. Под каждый брус установить временную опору;
  • Брус, который выполняет функцию ригеля, временно скрепить дюймовкой на расстоянии от края на 200-300 мм. Чтобы было удобно монтировать верх стропильной конструкции, установить временный досчатый настил;
  • Из обрезных досок следует изготовить шаблоны, по которым потом монтируются противоположные фермы:
  • Шаблон изготавливается методом прикладывания заготовки к балке и торцу прогона, и соответствует стропилинам нижнего ряда. Отметить по размеру линии пазов для устранения излишков;
  • Установить стропильные ноги с торца, а затем с нижнего уровня мансарды;
  • Далее по шаблону установить верхнюю часть стропильного каркаса;
  • Во избежание провиса ригелей необходимо к фермам крепить бабки снизу — шарнирным способом, сверху — жестким креплением.

Стропильные доски при помощи связок из проволоки прикрепляют к стенам и устанавливается фронтонный каркас.

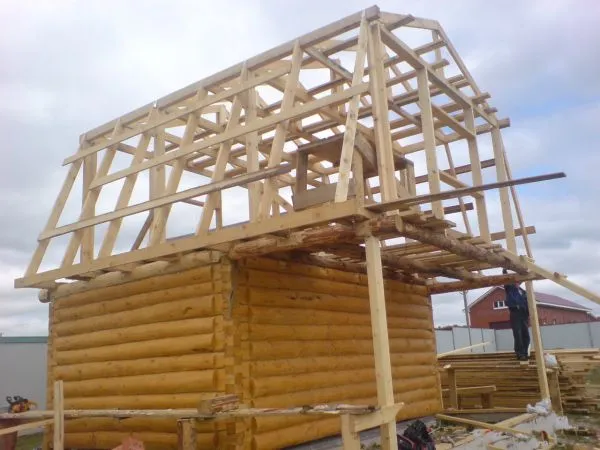

5

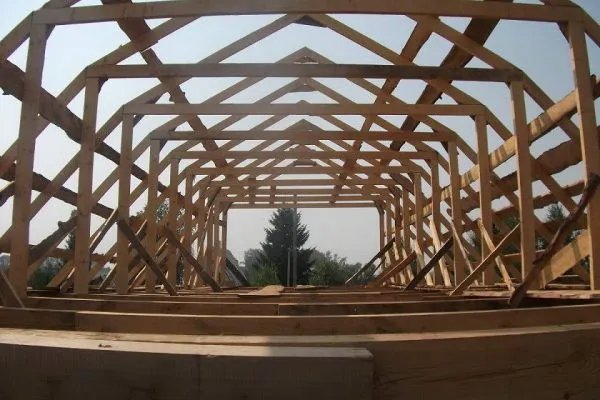

Вынос стропил за стену

Как рассчитать стропильную систему

2Перед расчетом стропильной системы необходимо определенно знать форму крыши.

При этом следует учесть, что для комфортного проживания в мансардном помещении высота стен комнаты должна быть не меньше двух метров, а длина — от трех метров.

Проект мансарды подразумевает расчет стропильной системы, соответствующей размерам и нюансам здания.

Если предусмотрена наслонная система, то необходимо устанавливать дополнительную опору.

Кроме того, следует иметь ввиду:

  • Коньковую балку необходимо монтировать при длине кровли более семи метров, так как она значительно утяжеляет конструкцию;
  • Не стоит забывать об оконной системе в крыше, для которой необходимо дополнительно сооружать каркас;
  • Обязательно учесть нагрузки со стороны климатических факторов: ветра, снега, которые могут иметь значение для определения свеса кровли;
  • Массу кровельного пирога, которая определяется из расчета одного кв. метра всей его конструкции. При этом необходимо результат умножить на коэффициент (от 1,5 до 3), для запаса прочности.

ВАЖНО!

При

расчете стропильной системы следует учитывать, что обрешетка при разном покрытии монтируется по-разному: сплошным или разреженным способом.

Кроме того, следует учитывать особенности настила и эксплуатационных качеств кровли.

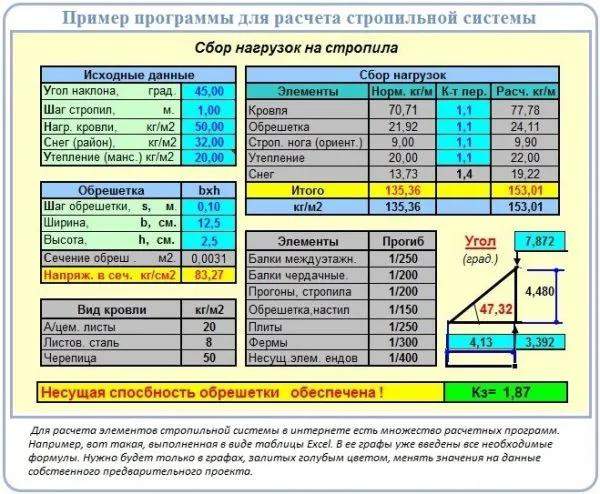

6

Пример расчета

Монтаж стропильной системы

Монтаж начинать следует с балок для перекрытия, которые крепят на мауэрлат, к ним крепят стропильные ноги. Важно учитывать

виды мансардных крыш.

Далее поэтапно выполняют ряд работ:

  • Отметить в центре балок место установки конькового элемента и опор;
  • На равном расстоянии установить стойки из досок, равным по сечению балкам перекрытия. Крепить из следует уголками, предварительно временно закрепив гвоздями для определения точности установки;
  • Первую пару стоек скрепляют затяжками из брусков;
  • На получившуюся конструкцию в П-образной форме крепятся стропила, которые устанавливаются либо на мауэрлат, либо на балку перекрытия с помощью вырубки паза;
  • Установить коньковые стропила, соединив их болтами с шайбами или металлическими накладками;
  • Жесткость конструкции обеспечивают подкосы, которые крепятся к центру бокового стропила и стойке и бабки, которые монтируются в центре затяжки.

Другие фермы выполняются аналогично и закрепляются между собой прогонами. Расстояние между фермами может быть от 60 ми до метра.

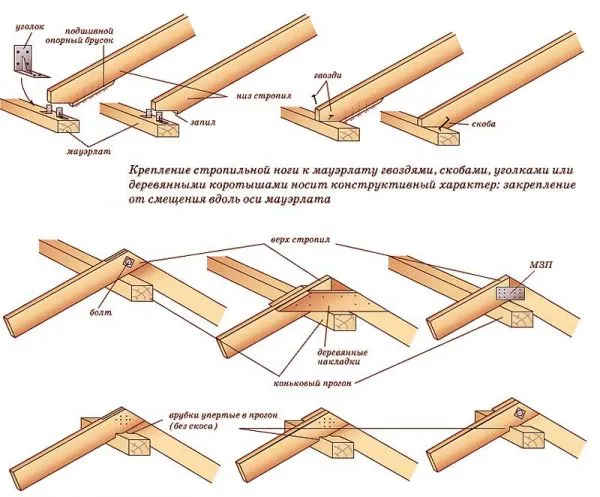

Для закрепления узлов мансардной конструкции и придания им прочности необходимо сделать их фиксацию скобами. Далее устанавливается обрешетка.

7

Монтаж стропильной системы

11

Схема монтажа

Установка обрешетки мансардной крыши

В зависимости от того, какое предусмотрено внешнее кровельное покрытие, существует два варианта обрешетки: сплошная и разреженная.

Сплошная чаще всего монтируется при покрытии:

  • Рулонном. Обрешетка в таком случае устанавливается в два настила: нижний — шагом в 30 см из брусков 20 см, верхний — из досок 50х20, которые прибиваются под углом по отношению в нижнему настилу в 30-45°;
  • Шифера плоского асбестоцементного;
  • Гибкой черепице.

Разреженный тип устанавливается при:

  • Стальном, металлическом покрытии. Бруски, сечение которых 5х5 см, шагом 20-30 см укладываются перпендикулярно стропилам. Монтаж производится от карниза вверх. На свесе монтируется настил из досок шириной 70 см. Вдоль конька и ребер крепятся бруски, соединенные встык;
  • Металлочерепице;
  • Асбестоцементном шифере;
  • Глиняной черепице.

Шаг укладки обрешетки, толщина досок напрямую зависят от кровельного покрытия и рассчитываются индивидуально в зависимости от нагрузки и особенности укладки.

ВНИМАНИЕ!

Прибивать бруски разреженной обрешетки следует со смещением, чтобы стыки в рядом расположенных рядах не были расположены на одном брусе стропильной ноги.

Доски для обрешетки должны быть немного меньше длины ската.

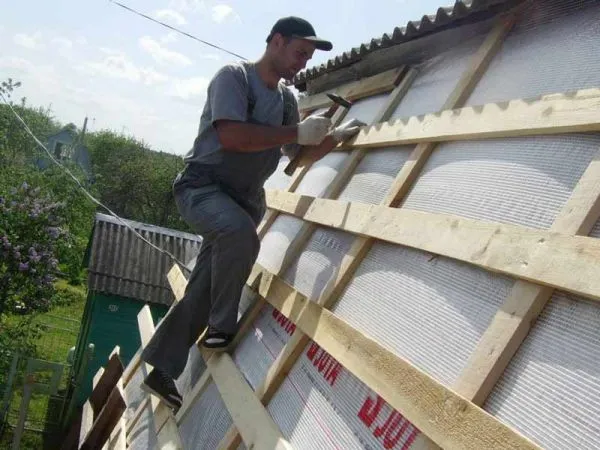

8

Обрешетка

Заключение

Таким образом,

обустройство мансардной крыши имеет свои особенности монтажа. Их необходимо учитывать, так как мансарда — это дополнительной место для проживания, и оно должно соответствовать всем критериям заданной функции.

Полезное видео

В данном видео вы узнаете всё о стропильной системе мансардной крыши:
