Стропильная система шатровой крыши — технология сооружения от А до Я! Узлы, расчеты, нюансы монтажа четырехскатной крыши

Импозантно выглядит поднятие такой структуры над любым зданием. Это может быть основным домом, дополнительным строением, летним домиком или павильоном. Ключевым моментом является использование рамы с квадратными или правильными многоугольными формами в основе.

Если говорить о преимуществах, здесь можно встретить все, которые значатся за кровлями с четырьмя скатами. Они прекрасно способны справляться, как с атмосферными невзгодами, так и не позволяют владельцу нести значительные расходы.

Что необходимо учесть, так это особые правила, по которым возводится система стропил. Их потребуется учитывать тому, кто хочет заняться установкой кровли собственными силами.

Другое название конструкции – крыша-конверт. Так она выглядит на плане. Возведение регламентируется технологией для четырех скатов. Присутствует своя специфика. Конька нет. Вместо него устанавливается в центре опора.

Равнобедренный треугольник – основной элемент. Их бывает четыре или больше. Основания располагаются сверху стен. Вершины можно наслонить на столбовую частьили дать упереться один в другой.

Выбор стропил для шатровой крыши

В устройстве можно воспользоваться одним из видов ног стропил:

• Наслонными. У них есть надежная опора. Одна в верхней части, и одна – в нижней. Такой вариант возможен, если есть стена внутри. Можно просто установить столб для этих целей;
• Висячими. С одной опорой внизу. Стены внутри нет, как и столба по центру.

Выбор подходящего вида основан на способе установления других элементов.

Наиболее распространен первый вариант. Он проще в исполнении. У второго варианта установка, как и ремонт более сложные. Если один элемент испортится, то придется демонтировать остальные.

Укладка стропил по диагонал

Углы с вершиной соединяют стропилины накосные или угловые. По длине и нагрузке они самые значимые.

• Упор на них делают нарожники. Укороченный вариант, благодаря которому формируется плоскость конкретного ската.
• Когда длина по диагонали превышает четыре метра с половиной, понадобятся две сшитые доски. Они сшиваются таким же материалом длиной в один метр.

Ноги согласно правилам должны выполняться из сшитой сдвоенной доски того же материала, что остальные крупные детали. Ширина рассчитывается с учетом зазорной части. Обычно ее размер соответствует трем сантиметрам промеж верхним скатом и теплоизоляцией.

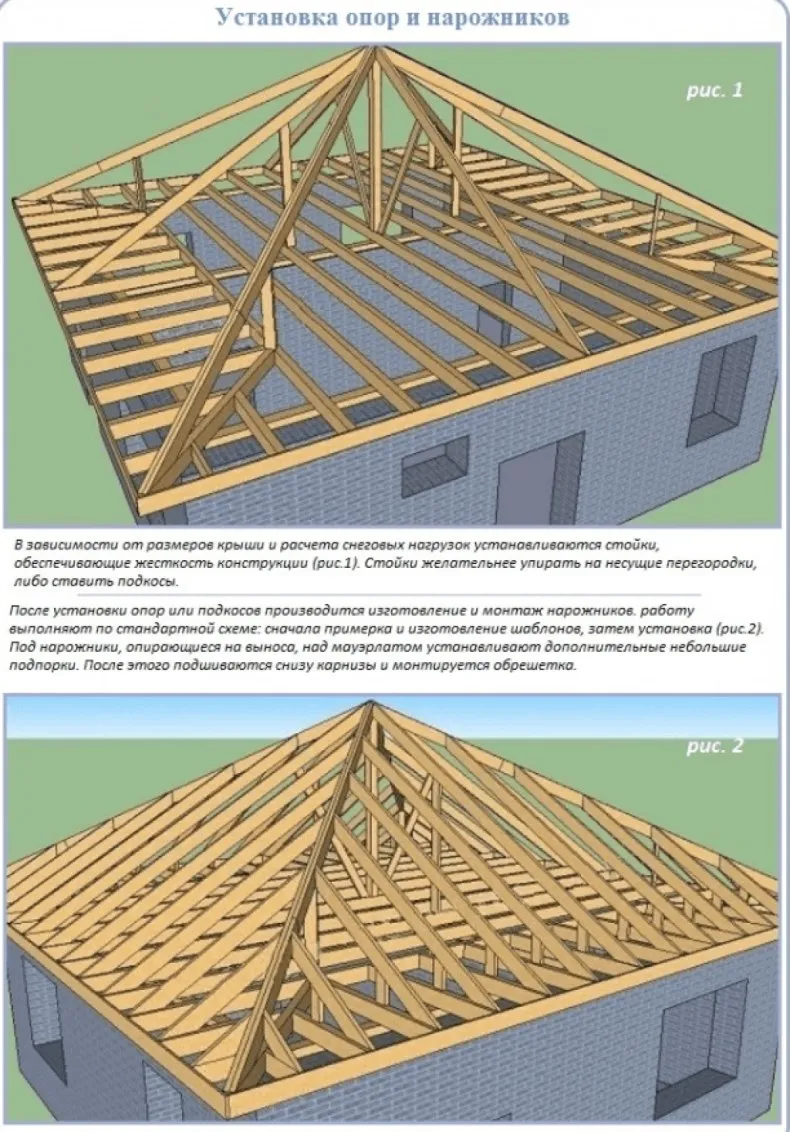

Опоры дополнительные

Применяют для составляющих с накосом. Для исключения провисания длинных частей, они должны устанавливаться под них.

• Размер пролета определяет количество и тип дополнительных элементов.
• Подкос в пролетной верхней части способен обеспечить жесткость ноги по диагонали только при расстоянии семь с половиной метров или меньше.

До девяти метров нужно добавить снизу опорную часть. Это может быть стойка или перевернутая ферма.

После девяти метров потребуется еще одна опорная часть. Угол выбирается произвольно. От сорока пяти до пятидесяти трех. Строго вертикально располагаются прочие элементы.

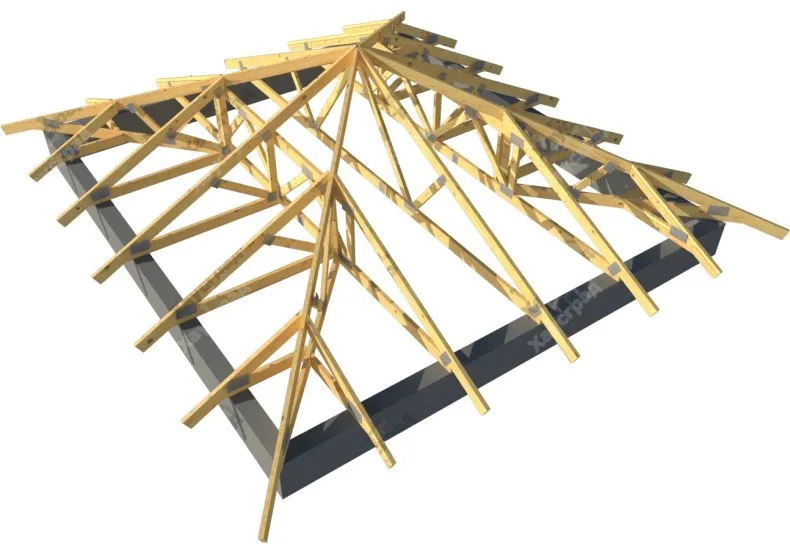

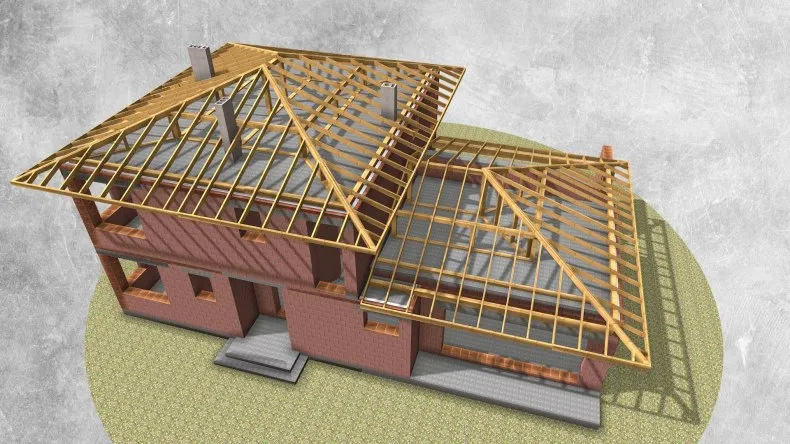

Вариант установки стропил с шатровой конструкцией

Описание процесса:

• Возведение на коробке десять на десять. В срединей части расположена стенка. Контур изнутри коробки обделывается мауэрлатом полностью. Он также должен идти по внутренней части перегородки;
• По контуру стены из кирпича снаружи делается бортик. Ширина его – один кирпич. Так компенсируется момент распирания;
• Мауэрлат соединяет брусья. Используют косину прируба с крепежными элементами;
• Соединения углов надо укрепить скобами;
• Размечаются нижние узлы для стропильной системы;
• Балки перекрытия располагаются по стенам с попаданием центров на несущую;
• К торцевым балочным частям прикрепляются выноса. Крепление проводится к брусьям по краям с противоположной части.

Этапы сооружения каркасной части:

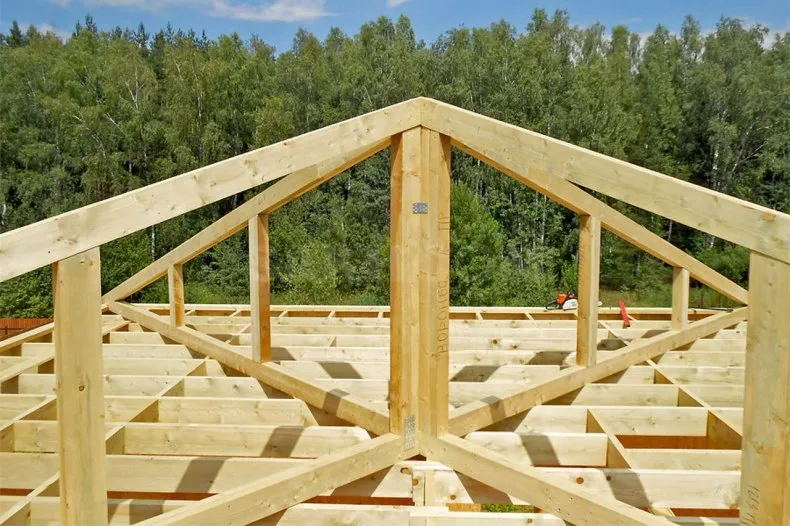

• Выполнение несущей стартовой части. По центру ставится стойка строго по вертикали. Брус сто пятьдесят на сто пятьдесят миллиметров. Закрепляется. Изготавливается шаблон. По нему — пара стропилин. Они расположены противоположно. Верхние спилы соединяются в упор. Также выполняется другая пара. Они будут упираться спилом в торец первой паре. После крепежа периметр обивается доской для карниза;

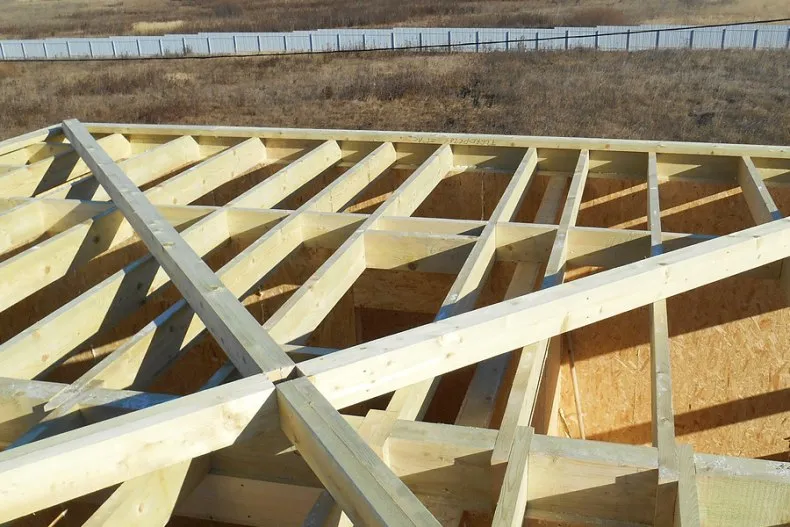

• До накосов поверхность крыши разбивают на участки. С верха стойки по центру до углов карнизной доски. Устанавливаются недлинные опоры по углам. Делается отметка, где проходит доска двойная по толщине. По линии выполняется спил. Это верхний шаблон. Отмечается противоположный конец. Корректируется. Аналогично выполняется зеркальная пара. По заготовке делаются две части. После установки они сшиваются. Проводится нашивка недостающих частей;
• Нарожники предназначены для заполнения треугольников. Делаются заготовки с запилами для нарожников. После их установки выполняется обрешетка для монтажа металлочерепицы.

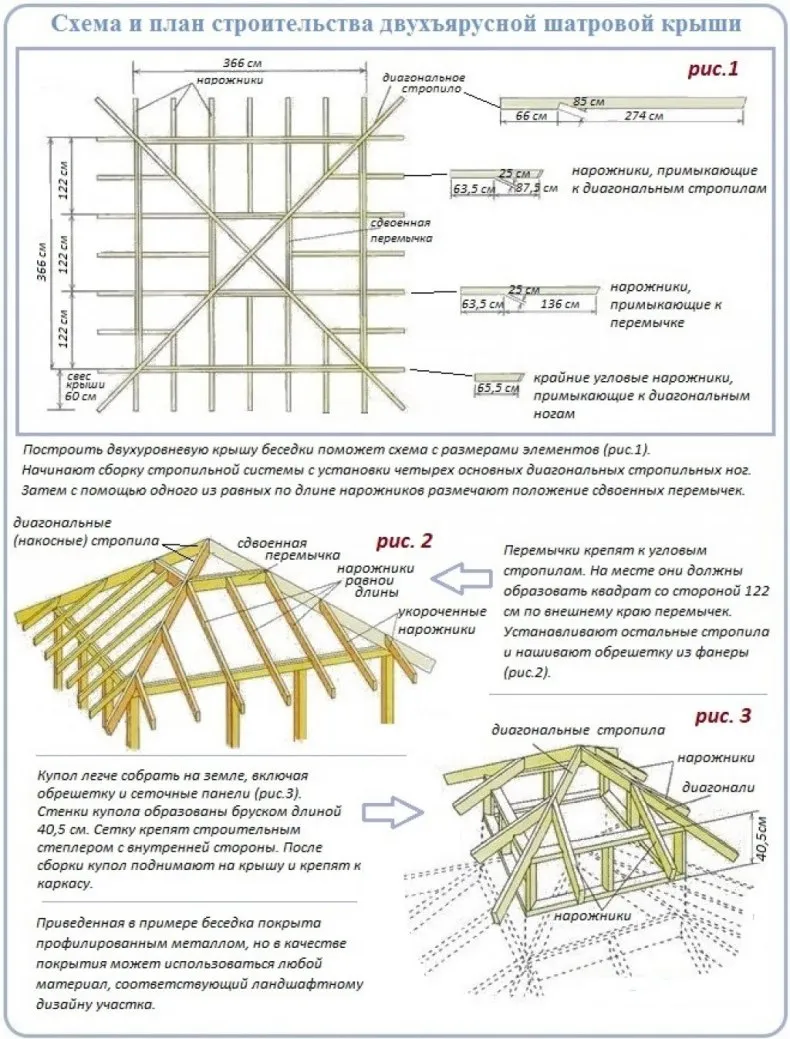

«Конверт». Беседка

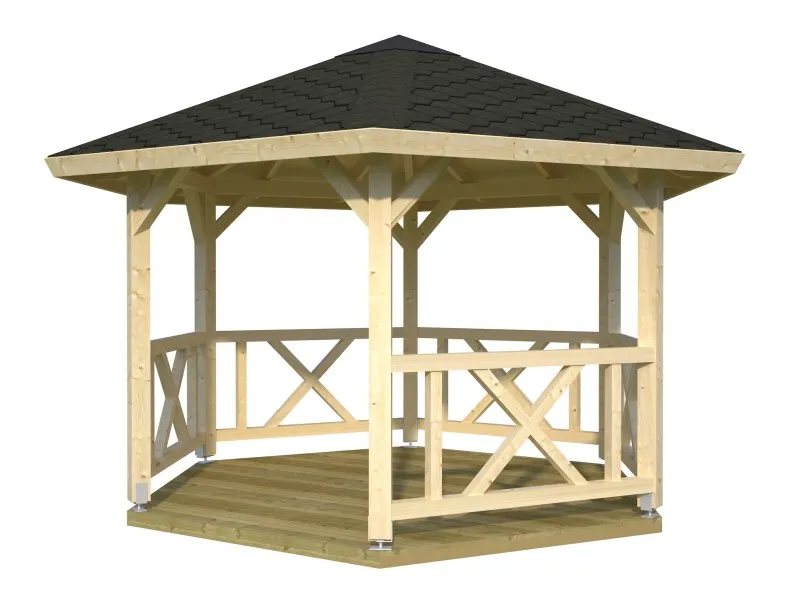

Наиболее интересным примером может послужить кровля с четырьмя скатами для беседки. Хотя вариантов для применения подобной конструкции множество.

Сооружение в два яруса станет не только украшением постройки для отдыха и досуга, но и для всего дачного участка. Над кровлей в виде шатра возвышается миниатюра.

Несколько изменится последовательность работ:

• Сначала делается установка ног стропил по диагонали;
• На высоте по проекту проводится монтаж сдвоенных перемычек. Это своеобразные ригели ферм стропил. Квадратную форму образуют перемычки, где стороны строго симметричны;
• У вальм центральные части и перемычки скрепляются;
• Нижняя часть приделывается к мауэрлату, то есть веранде по ее обвязке;
• Проводится разметка точек для установки нарожников;
• Их спилы должны примыкать к диагоналям. Крепятся они гвоздями.
• Для вальмы можно выполнить один шаблон;
• Верхние спилы потребуют нескольких шаблонов. Это стропилины для ног, а также элементов к диагоналям;
• Купол выполняется на ровной поверхности, после чего поднимается;
• Стены каркаса миниатюры обтягиваются сеткой. Она может быть металлической или полимерной.

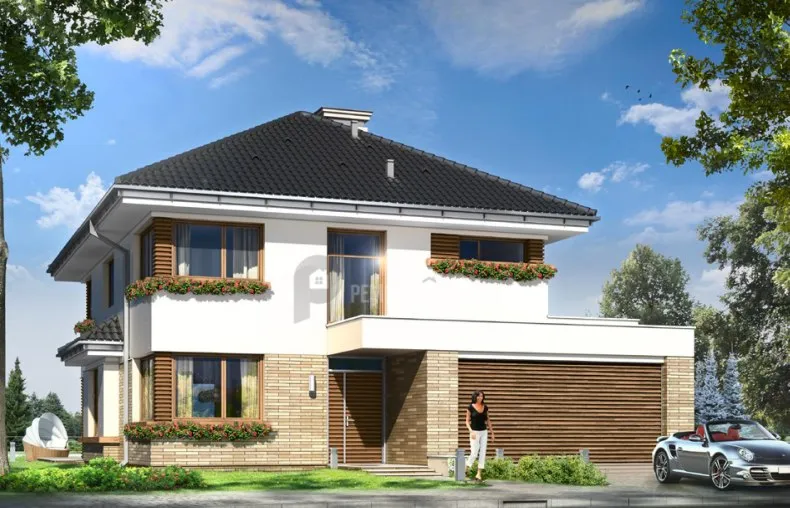

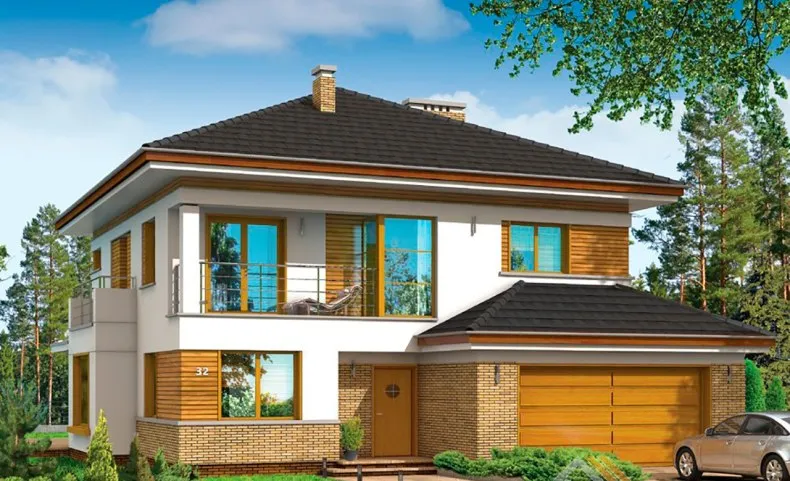

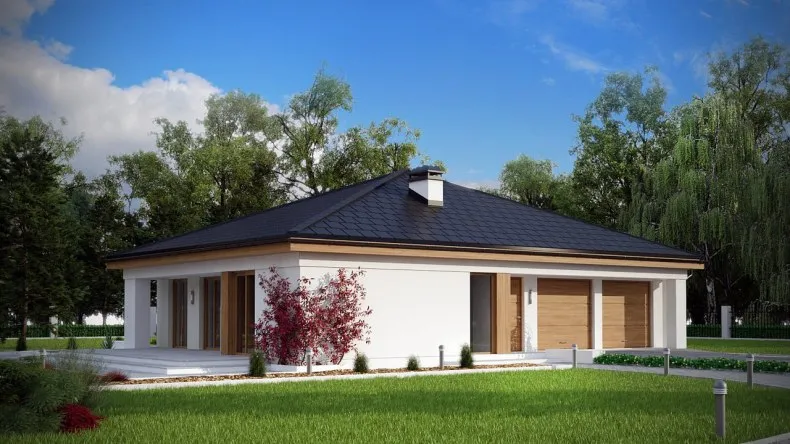

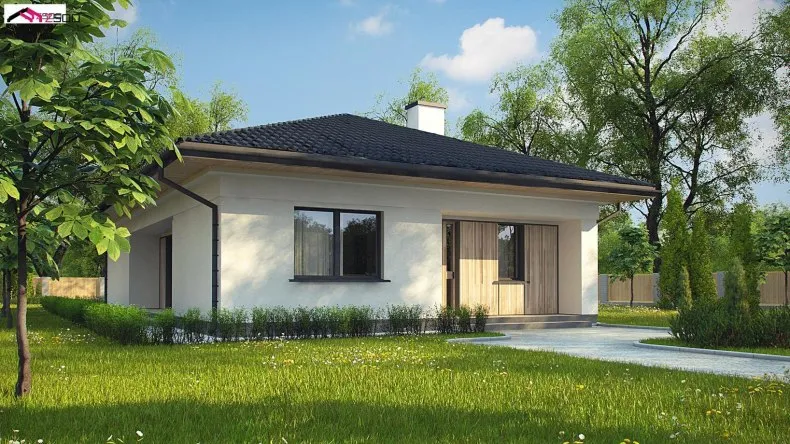

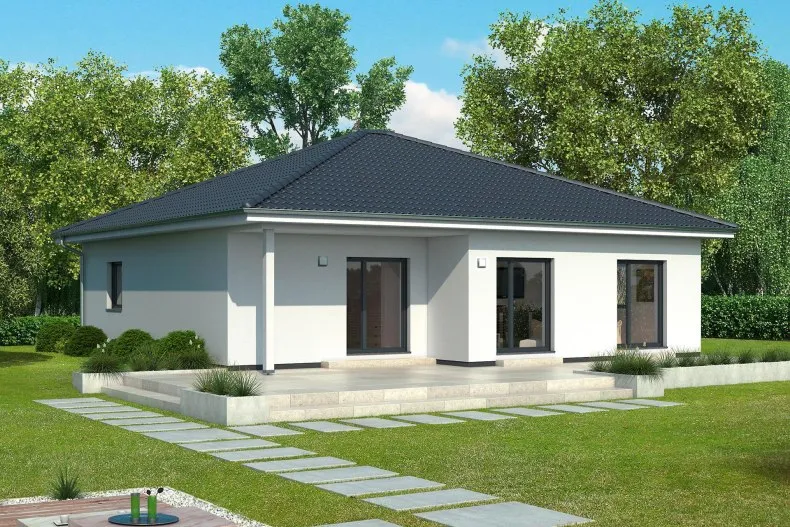

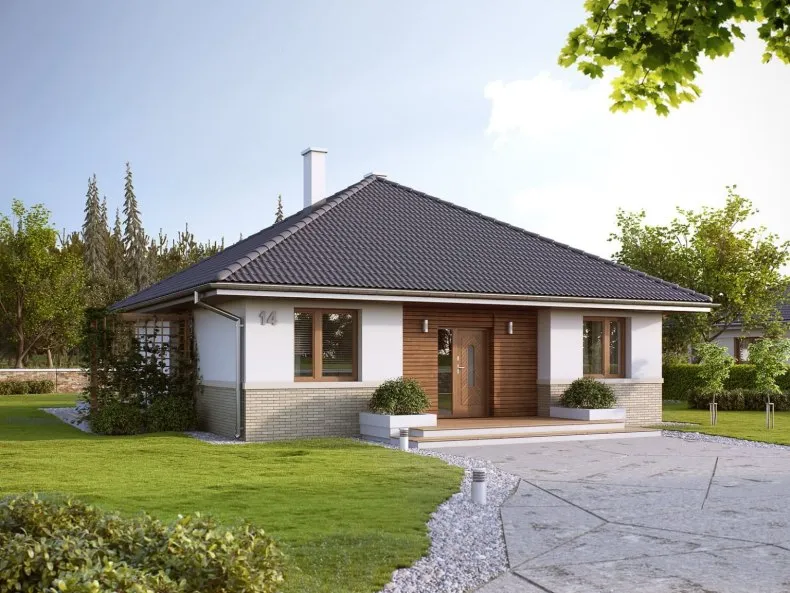

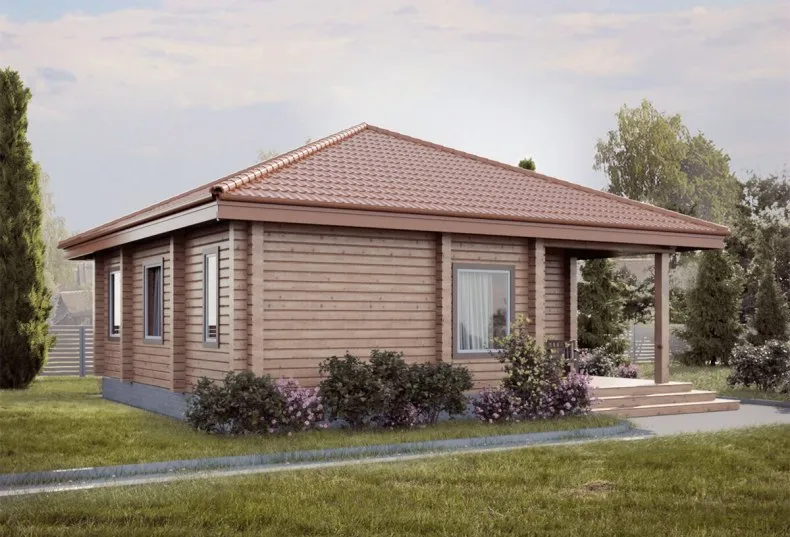

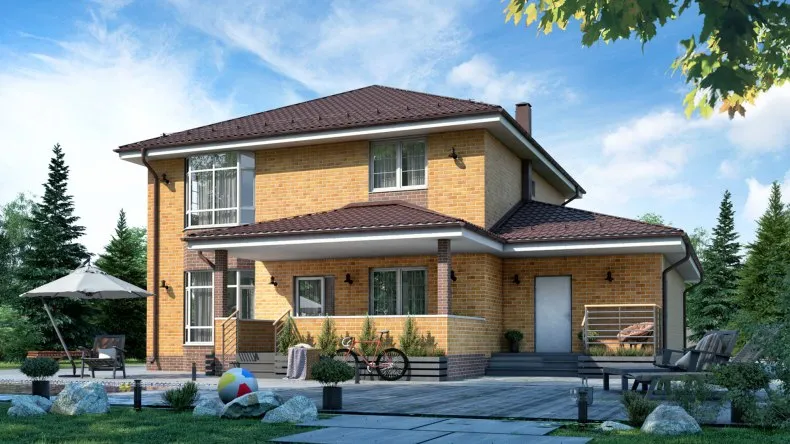

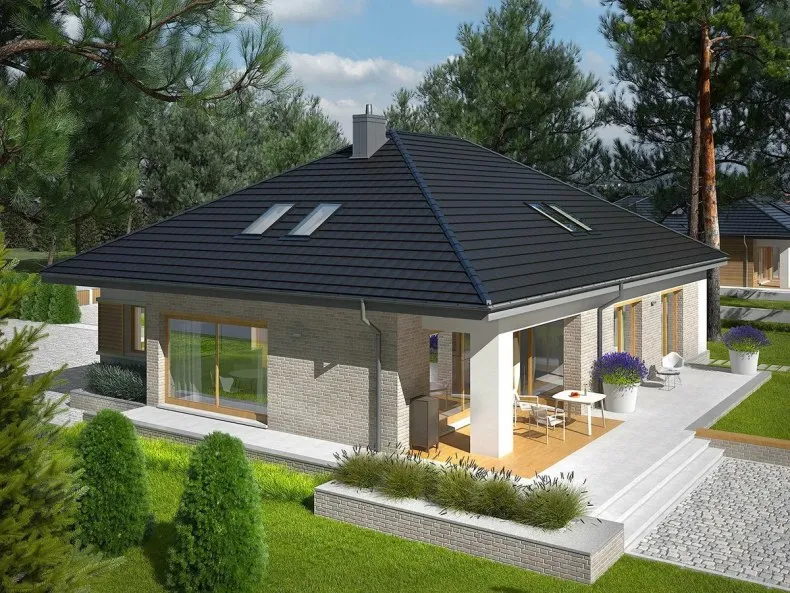

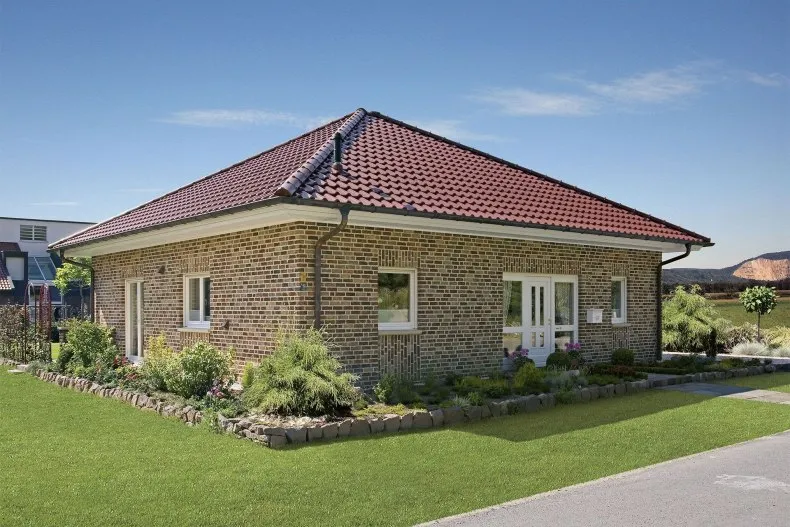

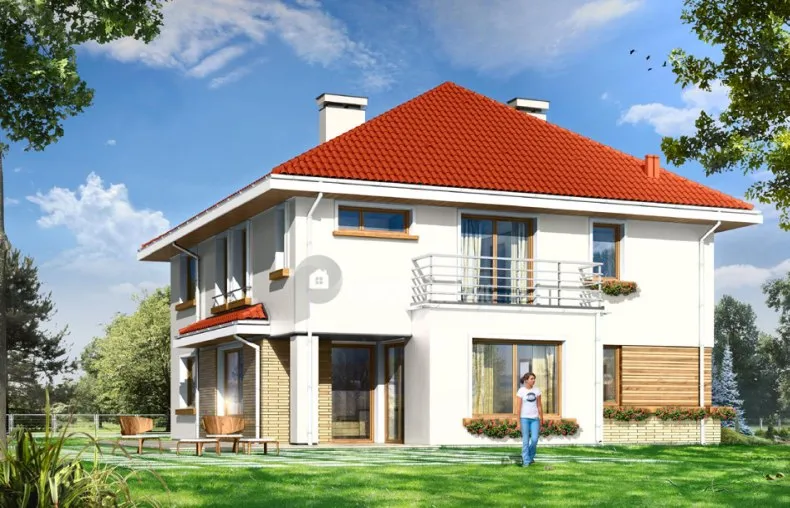

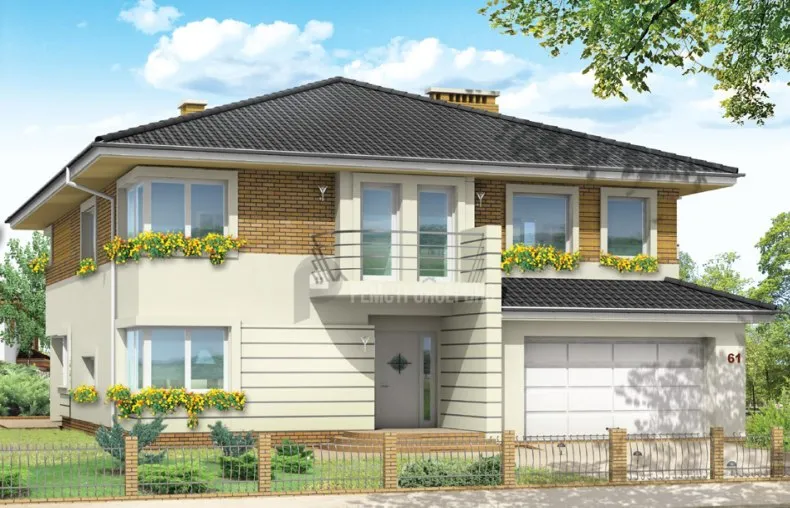

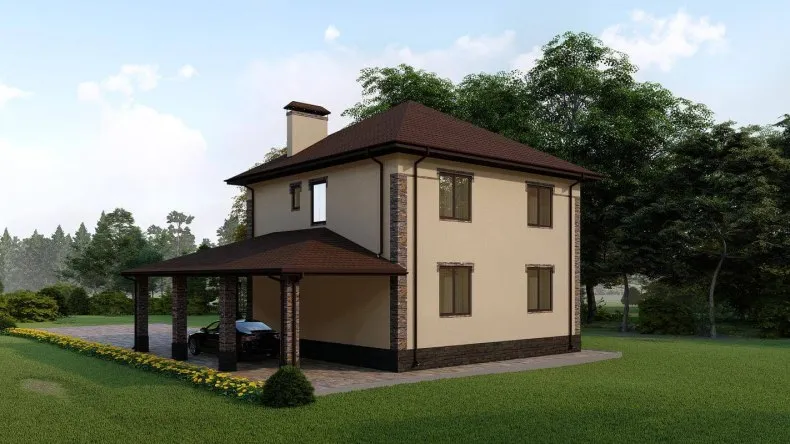

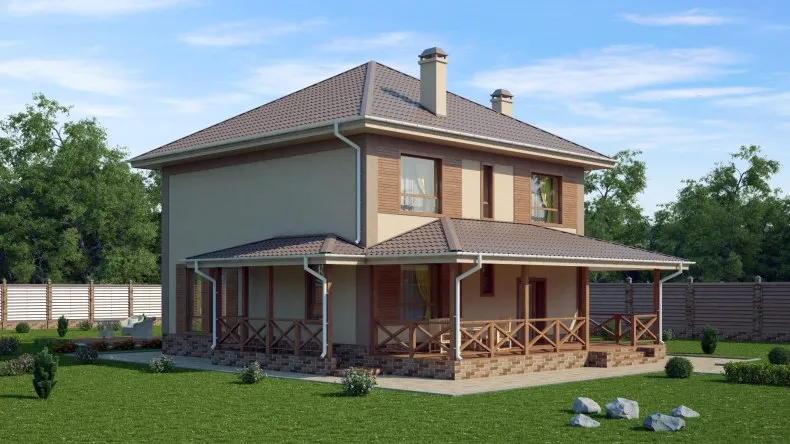

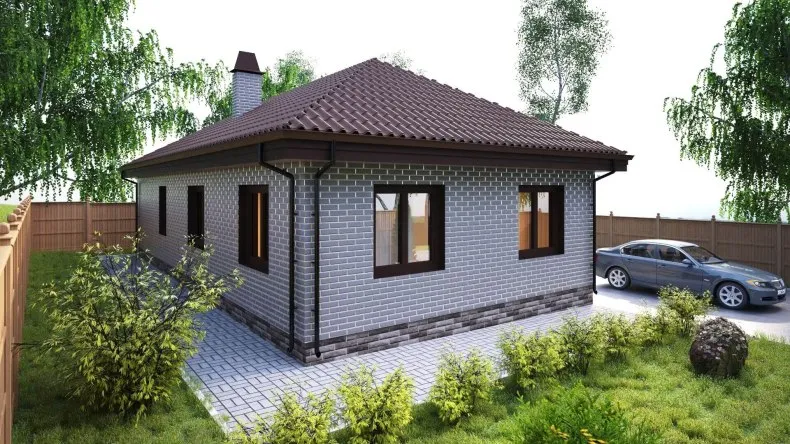

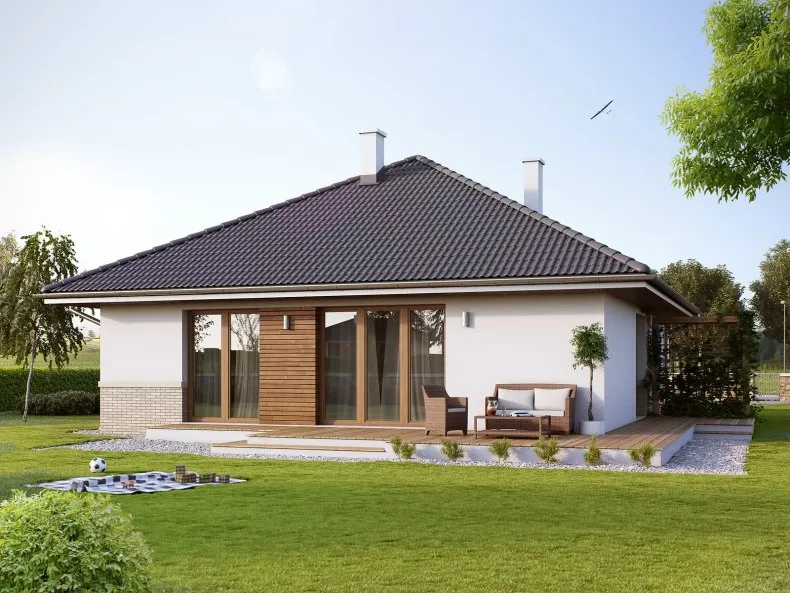

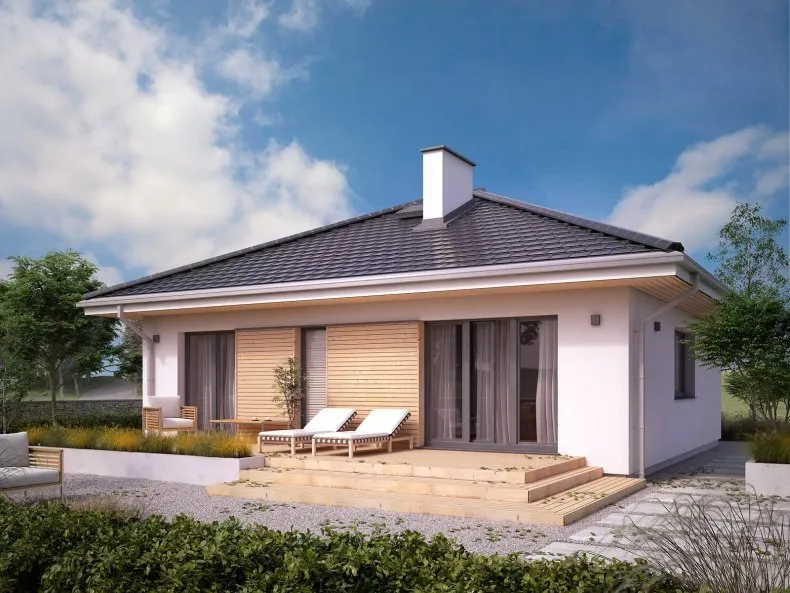

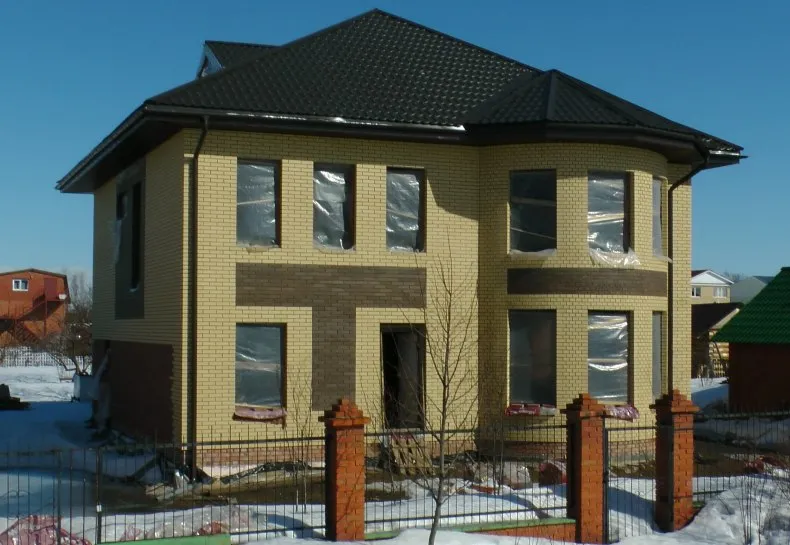

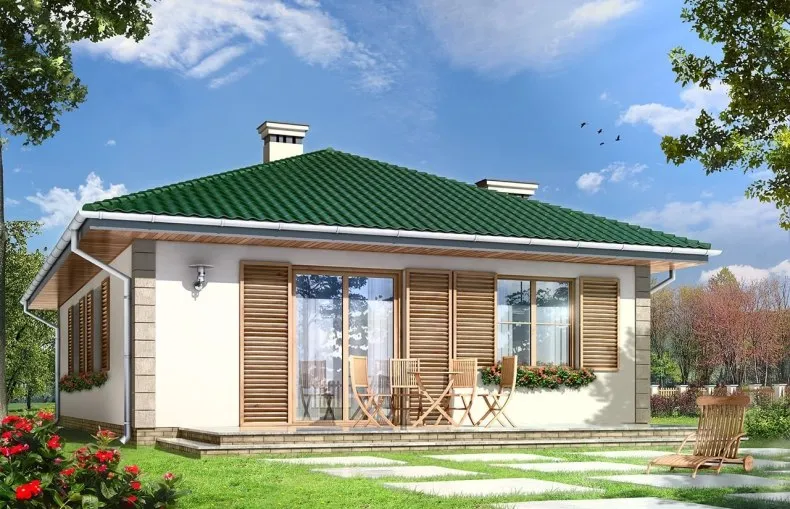

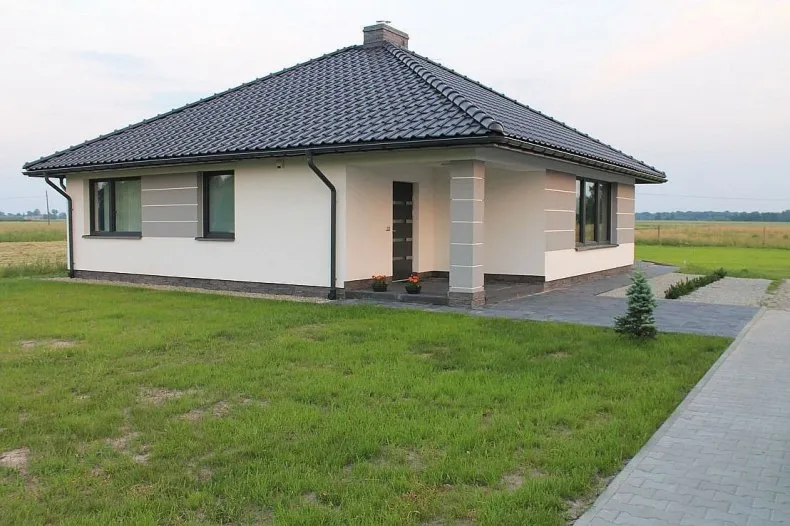

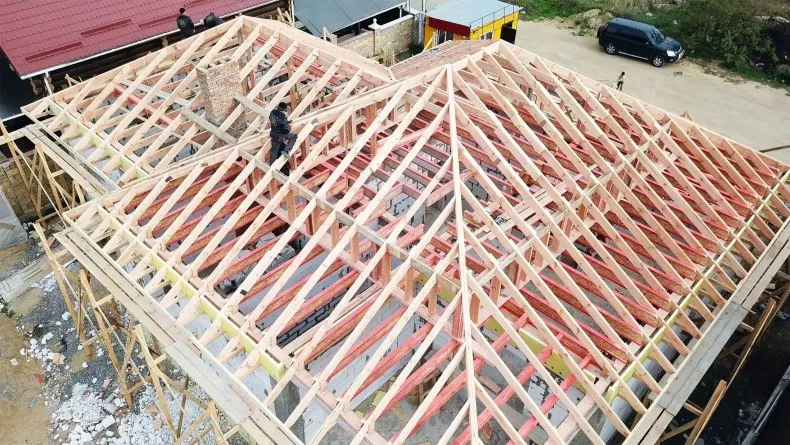

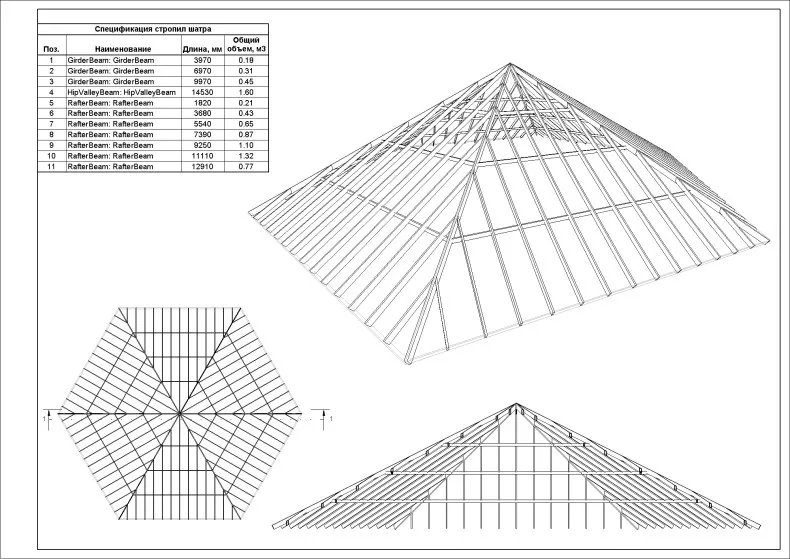

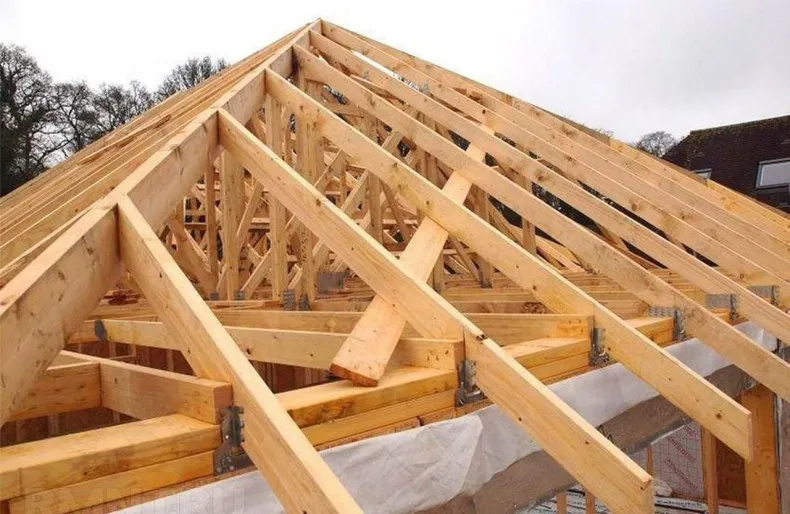

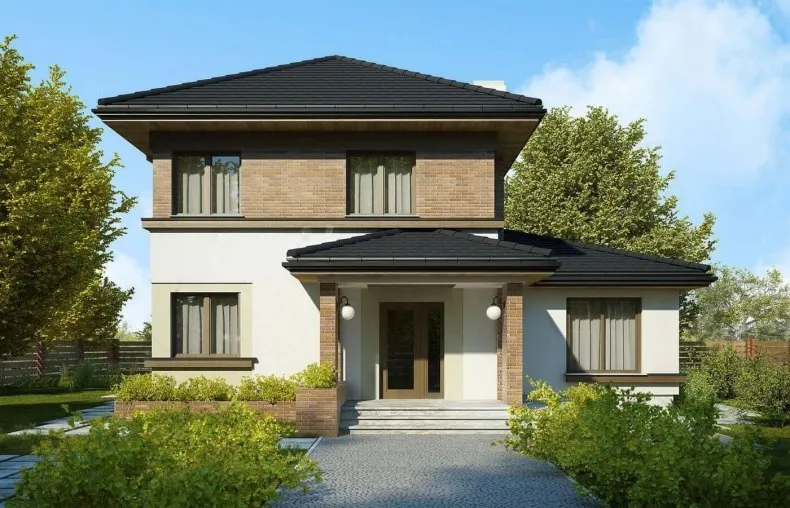

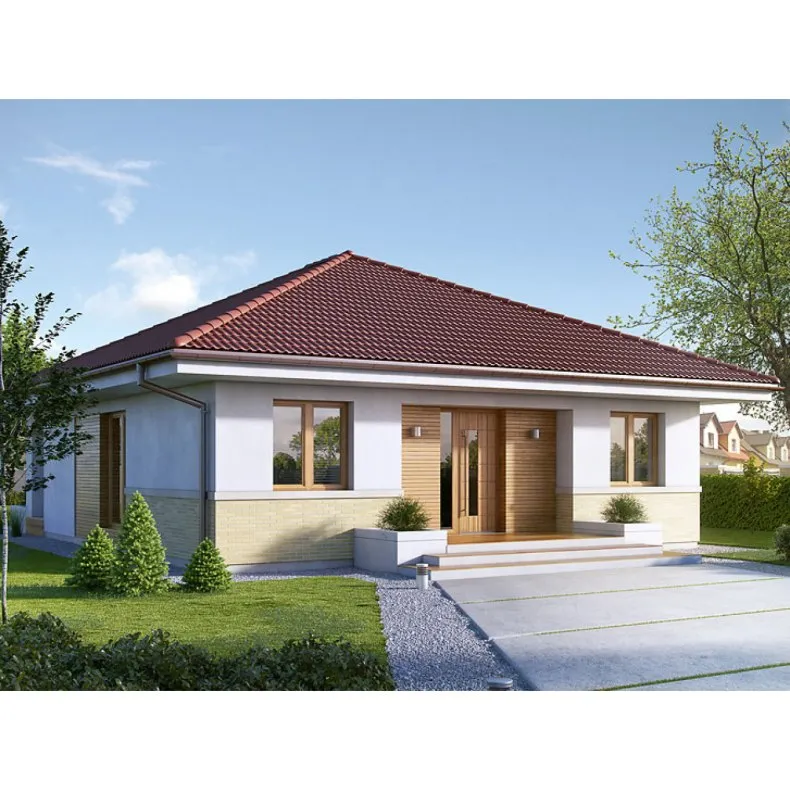

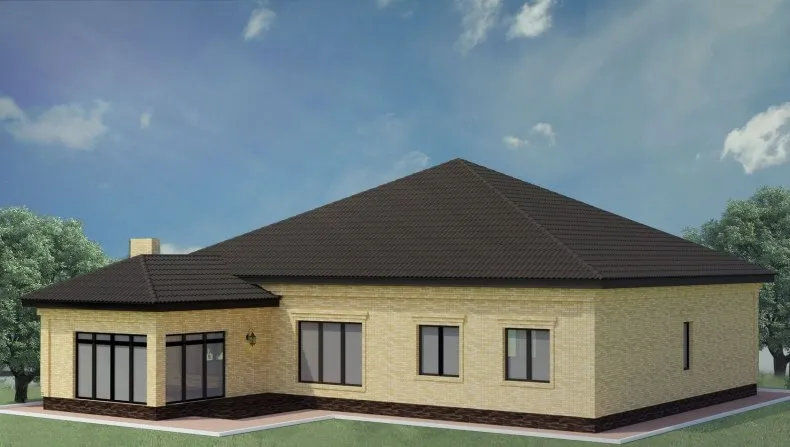

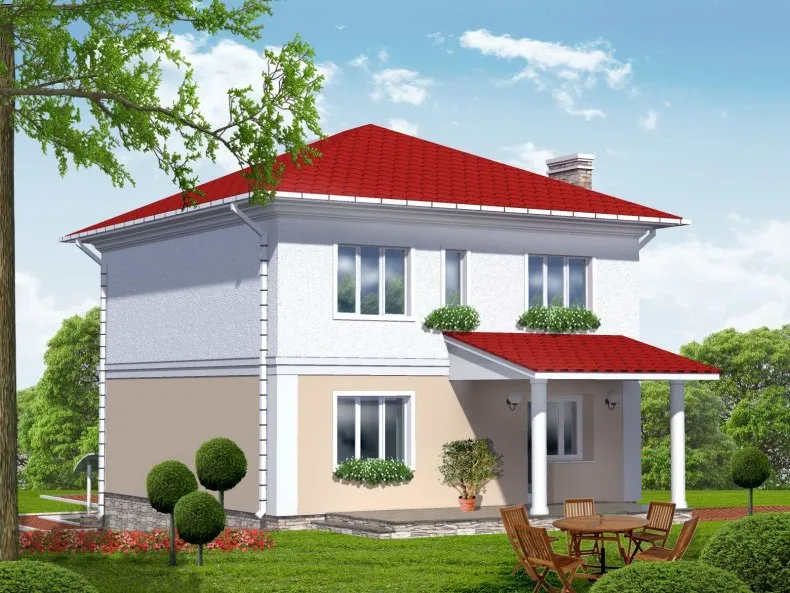

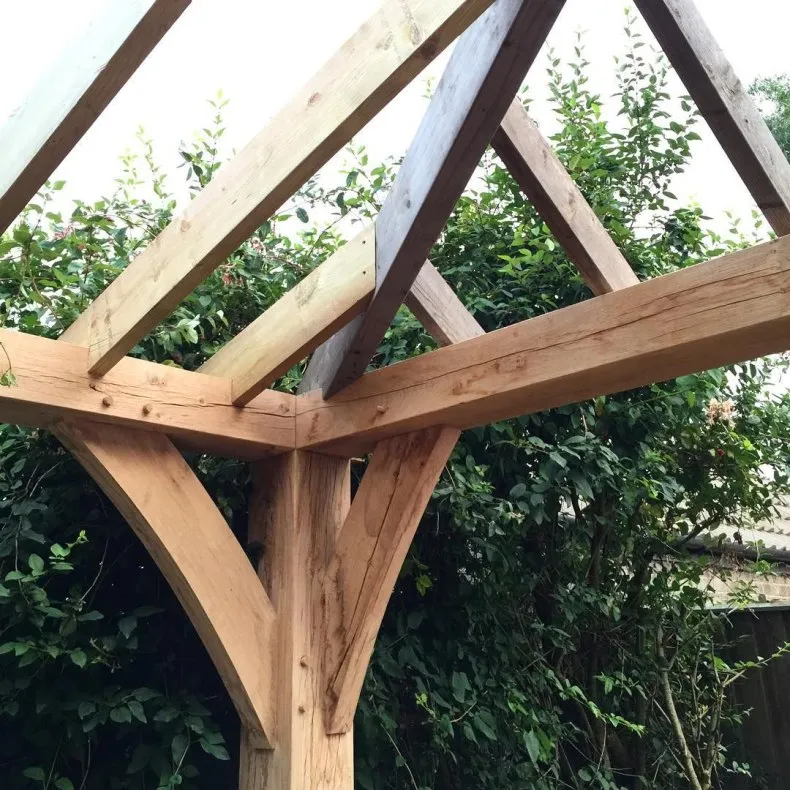

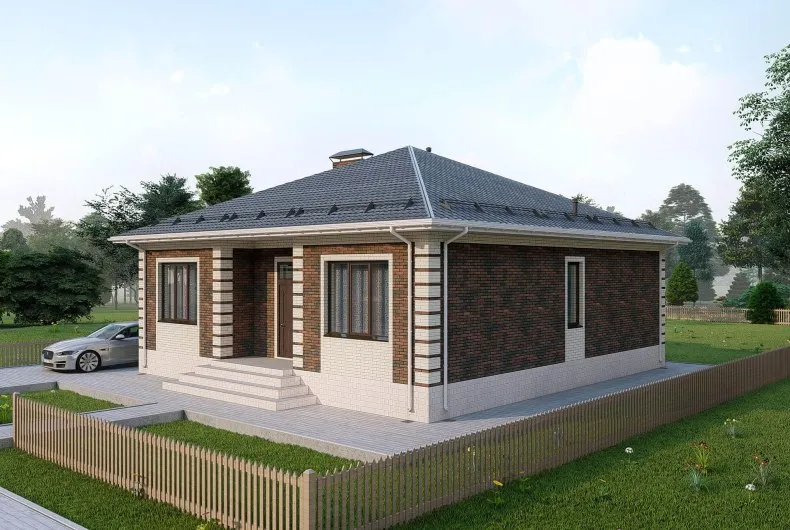

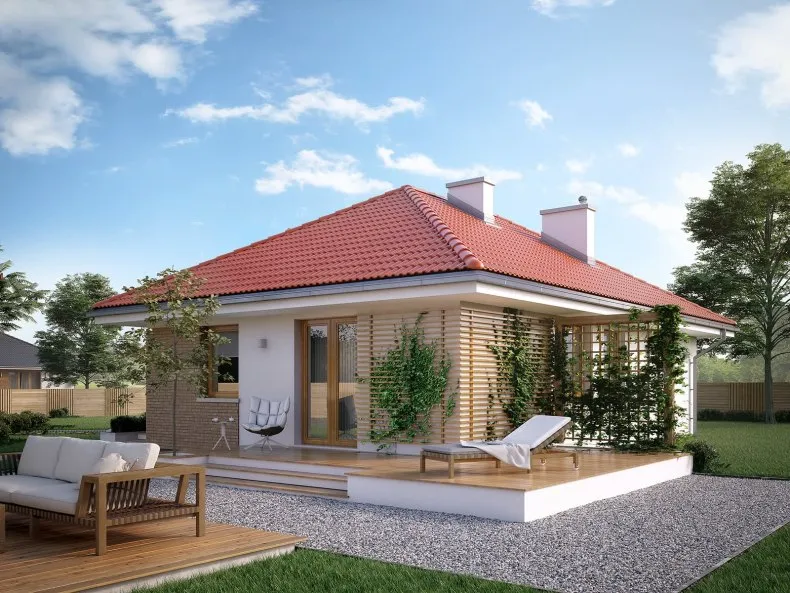

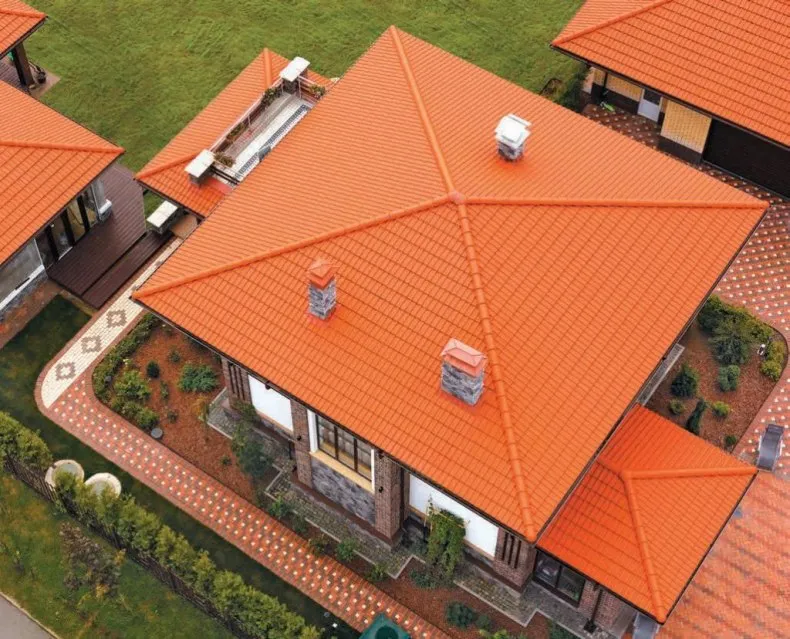

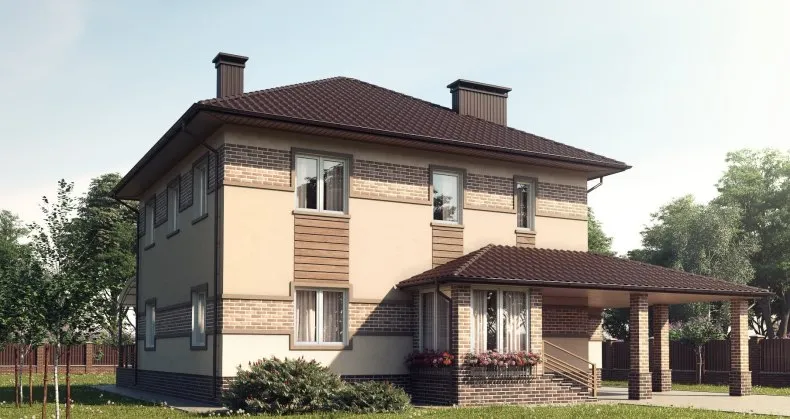

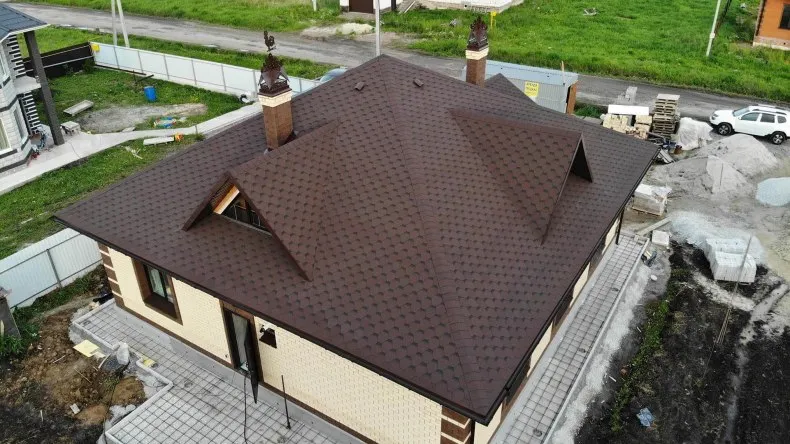

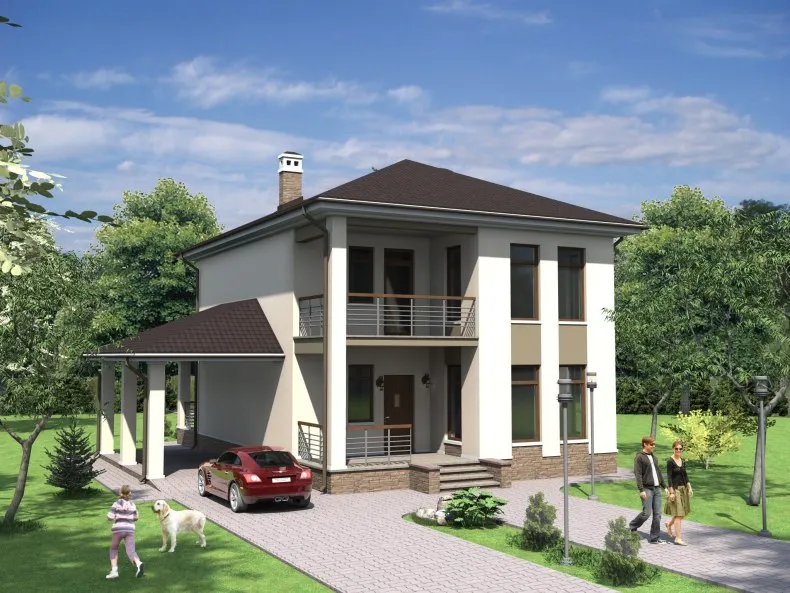

Фото стропильной системы шатровой крыши

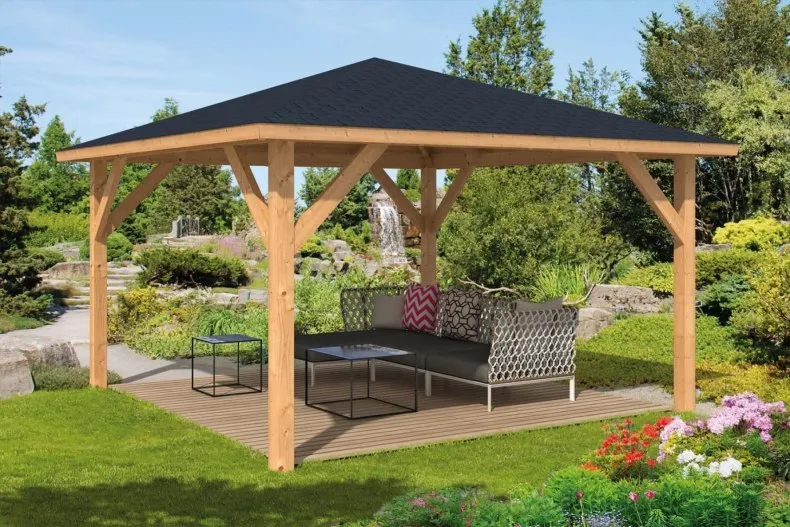

Какая крыша лучше для беседки?

При выборе крыши для беседки следует учитывать несколько факторов, таких как стиль беседки, климатические условия региона и доступный бюджет. Вот некоторые наиболее распространенные типы крыш для беседок:

1. Крыша из шифера или металла: этот тип крыши хорошо подходит для беседок, расположенных в регионах с низким количеством осадков, так как она не защищает достаточно хорошо от дождя и снега. Кроме того, крыша из шифера или металла может создавать шум при сильном ветре.

2. Крыша из поликарбоната: это прозрачный пластик, который хорошо пропускает свет, идеально подходит для беседок, которые должны быть яркими и солнечными. Кроме того, поликарбонат не ржавеет и не требует почти никакого обслуживания.

3. Крыша из кованого железа: крыша из кованого железа может быть очень привлекательной, но она обычно дороже других типов крыш и требует дополнительного ухода. Кроме того, кованое железо может нагреваться на солнце, что может быть неприятным в жаркую погоду.

4. Шатровая крыша: этот тип крыши обеспечивает максимальную защиту от дождя, солнца и снега и создает уютную и тенистую атмосферу в беседке. Шатровая крыша имеет скаты, которые способствуют естественной циркуляции воздуха.

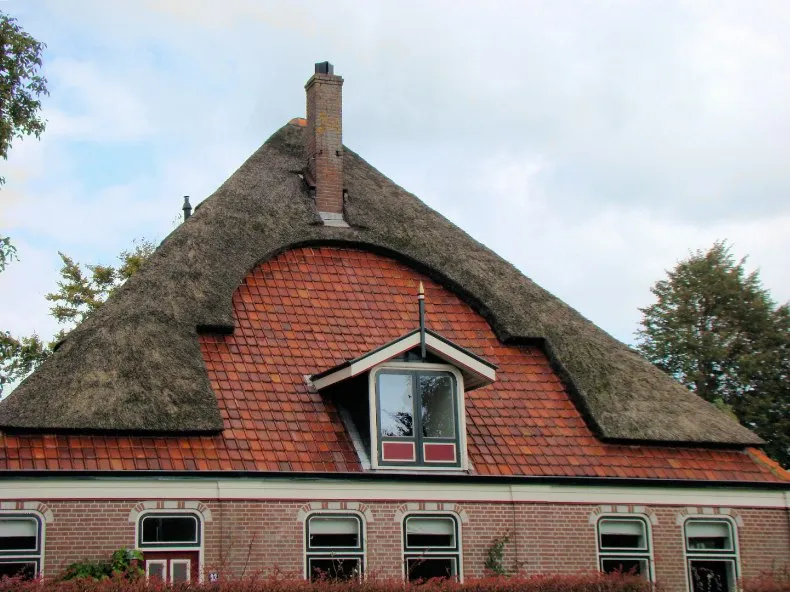

5. Соломенная крыша: соломенная крыша является традиционным вариантом крыши для беседок. Она не только хорошо защищает от дождя и солнца, но и создает уникальный стиль беседки. Однако соломенная крыша может требовать замены через несколько лет из-за износа материала.

Выбор крыши для беседки зависит от ваших потребностей и предпочтений. Консультируйтесь с профессионалами, чтобы выбрать наиболее подходящий тип крыши для вашей беседки.
