Таблица видов и размеров резьбы, представляемых в производстве.

OOO

ЗАВОД ГОРЭЛТЕХ» производит разнообразное оборудование (шкафы, светильники, коробки, посты и др.) с конической резьбой N (NPT) и трубной конической резьбой R (согласно ГОСТ для российского и европейского рынков). Это дает возможность значительно упростить процесс монтажа оборудования, исключив потребность в контргайке и дополнительной уплотнительной прокладке у корпуса подключаемого устройства. (Фраза «виды резьб таблица» не подходит для данной перефразировки, так как она упоминает конкретные таблицы, а не общее содержание текста.)

Таблица выпускаемых типов резьб фирмой OOO «ЗАВОД ГОРЭЛТЕХ» *

* Если Ваш тип резьбы отсутствует в таблице, то нужно обратиться в наш офис в Санкт- Петербурге, и мы попробуем Вам помочь.

По умолчанию мы выпускаем оборудование с трубной конической резьбой R, что позволяет значительно упростить монтаж оборудования (отказаться от контргайки и дополнительной уплотнительной прокладки у корпуса подключаемого устройства). При этом Вы получаете соединение c IP65/IP66. IP66 достигается специальным герметиком ПГ-РЕЗЬБА-Ф, IP67/IP68 достигается специальным герметиком ПГ-РЕЗЬББА-Г.

Соединение с конической резьбой кабельного/трубного ввода и металлического корпуса устройств обеспечивает непрерывность цепи заземления, защиту от электромагнитных помех. Для кабельных/трубных вводов, установленных в неметаллические корпуса, непрерывность цепи заземления, защита от электромагнитных помех обеспечивается элементами A31.

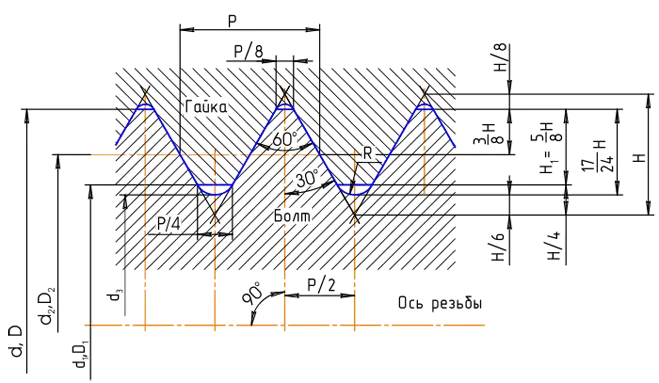

Резьба метрическая

Имеет широкое применение в оборудовании Горэлтех с номинальным диаметром от 12 до 80 мм и шагом 1,5 мм. Профиль — равносторонний треугольник с углом при вершине 60°.

Номинальные значения наружного, среднего и внутреннего диаметров метрической резьбы, размеры указаны в мм

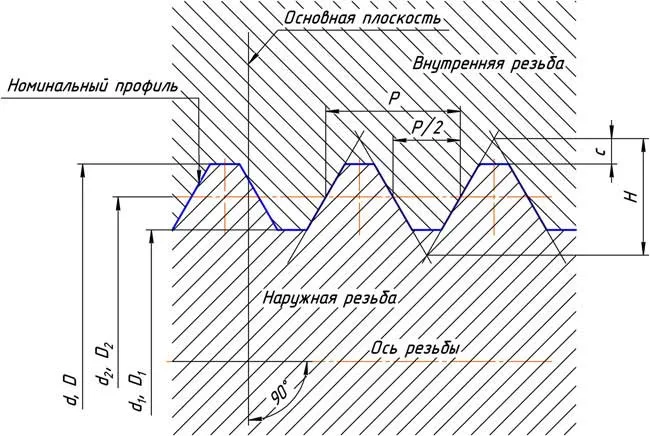

Резьба трубная цилиндрическая

Угол профиля при вершине 55°

Номинальные значения наружного, среднего и внутреннего диаметров трубной цилиндрической, резьбы размеры указаны в мм

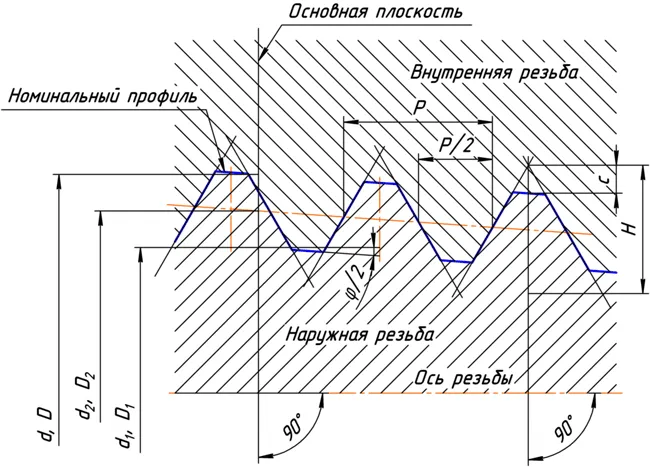

Резьба трубная коническая

Дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34’48″). Угол профиля при вершине 55°

Номинальные значения наружного, среднего и внутреннего диаметров трубной конической резьбы, размеры указаны в мм

* Допускается применять более короткие длины резьб

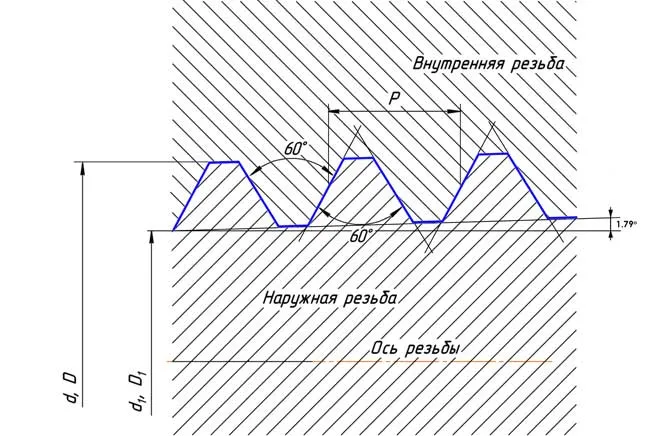

Резьба дюймовая коническая

Дюймовая коническая резьба с конусностью 1:16 (угол конуса φ=3°34’48″). Угол профиля при вершине 60°.

Номинальные значения наружного, среднего и внутреннего диаметров дюймовой конической резьбы, размеры указаны в мм

Как поправить резьбу без метчика?

Если у вас нет метчика для исправления резьбы, то есть несколько методов, которые можно попробовать, чтобы исправить поврежденную резьбу:

1. Используйте трубчатый ключ: Если резьба на болте или гайке повреждена, можно использовать трубчатый ключ для завинчивания гайки или болта. Трубчатый ключ имеет более широкую и плотную поверхность контакта, чем обычный ключ, и может дать дополнительный зажим, чтобы сократить игру.

2. Попробуйте зажать насечки: Если повреждения резьбы не слишком сильные, можно попробовать зажать насечки на болте или гайке плоскогубцами, чтобы улучшить контакт и облегчить завинчивание.

3. Нагрейте и охладите: Если повреждение резьбы слишком серьезное, можно попробовать нагреть металл вокруг поврежденной резьбы, а затем остудить его. Тепло может помочь разрешить металл и уменьшить напряжение, что может сделать резьбу более гибкой и менее склонной к разрушению.

4. Используйте резьбовой зажим: Резьбовой зажим — это инструмент, который может помочь исправить поврежденную резьбу, захватывая поврежденную область и создавая новую резьбу. Однако использование резьбового зажима может потребовать некоторых навыков и опыта.

Независимо от того, какой метод вы выберете, помните, что результат может быть временным и не долгосрочным, и лучше всего заменить поврежденный болт или гайку как можно скорее, чтобы избежать дополнительных повреждений или неисправностей.
