1. Применение и особенности дюймовой резьбы для труб
2. NPT – National Pipe Taper – Американская коническая резьба
3. BSP – British Standard Pipe – Британская трубная резьба
4. Сравнительная таблица типов трубной резьбы

Применение и особенности дюймовой резьбы для труб

Трубная резьба применяется на различных элементах трубопроводных систем, таких как трубы, фитинги, запорно-регулирующая арматура и фланцы. Её параметры определены международными стандартами.

Широкое распространение изделия с резьбой получили на системах:

• где нежелательно или невозможно применение сварки;
• где необходимо образовать разборное соединение;
• которые не подвергаются скачкам давления или температур и т.д.

Ранее каждый производитель наносил свою резьбу, которая соответствовала парным деталям, изготовленным на том же производстве. Потребность в унификации возникла, когда обнаружилось несоответствие различных деталей с резьбой разных изготовителей и, как следствие, стало невозможным продавать или обменивать резьбовую металлопродукцию.

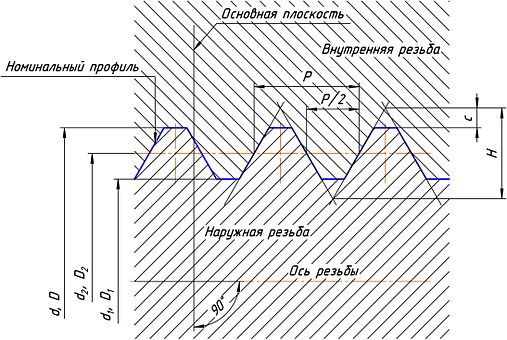

Резьба отличается такими параметрами, как

• угол профиля (55°, 60°);
• форма выступов и впадин (острая, плоская, округлая);
• шаг (крупный, мелкий);
• форма (коническая, цилиндрическая);
• число витков на дюйм.

Для того чтобы удовлетворить запросы всех отраслей промышленности, существует несколько видов резьбы. Более того, в США и Европе существуют свои стандартные трубные резьбы, которые создавались независимо друг от друга. Несмотря на некоторые сходства параметров, размеров, области применения, нельзя применять резьбовую трубную арматуру разных типов, так как единственный результат такого сочетания – это повреждения изделий и низкое качество соединения трубопроводных элементов.

NPT – National Pipe Taper – Американская коническая резьба

*Могут также относиться к резьбе NPS (национальной параллельной), которая не является аналогом или эквивалентом труб NPT.

Трубная резьба NPT распространена в разных видах промышленности. Обеспечивает прочное и герметичное соединение трубопроводной арматуры. Для эксплуатации в условиях повышенного давления требуется производить монтаж с прокладкой.

Резьба NPTF регламентируется стандартом ASME B1.20.3. Размеры двух типов практически совпадают (за исключением диаметра выступов и впадин). Трубы NPTF востребованы в системах, транспортирующих жидкие вещества. Резьба НПТФ является более герметичной и не требует применения уплотнительных материалов.

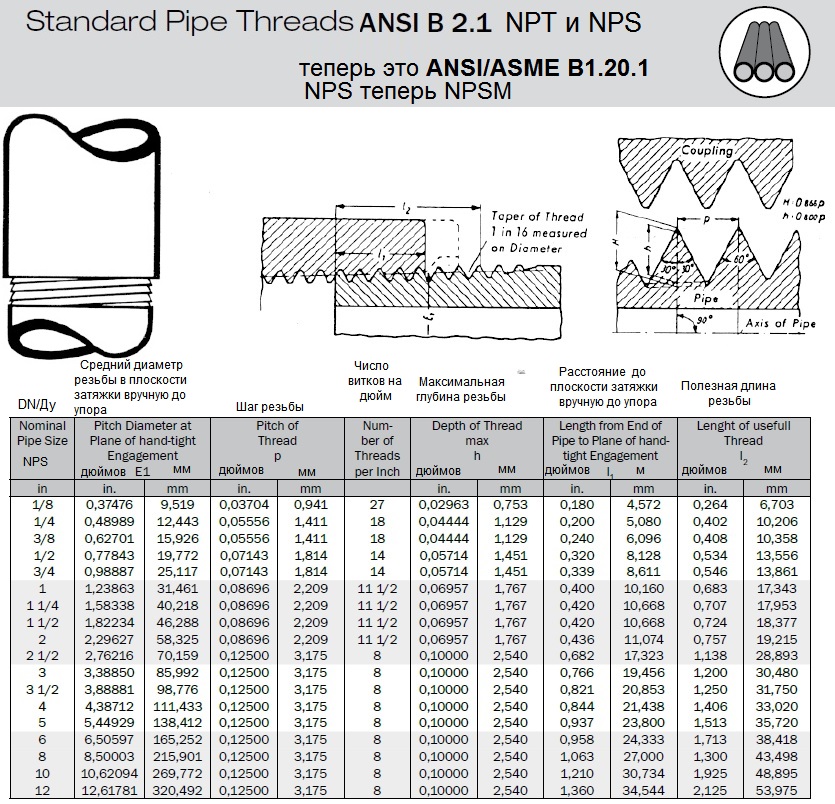

Таблица размеров стандартной конической резьбы NPT

BSP – British Standard Pipe – Британская трубная резьба

Трубная резьба BSP также называется в честь своего создателя – резьбой Уитворта. Джозеф Уитворт предложил придерживаться следующих параметров:

• угол профиля – 55°;
• выступы и впадины должны быть округлыми;
• одной из главных величин выступает – TPI (количество витков на дюйм).

Размеры британской цилиндрической трубной резьбы BSPP

Для улучшения герметичности стыка резьбовые трубы BSPP должны монтироваться с прокладкой. В комплектацию некоторых фитингов входят кольца или другие виды уплотнителей.

Размеры стандартной конической резьбы BSPT в мм

Конусная резьба BSPT является самоуплотняющейся и применяется для соединений с повышенными требованиями к герметичности. Трубы с наружной резьбой BSPT могут эксплуатироваться в паре с фитингами и трубами BSPT и BSPP.

Сравнительная таблица типов трубной резьбы

В каталоге Европейской металлургической компании вы можете купить трубы и фитинги с резьбой NPT-F, NPT-M, BSP из углеродистой и нержавеющей стали. Для заказа металлоизделий по международным стандартам EN, ASTM, ANSI, DIN, ISO и др. можно оставить заявку на сайте или связаться с нашими операторами онлайн.

Как поправить резьбу без метчика?

Если у вас нет метчика для исправления резьбы, то есть несколько методов, которые можно попробовать, чтобы исправить поврежденную резьбу:

1. Используйте трубчатый ключ: Если резьба на болте или гайке повреждена, можно использовать трубчатый ключ для завинчивания гайки или болта. Трубчатый ключ имеет более широкую и плотную поверхность контакта, чем обычный ключ, и может дать дополнительный зажим, чтобы сократить игру.

2. Попробуйте зажать насечки: Если повреждения резьбы не слишком сильные, можно попробовать зажать насечки на болте или гайке плоскогубцами, чтобы улучшить контакт и облегчить завинчивание.

3. Нагрейте и охладите: Если повреждение резьбы слишком серьезное, можно попробовать нагреть металл вокруг поврежденной резьбы, а затем остудить его. Тепло может помочь разрешить металл и уменьшить напряжение, что может сделать резьбу более гибкой и менее склонной к разрушению.

4. Используйте резьбовой зажим: Резьбовой зажим — это инструмент, который может помочь исправить поврежденную резьбу, захватывая поврежденную область и создавая новую резьбу. Однако использование резьбового зажима может потребовать некоторых навыков и опыта.

Независимо от того, какой метод вы выберете, помните, что результат может быть временным и не долгосрочным, и лучше всего заменить поврежденный болт или гайку как можно скорее, чтобы избежать дополнительных повреждений или неисправностей.
