Таблица видов резьбы — разнообразие техник и типов резьбы

В промышленности распространены две основные категории стыков — разъемные и неразъемные. Первые типы достигаются путем использования крепежных элементов, заклепок и тому подобного. Среди наиболее распространенных видов соединений, которые можно смело отнести к первой категории, являются стыки, основанные на использовании крепежей и других аналогичных элементов.

На практике все эти способы сочленения деталей стандартизированы.

ы

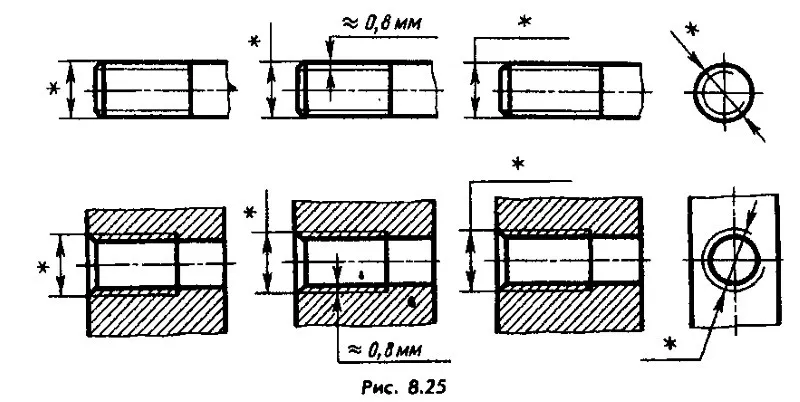

Как уже отмечалось, все виды стыков этого класса стандартизированы. Например, ГОСТ 24705-2004 определяет размеры метрического профиля, в частности, угол в основании, шаг и пр. Всего к метрическому виду относят порядка 15 отечественных и иностранных стандартов.

Скачать ГОСТ 24705-2004

Существует так же и классификация стыков этого типа. Ее выполняют на основании ее геометрических размеров, расположению на изделии и количеству заходов,  или исходя ее практического использования. Ниже приведен перечень, в котором указаны типы конструкций разъемных соединений и их обозначения:

• метрическая (M);
• метрическая коническая (MK);
• цилиндрическая (MJ);
• трубная цилиндрическая (G);
• трубная коническая (R);
• круглая для санитарно-технической арматуры (Кр);
• трапецеидальная (Tr);
• упорная (S);
• упорная усиленная (S45°);
• эдисона круглая (E);
• метрическая (EG-M);
• дюймовая цилиндрическая (UTS: UNC, UNF, UNEF, 8UN, UNS);
• дюймовая (BSW);
• дюймовая коническая (NPT);
• нефтяной сортамент.

Все эти конструктивные элементы используются во всех  отраслях промышленности, начиная от авиационной и закачивая пищевой.

Метрическая резьба

Метрическая выполняется на основании ГОСТ 8724-2002 – чаще всего применяется при изготовлении крепежных изделий. При соблюдении определенных условий этот вид допустимо использовать в качестве ходовой.

Скачать ГОСТ 8724-2002

В основе этого вида лежит равносторонний треугольник (с углом в основании 60 градусов). Она может иметь один или несколько заходов. Многозаходную применяют в тех случаях, когда необходимо обеспечить повышенную прочность сочленения узлов. Отечественные и зарубежные производители выпускают изделия имеющие диаметр от 0,25 до 600 мм и шаг от 0,25 до 6 мм. Изделия с малым шагом применяют тогда, когда необходимо обеспечить разъемную сборку изделий с тонкой стенкой. Кстати, в автомобильной промышленности этот вид применяют достаточно часто. Она может иметь левое и правое исполнение. Ее обозначают следующим образом – на первом месте указывают букву, в этом случае — это М. Затем, показывается ее номинальный размер и шаг, в отношении этого вида применяют обозначение только в мм. Кроме этого в обозначение параметров входит количество заходов, исполнение (левое или правое). Разумеется, должен быть указан допуск на изготовление. Маркировка М12*1 говорит о том, что она имеет номинальный диаметр 12 мм и шаг 1.

Дюймовая резьба

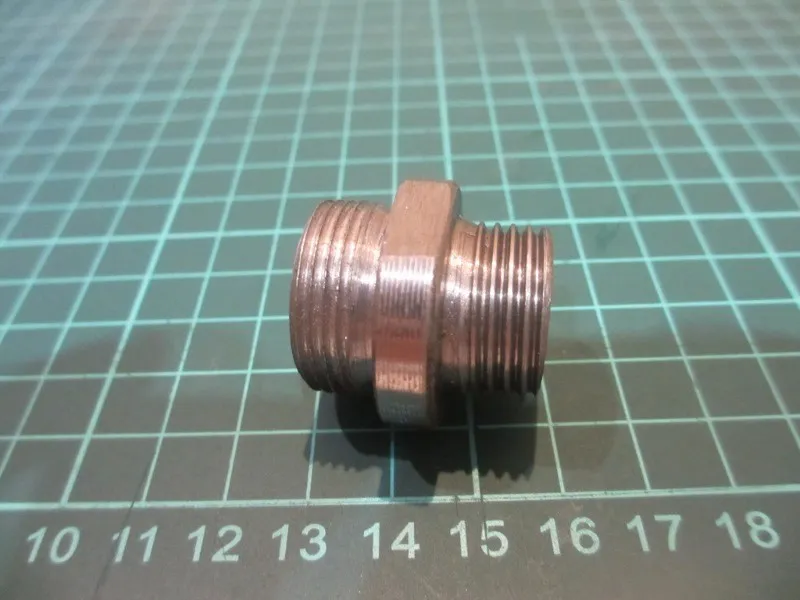

Этот класса применяется по большей части при создании разъемных стыков трубопроводной арматуры (труб, кранов, клапанов и пр.). Ее наносят на изделия выполненные из металла, пластика. Ключевые параметры определены в ГОСТ 6111-52. В нем приведены таблицы, в которых определены размеры, шаги и допуски. Все размеры и условное обозначение приводят в дюймах.

Скачать ГОСТ 6111-52

В основании этого вида лежит треугольник с углом при вершине в 55 градусов. Как и у метрической вершины и впадины удалены. Производители выпускают детали с трубным профилем от 3/16 (4,8 мм) до 4 (101 мм) дюймов.

Метрическая коническая резьба

Отличие конического изделия от обыкновенного метрического заключается в том, то ее наносят на конусную внутреннюю или внешнюю поверхность. При этом угол конуса составляет 1:16. Ее применяют в тех случаях, когда необходимо обеспечить герметичность соединения. Например, в трубопроводных системах, предназначенных для транспортировки жидкостей. Производителю выпускающие изделия с таким видом, руководствуются требованиями ГОСТ 25229-85. Для обозначения метрического конического профиля применяют буквенное сокращение МК. Далее указывают все необходимые геометрические параметры. Например, МК 24*1,5 показывает то, что она имеет наружный диаметр в 24 мм и шаг 1,5.

Круглая резьба

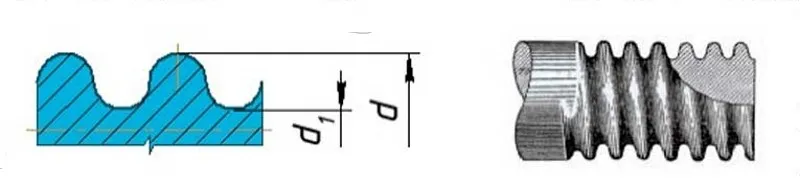

Круглый профиль используется для создания соединений трубопроводной арматуры, в том числе и кранов. Параметры этого вида определены в ГОСТ 13536-68. Для обозначения в документах и на чертежах применяют буквенное обозначение Кр, далее следуют ее геометрические размеры. Он образуется окружностями на его вершинах и впадинах. Угол при вершине составляет 30 градусов.

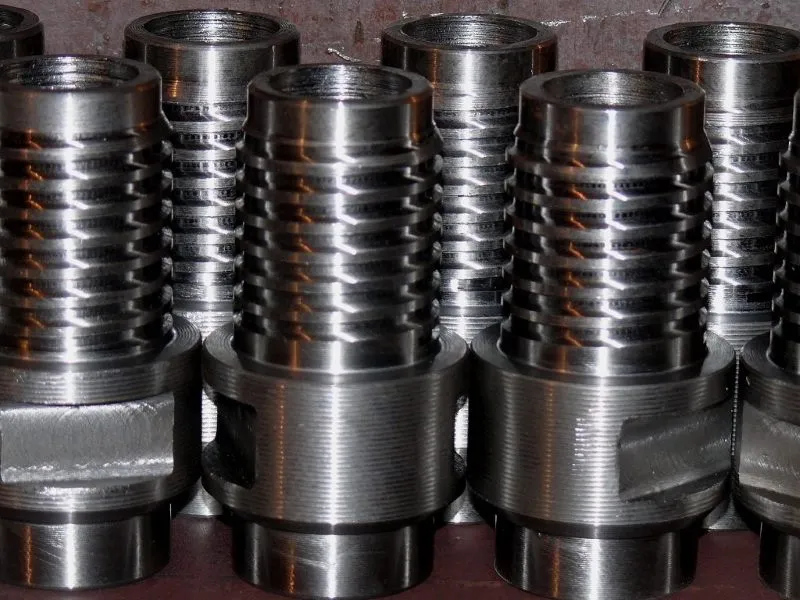

Трапецеидальная резьба

Трапецеидальный профиль относят к ходовым. Отличительное свойство этого вида профиля заключается в том, что она самотормозящая. Это вызвано тем, что при перемещении гайки по стержню развивается большая сила трения. Такое свойство позволяет избежать дополнительного фиксирования гайки на валу. Трапецеидальный профиль используется для того, что бы преобразовать вращательное движение в трапецеидальное. Как пример, можно привести ходовой вал, устанавливаемый в токарных или шлифовальных станках. Кроме этого оборудования, он нашел свое применение в кузнечно-прессовом оборудовании, автомобильной и тракторной технике. Вообще узлы с трапецеидальным профилем используют для перемещения кареток на сборочных конвейерах, в литьевых машинах, робототехнике и пр. На практике применяют изделия с размерами от 8 до 640 мм. Шаг составляет от 1,5 до 12 мм. При внесении параметров на чертежах или документах применяют буквы Тр, затем указывают геометрические параметры. Требования к параметрам изложены в ГОСТ 24738-81.

Скачать ГОСТ 24738-81

Упорная резьба

Требования к упорному профилю определены в ГОСТ 10177–82. Ее применяют тогда, когда в соединении имеются большие осевые нагрузки. В основе профиля лежит трапеция, одна (рабочая), сторона расположена под углом 3 градуса. Противоположная, имеет угол наклона 30 градусов.

Скачать ГОСТ 10177–82

Для обозначения применяют латинскую букву S, затем указывают геометрические параметры – диаметр, шаг.

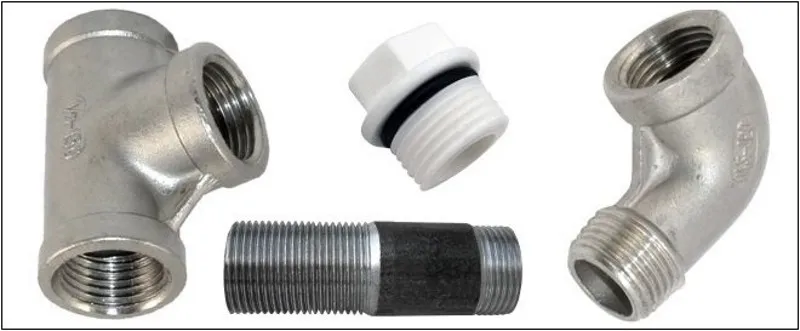

Трубная цилиндрическая, трубная коническая и коническая дюймовая

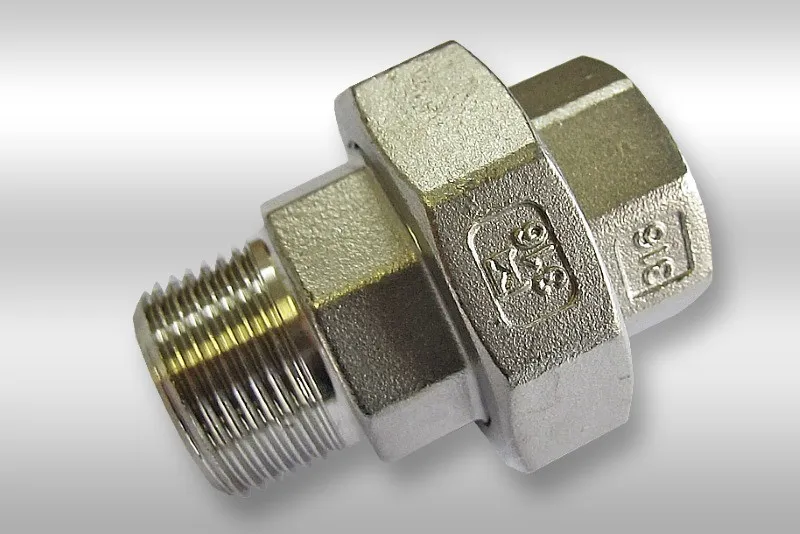

Трубная цилиндрическая резьба нашла свое применение при сооружении трубопроводов. Производители выпускают изделия, на которых наносят резьбу от 1/16 до 6 дюймов. При этом, на один дюйм может быть нанесено до 28 до 11 ниток резьбы.

Трубная коническая резьба

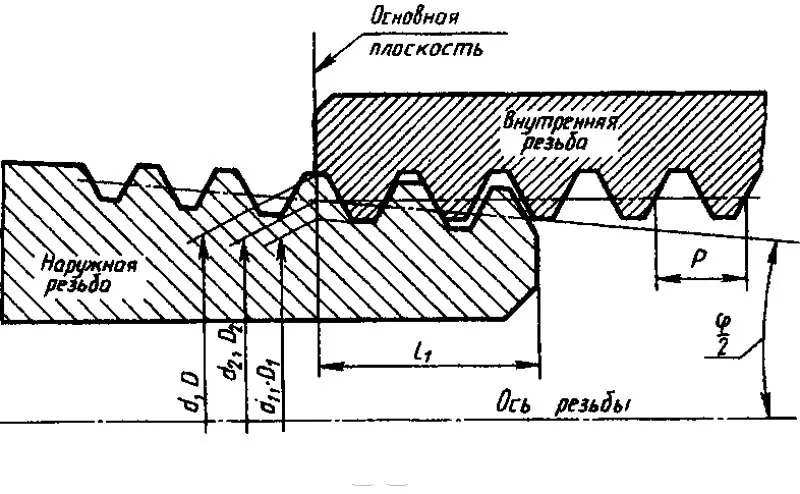

Она этого вида применяется как крепежно-уплотняющая. Требования к ней определены в ГОСТ 6211-81. В этом документе говорится о том, что профиль должен соответствовать дюймовому профилю. Ее изготавливают на конусе с углом 1:16.

Скачать ГОСТ 6211-81

В основании лежит угол в 55⁰. Она обеспечивает герметичность соединения без применения, каких либо дополнительных приспособлений (шайб, герметиков и пр.). Использование этого вида соединения резко снижает время на сборку/разборку соединения. Ее можно встретить в системах подачи масла, топлива, пара и пр.

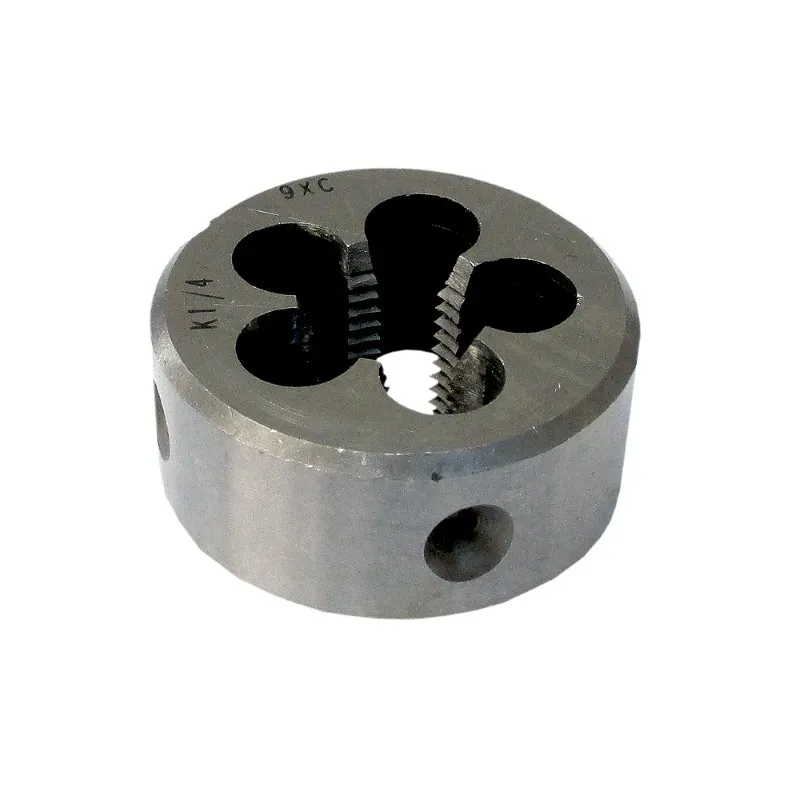

Дюймовая коническая резьба

Ее чаще все применяют для соединения элементов, входящих в топливные, масляные и другие трубопроводы. Еще не так давно, она была стандартизирована на основании дюймовой системы мер. В основании лежит треугольник с углом в 60 ⁰. Но, в последние годы, на практике стали чаще использовать конический профиль изготовленный на основании метрической системы мер.

Достоинства и недостатки резьбовых соединений

Соединения, получаемые с ее помощью, пожалуй, самые распространенные среди разъемных. В отличие от прочих видов разъемных соединений они обладают следующими достоинствами:

• надежностью;
• простотой монтажа и демонтажа;
• низкой стоимостью, которая обусловлена унификацией и массовым изготовлением крепежных деталей. Для производства применяют как точение, так и накатку.

В тоже время, использование разъемного соединения сопряжено с некоторыми недостатками, в частности, наличие впадин, в конструкции резьбы, приводит появлению зон повышенного напряжения.

Это соответственно снижает прочностные параметры соединения. Довольно, часто, в узлах, где использована резьба, приходится применять дополнительные устройства для предотвращения самораскручивания. Разумеется, средства стопорения применяют исходя из назначения узла, например, колесо автомобиля.

Область применения резьбовых соединений

Резьбу применяют для соединения узлов и сборочных единиц в единую конструкцию. При этом роль гайки может исполнять корпус.

В качестве примеров использования резьбы можно рассмотреть следующие:

• устройство мостовых конструкций;
• стыковка между собой сборочных единиц, например, редуктора и силового агрегата;
• сборка отдельных изделий, к примеру, крышки подшипника и корпуса редуктора;
• дюймовый вид применяется для создания трубопроводных систем.

Как поправить резьбу без метчика?

Если у вас нет метчика для исправления резьбы, то есть несколько методов, которые можно попробовать, чтобы исправить поврежденную резьбу:

1. Используйте трубчатый ключ: Если резьба на болте или гайке повреждена, можно использовать трубчатый ключ для завинчивания гайки или болта. Трубчатый ключ имеет более широкую и плотную поверхность контакта, чем обычный ключ, и может дать дополнительный зажим, чтобы сократить игру.

2. Попробуйте зажать насечки: Если повреждения резьбы не слишком сильные, можно попробовать зажать насечки на болте или гайке плоскогубцами, чтобы улучшить контакт и облегчить завинчивание.

3. Нагрейте и охладите: Если повреждение резьбы слишком серьезное, можно попробовать нагреть металл вокруг поврежденной резьбы, а затем остудить его. Тепло может помочь разрешить металл и уменьшить напряжение, что может сделать резьбу более гибкой и менее склонной к разрушению.

4. Используйте резьбовой зажим: Резьбовой зажим — это инструмент, который может помочь исправить поврежденную резьбу, захватывая поврежденную область и создавая новую резьбу. Однако использование резьбового зажима может потребовать некоторых навыков и опыта.

Независимо от того, какой метод вы выберете, помните, что результат может быть временным и не долгосрочным, и лучше всего заменить поврежденный болт или гайку как можно скорее, чтобы избежать дополнительных повреждений или неисправностей.
