Теплый пол под плитку: укладка своими руками, какой лучше

Какой тип электрического теплого подола лучше использовать под плитку? Есть два основных типа: кабельный и пленочный. На этой странице мы рассмотрим, какой из них лучше подходит для укладки под плитку, и дадим подробные инструкции по монтажу своими руками. Хотя плитка давно используется в дизайне разных помещений, ее предпочтение выдается в комнатах с высокой влажностью, таких как кухня и ванная.

Содержание:

• Виды теплого пола и его особенности
  • Кабельный теплый пол
  • Инфракрасный теплый пол
• Монтаж кабельного теплого пола
• Монтаж водяного теплого пола: инструкция и рекомендации

Виды теплого пола и его особенности

В настоящее время известно два способа отопления пола: водой и электричеством. Какой из них выбрать для монтажа под плитку? Чтобы ответить на этот вопрос, нужно знать, что из себя представляют теплые полы, принцип их работы и требования к условиям эксплуатации.

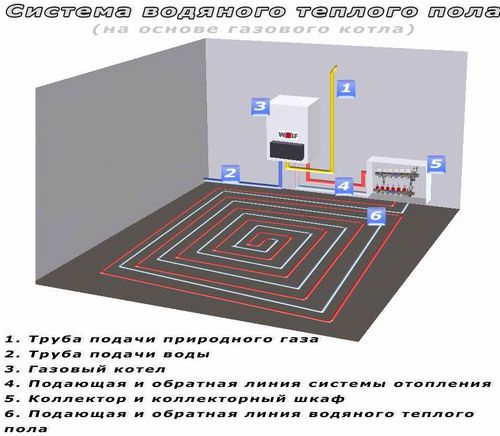

На протяжении более сотни лет лидирующие позиции занимает обогрев теплой водой. Водяные теплые полы под плитку не стали исключением, завоевав за последние несколько десятков лет признание домовладельцев всего мира. Принцип работы его заключается в передаче нагретой воды по пластиковым трубам, проложенным под бетонной стяжкой. Особенностями этой системы является высокая способность передавать тепло, возможность использования в помещениях с повышенной влажностью, отличное взаимодействие практически с любыми известными видами напольного покрытия.

Электричество относительно недавно стало использоваться для подогрева полов. В зависимости от способа изготовления, электрический теплый пол можно разделить на два вида.

Кабельный теплый пол

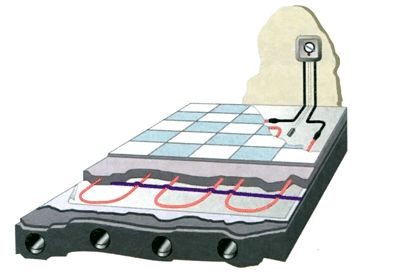

Для передачи электрического тока используется резистивный кабель, состоящий из медных или латунных жил высокого сопротивления, экранирующей оплетки и изоляции. Выпускается в виде матов, сетки с закрепленными отрезками кабеля нужной длины и на катушке. Для самостоятельного монтажа теплого пола рекомендуются первые два варианта, в которых уже выбрана оптимальная длина кабеля. Но можно купить и катушечный кабель, это позволит уменьшить затраты.

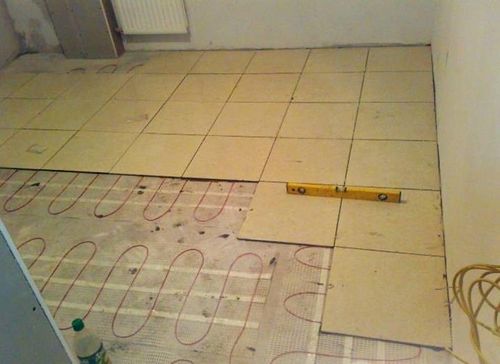

Как правило, материал монтируется в бетонную стяжку, поэтому его можно использовать для монтажа под кафель своими руками. Однако, отзывы показывают, что при использовании специально плиточного клея, стяжку можно не делать, укладывая плитку прямо на кабель. Этот тип пола можно применять практически везде: в жилых помещениях, ванной комнате, в бане и т.д.

Инфракрасный теплый пол

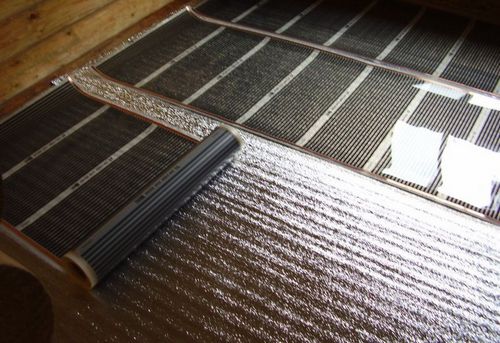

В этом виде материала для передачи электричества используются токопроводящие элементы, расположенные между двумя слоями пленки. Наиболее часто используется биметаллический теплый пол, жилы которого выполнены из алюминия и меди. Несмотря на многочисленные положительные свойства, пленочные теплые полы под плитку имеет значительный недостаток.

Пленка, выполняющая роль изоляции, легко повреждается и нужно тщательно следить за ее целостностью.

Вопрос о том, какой пол лучше, вполне закономерен. Система водяного теплого пола идеально подходит для укладки под кафель, не отстает от нее и теплый кабельный пол. А как быть с инфракрасным полом? Теоретически и его можно использовать для укладки под кафель, но потребуется монтаж сетки поверх пленочной системы. В этом случае нужно сверлить отверстия для надежного крепления самой сетки, что неизбежно нарушит целостность изоляции и в дальнейшем может привести к выходу из строя оборудования. Провести же качественную изоляцию в местах, где пленка прокалывалась, практически невозможно. По этой причине использовать инфракрасный вид подогрева пола для укладки под кафель не рекомендуется.

Но инфракрасный пол прекрасно подходит для любых других покрытий, как укладывать этот тип, читайте в статье Инфракрасный теплый пол своими руками.

Монтаж кабельного теплого пола

Если не используются секции, то нужно уложить монтажную сетку с диаметром ячеек 4-5 см. Фиксировать ее к полу необязательно: в дальнейшем она послужит дополнительным связующим элементом для бетонной стяжки. Технология укладки будет следующей:

Уложить монтажную ленту на расстоянии около метра друг от друга. Она позволит быстро и легко зафиксировать кабель в нужных местах.

Заметим, что сегодня в магазинах можно встретить комплекты кабельного теплого пола с уже готовыми матами (сеткой, на которой уже закреплен нагревающий кабель).

Приступить к монтажу кабеля. Чтобы понять, какой нужен шаг укладки, необходимо площадь помещения умножить на сто и разделить на длину кабеля. Как правило, значение шага варьируется от 8 см, до 15 см. Чем меньше шаг – тем выше итоговая температура пола. По этой причине возле наружных холодных стен шаг можно сделать меньшим, постепенно увеличивая его к середине комнаты. Важно не допускать перегибов в петле, радиус которой не должен быть меньше 5 см. Начало кабеля и его конец должны быть в одной точке подключения.

Как положить сенсорный датчик температуры. Место расположения определяется следующим образом: на участке пола, который максимально близок к терморегулятору, отступить около метра от изгиба кабеля. Расположить датчик на расстоянии, одинаково удаленном от кабеля. Согласно отзывам экспертов, устройство лучше разместить в гофрированной трубе, диаметр которой подобрать с таким расчетом, чтобы датчик можно было легко извлечь. Это облегчит его замену в случае выхода из строя.

Установить терморегулятор. Оборудование выбирают путем умножения мощности кабеля на площадь пола. Полученное значение и будет необходимой мощностью устройства.

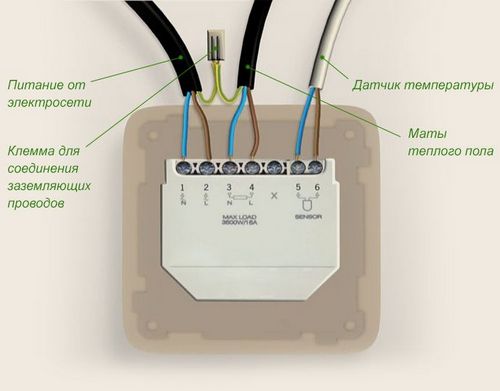

Подключить сенсорный датчик температуры к соответствующей клемме на регуляторе согласно прилагаемой к устройству инструкции.

Последовательным способом подключения соединить кабель и терморегулятор теплого пола под плитку.

Выполнить предварительное тестирование. Для этого необходимо измерить сопротивление кабеля мультиметром и сравнить его со значением в техническом паспорте изделия. Допускается отклонения в показателях, но не более 10%.

Выполнить заземление системы. Затем подключить пол к электросети. Прямое подключение к розетке недопустимо, нужно использовать автоматический выключатель или УЗО.

Проверить работоспособность термостата. Для этого поставить регулятор температуры в минимальное положение, включить подачу тока рубильником и сразу же перевести регулятор в максимальное положение. Должен послышаться щелчок, свидетельствующий о том, что прибор работает исправно.

Кабельный пол оставить включенным на 12 часов, предварительно проверив надежность изоляции. Если все контуры прогреваются равномерно, систему можно отключать и приступать к заливке верхнего слоя стяжки.

Важно знать через какое время после укладки плитки можно включать теплый пол. Обычно нужно выжидать  не менее четырех недель.

Монтаж водяного теплого пола: инструкция и рекомендации

Для самостоятельного обустройства водяного теплого пола под плитку потребуются следующие материалы и оборудование:

• труба из сшитого полпропилена, диаметром 16-20 мм;
• коллектор
• циркуляционный насос;
• котел, способный давать температуру до 45⁰C
• кран маевского, для стравливания из системы случайно попавшего воздуха.

Монтаж системы начинается с укладки сетки. Размер ячеек может быть любым, но не меньше 3 см. такое обустройство позволит фиксировать трубу на нужном расстоянии друг от друга. Дальнейшие действия следует выполнять в определенной последовательности.

Определиться с количеством контуров. Длина трубы в каждом контуре теплый полов под плитку не должна превышать 100 м, а сам контур не должен занимать больше 20 кв.м площади.

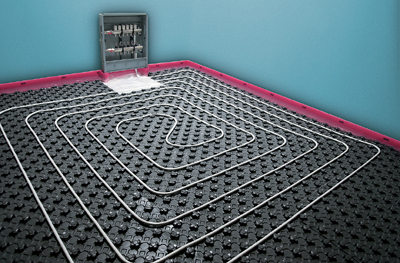

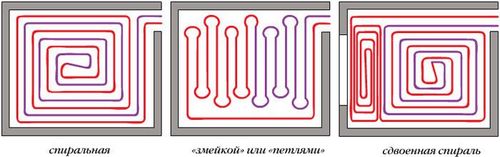

Приступить к укладке самой трубы. Предпочтительнее использовать схему кладки спиралью: при таком способе полы прогреваются равномерно по всей площади. Размер шага может быть произвольным, в пределах 10-20 см. Чем ближе расположена труба друг к другу, тем большая температура будет у поверхности пола. Возле холодных стен шаг желательно уменьшить до 5-6 см, постепенно увеличивая интервал до нужного значения. При необходимости соединить несколько труб можно воспользоваться паяльником, предварительно очистив трубы от металлической оплетки. Важно: труба, диаметром 20 мм не должна нагреваться дольше 6 секунд. Время, необходимое для полного остывания материала – 2 минуты.

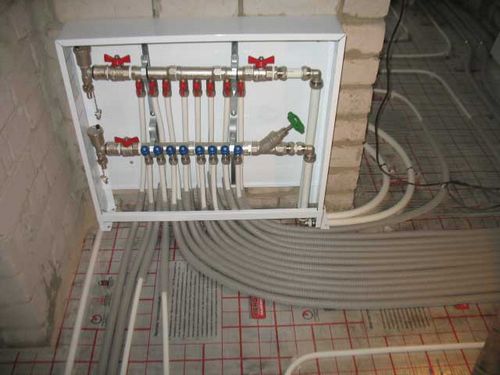

После укладки трубы нужно приступить к установке своими руками монтажного шкафа для коллектора. Если выбранная стена не выполняет несущую функцию, то можно сделать нишу, в которой шкаф полностью скроется.

К сведению: если помещение небольшое, а контур не превышает 20 м², можно обойтись и без коллектора. В этом случае достаточно установить узел подмеса, которым и регулировать нужную температуру пола.

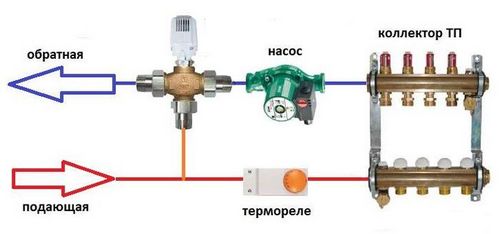

Сборку коллектора выполняют в следующей последовательности. Сначала собирается насосная группа, затем смесительный узел, терморегулятор и подмешивающий клапан. Между всеми соединениями должна быть установлена прокладка. Важно! Подмешивающий клапан нужен для того, чтобы обеспечить необходимую температуру воды в системе. Устанавливается он с таким расчетом, чтобы остывшая вода из обратной трубы поступала к подаче и далее через циркуляционный насос к системе обогрева.

Подключить котел к системе, соблюдая следующую последовательность: котел, смесительный узел, насосно-коллекторная группа. Если выбранный котел электрический – его можно подключать напрямую в розетку. Подключение газового котла должен осуществлять работник газовой службы.

После окончания всех работ нужно провести опрессовку. Для этого можно подать воду либо закачать воздух компрессором. Давление в обоих случаях должно равняться 6 бар. Оставить давление на сутки, после чего проверить значение давления: оно не должно снизиться более чем на 1,5 бар.

Заключительный этап – запуск системы. Водяной теплый пол нужно прогреть до максимальной температуры и проверить, чтобы все контуры прогревались равномерно. Если вдруг какой-то контур не прогревается – не нужно паниковать раньше времени. Вполне возможно, что причина в возникшей воздушной пробке. Именно для этих целей и служит кран Маевского. Стравите воздух и проверьте контур снова.

Если испытания прошли исправно, котел можно выключать. Как только трубы станут теплыми, нужно начинать заливать чистовую стяжку. По отзывам, для этих целей идеально подходит бетон марки М-300 или выше либо специальная смесь для теплого пола, обладающая высокой способностью проводить тепло. Толщина стяжки произвольная, но не более 7-8 см.

Время, необходимое для окончательного высыхания зависит от окружающей температуры и толщины стяжки. В среднем потребуется около месяца, после чего можно начинать укладывать плитку.
