Типы расширительных баков и какой подойдет именно Вам
Важность системы отопления для создания уюта в доме неоспорима. Для гарантии эффективной работы, важно, чтобы каждая часть системы выполняла свою функцию. Поэтому мы рассмотрим различные типы расширительных баков. Что представляет собой расширительный бак?
Содержание:
- Что из себя представляет расширительный бак?
- Расширительный бак открытого типа
- Расширительный бак закрытого типа
Расширительный бак открытого типа
Бак открытого типа представляет собой открытую емкость. В нее можно долить теплоноситель. Она не требует обязательного применения запорной арматуры и резиновой мембраны. В расширительном баке открытого варианта не обязательной является даже крышка. Жидкость в этом случае жидкость доливается обычным ведром, но существует возможность вывести специальный водозаборный кран.
Открытые расширительные баки имеют ряд недоставков:
- сложность монтажа в верхней точке отопительной системы;
- низкое давление; коррозия металла;
- необходимость постоянно контролировать уровень жидкости и доливать ее.
Открытые баки используют в системах с естественной циркуляцией. Поговорим о следующем варианте расширительных баков.

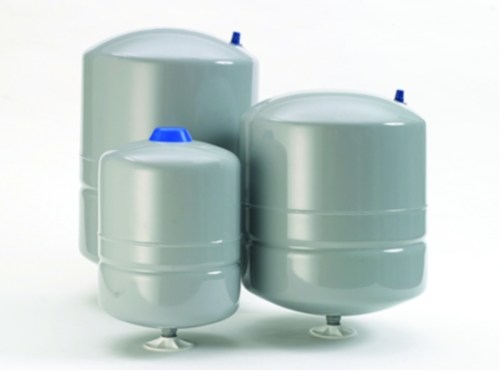

Расширительный бак закрытого типа

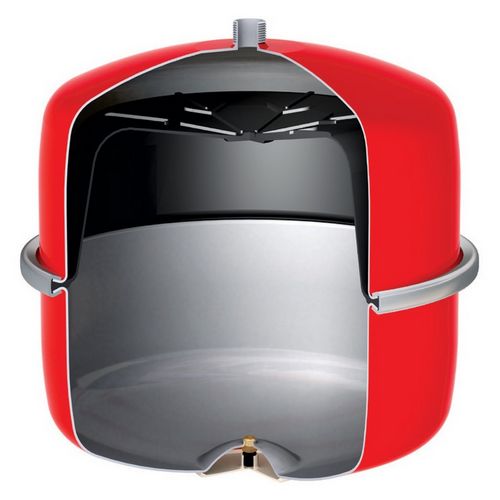

Закрытые баки или «мембранники» применяют в тех отопительных системах, где циркуляция теплоносителя обеспечивается насосом. «Мембранник» представляет собой герметичную емкость, в которой установлена специальная мембрана. Она изготавливается из технической резины. Бак для отопительной системы окрашен в красный цвет. Существует закрытый расширительный бак для организации горячего водоснабжения. Он, в свою очередь, окрашен синим цветом, а мембрана, установленная в нем делается из пищевой резины. Мембрана разделяет емкость на два отсека. В верхнем находится любой инертный газ или воздух, а нижний предназначен для излишков теплоносителя.
При росте температуры он попадает в емкость. Соответственно, объем газового отсека снижается, давление в камере с воздухом увеличивается и компенсирует повышенное давление в системе. Если же температура теплоносителя снижается, то происходит обратный процесс: теплоноситель при остывании сжимается, а воздух выталкивает его в систему. Мембрана может быть фланцевой (то есть сменной) или несменной. Несменная мембрана гораздо более выгодна в плане стоимости. Она жестко закрепляется по периметру емкости. Когда она находится в исходном положении, то является жестко прижатой к внутренней поверхности по причине того, что газ заполняет весь объем.
Для того, чтобы предотвратить повреждения мембраны в больших отопительных системах используют манометр. Он позволяет контролировать давление. Если достигнуто его максимально допустимое значение (3,5-4 бар), то срабатывает предохранительный клапан.
Использование сменной мембраны более предпочтительно по следующим причинам:
- в случае повреждения мембраны ее можно заменить через фланец;
- существуют изделия как горизонтального так и вертикального исполнения: это позволяет разместить бак даже в небольшом помещении;
- сменная мембрана имеет максимально допустимую величину давления больше, чем несменная.
У закрытого типа расширительных баков есть ряд преимуществ перед открытым:
- его не обязательно выносить наверх системы, что позволяет уменьшить длину используемых труб и затратить меньше средств;
- отсутствует риск испарения теплоносителя;
- он имеет меньший размер по сравнению с открытыми баками;
- благодаря отсутствию воздуха нет вероятности развития коррозии труб и узлов;
- закрытая система отопления может работать даже в условиях высокого давления;
- низкие эксплуатационные расходы.
Посмотрите подробное видео, чтобы больше разобраться в расширительных баках
