Труба для теплого пола: как выбрать, посчитать расход и установить

Сегодня мы разберемся, как правильно выбрать трубы для теплого пола, какие, чтобы сделать водяной пол, какие лучше выбрать трубы, каким производителям следует доверять больше остальных, как рассчитать и как осуществить сам монтаж выбранных труб.

Плюсы и минусы водяного пола

Известно, что внутрипольный подогрев бывает двух типов:

• электрический;
• водяной.

На самом деле, эксперты считают электрические «теплые полы» более удобными как в монтировании, так и в использовании, чем водяные. Для них требуется кабель, которым легче манипулировать, чем трубами: он легко сгибается, можно придать ему новую форму и захватить большую площадь и т.д.

Электрические теплые полы не требуют вмешательств в водопровод, коллектор и он не сможет дать утечку воды, которая при этом уничтожит поверхности полов или затопит квартиры снизу. Но даже и эти риски и явные недостатки не мешают водяным полам быть более востребованным, чем электрическим.

Удивление развеется,если вспомнить тот факт, что электричество в нашей стране — самый дорогой коммунальный ресурс, стоимость которого постоянно возрастает. Чтобы поставить водяной пол, энергогенератором уже будет газовый котел, который обеспечит тепло и экономию бюджета.

Более того, если теплый водяной пол устраивается в городской многоэтажке и при монтаже ее подключается к централизованному отоплению, то в таком случае его эксплуатация и вовсе окажется без дополнительных трат. Единственный минус — об этом может узнать служба ЖКХ и соседи, которым станет поступать меньше тепла.

Те. кто хочет провести водяной подогрев, должны учесть следующее: суммарная толщина конструкции этого удобства по сравнению с электрическим, будет очень серьезной, составляя примерно 150 мм. Эта информация будет полезна для монтажников квартир, в которых низкие потолки: им будет нужно отказаться от водяного пола.

Подбираем нужное изделие

Материалы, служащие при изготовлении труб для «теплых полов», широк и разнообразен. Туда входят и медь, и металлопластик, и прочие материалы.

Трубы для теплого пола из меди

Только технические характеристики, не беря во внимание все остальное, делают трубы из меди безупречным вариантом.

Среди преимуществ выделяются следующие характеристики:

• долгий срок службы;
• устойчивость к ржавчине;
• исключительная прочность;
• низкий показатель теплового расширения;
• теплопроводность.

И тем не менее медные трубы популярностью не пользуется. Объясняется это тем, что этот вид труб дорого стоит и их достаточно сложно монтировать: для этого придется вызывать несколько специалистов, а те в свою очередь должны обладать специальным оборудованием. Вкупе это выходит очень дорого: покупка материалов, оплата работ и прочего.

Материал для труб: сталь

Для водяного теплого пола подойдут исключительно бесшовные трубы, выполненные из стали. Такие трубы очень прочны и практически не расширяются при повышении температуры. И все же для внутрипольного подогрева сталь мало подходит. Дело в том, что он слишком подвержен ржавчине. Этот факт в будущем может свести на нет все усилия, приложенные в настоящем. Также для монтажа понадобятся специальные инструменты, например, трубогибы. А они также стоят денег.

Материал для труб: пластик

Это наиболее восреьованный и распорстраненный материал для теплых полов. Во всяком случае так показывает отечественная статистика, и не зря.

Этот материал имеет для конечной цели — расположения теплых полов — необходимые свойства:

• необходимая теплопроводность (ее обеспечивает алюминиевая прослойка);
• химическая устойчивость;
• отсутствие образования накипи на внутренних стенках труб;
• легкая прогибаемость;
• высокая долговечность (поставив один раз, не нужно будет поднимать полы и все переделывать заново);
• наиболее доступные цены;
• материал для труб: ПП ( или — полипропиленовые трубы).

По своим качествам этот вид может считать полностью подходящим устройства «теплого пола». Все плюсы, характерные для металлопластиковых труб, характерны и для этого вида.При этом есть одно «но». Заключается он в том, что минимальный радиус изгиба для ПП равен 8 диаметрам. Если укладывать по принципу «змейки» трубку, диаметр которой 20 мм, то между соседними участками минимальный шаг будет составлять 320 мм.

Это расстояние учетом низкой теплопроводности материала полипропилена может в итоге оказаться слишком большим. Это может привести к тому, что жильцы ощутить на себе «тепловую зебру» — так называют зональный перепад температур, заметный в пределах стопы. Чтобы этого избежать , нужно на лежащие рядом участки трубопровода поместить перемычки из металла. Если таковых нет, то можно использовать из меди или алюминия. Эти перемычки будут способствовать равномерному распространению тепла.

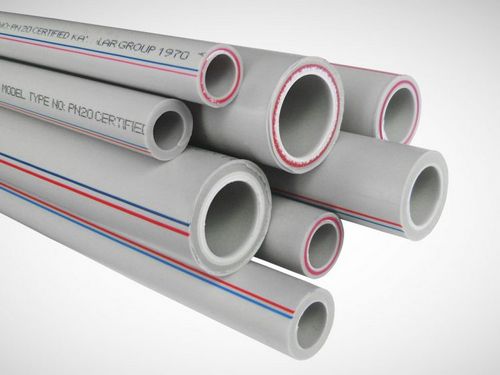

Для монтажа «теплого пола» оптимально приобрести ПП-трубы разновидностей PN20 и PN25. Их советуют, поскольку они армированные, и коэффициент теплового расширения у них в итоге оказывается ощутимо меньше, чем у полипропилена без примесей. Они могут быть армированы стекловолокном или алюминиевая фольга. Оптимально брать стекловолокно. Их проще монтировать.

И если купить трубы неизвестного производителя, который еще не успел себя зарекомендовать достаточно как достаточно хороший, это уменьшит риски заполучит трубы плохого качества. Это связано с тем, что армирование стекловолокном — это самая простая технология, какая сейчас существует, что намного снижает вероятность “нарваться” на бракованное изделие.

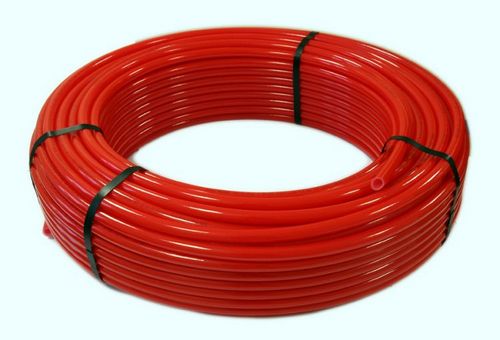

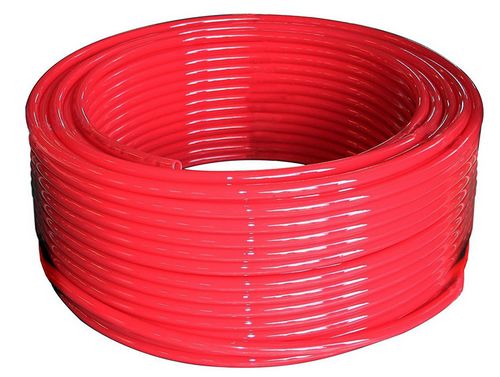

Трубы для теплого водяного пола из сшитого полиэтилена (РЕХ)

Этот материал уже по сути был упомянут, когда говорили металлопластиковой трубе. Именно сшитым полиэтиленом с обеих сторон и оклеивается алюминиевая прослойка. Полиэтиленовые изделия (они еще носят название красная труба для теплого пола) чистом виде стоит намного дешевле, хотя при этом обладает отличной теплопроводностью и износостойкостью.

Труба из сшитого полиэтилена для теплого пола обладает такой важной характеристикой, как плотность сшивки. Но есть существенная слабая сторона: это неспособность держать форму. Эти трубы постоянно норовят разогнуться. Чтобы их зафиксировать, приходится повозиться. Для этого придется делать много лишних движений, скрепляя их хомутами.

Из всех на сегодняшний день имеющихся вариантов труб для теплых полов лучшим по соотношению характеристик и стоимости строителями признан металлопластик. Те, кому некуда пристроить бюджет, могут разжиться «теплым полом» из медных труб. Выбирая оптимальный диаметр, ,лучше придерживаться показателем 16 – 18 мм.

Трубы из металлопластика

Металлопластиковые трубы для теплого пола пользуются большой популярностью. Это обусловлено следующими преимуществами:

• Коэффициент расширения находится в приемлемом диапазоне. Это означает, что в процессе нагрева объем труб практически не увеличивается.
• Благодаря алюминиевому слою труба обладает отличной прочностью и эластичностью. Высокое качество сохраняется, даже несмотря на постоянный контакт с бетонном.
• Металлопластиковая труба для теплого пола удобна в использовании. Ей можно придать любую форму. Сформировать змейку удастся из одного куска. При этом отсутствует необходимость делать стыки.
• Стабильная работа обеспечивается даже при нагреве до 95 градусов. Это достаточно высокий показатель. Для пластиковых труб вполне достаточно нагрева до температуры в 36 градусов.
• Система отлично функционирует при давлении в 10 бар. Для комфортного отопления дома будет вполне достаточно пяти.

Правильного функционирования можно добиться только в том случае, если на цементной стяжке не будет ни одного шва. Заранее следует также позаботиться о прочности соединительных элементов. К сожалению, чаще всего их приходится периодически подтягивать. В противном случае вода начинает сочиться. Среди недостатков следует также отметить оседание накипи на стенках.

Укладка теплого пола данного образца осуществляется змейкой и спиралью. Первый из них намного проще реализовать. Однако во время работы невозможно добиться равномерного прогрева. Температура будет уменьшаться к выходу. Эта разница практически не заметна в маленькой комнате.

Спиральный вариант позволяет равномерно прогреть пол. В процессе монтажа целесообразно использовать двойной шаг, что существенно усложняет процесс. Благодаря этому впоследствии удастся проложить еще и обратку.

Полипропиленовые трубы для отопления

Теплый пол из труб из полипропилена отвечает самым высоким требованиям.

Покрытие отличается следующими достоинствами:

• Высокая степень надежности. Срок службы фиксируется на уровне 50 лет.
• Материал легко сгибается, но при этом сохраняет целостность и прочность.
• Герметическое сцепление стыков.
• Приемлемая стоимость.
• Кислород не сможет проникнуть внутрь изделия.
• Покрытие способно выдержать высокую нагрузку.

Из недостатков следует выделить только необходимость использования специального оборудования для монтажа. Им правильно пользоваться может только профессионал своего дела. В противном случае возрастает риск течи из неверно заделанных стыков.

Трубы данного образца можно располагать по принципу улитки. В таком случае параллельно будет идти основная подача и обратка. Для закрепления используются специальные механические хомуты или клипсы из пластмассы. Дополнительно потребуется использовать фиксацию при помощи дюбеля, который пропускается через теплоизоляционный слой.

На следующем этапе отопительные контуры потребуется подключить в коллекторы. После запуска воды целесообразно еще раз проверить каждый сварочный стык. Если на данном этапе не было выявлено недочетов, то можно поверх покрытия заливать стяжку.

Отопления нельзя включать до тех пор, пока она не станет полностью сухой. Для этого нельзя использовать дополнительные приспособления. Процесс должен производиться естественным путем.

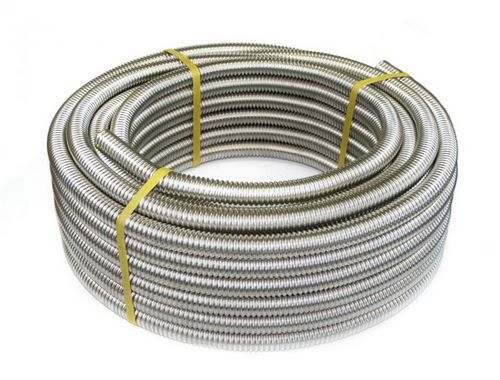

Трубы из нержавейки

В сфере благоустройства домов или квартир активно используется теплый пол. Сшитый полиэтилен – прочный и надежный материал. Однако его использовать можно далеко не всегда.

Гофрированные трубы более универсальны, ведь обладают целым рядом преимуществ:

• Гофра обладает высокой степенью гибкости, поэтому способна принять любую форму. При укладке не потребуется штробить поверхность. Любые отрезки материала можно с легкостью соединить между собой.
• Не портятся от случайного передавливания.
• Могут выдержать большие перепады температуры.
• Даже при неожиданных скачках давления трубы не пострадают. При эксперименте был зафиксирован предел в 50 атмосфер.
• Материал не нуждается в специальной чистке.
• Не подвергается коррозии.
• Приемлемая стоимость.

Трубы из нержавейки, как и любой другой материал, отличаются рядом недостатков:

• Стоимость выше других образцов (к примеру, металлопластиковые трубы).
• Сложно удалять грязь с гофры.
• Не выдержат большой нагрузки.
• Материал имеет высокую потерю тепла.

Для монтажа теплого пола данного типа используется принцип одной бухты и одного контура. Благодаря этому удается обеспечить минимальное количество соединений.

Для придания нужной формы гофре не требуется специальное оборудование. Именно поэтому данное покрытие вполне можно установить самостоятельно. При этом следует учитывать, что при сгибе материал меняет свой цвет.

Обеспечить равномерный прогрев помещения можно только в том случае, если разместить трубу равномерно по всей площади. При этом следует учесть, что материал может пострадать от негативного влияния некоторых химических веществ.

Как рассчитать расход труб

Выбор труб — дело архиответственное. Нельзя позволить себе выбрать некачественный материал, иначе всему делу очень быстро наступит конец — если труба даст течь, вытащить ее из бетона, в который она обычно устанавливается, будет практически невозможно. То есть наша задача — понять, какую трубу можно взять за эталон идеального качества и при этом не потратить все имеющиеся деньги.

Оптимально выбирать давно проверенный бренд, но и тут нужно быть осторожным, чтобы не попасть на дешевую подделку друзей из Китая. Лучшим вариантом будет купить трубы в крупных магазинах. Как правило, они работают с производителями напрямую. Надежно также будет купить изделие у официального дилера. Найти его нетрудно: контакты и адрес компании-производитель сама помещает на свой сайт.

Чтобы посчитать расход труб, можно воспользоваться следующей схемой:

• Допустим, требуется организовать уложить трубы на теплый пол сшитый полиэтилен из труб в помещении 5х6 метров. Общая площадь при этом 30 м2. Учитываем, что часть полей занята мебелью и техникой. Учитывается, что для эффективной работы системы обогреваемая площадь не бывает ниже 70%. То есть принимаем за активное это значение размера площади. ПРи расчетах получаем 21 кв.м.
• Если облагоустраивается дом, то учитываем, что он имеете небольшие теплопотери, в среднем они сотавляют значение 80 Вт/ кв.м. Значит, удельные теплопотери комнаты будут составлять 1680 Вт/кв.м ( 21х80=1680).
• Желаемая (или предполагаемая) температура в комнате – примерно 20 C°. Планируемые в использовании трубы под водяной теплый пол имеют диаметр диаметром 20 мм. На них уложены стяжки, с примерной толщиной 7 см, а также плитка. Если стяжка будет толще толще, учитываем, что каждый дополнительный сантиметр плотность теплового потока будет уменьшать от 5 до 8%.

Как правило, при установке водяного “теплого пола” одной комнатой дело не ограничивается, поэтому придётся повторить эти расчеты всех обогреваемых комнат. Исходя из конечных цифр уже покупать длину и количество труб. комнат, и уже исходя из этих данных подобрать газовый котел и насос.

Монтаж

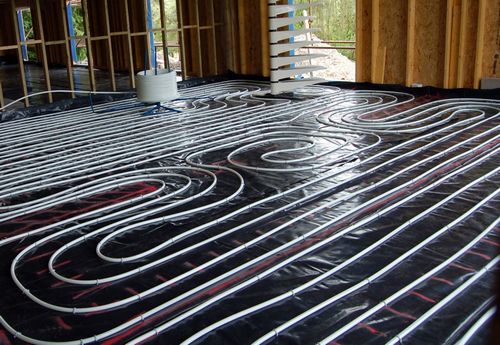

Как известно, трубы монтируют в пол (то есть просто укладывают), а затем заливают бетонным раствором. При повреждении труб, поверхность придется взламывать.

Процесс монтажа происходит так:

• на миллиметровой бумаге следует начертить схему укладки, сначала рисуют расположение крупных объектов;
• в другой части предполагаемого помещения (на схеме) рисуют расположение труб “змейкой” или “спиралью”;
• если трубы не держат формы, их часто фиксируют хомутами, если трубы ПП, то в контуре их протяженность должна составлять 60 м. При несоблюдении этой рекомендации, вода будет очень быстро остывать и пол не продавать возложенных ожиданий;
• если комната большой площади, то ее следует разделить на секторы, в них укладывают отдельный контур. Если от стен он отступает на 15 см, то между соседними контурами расстояние должно быть 35 см.

Какие трубы лучше всего использовать для теплых полов?

Теплый пол – это символ уюта и комфорта в любом доме. Однако он будет полезным только в том случае, если правильно подобрать материал и осуществить монтаж. В процессе выбора нельзя забывать о сквозняках и других особенностях помещения.

Сшитый полиэтилен для теплого пола – универсальное решение. Такое покрытие может использоваться в качестве основного источника отопления. Для того чтобы оно прослужило долго необходимо учитывать все нюансы монтажа. При этом ключевое значение играет выбор материала, из которого будут произведены трубы.

По мнению одних специалистов для теплого пола из сшитого полиэтилена идеальным дополнением станут медные трубы. Именно на них чаще всего останавливают свой выбор покупатели. Материал обладает очевидными недостатками – цена и простота установки. Процесс монтажа трудоемкий и требует наличия определенных навыков в данной области. Хозяину также придется распрощаться с внушительной суммой денежных средств.

Металлопластиковый вариант пользуется большой популярностью ведь стоит значительно дешевле. Для соединения отдельных элементов нет необходимости использовать сварочные аппараты. Заграницей такой вариант теплого пола принято сочетать со специальной алюминиевой прослойкой. Она дешевле металлопластика и меди, но не уступает им по техническим характеристикам.

Между металлопластиком и REX материалом покупатели останавливают свой выбор на последнем варианте. Специалисты убеждены, что он обладает отличными эксплуатационными свойствами и прослужит в течение долгого периода времени.

На сегодняшний день существует большое количество проектов системы теплого водяного пола. Выбор одного из материалов напрямую зависит от индивидуальных предпочтений клиента и его финансовых возможностей. Система окажется полезной только в том случае, если окупится в течение нескольких лет активного использования. Чрезмерная экономия выгодна далеко не всегда и может привести к ухудшению основных характеристик. При оформлении проекта лучше всего получить консультацию у специалиста в данной области.

Выполнив все перечисленные рекомендации и усвоив информацию, можно приступать к началу работ.

Важно помнить, что устройство теплого пола можно сделать своими руками, но учитывайте, для предварительно нужно разобраться во всех нюансах.

Иначе оптимальнее обратиться за помощью к мастерам этого дела. Они смогут не только сделают все работы, но подобрать качественные материалы для осуществления монтажа. Только при соблюдении всех тонкостей, “ теплый пол” долго прослужит, будет эффективен и окупить все затраты.
