Труба для теплого пола, расчет длины, диаметра, шага укладки

Сейчас все хорошо знают и понимают, что такое теплый пол, и это никого не поразит. Почти в каждом частном доме с автономной системой отопления, собственники выбирают устанавливать водяные полы, если это возможно по проекту. Хотя в квартире такой теплый пол тоже может быть установлен, это не так просто, так как не все управляющие компании разрешат вносить изменения в центральную систему отопления дома. Кроме того, монтаж дополнительного автономного котла для такой системы может быть очень дорогим.

Содержание:

• Способы установки системы
  • Система монтажа «Бетонная»
  • Система монтажа «Полистирольная»
• Расчет теплого водяного пола

Труба для теплого пола, которая проходит по всему помещению вашего дома, может быть разной, и, для того чтобы понять – какую трубу выбрать именно для своего дома, и рассчитать ее количество, необходимо более подробно разобрать данную тему. Итак, давайте разбираться.

Способы установки системы

Есть несколько способов установки системы «теплый пол» – настильный и бетонный. Во втором случае теплый пол будет иметь стяжку, в первом – как следует из самого названия, настил из совершенно другого материала (полистирольный или деревянный). Для первого способа установки системы теплого пола несвойственны «мокрые процессы», в связи с чем все работы по установке полов проводятся намного быстрее.

Тем не менее, не для всех установка теплого пола — есть невыполнимая задача – безусловно, если вы имеете достаточно средств и возможностей, то лучше нанять профессионалов. А тем, кто бережет свои средства, или имеет большое желание самому собрать систему теплых водяных полов – может сделать все сам, сэкономив при этом существенное количество финансовых средств.

Система монтажа «Бетонная»

В настоящее время система монтажа «Бетонная» в силу своей простоты является весьма популярной. Труба для тёплого пола, цена которой зависит от материала, из которого она выполнена, уложена по общему контуру. Такая труба для теплого пола заливается бетонной стяжкой без особых разделителей теплоэнергии.

Всю площадь будущей отапливаемой комнаты необходимо поделить на небольшие участки. Количество таких участков зависит от размеров и геометрии помещения (обязательно нужно выдерживать соотношение сторон контуров 2:1). Это вплотную связано с дальнейшим расширением бетонной стяжки при включении системы отопления теплого пола – под большим воздействием снижения/увеличения температуры в трубах для теплого пола стяжка будет поддаваться деформации, и этого следует избегать, для того чтобы не случилось растрескивания напольного покрытия.

Черновой пол необходимо покрыть слоем теплоизоляции. Для этого необходимо очистить основание пола, следом уложить теплоизоляционный материал – для того чтобы в основании пола не было тепловых потерь.

Если использовать «правильный» материал для теплоизоляции и грамотно его настелить, а также произвести точный расчёт трубы для теплого водяного пола, то прогрев самого водяного пола будет идти исключительно вверх.

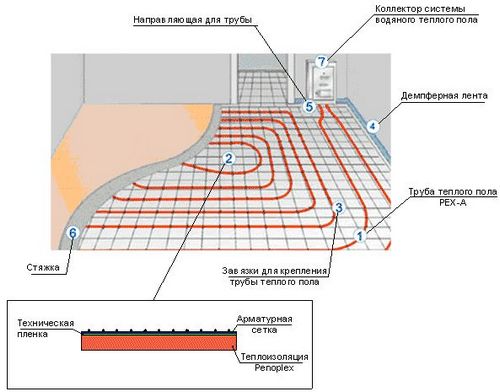

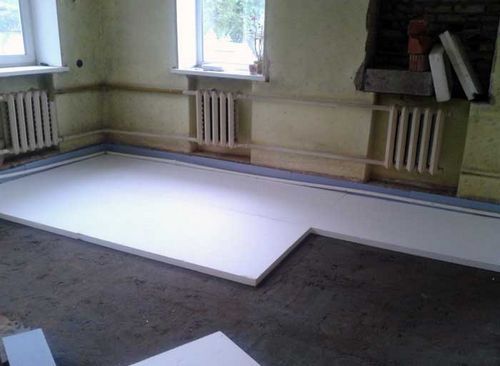

В качестве теплоизоляции рекомендуется использовать пенопласт – главное, чтобы теплоизоляционный слой имел плотность выше 35 кг/м3 и толщину до 150 мм. Толщина рассчитывается по характеру комнаты – насколько насыщенным должен быть обогрев. А поверх слоя изоляции необходимо настелить простую полиэтиленовую пленку, необходимую для гидроизоляции. Затем, по всему периметру помещения и между участками необходимо поместить демпферную ленту, которая предназначается для возмещения тепловых расширений бетонной стяжки.

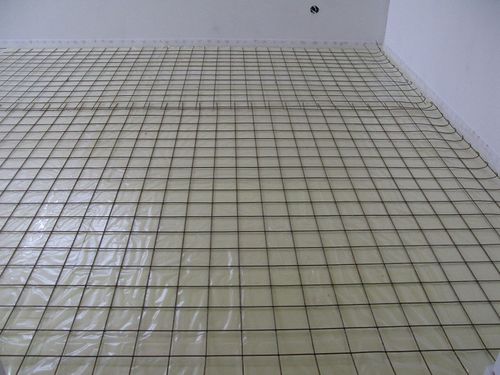

Далее нужно армировать слой изоляции и потом по контуру уложить трубы для тёплого пола, цена которых варьируется в зависимости от материала. Типовое армирование – сеткой с размерами ячейки150х150 и сечением прутка до 5 мм. Если необходимо армировать бетонную стяжку, что называется, на совесть, то вы можете произвести укладку еще одного слоя сетки – после того, как будет уложена отопительная труба под теплый пол.

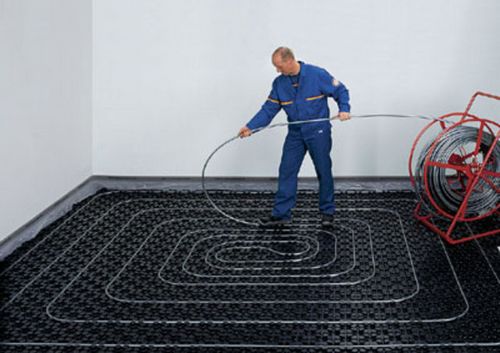

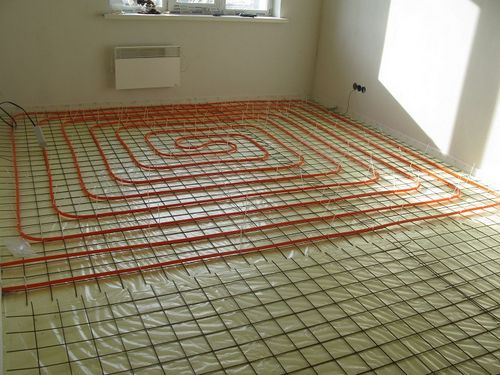

Установка водяного отопления самостоятельно достаточно проста. Произведя согласно схеме предварительный расчет длины трубы теплого пола, совершается непосредственно расчет самого проекта. Расстояние между трубами теплого пола должно быть в пределах до 30 см, и в зависимости от геометрии и местоположения участков проектируется сама схема монтажа: спиралью со смещенным центром, спиралью, змейкой или двойной змейкой. Нагревательный элемент – трубопровод – необходимо закрепить хомутами к арматурной сетке, а в компенсационных швах на трубопровод надо установить гофрированный трубопровод, защищая при этом его от возможных повреждений.

Укладка труб теплого пола у наружных стен подразумевает уменьшить шаг трубочек – во избежание температурного перепада, так как у наружных стен теплопотери будут значительно выше. А длина труб теплого пола должна составлять примерно 70 метров.

Максимальная длина трубы теплого пола – 90 метров, иначе будут весьма существенные теплопотери в конце одного или нескольких контуров и падение в системе рабочего давления теплоносителя.

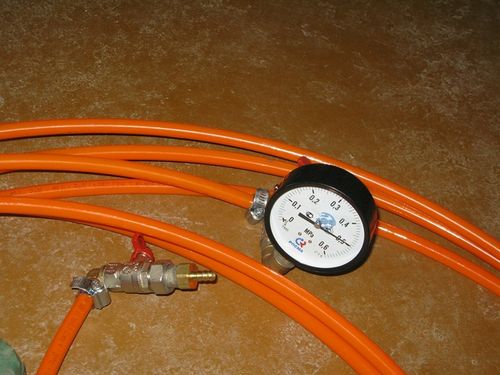

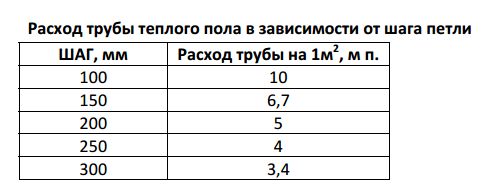

Количество трубы для теплого пола рассчитывается следующим образом — на 1 м² поверхности в среднем необходимо 5 п.м. трубопровода (при том условии, что расстояние между трубами составит 20 см). Опрессовка является заканчивающим этапом монтажа трубопровода в системе теплого пола – с помощью нее можно выявить механические повреждения трубопровода, имеющиеся на этом этапе. Должна производиться опрессовка под рабочим давлением не меньше 24 часов.

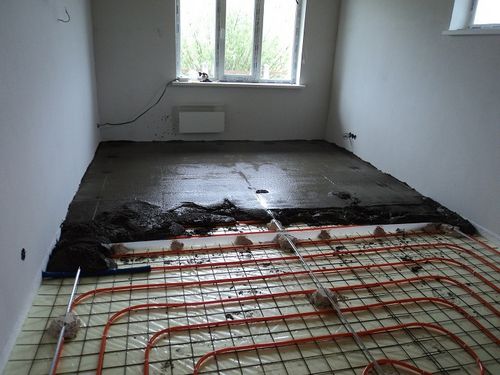

Затем, после проведения опрессовки (все работы проходят под давлением) происходит заливка бетонной раствора. Толщина слоя – до 70 мм, в качестве заливки можно применить специальную смесь для таких полов или пескобетон М300.

Что же касается чистовой отделки, то производят ее только после полного застывания раствора стяжки. В качестве отделочных материалов необходимо подбирать именно такие, которые отличаются отличной теплопроводностью (допустим, линолеум, керамическая плитка или ламинат).

Система монтажа «Полистирольная»

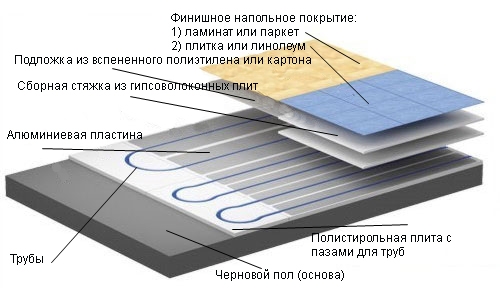

Такая система считается легкой в установке, так как предполагает установку полистирольных плит на  имеющиеся для алюминиевых пластин специальные пазы. В пластины защелкивается красная труба для теплого пола (подающая труба (синяя – возвратная)),  на которую и помещается само напольное покрытие. Отсутствие бетонной стяжки – преимущество для собственников жилья – на ожидание полного затвердевания раствора не придется терять время, а сразу применять систему по назначению.

Расчет теплого водяного пола

Для благополучной установки теплого пола, надо заблаговременно подготовить все нужные материалы, запланировать порядок работ. На предварительном этапе самыми сложными станут такие вопросы, как: «Расход трубы для теплого пола», а также покупка необходимых комплектующих. Давайте посмотрим, что нам нужно, чтобы рассчитать диаметр трубы теплого пола, а также посмотрим какие на сегодняшний день лучшие трубы для теплого пола.

Итак, во-первых, если в комнате планируется установка габаритной мебели или техники, то под ней производить монтаж трубы нельзя. Соответственно, площадь сократиться. Помимо этого обязательно нужно отступить от стены не менее 200 мм – это необходимо учитывать при подсчете общей площади теплого пола.

Во-вторых, вопрос о том, какие трубы для теплого пола вам подходят более или менее, нужно решать со специалистом, который обязательно порекомендует необходимую трубу для вашего помещения, а также возможно посоветует, где ее купить, труба для теплого пола ведь бывает совершенно разной. Она может быть металлопластиковой, медной, полипропиленовой и пр. Самое главное при расчете количества труб это шаг укладки. Чем больше вам необходима температура в помещении, тем меньше необходимо делать этот шаг.

В свою очередь крайне не советуем использовать полипропиленовые трубы (ПП)  для устройства теплого пола. Так как трасса будет иметь стыки, труба имеет низкую теплопроводность и не предназначена для устройства теплого пола, но нам знакомо много примеров, когда водяной пол исполнялся данной трубой. Оптимальный вариант это металлопластик или однослойные трубы PEX и PERT.

И, наконец, в-третьих, раскладка труб теплого пола должна происходить строго по схеме, а длина каждого контура не должна превышать 70 метров. Если всё-таки необходимо превысить этот предел, вам необходимо уже использовать следующий контур, но не продолжать тот контур, который уже достиг этого предела, особенно с использованием различных соединительных фитингов, благодаря которым увеличивается вероятность протечки в процессе эксплуатации.
