Укладка теплого водяного пола — Видео

Установка водяного теплого пола должна начинаться с подготовки основы, которая является первым этапом в процессе установки. В этом этапе на стенах вдоль периметра комнаты крепятся демпферные (липучие) ленты или закрепляются дюбелями, чтобы обеспечить достаточную компенсацию растяжения. Размер ленты должен быть достаточным, чтобы покрыть необходимый уровень утеплителя и термоизоляции.

Содержание:

• Подготовка поверхности
• Протяженность трубок
• Способы прокладки трубок
• Какие трубы стоит выбрать для прогрева пола?
• Установка полистирольной концепции водяного пола

Технология укладки теплого водного пола

Подготовка поверхности

Подготовка поверхности к укладке тёплого водяного пола происходит в несколько шагов:

1. по необходимости производится выравнивающая пол стяжка. Трубы, которые расположены на различной глубине залегания, что в свою очередь может привести к неравномерному нагреванию пола. Для необходимого гидроизоляционного эффекта на приготовленную стяжку укладывают полиэтилен, тонкую пленку;
3. следующим шагом в технологии укладки водяного тёплого пола является монтаж утеплителя. Толщина варьируется в зависимости от материала, располагаемого под водным теплым полом. Может составлять пару сантиметров, если под полом расположено теплое и жилое(к примеру, квартира снизу) помещение, и доходить толщиной до тридцати сантиметров, если снизу камень или земля. В качестве хорошего утеплителя могут быть использованы такие материалы, как: технич, пробка, пони полистирол или выпускаемая специально для полов термоизоляция, на одной из сторон которой находятся небольшие бугорки, предназначающиеся для прокладки трубок.

Протяженность трубок

Протяженность трубок

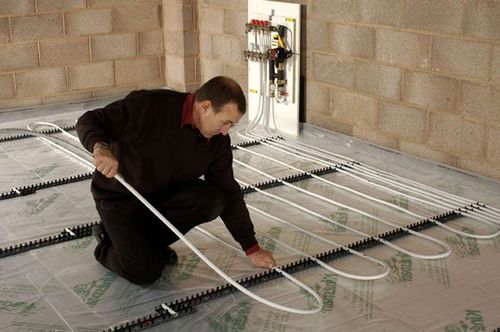

Перед самым началом укладки трубок пола, создается подробный план прокладки этих самых труб и производится замер их общей длинны.Особенно стоит обратить внимание: при прокладке труб, а также укладки пола только в одной комнате, стоит покупать трубы с запасом в несколько метров. Часто оказывается, что длины трубок может не хватить, и это плохо: соединять трубки в полу не рекомендуется ни в коем случае (даже при серьезных повреждениях).

Способы прокладки трубок

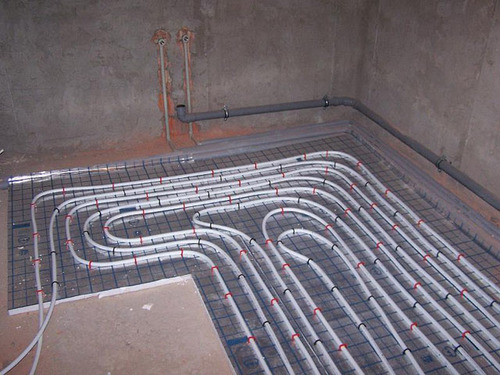

Существует различные способы прокладки трубок:

1. методом гармошки: самая горячая трубка располагается в начале комнаты, а более холодная в конце, что ведет к неравномерному прогреванию поверхности пола.Остальные же трубы будут проходить по всей комнате, образуя гармошку. Более предпочтительна для равномерности другая схема;

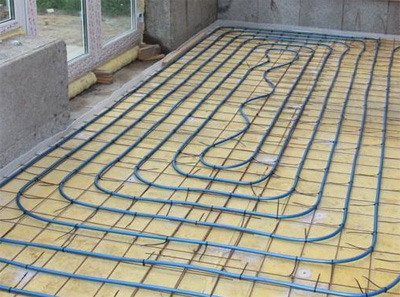

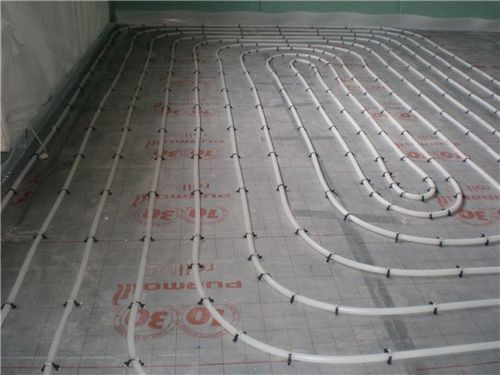

2. данная схема очень хороша: отсутствуют недочеты метода гармошки, трубы равномерно располагаются по спирали через все помещение, что ведет к хорошему прогреванию пола.

Какие трубы стоит выбрать для прогрева пола?

Укладка водяного пола лучше всего производить металлопластик, или полипропилен, трубками.Последние гораздо лучше используется при монтаже. Если вы производите укладку самостоятельно, лучше заранее знать, что допустимый мин.

интервал между трубками, другими словами шаг, водяного пола сто миллиметров и больше для трубок диаметром шестнадцать миллиметров и двадцать миллиметров, а интервал до стен чуть больше пятидесяти миллиметров.

Надо стараться не забывать, что мин. радиус при повороте не должен быть не больше 5-ти диаметров трубок. Гораздо лучше, безусловно, чтоб протяженность трубок отдельного контура пола была не больше 60 — ти метров.

Какие трубы стоит выбрать для прогрева пола?

Однако, ежели при подсчете трубок результат получился больше, тогда будет нужно делать 2 контура. Подключение 2 ух или большего количества контуров к системе может производится с помощью коллектора, находящегося на стене.

Трубки к термоизоляции возможно закреплять особыми клипсами какие есть в свободной купле-продаже. Интервал меж клипсами никак не наиболее одного метра. Окончив прокладку водного тёплого пола, вся концепция отопляемости проходит проверку. Только после этого, возможно, перейти к заливанию стяжки.

Стягивание производится толщиной вплоть до 7-ми см пескоцементным раствором с прибавлением пластификатора. На затяжку осталось уложить плиту либо различное другое напольное покрытие, необходимое к установке.Данная инструкция повествует нам, как возможно добиться максимального результата согласно службе концепции отопления здания.

Установка полистирольной концепции водяного пола

1. Основа пола должна быть внимательно вычищена от мусора и жестких неровностей, и, в случае, если нужно, сглаживается при помощи бетона либо жидкого пола.
2. В приготовленную ранее основу фалда выполняется выкладка полистирольных плиток с пазами с целью расположения там термической трубы. Выкладка пластинок с полистирола выполняется согласно принципу мозаики и, определённо, согласно плану, данное действие дает возможность позже исключить результаты рельефности и вогнутости напольного возмещения. Этап укладывания термической трубы, кроме того, рассчитывается в периоде проектирования,отталкиваясь от множественных условий, подобных равно как и всеобщим теплопотерям сооружения, нахождение и величина оконных просветов, этажности сооружения и т.д. Общий слой термоизоляционного покрова (вспомогательный полимер + полимер плоской концепции) обязан отвечать вычисленному тепловому противодействию, который рассчитывается в процессе проектировки с целью этого предмета и равно как принцип является 40-80мм.


   Установка полистирольной концепции водяного пола

3. Укладка пластинок также выполняется в соответствии с планом в пазы полистирольных плиток. С целью размеренного нагревания целой плоскости пола терма распределительными пластинами может быть покрыто никак не меньше 80% участка.
4. Затем в дюралевые пластинки укладывается так называемая подложка целлофана либо картонки, которая дает возможность сглаживания неравномерностей, возникшие меж зонами занятыми пластинками и свободными ото них.
5. И в конечном итоге, завершает эту концепцию прослойка ГВЛ либо многослойной фанеры, в какую, в следствии, и возлагает чистое напыление. Данная концепция тёплого водяного пола считается многоцелевой и способен устанавливаться равно как в бетонированное основа, таким образом и в дощатый настил, наполненный в древесные лаги.
