Установка доводчика двери — типы и монтаж собственными силами

В прошлом принято было использовать обычную пружину, чтобы держать дверь закрытой. В зависимости от размеров дверного полотна, пружина могла быть разной, более или менее массивной, упругой или жесткой. Сейчас, при рассмотрении вопроса установки доводчика, можно подходить к этому вопросу более современными и эффективными способами.

Доводчик дверной выполняет функцию автоматического закрывания створки дверей в безопасном режиме без шума. Он увеличивает срок эксплуатации полотна и уменьшает изнашивание петель. Устройство имеет простую конструкцию, установка не занимает много времени, и при наличии минимальных навыков владения инструментами можно самостоятельно провести его монтаж. Займёт это не более получаса. О том, что представляет собой дверной доводчик, как его выбрать, установить, отрегулировать, – в предложенном материале.

1. Общие сведения об устройстве дверных доводчиков
2. Назначение
3. Классификация
4. Что учесть при выборе
5. Как установить доводчик двери
6. Определение схемы установки
7. Применение шаблона
8. Пошаговая установка
9. Особенности установки скрытых доводчиков
10. Как поставить на калитку
11. Как установить на металлическую дверь
12. Регулировка и техническое обслуживание
13. Дополнительные функции
14. Фиксация открытого положения hold open
15. Задержка открывания, демпфер
16. Задержка закрывания

Общие сведения об устройстве дверных доводчиков

Внутри доводчик двери имеет залитый маслом пружинный механизм, использующий потенциальную энергию открывания створки. Созданный импульс аккумулируется в пружине, которая, распрямляясь, обеспечивает плотное закрывание. Масло во время сжатия пружины перетекает в образовавшееся пустое пространство. После возвращения пружинного механизма в прежнее положение оно течёт на исходное место.

Доводчик может работать на основе реечного или кулачкового принципов передачи усилия.

При воздействии через рейку происходит следующее:

• во время открывания шестерня рычага поворачивается, передавая движение поступательного типа рейкой на поршень. Последний, начиная двигаться, сжимает пружину;
• после открытия створки пружина возвращается в своё первоначальное положение, толкает поршень, который заставляет шестерню вращаться, передавая созданное усилие на рычаги;
• внутри корпуса имеются сообщающиеся полости, заполненные маслом, движение которого обеспечивает возможность регулировки скорости автоматического закрывания створки.

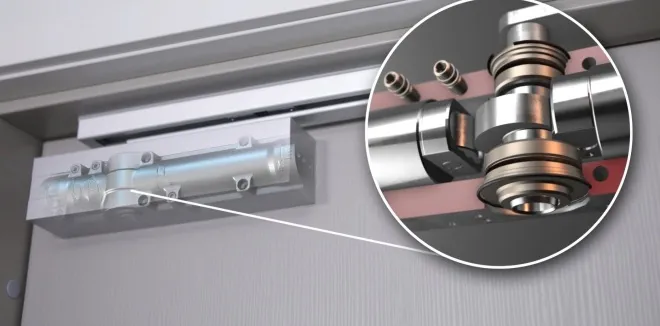

По такому же принципу работают устройства с кулачком, имеющим форму сердечка. Его с двух сторон подпирают ролики. Когда дверь открывается, кулачковый механизм своей выступающей стороной сжимает пружину. Последняя при возвращении в начальное положение и поворачивает кулачок, в результате чего створка плотно примыкает к косяку.

Существует и третий тип внутренней конструкции доводчиков – пружинный, но такая технология считается устаревшей, поскольку механизм не учитывает изменение момента при открывании.

По тяговой конструкции доводчики бывают:

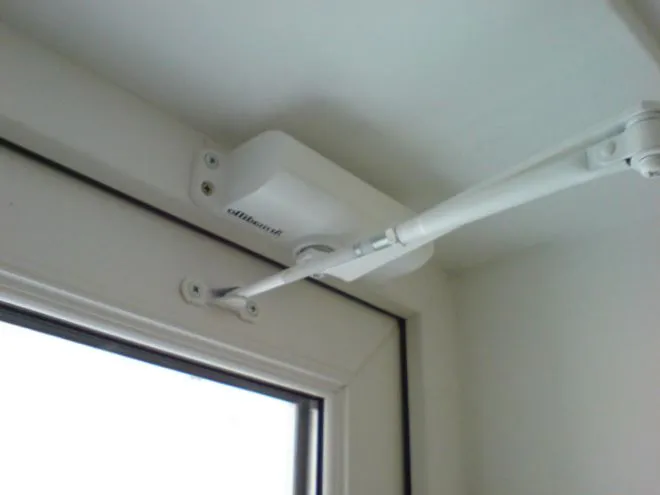

• основанные на рычажной тяге. Их легко отличить – перпендикулярно полотну видны рычаги, усилие передаётся при их складывании. Они прочны и надёжны, но не защищены от вандализма, а для открытия двери придётся приложить большую силу;

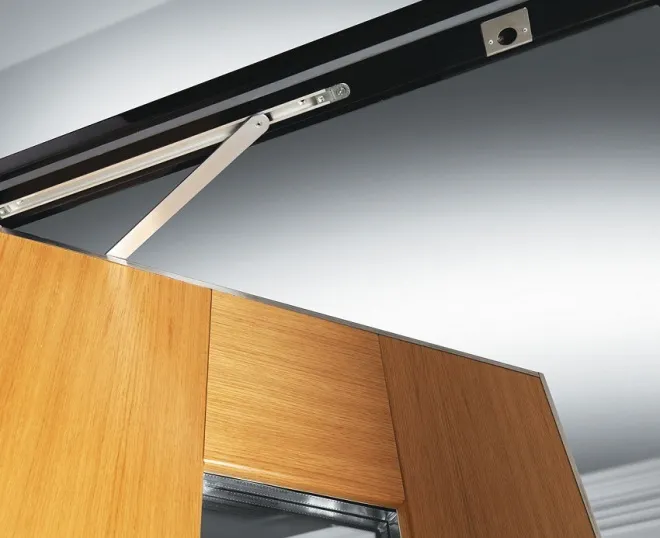

• со скользящим каналом. Рычаг размещается параллельно дверной створке, и усилие передаётся при помощи скользящей передачи, когда свободный конец механизма движется по скользящему каналу. Такие изделия выглядят привлекательнее, защищены от механических повреждений, а при открывании створки на треть дальнейшее движение становится намного легче.

Назначение

Любые дверные доводчики обеспечивают плотное автоматическое закрывание дверных створок в бесшумном режиме. За счёт установки такого блока удаётся сократить степень износа различных элементов дверной конструкции:

• петель;
• уплотнителей;
• самой створки.

Правильно подобранный доводчик для дверей помогает свести к минимуму теплопотери, обеспечивая плотное прилегание створок к косяку. Такие устройства подходят для разных входных групп, установленных на входе в здание и внутри помещений.

Классификация

Когда выбирается доводчик для разных входных дверей, учитываются ширина и вес створки. По классификационным нормативам системы EN 1154 все блоки делят на семь классов по создаваемому ими усилию. Классификация маркируется как EN1, EN2, EN3 и дальше до EN7. Каждому типу соответствуют предельный вес створки и максимальное усилие, которое он может создавать. Следует внимательно читать аннотацию в классификации.

При определении класса механизма учитывают инерционность полотна, которая задаётся его массой и шириной:

• EN1 – до 20 кг, до 75 см;
• EN2 – 21-40 кг, 76-85 см;
• EN3 – 41-60 кг, 86-95 см;
• EN4 – 61-80 кг, 96-110 см;
• EN5 – 81-100 кг, 111-125 см;
• EN6 – 101-120 кг, 126-140 см;
• EN7 – 121-160 кг, 141-160 см.

Если у дверной конструкции данные типоразмера соответствуют разным типам классификации, то выбирать нужно блок более высокой классности. Он прослужит дольше. Например, если ширина полотна – 80 см, а масса – 70 кг, то устанавливают механизм четвёртого класса, поскольку более слабый не справится с усиленной весовой нагрузкой.

В продаже представлены модели, работающие в одном диапазоне создаваемого усилия. Такие изделия маркируются соответственно, например, EN4. А есть и такие, усилие на закрывание у которых регулируется в пределах, относящихся к нескольким классам. Обозначаются они с указанием всех групп, например, EN4-5. Их удобно устанавливать на внешние двери и настраивать скорость изменения положения створки в зависимости от погодных условий. Стоят такие механизмы дороже, чем обычные.

Доводчики для межкомнатных дверей выбираются также по месту их установки. Их делят на:

• напольные;
• накладные;
• скрытые.

Выбор блока зависит от материала дверного полотна, требований, предъявляемых к интерьерам, стороны открывания дверей, их ширины и веса. На обычных дверях устанавливаются накладные модели с рычагом. Для стеклянных используют напольные блоки, защищающие их от ударов и образования трещин.

Что учесть при выборе

При самостоятельной установке нужно знать, как выбрать доводчик. Вместе с нормативом усилия, необходимого для закрывания, обращают внимание на место установки и особенности открывания дверной конструкции. Такой механизм должен соответствовать правилам противопожарной безопасности и не становиться препятствием для открывания дверей в случае возникновения возгорания. Для этого следует обращать внимание, на какое количество открытий и закрытий он рассчитан.

Если выбирается доводчик для межкомнатных раздвижных дверей, следует учесть количество створок и направление их движения. На дверях-купе в ряде случаев нужно ставить два устройства.

Если механизм устанавливается на уличную дверь, то лучше выбирать модели с морозоустойчивыми характеристиками.

Всегда следует покупать то изделие, которое по всем параметрам максимально подходит к конструкции конкретной двери. При использовании доводчика с заниженными показателями срок его эксплуатации существенно сокращается. Он быстро поломается, так как не выдержит повышенные нагрузки.

Как установить доводчик двери

Установка различных видов дверных доводчиков начинается с подготовки необходимых для работы инструментов. Нужно запастись:

• дрелью со свёрлами подходящего размера;
• линейкой;
• карандашом;
• отвёрткой.

Для выполнения крепления чаще всего используется сверло «3». В целом, при выборе размера насадки следует учитывать сечение крепежа.

Определение схемы установки

Правильная установка доводчика на входную или межкомнатную двери должна начинаться с изучения схемы монтажа. Для этого нужно учесть строну открывания дверных створок. Если они открываются вовнутрь, то главную часть ставят на створку, а рычаг – на дверной косяк. Когда входные группы открываются наружу, то основную деталь монтируют на косяк, а рычаг – на дверное полотно. В обоих вариантах винты, отвечающие за регулировку, должны быть расположены со стороны дверных петель для возможности проведения настройки блока.

Применение шаблона

Вместе с устройством поставляется специальный шаблон, показывающий, как правильно поставить комплектующие доводчика. Он является калькой для отверстий, поэтому подготовительный процесс нанесения отметок не занимает много времени. Для каждого элемента доводчика на шаблоне уже есть метки. Для разных моделей определённого класса разметка отмечена конкретным цветом. Рядом с маркировкой всегда указывается класс механизма. Шаблоны – двухсторонние, что позволяет использовать их при установке на открывание в разные стороны.

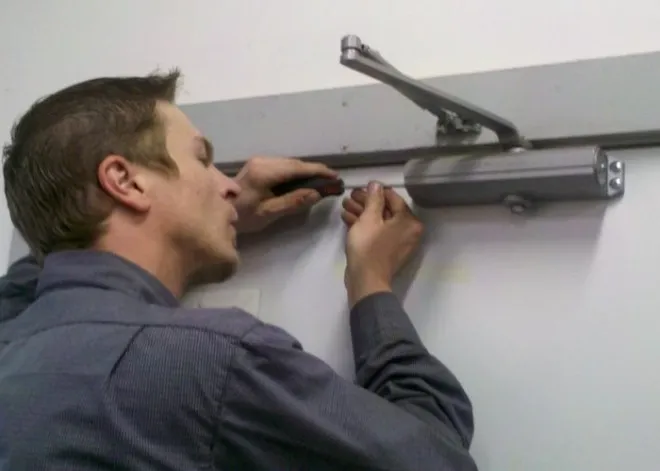

Пошаговая установка

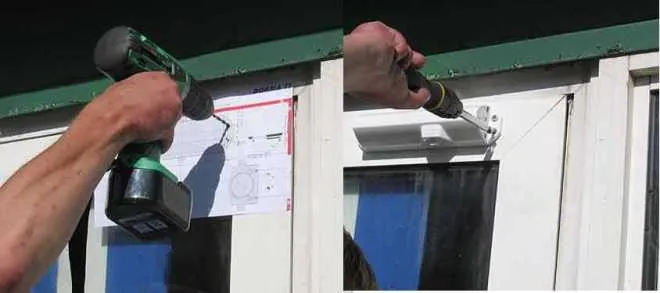

Чтобы установить доводчик для двери, нужно сделать отверстия. Для этого следует совместить горизонтальную красную линию на шаблоне с верхним краем дверной створки, а вертикальную – с линией петель. Черту, идущую вертикально, нужно прорисовать карандашом для точности определения линии петель.

После этого надо найти на шаблоне отверстия под определённый класс доводчика и перенести их шилом на дверь или косяк. Затем сверлом делаются отверстия в отмеченных местах. Перед установкой стальные доводчики нужно разъединить, так как корпус и рычаг устанавливаются по отдельности. Этапы монтажа следующие:

• прикручивается корпус;
• к нему подсоединяется рычаг тяги, который надевается на нижний выступ главной детали;
• рычаг соединяется с тягой с помощью совмещения их совпадающих частей.

Главное в проведении качественного монтажа – придерживаться инструкции. Все работы по установке занимают не более получаса.

Особенности установки скрытых доводчиков

Скрытый доводчик на дверь бывает напольным, верхним или в виде петель. Напольный механизм ставят вместе с дверной группой. Чтобы установить скрытые доводчики для межкомнатных дверей, следует для них сделать в створке отверстие, стараясь не повредить наружную облицовку. Крепление проводится по общей схеме.

Как поставить на калитку

Чтобы поставить дверной автодоводчик на уличные ворота, нужно определиться с местом его крепления. Если у калитки есть верхняя перекладина, то механизм ставят на неё. Если её нет, то тягу устанавливают на боковую стойку, развернув её вдоль. После этого монтаж доводчика проводится по обычной схеме. При выборе моделей для улицы следует отдавать предпочтение пневматическим устройствам, которые не будут замерзать на морозе.

Как установить на металлическую дверь

Доводчик любого типа для входной металлической двери монтируется по вышеописанной схеме. Для его установки потребуется подобрать сверло подходящего размера и крепёж с соответствующим сечением.

Отверстия под доводчик на стальном листе делают большого размера, класс прилагаемого усилия у пружинных доводчиков должен быть не ниже пятого. При использовании шаблона следует выбирать разметку, соответствующую классности.

Регулировка и техническое обслуживание

Дверные доводчики различаются конструкционными особенностями, поэтому винты для регулировки у них могут располагаться в разных местах. Регулировка механизма проводится с помощью их вращения, позволяющего задать определённый уровень масла в гидравлической системе. За счёт этого устанавливается нужная скорость открывания и закрывания створок. Для ускорения движения винты вращают по часовой стрелке, для уменьшения скоростных характеристик – в обратном направлении.

При проведении регулировочных работ нельзя закручивать винт на несколько поворотов. Зачастую хватает небольшого поворота на четверть, чтобы задать нужные параметры, иначе можно сбить баланс в системе. После этого произвести настройку самостоятельно будет сложно и потребуется вызывать специалиста.

Дополнительные функции

Стальные доводчики при проведении настройки могут работать в заданном режиме открывания. Есть модели, в которых настраивается не только скорость движения створок, но также дополнительный функционал. Двери могут длительное время находиться в открытом состоянии без вреда для механизма доводчика или задерживаться на определённый период времени открывания и закрывания.

Фиксация открытого положения hold open

В раздвижные двери обычно устанавливают напольные конструкции с функцией фиксации створок в открытом положении. Такой доводчик позволяет не только отрегулировать скорость открывания дверей-купе, но и удерживает их в открытом положении, если того требует режим высокой проходимости или иные условия. В таком состоянии не нужно постоянно открывать и закрывать раздвижные створки. После установки корпуса с механизмом на раздвижной конструкции для фиксации дверей нужно просто настроить пневматический доводчик. На дверях при открывании на угол более, чем 90 градусов, будут срабатывать механическая или электромагнитная защёлки.

Задержка открывания, демпфер

Задержка открытия дверного полотна позволяет избежать травмирования людей, находящихся в стороне открывания створок. Если поток проходимости слишком большой, то следует сразу подбирать специальные модели с демпфером. Наличие дополнительной функции позволит сделать эксплуатацию дверной конструкции более безопасной для людей и избавит её от быстрого износа.

Задержка закрывания

Регулировка усилия закрывания двери требуется в тех случаях, когда нужно выносить грузы и при этом сохранять невысокую проходимость потока людей. Демпфер необходим также в тех ситуациях, когда нужно на долгое время оставлять створки открытыми. Простые доводчики от этого портятся, поэтому специалисты рекомендуют устанавливать специальные модели с описанной функцией.

Что входит в установку металлических дверей?

Установка металлических дверей — это процесс, который требует определенных навыков и инструментов. Для установки металлических дверей обычно необходимы следующие шаги и материалы:

1. Измерение отверстия: сначала нужно измерить размеры отверстия в стене, чтобы определить подходящий размер двери.

2. Подготовка отверстия: в зависимости от конструкции стены и дверного проема может потребоваться дополнительная подготовка, например, удаление старой двери, расширение проема или установка дополнительных элементов крепления.

3. Установка дверного блока: дверной блок состоит из дверного полотна и дверной коробки. Сначала устанавливают дверную коробку в проем, затем устанавливают дверное полотно в коробку. Дверной блок должен быть точно выровнен и закреплен к стене.

4. Установка наличника: наличник — это элемент, который закрывает швы между дверной коробкой и стеной. Наличник также придает двери эстетический вид. Наличник обычно крепится к стене с помощью гвоздей или саморезов.

5. Установка доводчика: доводчик — это механизм, который автоматически закрывает дверь после того, как она была открыта. Доводчик крепится к дверному блоку и обеспечивает плавное закрытие двери.

6. Установка замка: замок — это элемент, который обеспечивает безопасность и защиту от несанкционированного доступа. Металлические двери обычно оснащаются современными механизмами запирания, такими как много точечные замки или цилиндровые замки. Замок крепится к двери и коробке и может потребовать дополнительной подгонки или регулировки.

Важно отметить, что установка металлических дверей — это сложный процесс, который требует определенных навыков и инструментов. Не рекомендуется устанавливать дверь самостоятельно, если у вас нет опыта или навыков работы с металлическими конструкциями. Рекомендуется обратиться к опытным мастерам или профессиональным компаниям, чтобы гарантировать качественную и

безопасную установку металлической двери.

7. Подгонка и регулировка: после установки металлической двери, может потребоваться дополнительная подгонка и регулировка, чтобы дверь открывалась и закрывалась корректно. Например, может потребоваться настройка замка или доводчика, а также проверка выравнивания двери.

В общем, установка металлической двери — это сложный процесс, который включает несколько этапов и требует специализированных инструментов. Рекомендуется обратиться к опытным мастерам или профессиональным компаниям, чтобы убедиться в качественной и безопасной установке металлической двери.
