Как выполнить ремонт доводчика двери своими руками — видеоинструкция.

Несмотря на простое и надежное устройство дверного доводчика, иногда возникают неполадки в его функционировании. Часто причины поломки доводчика двери можно устранить собственными усилиями.

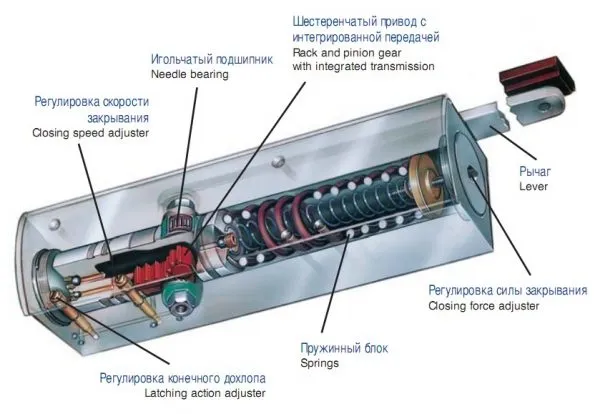

Устройство дверного доводчика

Для обеспечения максимального срока службы дверного доводчика и безотказной работы необходимо следить за его состоянием и вовремя устранять возникающие поломки. Большинство поломок такого устройства под силу исправить своими руками. Если знать принцип работы дверного доводчика и определить причину возникшей неисправности, то выполнить ремонтные работы будет несложно.

Работа любого дверного доводчика основана на накоплении энергии вжатой пружине, после чего её использование для плавного закрывания двери. Управление процессом закрывания дверного полотна происходит при помощи гидравлической системы, благодаря чему можно выполнить точные регулировки и обеспечить плавность работы механизма.

По типу монтажа дверные доводчики могут быть:

• верхнего расположения;
• напольные.

По принципу работы они делятся на две группы:

1. Устройства с шестерённо-реечной передачей. Это наиболее распространённый тип механизма. Здесь используется система рычагов. Такое решение хорошо согласуется с линейным усилием доводчика, благодаря чему процесс открывания-закрывания дверного полотна происходит удобно и плавно. Во время открывания двери усилие передаётся через рычаг на зубчатое колесо и рейку. После чего она приводит в действие поршень, связанный с пружиной. При закрывании полотна пружина выпрямляется и всё происходит в обратной последовательности. Скорость закрывания двери зависит от количества жидкости, которая перекачивается в разных фазах работы устройства. Для регулировки используются специальные клапаны.



   Усилие от тяги к пружине передаётся при помощи шестерней

2. Механизм с кулачковым валом. Отличие от предыдущего устройства в том, что усилие от тяги к пружине передаётся посредством ролика и распределительного вала. Когда кулачок поворачивается, соединённый с поршнем ролик движется по его поверхности и приводит в действие гидравлическую систему, после чего сжимается пружина. Такая конструкция позволяет подобрать оптимальную форму кулачка, что позволяет двери более плавно открываться и закрываться. Устройства с этим механизмом более удобные в использовании.

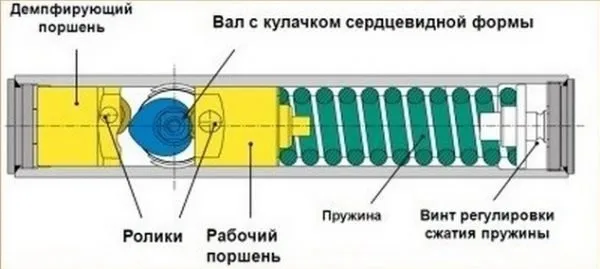

   Усилие от тяги к пружине передаётся посредством ролика и распределительного вала

Видео: устройство дверного доводчика

Причины поломок дверного доводчика и способы их устранения

Поломки дверного доводчика могут возникать как из-за его неправильной эксплуатации, так и в связи с износом отдельных элементов. В любом случае приходит время, когда устройство начинает неправильно работать и возникает необходимость в его ремонте.

Если вовремя не выполнить ремонт дверного доводчика, то он может полностью выйти из строя, что приведёт к необходимости его замены, а это дополнительные расходы.

Чтобы выполнить своими руками ремонт вышедшего из строя механизма, сначала надо определиться с причиной, которая привела к появлению дефекта.

Основные причины, которые вызывают поломки дверного доводчика:

• погодные условия. Если устройство установлено на входных дверях, то оно подвергается негативному воздействию повышенной влаги и перепадов температуры. Всё это может вызвать повреждение как металлических, так и пластиковых деталей;

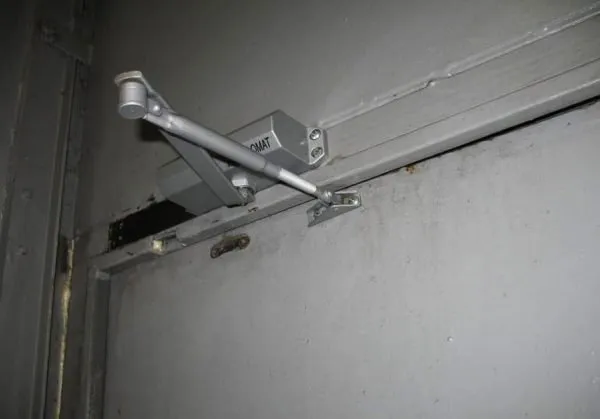

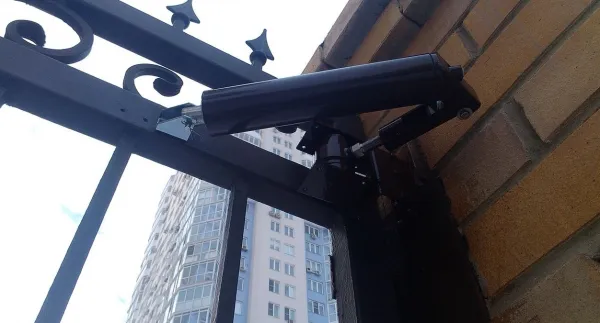

  На механизм негативно влияют внешние погодные факторы

• резкое открывание дверного полотна. Если при открывании и закрывании двери прикладывать дополнительные усилия чтобы полотно быстрее двигалось, то это приводит к выходу из строя указанного устройства;
• блокировка двери. Есть модели, у которых нет функции задержки закрывания двери. Некоторые владельцы для блокировки полотна в открытом положении фиксируют его при помощи камня или другого предмета, что также негативно сказывается на работе доводчика;
• перегрузка механизма. При неправильном подборе устройства, когда оно не соответствует весу двери или при создании на полотно дополнительного усилия, например, на нём катаются или вешают тяжёлые предметы, механизм не выдерживает большой нагрузки и выходит из строя;
• неправильный уход. Как и любому другому устройству, дверному доводчику требуется уход и проведение периодических профилактических работ.

Таблица: зависимость размера дверного доводчика от параметров полотна

Необходимый инструмент

Справиться с большинством поломок дверного доводчика под силу любому домашнему мастеру. Для этого сначала надо определить причину, которая привела к возникновению неисправности, и подготовить следующие инструменты:

• набор гаечных ключей;
• набор шестигранных ключей;
• пассатижи;
• шуруповёрт;
• сварочный аппарат;
• молоток.

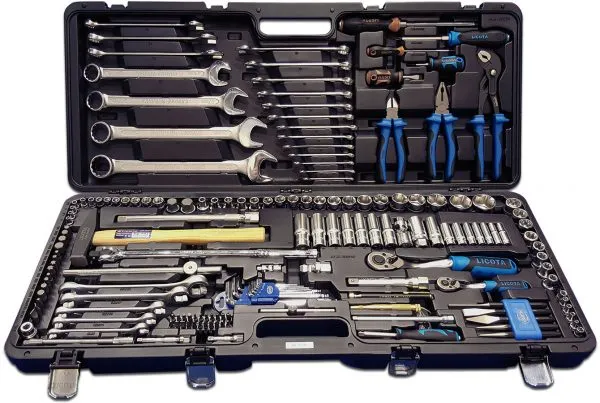

  Для ремонта дверного доводчика понадобятся простые и доступные инструменты

Вытекание масла

Пружина, которая является основным рабочим элементом любого дверного доводчика, находится в герметичном корпусе, заполненном маслом. При появлении протечек масла нарушается плавная работа механизма, из-за чего дверь резко закрывается, при этом возникает громкий хлопок.

При обнаружении малейших протечек масла надо срочно принимать меры для их устранения. Если вовремя это не сделать, то может понадобиться полная замена устройства.

Порядок устранения протечек масла:

1. Снимается дверной доводчик.
2. Проводится тщательный осмотр устройства. Если размер трещины небольшой, то его можно устранить при помощи обычного герметика. Если же место вытекания масла имеет значительные размеры, то придётся менять весь механизм.



   Проводится тщательный осмотр дверного доводчика и определяются места вытекания масла

3. Дозаправка доводчика. После того как причина утечки масла была устранена, надо долить в корпус масло. Для этого отворачивают регулировочные винты и при помощи шприца доливают масло до необходимого уровня.

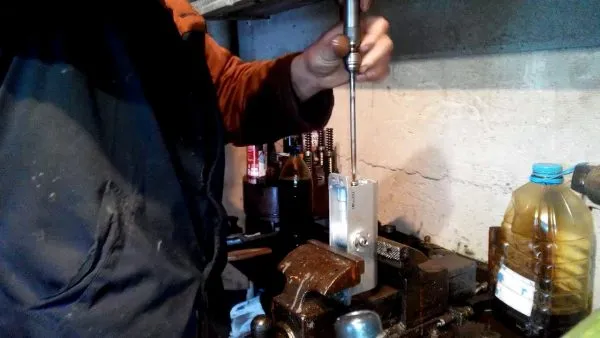

   Масло в дверной доводчик доливают при помощи шприца или пипетки

Для дозаправки дверного доводчика используется обычное машинное масло.

Видео: дозаправка дверного доводчика

Поломка рычага

Чаще всего поломки дверного доводчика связаны с неисправностями рычага. Этот элемент находится на самом видном месте, поэтому чаще всего выходит из строя. Надо периодически осматривать состояние рычага. В зависимости от вида его неисправности, способы устранения поломок будут разными:

1. Появление коррозии. Под действием внешних негативных факторов рычаг может подвергаться коррозии. Если это происходит, то надо сразу зачистить такое место, после чего его закрасить. Чтобы не допускать развитием коррозии, надо периодически смазывать рычаг маслом.
2. Трещина. При выявлении на рычаге трещины её можно устранить при помощи обычной или холодной сварки. Для этого рычаг снимают и устраняют неисправность, после чего хорошо зачищают шов, чтобы он был гладкий и не мешал нормальной работе механизма.
3. Деформация. Если произошёл изгиб или искривление рычага, то его устраняют при помощи молотка. Штангу снимают, после чего при помощи молотка выполняется её выравнивание. Делать это надо аккуратно, так как удары по рычагу могут привести к появлению трещин и надломов.

Если не удаётся устранить поломку рычага, то его можно заменить. Купить аналогичную деталь несложно, в специализированных магазинах рычаги дверных доводчиков представлены в широком ассортименте. При покупке новой штанги надо обращать внимание не только на её размер, но и на способ фиксации, а также на форму посадочного места, чтобы она подошла для конкретного доводчика.

Если произошла поломка рычага, то проводится его замена

Замена крепежа

Иногда причина некорректной работы дверного доводчика может быть связана с ослаблением или порчей крепёжных элементов. Устранить такую причину несложно — надо заменить вышедшие из строя элементы.

При выборе крепёжных элементов обращают внимание на следующие параметры:

• длина;
• диаметр;
• форма;
• шаг резьбы.

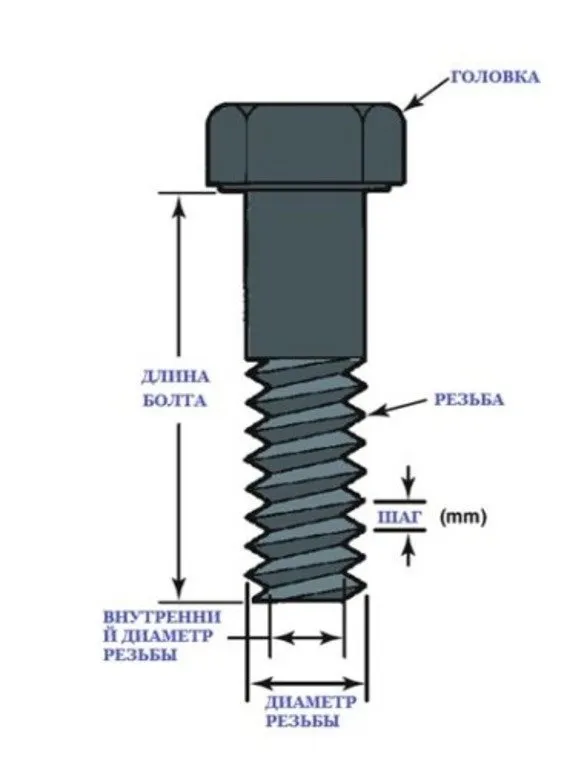

  Параметры нового крепёжного элемента должны соответствовать тому, что меняется

Регулировка доводчика

Для обеспечения плавной и корректной работы дверного доводчика его надо правильно отрегулировать. Так как в корпусе доводчика находится масло, которое с изменением температуры окружающей среды меняет вязкость, регулировать механизм надо минимум два раза в год — весной и осенью. Особенно это касается устройств, установленных на подъездных или входных дверях.

Обычно на дверном доводчике имеется два винта, при помощи которых и выполняются все регулировки. Находятся они на корпусе механизма в удобном и доступном месте:

• первый винт используют для регулировки основного хода двери;
• второй — для окончательного закрывания полотна, «дохлопа».



  Обычно на доводчике регулировочные винты обозначают как №1 и №2

Перед тем как выполнять регулировку надо убедиться, что доводчик был правильно и надёжно закреплён. Дальше всё выполняется в такой последовательности:

1. Регулируют длину рычага. Она должна быть такой, чтобы при закрытом полотне угол между плоскостью, на которой находятся петли и самим рычагом был прямым.

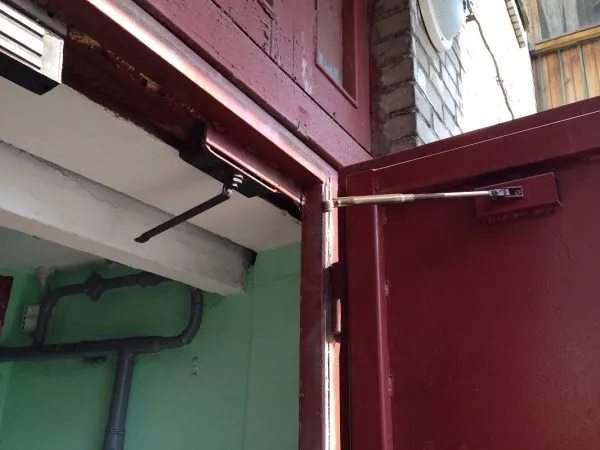

   При закрытом полотне угол между плоскостью, на которой находятся петли и самим рычагом был прямым

2. Проверяют скорость закрывания двери. Если вам кажется, что она закрывается слишком быстро или медленно, выполняется регулировка. Делают это при помощи винта № 1. Путём его поворота добиваются необходимой скорости движения полотна в диапазоне 180–15°.
3. Регулировка «дохлопа». Винтом № 2 регулируют скорость окончательного закрывания двери. Чтобы увеличить скорость «дохлопа» его выкручивают, а для её уменьшения — закручивают.

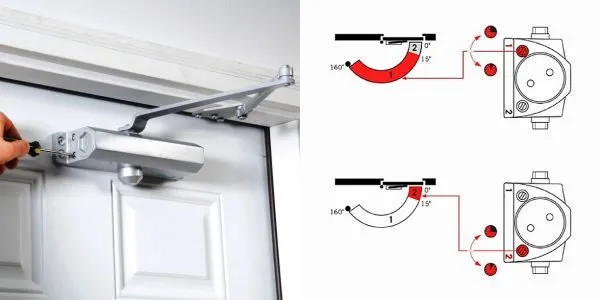

   Сначала регулируют скорость основного, а потом окончательного хода двери

Если доводчик отрегулирован правильно, то дверное полотно движется плавно, а между первым и вторым ходом нет толчков и ударов.

Видео: регулировка дверного доводчика

Замена дверного доводчика

Если во время работы дверного доводчика появилась неисправность, которая не позволяет его дальше использовать, то надо заменить указанное устройство. Для этого сначала его необходимо демонтировать. Сделать это несложно — достаточно открутить крепёжные элементы и снять вышедший из строя механизм.

После приобретения нового доводчика надо внимательно изучить прилагаемую к нему инструкцию. Там есть схема монтажа, согласно которой на полотне и коробе отмечаются места расположения монтажных отверстий. Надо запастись свёрлами соответствующих размеров.

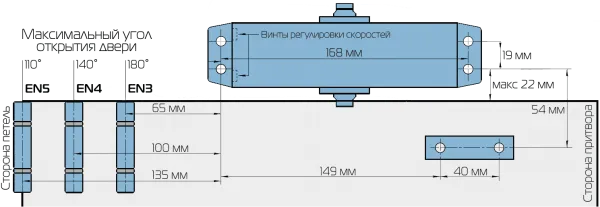

Монтаж дверного доводчика выполняется в соответствии с прилагаемым к нему шаблоном

Особое внимание необходимо обращать на крепёж. Если вес двери большой, то можно заменить саморезы, идущие в комплекте с доводчиком, на более мощные. Когда полотно очень тяжёлое, то можно использовать винты, при помощи которых доводчик фиксируют к двери.

После того как будет выполнен монтаж дверного доводчика, обязательно выполняется его регулировка, чтобы обеспечить плавность открывания-закрывания двери.

Видео: установка дверного доводчика

Отзывы

Чтобы дверной доводчик на протяжении длительного периода работал корректно и надёжно, его надо постоянно поддерживать в исправном состоянии. Для этого проводится периодическая регулировка механизма его осмотр и устранение выявленных поломок, смазка. Если вовремя выявить и устранить поломку, то устройство будет работать долго, и не надо будет тратить средства на покупку нового доводчика.

• Распечатать

Оцените статью:

1. 5
2. 4
3. 3
4. 2
5. 1

Как регулировать доводчик на входной двери?

Регулировка доводчика на входной двери может отличаться в зависимости от модели и производителя двери и доводчика. Однако, обычно для регулировки доводчика на входной двери используется несколько управляющих винтов.

Чтобы правильно настроить доводчик на входной двери, выполните следующие шаги:

1. Откройте дверь и найдите коробку доводчика на верхней или нижней части дверной рамы.

2. Найдите регулирующие винты на коробке доводчика. Обычно на коробке доводчика имеется два регулирующих винта: один для регулировки скорости закрывания двери, а другой для регулировки силы, с которой дверь закрывается.

3. Для регулировки скорости закрывания двери, поверните винт, который расположен ближе к центру коробки доводчика, в направлении «+» или «-» для увеличения или уменьшения скорости закрывания двери соответственно.

4. Для регулировки силы, с которой дверь закрывается, поверните винт, который расположен ближе к краю коробки доводчика, в направлении «+» или «-» для увеличения или уменьшения силы, с которой дверь закрывается соответственно.

5. После того, как вы произвели необходимые регулировки, закройте дверь и проверьте, насколько она закрывается медленно или быстро, и насколько легко или трудно она закрывается.

6. Повторите процедуру, если необходимо, чтобы достичь желаемых результатов.

Важно помнить, что некоторые доводчики могут иметь дополнительные регулировки, такие как регулировка длины хода или задержки закрытия двери. Если у вас возникнут трудности с настройкой доводчика, лучше обратиться к профессионалу, который сможет произвести регулировку правильно и безопасно.
