Ремонт доводчика двери своими руками при утечке масла — пошаговое видео

Практически на каждой входной двери установлены доводчики. Их конструкция может варьироваться от простой пружины до современного механизма. Обычно доводчики характеризуются долгим сроком службы, но не исключены поломки в процессе работы. В случае интереса, можно изучить методы самостоятельного ремонта доводчика двери, доступные в видеоформате.

Доводчики для входных дверей: виды механических устройств

Учитывая способ и место крепления доводчиков для входных дверей, их разделяют на следующие группы:

• верхние доводчики;
• нижние (напольные) доводчики;
• скрытые (рамные) доводчики.

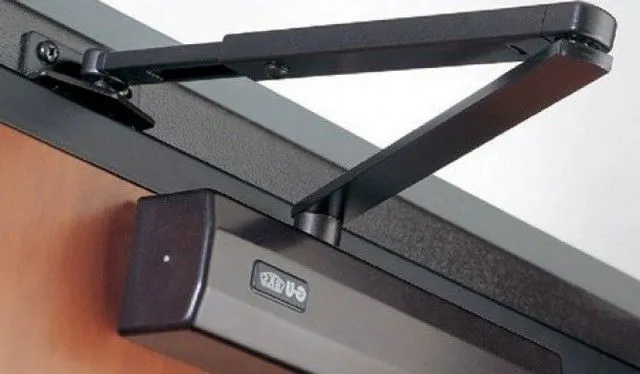

Верхние доводчики достаточно распространенные и универсальные дверные устройства. В основном используют такие дверные доводчики для входных дверей в здание. Отличаются несложным монтажом: скользящая тяга и рычаг фиксируются на перемычке дверной коробки, а корпус — на внутренней верхней поверхности полотна двери.

Устройство доводчиков дверей верхнего крепежа, предлагаемых разными изготовителями, может отличаться принципом функционирования. Популярностью пользуется механизм с рычажным приводом и зубчатой шестерней. Другой актуальный вариант — доводчик со скользящей тягой и кулачковой шестерней.

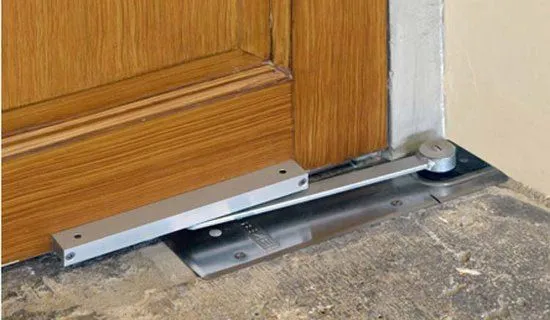

Что касается скрытых доводчиков для межкомнатных дверей, то их монтируют на этапе производства самих дверей, нижние доводчики устанавливают в полу, делая их почти невидимыми.

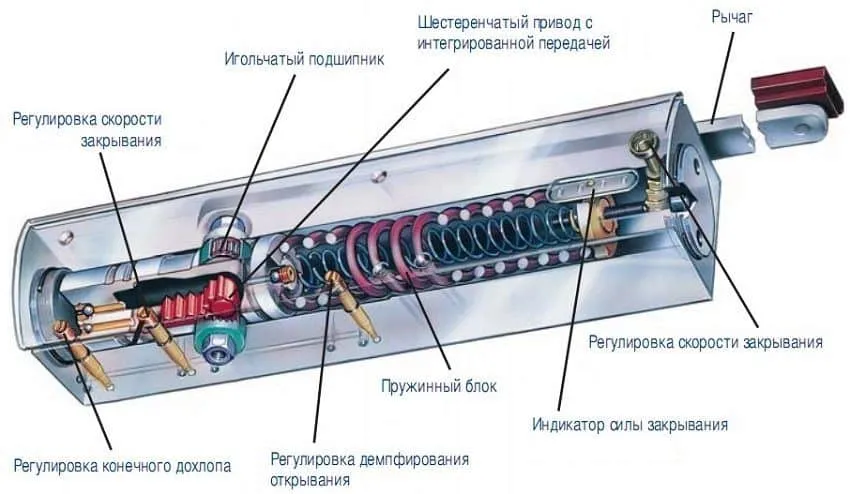

Устройство и принцип работы дверного доводчика

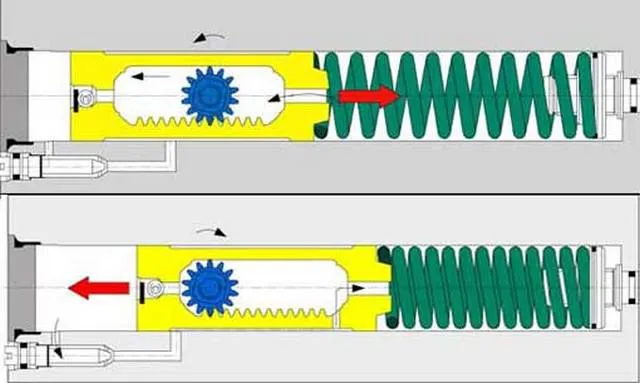

В устройство дверного доводчика входят рычажная тяга и непосредственно корпус с механизмом, позволяющим двери принять закрытое положение. Механизм состоит из довольно мощной пружины, сжимающейся вследствие усилия привода поршня. Пружина, выполненная, как правило, из стали, заключена в особую капсулу. Капсула содержит масло, которое при возвращении пружины в первоначальное положение, перемещается по гидравлическим каналам в рабочую емкость. Такая технология обеспечивает плавное и мягкое закрывание двери. Регулировка доводчика двери осуществляется за счет специально предназначенных винтов, находящихся в торце корпуса. Винты при вращении меняют поперечное сечение каналов, что влияет на скорость перемещения масла и соответственно на темп закрытия двери.

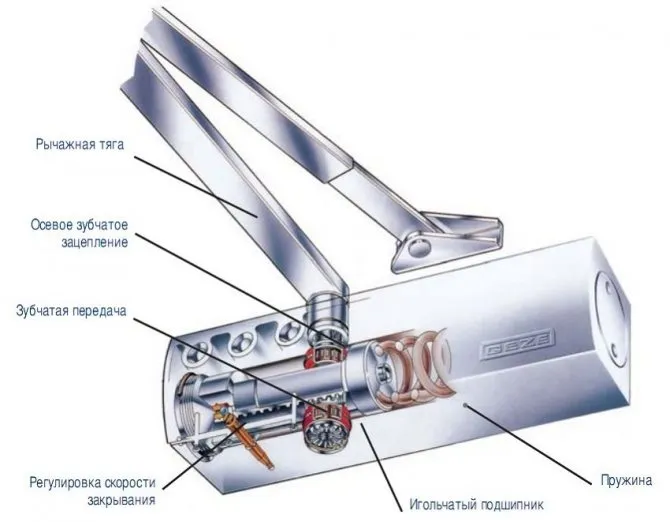

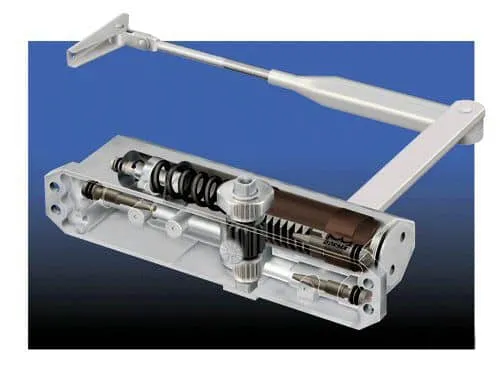

Конструкция доводчика с рычажной тягой

Усовершенствованные модели дверных доводчиков имеют клапан дополнительного довода, позволяющий придержать движение полотна. Это происходит при открытии двери уже на 70 градусах до момента закрытия, а перед самым закрытием (когда остается до 15 градусов) движение ускоряется, что способствует плотному прижатию двери. Благодаря такой конструкции доводчик справляется с усилием защелок на дверях и преодолевает воздушное сопротивление, образующееся при закрывании.

Существуют модели доводчиков, наделенные дополнительной функцией блокирования движения двери. Такая система регулирует самопроизвольное закрытие двери. Очень удобна, в случае, когда в помещение требуется внести габаритные предметы (мебель, бытовую технику и т. д.). Дверь открывается на 90 и более градусов и фиксируется до момента, пока ее не подтолкнуть для закрывания, после чего механизм доводчика обеспечит ее плавное и бесшумное закрытие. Дверные доводчики могут выполнять ряд дополнительных функций, среди которых задержка хода двери на 30 секунд, координатор закрытия полотен для моделей дверей, имеющих более одной створки, амортизатор резкого распахивания (демпфер).

Особенности конструкции

Перед тем, как отремонтировать доводчик двери, стоит познакомиться с его конструктивными особенностями, по какому принципу он работает (см. Доводчик для двери: конструктивные варианты и требования к ним).

Внутри устройства может быть механизм такой конструкции:

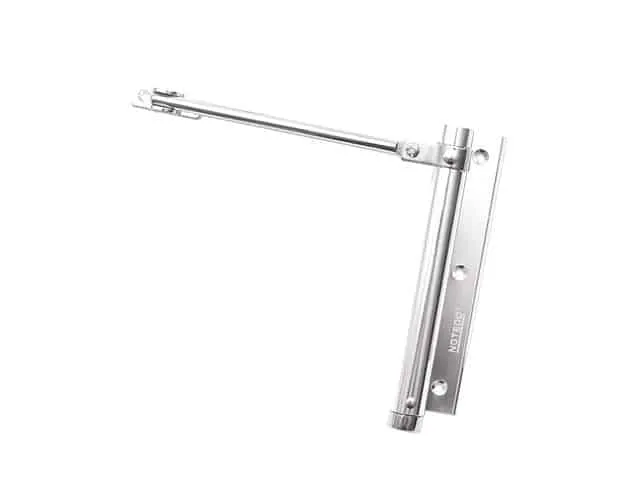

• Пружинный. В нем отсутствует контроль открытия и закрытия двери;
• Шестеренчатый. Обеспечивает мягкое перемещение полотна двери при закрывании;
• Эксцентриковый. Используется фигурный кулачок, позволяющий задавать механизму любые параметры момента.

Вращение дверного полотна может передаваться несколькими способами:

• С помощью шарниров или рычагов. Такое устройство достаточно долговечное, а при поломке его можно отремонтировать самостоятельно.

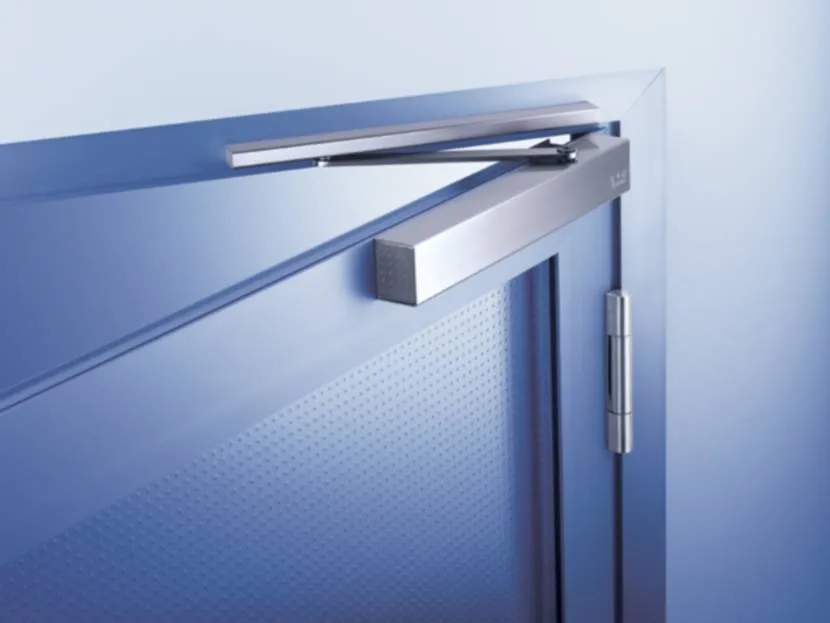

• Через скользящий канал. В этом случае передача напряжения происходит скольжением – рычаг двигается свободным кольцом по скользящему каналу. Открывать дверь с таким механизмом сложнее, требуется приложить большие усилия. Кулачковая технология позволяет устранить этот недостаток.
• Встроенным механизмом в пол.

Причины поломок доводчиков

Основными причинами возникновения неисправностей в работе дверного доводчика являются:

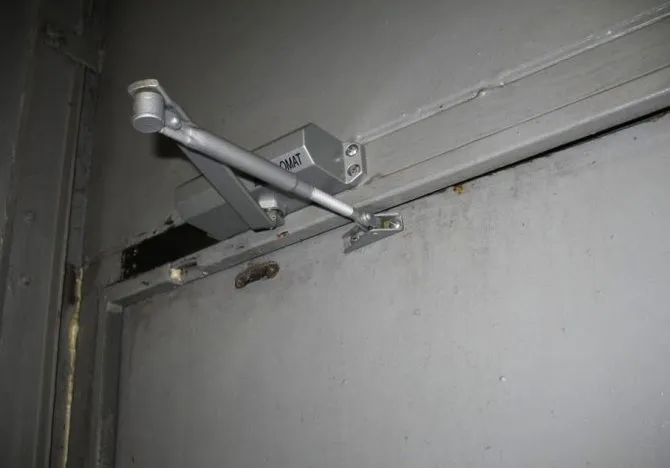

• негативное воздействие различных атмосферных явлений. Такая причина поломки особенно актуальна, если устройство установлено на подъездную дверь, калитку или ворота. Постоянные перепады температур, дождь, снег, пыль и так далее приводят к разрушению внешних частей устройства;
• неправильный подбор доводчика на определенную дверь. Этот фактор негативно отражается на работе всего механизма. При выборе устройства рекомендуется учитывать такие параметры, как масса и ширина дверного полотна;

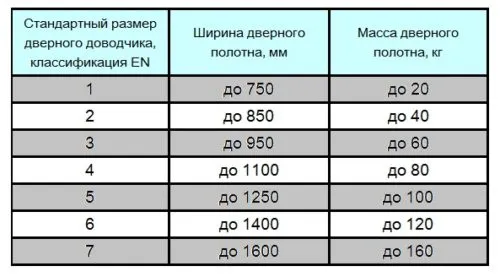

Таблица подбора доводчика по параметрам двери

• неправильное пользование устройством. Фиксация дверного полотна в открытом положении, превышение допустимого угла открывания двери, применение силы при открытии или закрытии наиболее часто становятся причинами возникновения сбоев в работе доводчика;
• деформация дверного полотна;
• отсутствие ухода за механизмом. Непроведение предусмотренных изготовителем доводчика профилактических работ. Как и за любым рабочим механизмом, за доводчиком требуется постоянный уход.

Устранение возможных неисправностей.

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма. Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен. Сила натяжения пружины регулируется соответствующей гайкой.

Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

Это нехитрое приспособление значительно упрощает жизнь, так как избавляет не только от необходимости закрывать за собою дверь, но и от сквозняков, обеспечивая плотный прижим полотна. Но даже самый надежный механизм имеет определенный ресурс, и рано или поздно, а ремонт доводчика двери делать придется. Как правило, большая часть вероятных неисправностей вполне устранима без привлечения специалиста.

Типы поломок механизма

Основными поломками устройства могут быть:

• Погодные условия – мгновенные смены климатических условий, дожди, сырость, повышенная влажность. Такие причины неисправности чаще всего встречаются у коробов, изготовленных из пластика.
• Неравномерное открытие или закрытие дверного полотна. Когда дверь открывают с усилиями или наоборот закрывают вопреки медленному ходу, притом, что доводчик не отрегулирован под этот режим.
• Задержка двери в движении на короткий промежуток времени или на длительный период.
• Осуществление блокировки двери посторонними предметами без отключения доводчика. Относится к моделям, в характеристиках которых нет функции удержания дверей в открытом положении на 90 и более градусов.

Такие модели при искусственном удержании двери на длительный период неизбежно потребуют ремонта механизма.

Сильная нагрузка на механизм, например, если на тяжелое дверное полотно поставить доводчик не соответствующий функциональным характеристикам.

Сломался доводчик на дверце кухонного гарнитура: как починить

Существует несколько характерных поломок пружинного дверного доводчика кухонного гарнитура. К основным проблемам относятся деформация или повреждение направляющих устройств, штанги. Вызвано это может быть повреждением двери или чрезмерным открытием полотна после прохождения доводчиком мёртвой точки. Сломанная штанга поддается восстановлению относительно легко.

Повреждения штанги доводчика могут быть связаны с:

• Выгибанием рычага в обратную сторону;
• Заеданием рычага;
• Поломкой крепежей.

Если рычаг изогнулся в обратную сторону, то исправить проблему можно будет своими силами. Для этого достаточно будет снять створки шкафа с петель, разобрать доводчик, и аккуратно, руками выгнуть его в другую сторону. Разборка и ремонт доводчика не отнимет много времени. Если вернуть первоначальную форму рычагу, при таком ремонте, не удается, то можно будет заменить поврежденный элемент новым.

Типовые виды ремонтов

Все вышеперечисленные причины могут повлечь за собой ремонтные работы дверного доводчика:

Искривление, коррозия, разрыв штанги – данная деталь находится в поле зрения на постоянной основе, поэтому заметить эту проблему можно невооруженным взглядом. Стоит периодически визуально проверять данную часть механизма. Если обнаружились минимальные повреждения, их следует устранить в кротчайшие сроки.

Искривления, изгибы штанги можно выправить, но следует быть аккуратными – при сильном воздействии молотка есть вероятность слома. Коррозию необходимо устранить с помощью зачистки и вскрыть специальным антикоррозийным покрытием или просто покрасить.

Разрыв можно устранить с помочью сварки, важно помнить про швы – их тоже необходимо зачистить и вскрыть антикоррозийным покрытием. Если же урон штанги максимальный и устранить его трудоемко и нерентабельно, то лучше всего заменить деталь новой.

Меры профилактики

Чтобы максимально продлить срок службы дверного доводчика, необходимо позаботиться о поддержании исправности этого механизма. С этой целью следует регулярно проверять состояние основных деталей системы. Если существует проблема коррозии, проводите регулярную обработку металлических фрагментов и смазывайте их для плавного хода.

Также следует позаботиться о регулировке настроек согласно параметрам двери. Это касается установки скорости движения, усилия и дохлопа. Изменять эти показатели желательно каждые полгода, так как на доводчик во многом влияют погодные условия и температурный режим. Только так вы сможете сохранить его на максимальный срок.

Утечка масла

Основным рабочим элементом доводчика является пружина, которая размещена в специальном герметичном корпусе, заполненном маслом. Если в корпусе будет недостаточный уровень смазочного материала, то пружина будет срабатывать с высокой скоростью, что приведет к резкому захлопыванию двери.

Актуальная проблема – это вытекающее масло. В период зимних морозов возможна поломка основной части масленого механизма, которая отвечает за плавный ход двери. Если масло из главного механизма вытекло, то доводчик не потеряет основную функцию – закрытие дверей, но будет работать как пружина. По возможности, эту поломку необходимо устранить в минимальные сроки, ведь если ее проигнорировать, то в итоге придется покупать новый механизм. Ремонт доводчика в данном случае производится при помощи герметического клея. Разумеется, что перед этим находится и ликвидируется течь.

Редко, но встречаются эпизоды халатного отношения сотрудников на заводе-производителе – просто забыли долить масла и необходимо произвести заправку механизма. Возможна заправка моторным маслом на синтетической основе, а для более экономного варианта подойдет и амортизационная жидкость. Заправляется масло через отверстие регулировочных винтов.

Если из корпуса дверного доводчика вытекло масло, то есть обнаружены масляные следы или наблюдается некорректная работа устройства, необходимо:

1. снять доводчик;
2. внимательно осмотреть корпус устройства. Если трещина, через которую выходит смазочное масло, небольших размеров, то для ее ликвидации можно воспользоваться обычным
3. если трещину удалось устранить, то производится дозаправка корпуса доводчика смазочным материалом. Для этого выкручиваются регулировочные винты, находящиеся на торцевой части корпуса, и при помощи шприца или пипетки вводится масло.

Наиболее подходящим смазочным материалом для дверных доводчиков является обычное машинное масло.

Неисправности рычажного механизма

Как устранить неисправности штанги доводчика своими руками? В первую очередь необходимо выяснить вид поломки. Это может быть:

1.

2. деформация рычага. Такая проблема чаще всего возникает в результате неправильной эксплуатации или чрезмерной нагрузки на доводчик. Если устройство изготовлено из материала, поддающегося правке, то при помощи молотка рычажному механизму придается правильная форма. Если для изготовления тяги доводчика применен высокопрочный материал (например, для уличных механизмов), то рычажная штанга подлежит замене; В специализированных механизмах можно приобрести тягу к доводчику отдельно. При выборе устройства рекомендуется полное совпадение рабочих параметров
3. перелом рычага. Устранить проблему можно исключительно заменой устройства.

Дверной доводчик – это одно из тех приспособлений, за которыми нужен тщательный и регулярный уход, поскольку постоянные нагрузки, ежедневные циклы открывания и закрывания дверей приводят к разбалансировке механизмов этого устройства. Исправляются такие неприятности довольно бесхитростным процессом регулировки. Именно об этом мы и поговорим в этой статье, в которой мы расскажем о том, как выполняется регулировка доводчика двери своими руками.

Деформирование штанги

Гораздо проще заметить изменения в рычажном узле, речь идет в первую очередь о штанге. Эта деталь находится на самом видном месте, поэтому время от времени следует обращать на неё внимание и проверять состояние механизма. Если возникли малейшие повреждения, нужно как можно скорее отремонтировать рычаг.

Как отремонтировать испорченную штангу на доводчике двери:

• Если деталь покрылась ржавчиной, это свидетельствует об использовании для её изготовления обычной стали. В таком случае нужно провести зачистку от коррозионных образований и обработать детали механизма специальной защитной смазкой.
• Если возник надлом, дефект можно устранить посредством применения метода сварки. Швы нужно зачистить до состояния идеально ровной поверхности.
• Искривления и изгибы также можно устранить самостоятельно. Для этого деталь выравнивают с помощью молота, однако существует риск того, что штанга лопнет от нагрузки на неё.
• Если же повреждения слишком явные и устранить их довольно трудно, лучше всего приобрести новую запчасть и заменить сломанный фрагмент.

В некоторых случаях может потребоваться полная замена штанги

При покупке обратите внимание на такие характеристики, как размер детали, способ её крепления и форма посадочной части, они должны соответствовать используемой модели доводчика.

Что регулируется в доводчике, а что нет

Практически все современные дверные доводчики имеют два-три момента, которые можно регулировать на свое усмотрение – с их помощью можно не просто наладить работу этого механизма, а сделать это так, чтобы вам было удобно пользоваться дверями. Именно поэтому вопрос, как отрегулировать доводчик двери, решается не только в процессе эксплуатации, а и непосредственно после установки этого устройства на дверь.

Так что же можно отрегулировать в этом устройстве? Как правило, это скорость закрывания дверей, так называемый дохлоп (прижимание дверного полотна к коробке) и в некоторых дорогостоящих моделях скорость хода двери в промежутке от 80°-90° до дохлопа. Поговорим о назначении подобного разделения немного подробнее.

1. Регулировка дверного доводчика – общая скорость закрывания. Доводчик может использоваться для дверей разного назначения – с одинаковым успехом его можно установить как на входные двери, так и на межкомнатные. Наверное, вы уже догадались, почему важна общая скорость закрывания – для входных дверей она должна быть больше, так как летом за это время могут залететь в дом мухи, а зимой может зайти холод. Для межкомнатных дверей больше подойдет медленное закрывание. Кроме того, нельзя игнорировать и личные предпочтения каждого человека в отдельности и так называемую сезонность.
2. Регулировка промежуточного хода дверей. С помощью регулировки этого момента можно решить одновременно два вопроса: во-первых, что немаловажно, для очень часто посещаемых помещений можно за одно открывание обеспечить проход нескольких человек. И, во-вторых, полностью прикрутив специальный винтик, можно добиться того, что двери будут постоянно открытыми.
3. Дохлоп и его назначение. Здесь все просто, и самостоятельно догадаться о назначении дохлопа не так уж и трудно. Согласитесь, как минимум будет неправильно, если двери ударяются о коробку со всего размаха – долго такого обращения не выдержит ни один дверной блок. Именно поэтому дохлоп должен осуществляться более или менее медленно – производитель закладывает в работу изделия определенный допустимый промежуток, а вы уже выбираете из него те режимы, которые удовлетворяют вашим требованиям.

Регулировка

Проведение регулировки — обязательная мера не только при эксплуатации механизма, но и для профилактики. Процедуру выполняют не реже 2 раз в год, при сезонном колебании температур это делают чаще.

Регулировка устройства заключается в корректировке с помощью регулировочных винтов скорости закрывания дверного блока, прижимания его к коробке, плавном замедлении при полном закрытии дверей.

Ремонт дверных доводчиков — простой технологический процесс, выполнение которого чаще всего под силу даже начинающему мастеру.

Как регулировать доводчик на входной двери?

Регулировка доводчика на входной двери может отличаться в зависимости от модели и производителя двери и доводчика. Однако, обычно для регулировки доводчика на входной двери используется несколько управляющих винтов.

Чтобы правильно настроить доводчик на входной двери, выполните следующие шаги:

1. Откройте дверь и найдите коробку доводчика на верхней или нижней части дверной рамы.

2. Найдите регулирующие винты на коробке доводчика. Обычно на коробке доводчика имеется два регулирующих винта: один для регулировки скорости закрывания двери, а другой для регулировки силы, с которой дверь закрывается.

3. Для регулировки скорости закрывания двери, поверните винт, который расположен ближе к центру коробки доводчика, в направлении «+» или «-» для увеличения или уменьшения скорости закрывания двери соответственно.

4. Для регулировки силы, с которой дверь закрывается, поверните винт, который расположен ближе к краю коробки доводчика, в направлении «+» или «-» для увеличения или уменьшения силы, с которой дверь закрывается соответственно.

5. После того, как вы произвели необходимые регулировки, закройте дверь и проверьте, насколько она закрывается медленно или быстро, и насколько легко или трудно она закрывается.

6. Повторите процедуру, если необходимо, чтобы достичь желаемых результатов.

Важно помнить, что некоторые доводчики могут иметь дополнительные регулировки, такие как регулировка длины хода или задержки закрытия двери. Если у вас возникнут трудности с настройкой доводчика, лучше обратиться к профессионалу, который сможет произвести регулировку правильно и безопасно.
