Установка и регулировка доводчика двери — пошаговое руководство для новичков

На сегодняшний день существует обширный ассортимент механизмов, разработанных для автоматизации повседневных задач. Например, чтобы закрыть входную дверь надежно, не требуется прикладывать особые усилия — эту функцию выполняет специальное устройство, такое как доводчик двери.

Все об установке и регулировках доводчика

Конструкционные особенности
Как установить систему
Как отрегулировать

Особенности и виды конструкции

Прототип доводчика — обычная пружина, один край которой закреплялся на коробку, другой на полотно. Она растягивалась и заставляла дверную систему закрываться. Современный механизм не претерпел особых изменений. Принцип действия не изменился. Пружина, но уже более мощная, залита маслом внутри надежного металлического корпуса. В таком состоянии она способна не только закрывать дверное полотнище, но и замедляться в процессе.

Учитывая разнообразие дверных конструкций, производятся механизмы с разными усилиями закрывания. По стандарту EN 1154 их разделили на семь классов: от EN1 до EN7. Первый дает самое слабое усилие, последний — максимальное. При выборе приспособления учитывается вес полотна и его ширина. В характеристиках каждого класса прописываются эти значения. Если параметры реальной системы относятся к разным классам, выбирают механизм классом выше.

Основной конструктивный элемент системы — пружина. Она подталкивает рычаг, который воздействует на полотнище. Подобным способом работает доводящая система в шкафах. По методу передачи усилия различают два типа приспособлений.

С шарнирной тягой

Их называют еще рычажной тягой. Механизм легко узнаваем по торчащим рычагам. Они несколько портят внешний вид, зато обеспечивают надежную и бесперебойную работу. Есть несколько минусов: для открывания дверей приходится приложить значительные усилия. Кроме того, торчащие рычаги можно случайно или намеренно сломать.

Слайдовый

Рычаг расположен параллельно полотну, поэтому внешний вид конструкции привлекательнее. Открывать ее намного легче. После открытия створки на 30° надо прикладывать уже меньшее усилие для продолжения процесса.

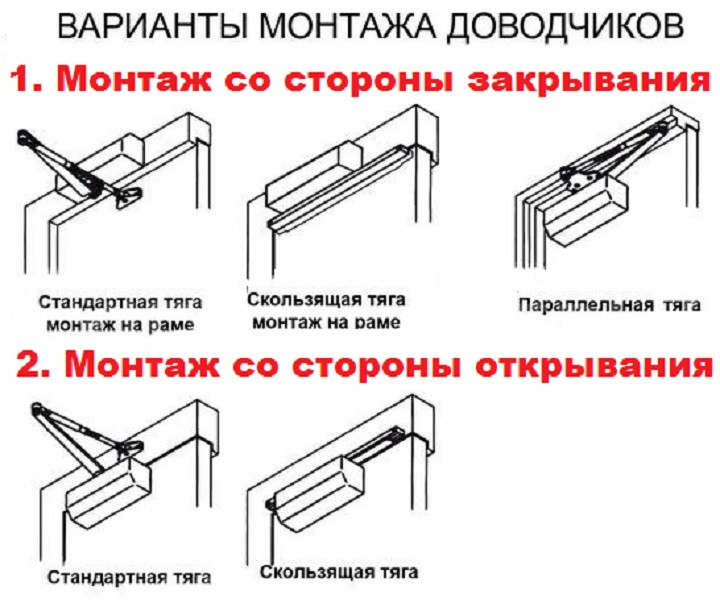

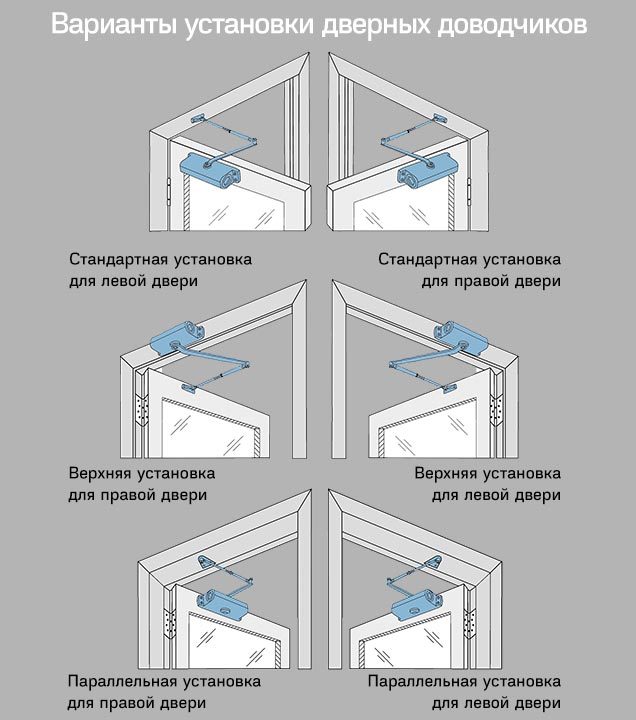

Обе разновидности имеют два основных элемента: рычаг и корпус с пружиной. Один ставится на коробку, другой на створку. Место, на которое ставится каждый элемент, зависит от направления открывания. Если это «от себя», на коробку ставят корпус, при открывании «на себя» — рычаг. По месту установки различают напольные, верхние и скрытые системы. Последние монтируются в пол или внутрь коробки.

Как поставить доводчик на дверь

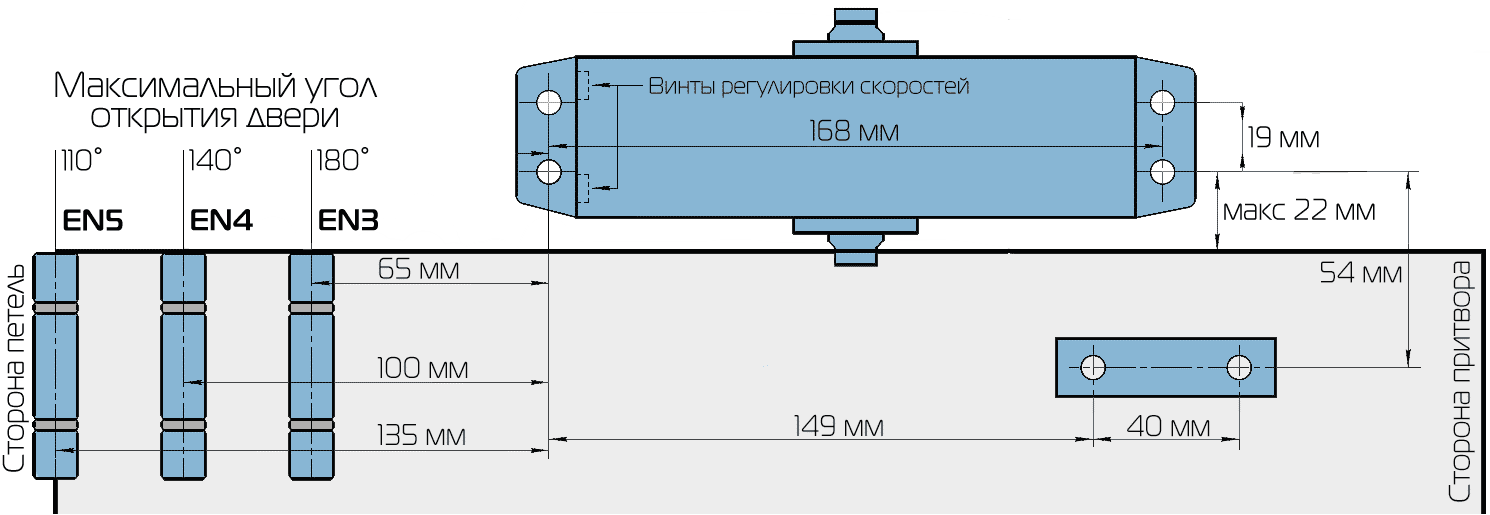

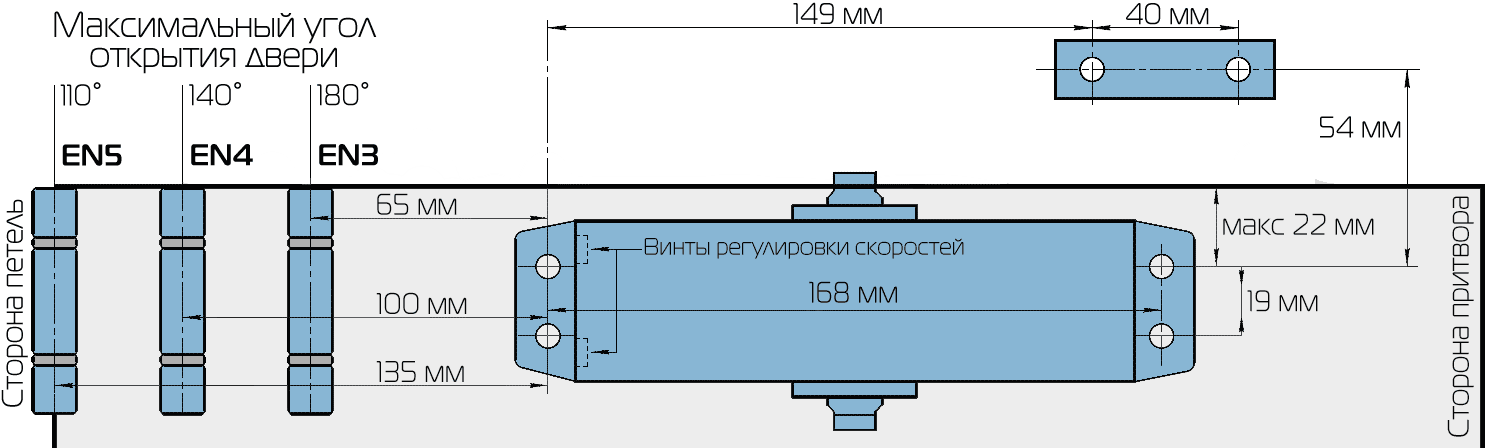

Перед работой проверяют комплектацию приспособления и готовят инструменты. Их понадобится немного: отвертка и дрель. Сверло чаще всего требуется «тройка», но надо уточнить по диаметру крепежа. Помимо этого понадобятся линейка и карандаш. Производитель поставляет изделие с установочным шаблоном. Это картонная или бумажная полоса, где схематически нанесен каждый конструктивный элемент. В нем же отмечены монтажные отверстия.

Некоторые сложности могут возникнуть при покупке доводящих конструкций, которые способны создавать усилия на закрывание разной классности. Для них тоже есть шаблоны, где монтажные отверстия каждого класса обозначены своим цветом. Добавлена и буквенная маркировка. Пользователь самостоятельно выбирает, какие из них ему нужны. Важный момент. Шаблонная схема располагается с обеих сторон полосы. На одной разметка под открывание «от себя», на другой — «на себя». Предлагаем пошаговую инструкцию, как правильно установить доводчик на дверь.

Пошаговая инструкция

1. Берем установочный шаблон, находим на нем две полоски красного цвета. Горизонтальную выставляем по верхнему краю створки.
2. Вертикальную полосу совмещаем с линией, по которой проходит ось петель. Для точности совмещения ее надо продлить с помощью линейки и карандаша. Если устанавливаем приспособление со стороны, где петель нет, проводим замеры на противоположной стороне. Вымеряем расстояние от центра петли до края полотнища, проводим линию.
3. Намечаем крепежные отверстия. Удерживаем шаблон так, чтобы линии были совмещены, находим отметки. С помощью сверла или шила намечаем точки на деталях. Если видно плохо, дублируем отметки карандашом.
4. В упаковочной коробке обычно два комплекта крепежей. Один предназначен для металлической основы, другой для деревянной или пластиковой. Берем нужный комплект, подбираем сверло. Выполняем отверстия в намеченных местах.
5. Разбираем доводящую систему, если она продавалась в собранном виде. Откручиваем шайбу, вынимаем соединяющий корпус и рычаги винт. Отделяем их друг от друга.
6. Разобранные элементы прикладываем к заранее сделанным крепежным отверстиям. Сверяемся с шаблоном, насколько правильно все сделано. Закрепляем узлы крепежами.
7. Берем тяговый рычаг, надеваем его на специально для этого предназначенный выступ внизу корпуса. Фиксируем соединение с помощью винта.
8. Соединяем тягу и рычаг. Для этого совмещаем эти детали и с небольшим нажатием сжимаем их пальцами, пока не раздастся щелчок.

На этом установка закончена, осталось отрегулировать систему, сделать это можно своими руками.

Как регулировать конструкцию

Перед тем как отрегулировать доводчик двери, расскажем о сроках. Первый раз это делают сразу же после того, как узел установлен. После этого в среднем два раза за год. Если входная система эксплуатируется в условиях частых и резких температурных перепадов, регулировать придется чаще. Смазка, в которой находится пружина, чувствительна к температуре, а это оказывает влияние на всю конструкцию. В любом случае процесс регулировок состоит из трех этапов.

Этапы регулировки

1. Настройка скорости закрывания створки.
2. Корректировка усилия прижатия полотнища к коробке или дохлоп, как говорят мастера.
3. Настройки промежуточного хода.

Для работы понадобится только отвертка. С ее помощью выполняются все настройки. Проще всего их осуществить после изучения инструкции производителя, как регулировать доводчик двери. Мы предложим общее описание процедуры, без учета конкретной модели. Начинают с осмотра корпуса. На нем располагаются регулировочные винты.

Обычно их два. Первый корректирует скорость, с которой двигается полотно. Второй «отвечает» за время дохлопа. У ряда моделей есть еще один регулятор. Он корректирует общее усилие.

Разберем пошагово, как настроить доводчик двери.

Пошаговая регулировка

1. Снимаем с механизма крышку, находим регулировочные клапаны.
2. Вращаем первый винт. Для ускорения хода по часовой стрелке, для замедления против. Важный момент. Подтягивать больше, чем на два оборота относительно нулевого положения, нельзя.
3. Второй регулятор определяет время дохлопа. Когда нужно его уменьшить, винт ослабляют и, наоборот, подтягивают, если требуется увеличить задержку.
4. Проверяем правильность настроек. Для этого открываем и закрываем створку.

Большинство моделей оснащено функцией Hold-open. Она используется для того, чтобы полотно оставалось открытым на неопределенное время. Чтобы ее активировать, створку раскрывают на 90° и затягивают рычажный фиксатор. Подпирать открытое полотнище, не давая ему закрываться, нельзя. Это вредит механизму.

Иногда систему надо не только настроить, но и отремонтировать. Это несложно. Чаще всего пользователи сталкиваются с недостатком масла. Его можно заподозрить, когда механизм доведения ведет себя как обычная пружина, захлопывая двери с оглушительным грохотом. Причиной может стать трещина, через которую вытекает смазка. При обнаружении дефекта его надо срочно замазать герметиком и долить амортизаторную жидкость или любую моторную синтетику через крепежные отверстия.

Детали с крупными трещинами, которые не поддаются герметизации, придется менять. Очень редко производитель по какой-либо причине не доливает масло. Его дефицит надо восполнить описанным выше способом. Еще одна распространенная проблема — деформация рычажной штанги. Железная деталь может корродировать. Ее зачищают и покрывают антикоррозийной смазкой. Небольшие деформации выправляют молотом, надломы сваривают и тщательно зачищают получившиеся швы. В не подлежащих исправлению случаях должен устанавливаться новый элемент.

После того как все сделано, желательно предотвратить возникновение поломок. Для этого надо выполнять несколько простых правил. Не надо пытаться закрывать створку вручную, не давая сработать механизму. Нельзя блокировать полотно каким-либо предметом, чтобы оно оставалось открытым. Не стоит разрешать детям кататься или висеть на полотнище. Тогда правильно установленная и отрегулированная конструкция прослужит долго.

Как правильно поставить доводчик на входную железную дверь?

Установка доводчика на входную железную дверь не является сложной задачей, но требует некоторых инструментов и навыков. Вот пошаговая инструкция по установке доводчика на входную железную дверь:

Шаг 1: Подготовка инструментов и материалов

Перед началом установки доводчика на входную дверь, убедитесь, что у вас есть все необходимые инструменты и материалы, включая сам доводчик, отвертку, ручку для двери, крепежные элементы и шаблон для установки.

Шаг 2: Отметьте место установки доводчика

С помощью шаблона для установки определите место установки доводчика на двери и отметьте его.

Шаг 3: Установите крепежные элементы

Установите крепежные элементы в соответствии с инструкциями, которые идут в комплекте с доводчиком. Обычно они вкручиваются в дверь, на место, которое вы отметили на предыдущем шаге.

Шаг 4: Установите доводчик

Установите доводчик на крепежные элементы и закрепите его винтами. Убедитесь, что доводчик расположен ровно и правильно ориентирован.

Шаг 5: Присоедините рычаг доводчика

Присоедините рычаг доводчика к двери и проверьте, что он правильно работает, открывая и закрывая дверь.

Шаг 6: Установите ручку для двери

Установите ручку для двери в соответствии с инструкциями, которые идут в комплекте с доводчиком.

Шаг 7: Проверьте работу доводчика

Проверьте, что доводчик правильно работает, закрывая и открывая дверь. Убедитесь, что дверь закрывается плавно и не захлопывается.

Шаг 8: Закрепите доводчик

Закрепите доводчик окончательно винтами и убедитесь, что он прочно держится на месте.

Это основная инструкция по установке доводчика на входную железную дверь. Если вы не уверены в своих способностях, лучше обратиться к специалистам, чтобы избежать повреждения двери или неправильной установки

Шаг 2: Установите крепежные элементы

В комплекте с доводчиком должен идти крепежный комплект, включающий в себя крепежные элементы. Распакуйте его и найдите шурупы и дюбеля, которые подходят для вашей двери и стены.

Шаг 3: Начните установку

Разметьте на двери и на раме места крепления доводчика. Обычно крепежные отверстия доводчика располагаются на расстоянии 30-40 см от верхнего края двери и на расстоянии 20-25 см от бокового края двери. Если вы устанавливаете доводчик на дверь из стекла, следуйте инструкциям производителя и пометьте места крепления специальным маркером для стекла.

Шаг 4: Закрепите доводчик на двери

Отверстия для крепления доводчика на двери, как правило, предварительно сверлены. Если это не так, сверлите отверстия в соответствии с размерами крепежных элементов, которые вы выбрали в качестве крепежа.

Вставьте дюбели в отверстия на двери. Прикрепите к двери пластину доводчика с помощью шурупов. Убедитесь, что пластина прочно закреплена на двери.

Шаг 5: Установите доводчик на раму двери

Откройте дверь и поддерживайте ее в открытом положении. Вставьте шурупы с дюбелями в отверстия на раме двери. Затем прикрепите к раме доводчик, используя шурупы.

Шаг 6: Проверьте работу доводчика

Проверьте, что дверь открывается и закрывается легко и плавно. Проверьте, что доводчик автоматически закрывает дверь, когда вы отпускаете ее после открытия.

Если дверь не закрывается или доводчик не работает должным образом, проверьте инструкции производителя и убедитесь, что вы правильно установили доводчик. Если проблема сохраняется, обратитесь к специалисту.
