Баня в современном понимании кардинально отличается от тех, в которых мылись наши предки. Создать качественный слив в бане не так сложно, главное знать основные принципы его обустройства. Для начала нужно понять, как устроен водоотвод в моечной комнате. В зависимости от конструкции бани, выбирается один из 4 способов создания водоотводной системы. Особенности систем и монтажа каждой из них вы узнаете, если прочитаете статью полностью.

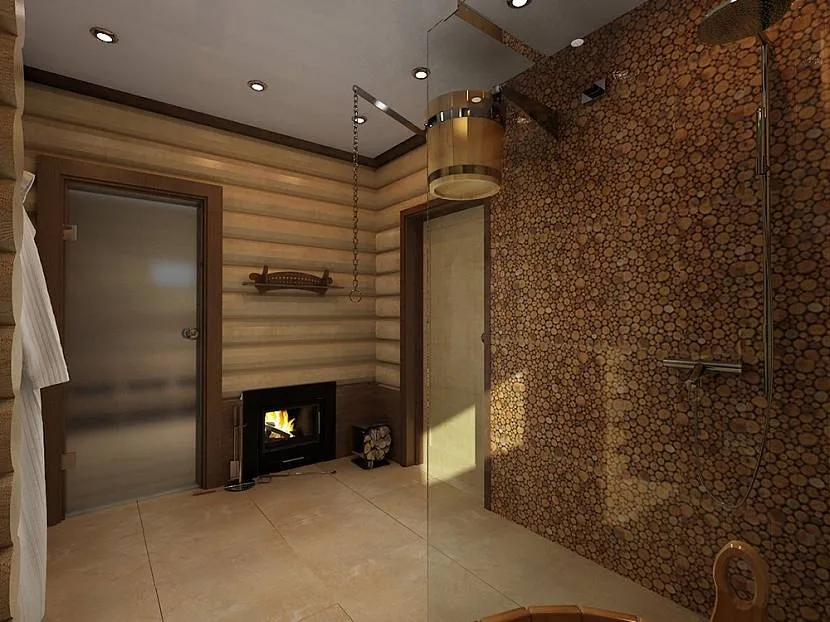

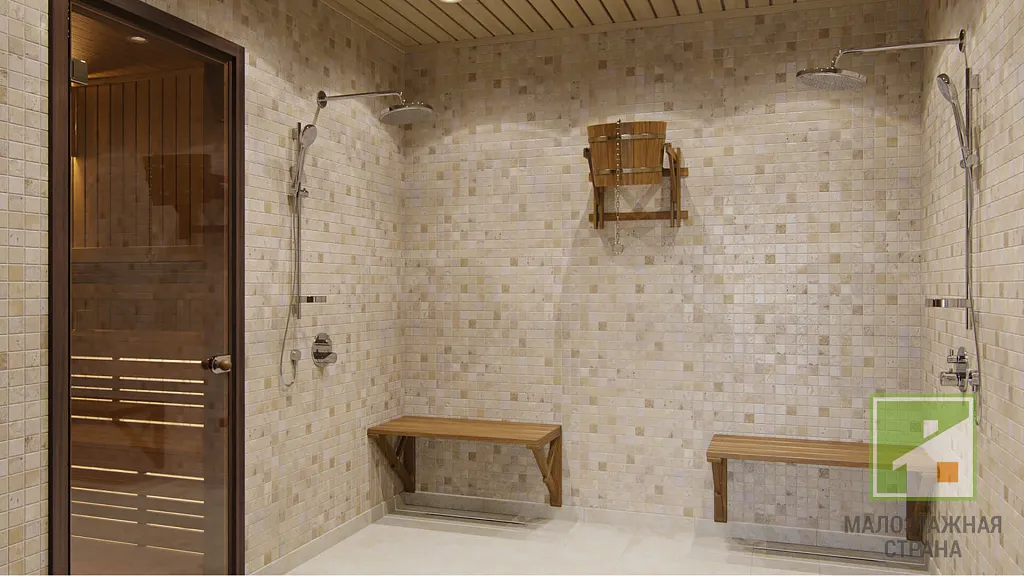

Водоотвод в моечном помещении

Стандартная русская баня по планировке имеет 2 комнаты:

предбанник;
парилку, соединённую с моечной.

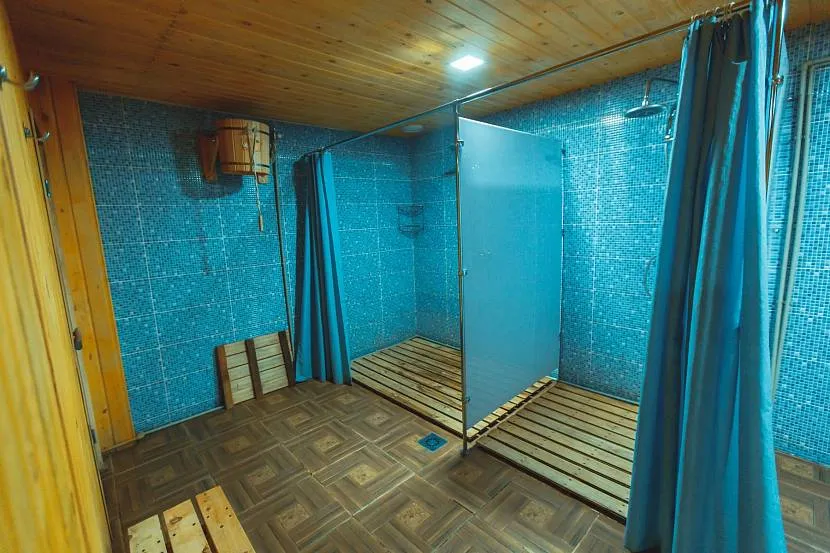

В стандартных современных дизайнах помещение для мойки и парилка – это две отдельных комнаты. Предбанник выполняет роль комнаты отдыха или раздевалки и в водоотводной системе не нуждается.

Основной фактор, который влияет на то как сделать слив в бане – это тип пола в помещениях, где используется вода.

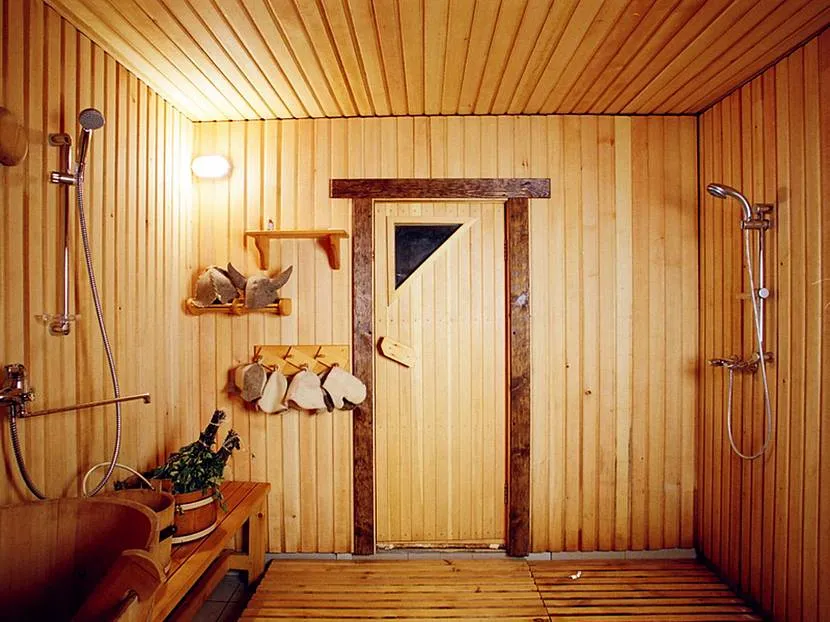

Полы в моечном помещении и парилке делаются по следующим принципам:

Проливной. Конструкция основана на установке лагов. Подходит для южных регионов, где грунт сыпучий, песчаный. Пол устилается досками, между которыми остаются зазоры. Через настил вода стекает напрямую в землю, где сразу впитывается. Использовать такую технологию в центральной полосе и на севере нецелесообразно.

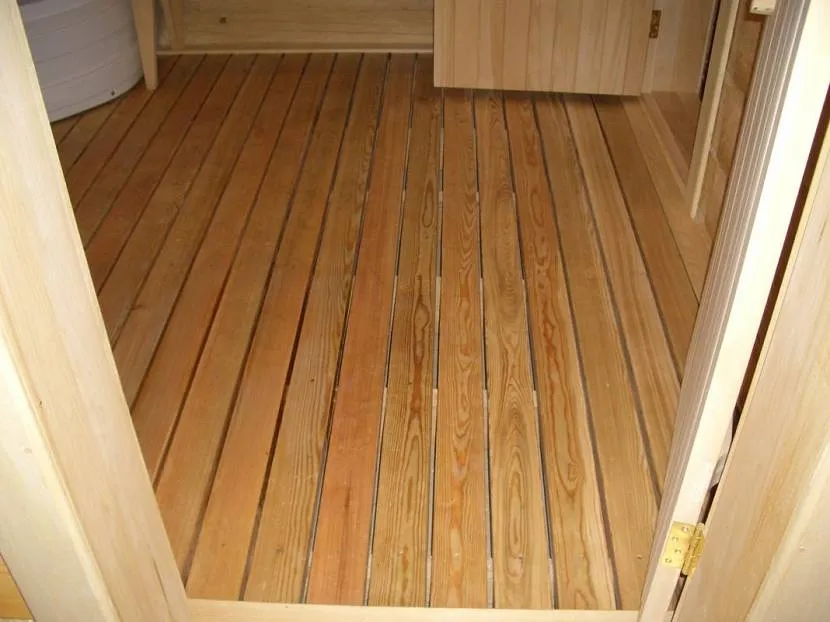

Протекающий. Подходит для парных помещений с основанием на столбах или сваях. Пол из древесины устанавливается на лагах. Они закреплены на опорах фундамента или по периметру нижнего венца сруба бани. Сквозь расстояние между половицами вода стекает в нижний отсек. Отсюда попадает в систему водоотвода.
Сплошной. В этом случае пол смонтирован без зазоров. Как правило, это бетонная заливка, покрытая керамической плиткой. Сделать уклон пола в бане для слива можно как к центру, так и в один из углов помещения, где устанавливается жёлоб для слива. Водоотводный трап на первых этапах строительства заливается бетонной стяжкой. Такой пол можно сделать в парилках с ленточным типом фундамента.

В первых двух вариантах конструкция водоотвода состоит из 2 частей: резервуар для сбора отработанной жидкости и водоотводная труба. Снаружи система выглядит по-разному, это зависит от размеров бани, породы почвы и от того как на неё влияет атмосферная температура.

Как сделать слив бани под полом надо решить ещё на самых первых этапах её строительства. От этого зависит тип пола, заливка бетона, необходимо заложить коммуникации заранее, есть вода будет уходить на участок и т.д. Для небольших помещений, которые планируется эксплуатировать редко, подходит простой водоотвод. Здесь не требуется большая сливная яма, её можно расположить прямо под полом или неподалёку от парной.

Если семья большая, а баней предстоит пользоваться на постоянной основе не реже 2 раз в неделю – ставится полноценная канализационная система, оборудованная колодцем для слива с дренажом.

4 способа создания водоотводных систем

Чтобы выбрать тот способ, который подойдёт для конкретного случая, надо опираться на следующие характеристики:

интенсивность использования;
площадь постройки;
насколько глубоко промерзает почва;
тип грунта под баней;
есть ли на участке система канализации;
есть ли возможность присоединиться к центральной системе канализации.

Способы, которые предлагаются для организации слива в бане под полом, малозатратны, легки в исполнении для специалистов, у каждого есть достоинства и недостатки.

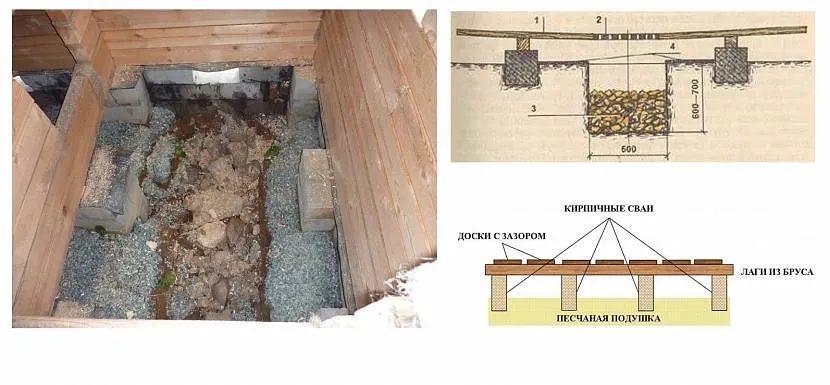

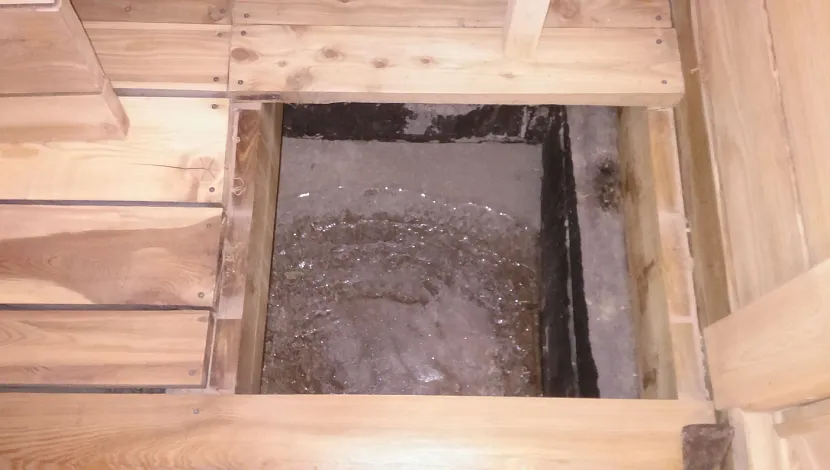

Приямок под парной

Представляет собой неглубокую яму. Размещается она непосредственно под полом комнаты для мойки или парилки. В приямок на 60% глубины засыпают фильтрующими материалами. Это может быть песок, щебень, кирпичная или керамическая крошка. Задача фильтрационного слоя: задержать мусор и очистить воду. После отфильтрованная жидкость просачивается в грунт и впитывается в него.

Преимущества такой системы:

не нужно прокладывать трубопровод;
элементарное устройство, удобно чистить.

Основной минус: возможность использования только при столбчатом фундаменте. При этом грунт должен содержать существенную долю песка. Если такая баня будет использоваться часто, почва перестанет успевать впитывать воду. Образуются застои, а это прямой путь к распространению плесени и прочих неприятностей.

Порядок проведения работ по созданию приямка:

Определяется точное место расположения пола бани. На нем выкапывают яму необходимого объёма.
По стенам прокладывают закрепляющий слой. Он бывает из кирпича, шифера, камня и пр.
На дно ямы выкладывают 2 фильтрующих слоя. Первым идёт дренаж из керамзита (щебня, кирпичной крошки или подобного). Сверху засыпают вторым слоем песка.
Яма накрывается лагами. На них после монтируются деревянные половицы с зазорами для слива воды.

Если доски для пола не прикреплять к лагам, то их можно будет просушивать на открытом воздухе при хорошей погоде.

Ещё один вариант создания приямка для протекающих полов:

На нужном месте выкапывают яму квадратной формы.
Стены гидроизолируют, лучше всего залить бетоном.
На высоте 10 см от дна ямы устанавливается водоотводная труба под уклоном. Когда жидкость достигнет максимально возможного уровня, она попадёт в трубу и выльется в общую систему канализации.

Чтобы в парную не попадали неприятные запахи, требуется установить гидрозатвор. Выглядит она как металлическая платина, немного наклонённая вниз. Монтируется в трёх местах. При опущенном гидрозатворе от его ребра до дна ямки должно оставаться не менее 5 см. Ещё простейший вариант: резиновый мяч. Его крепят близко к сливу и когда яма заполняется водой он, как и платина, поднимается и закупоривает отверстие слива.

Сливной колодец

Это специальный герметичный резервуар, куда попадают сточные воды. Снаружи система выглядит как трубопровод, ведущий в землю, где закопан колодец. Чтобы ёмкость комфортно располагалась на своём месте дополнительно используют колодезные кольца, септики из пластика или металла.

Колодец подлежит очистке по мере заполнения. Септик заполняют специальными препаратами, которые очищают его. После фильтрованная жидкость по дополнительному трубопроводу выводится в грунт. Либо приезжает машина ассенизаторов и забирает содержимое колодца. Его увозят на дальнейшую переработку.

Достоинства системы:

простая схема, доступная для территории участка любого размера;
большой объем ёмкости, чистка требуется нечасто (примерно раз в 6 месяцев);
относительно недорого стоит установка.

Чтобы слив для бани функционировал исправно, требуется проконтролировать достаточный угол наклона трубопровода и расположение сливного колодца ниже уровня парной. Тогда воды будут стекать естественным образом под действием силы гравитации.

Место, где расположен колодец должно быть открытым и иметь прямой доступ. При приезде машине с ассенизаторами нужно достаточное место, чтобы расположиться и протянуть шланг для сбора сточных вод.

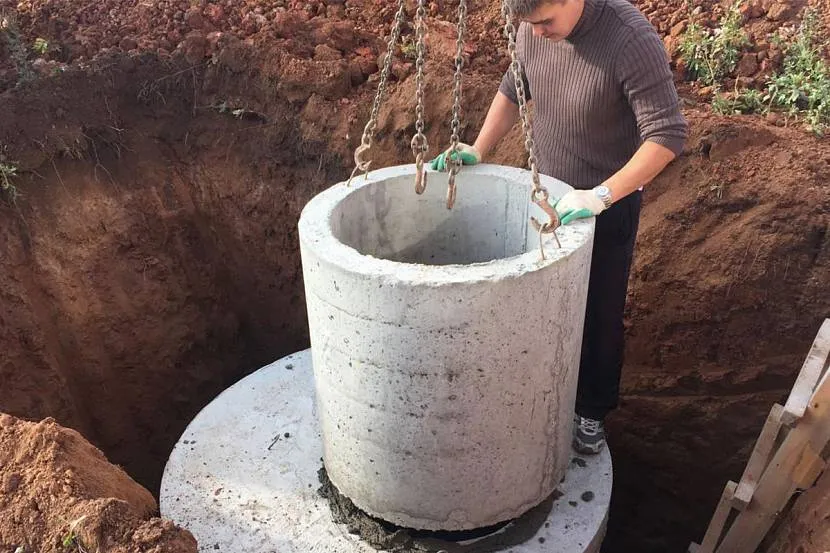

Пошаговый способ установки сливного колодца:

Место на участке выбирают в самой низкой точке. Воды будут сливаться туда самостоятельно под естественным напором.
Копают яму, она больших размеров, для ускорения процесса лучше использовать специальную технику. Форма любая, стенки плотные, не осыпаются.
Дно ямы делают под небольшим уклоном. Засыпают туда 15 см песка и бетонируют (как вариант, укладывают железобетонную плиту).
Стены выкладывают кирпичом (можно б/у) обычной кладкой со смещением. Для скрепления используют глинно-песочную смесь. На одной стороне стены оставляют отверстие для сливной трубы.
Стены изнутри обрабатывают герметиком.
Устанавливают перекрытие. Лучший вариант – железобетон. Яма перекрывается на расстоянии 30 см от края.
Устанавливают люк. После того, как перекрытие засыпают землёй, будет виден только он.

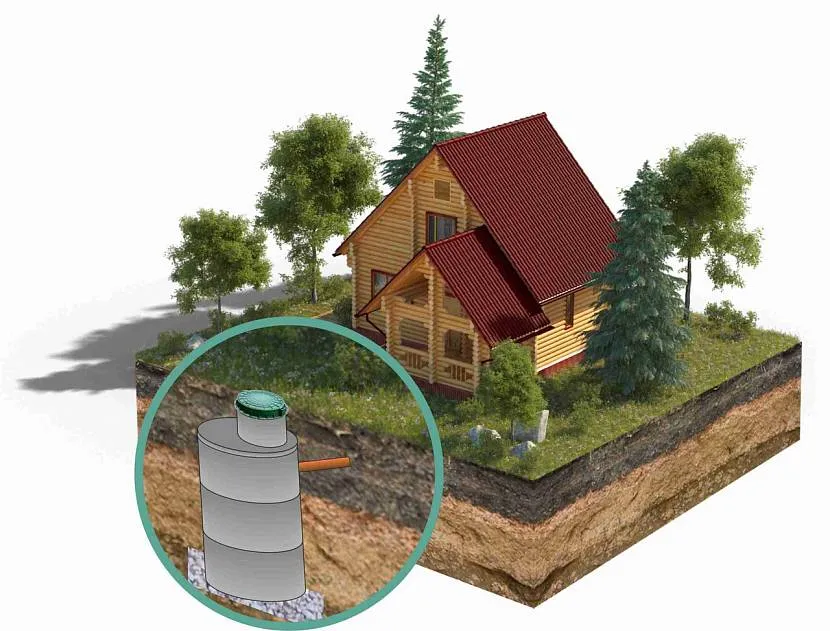

Дренажный колодец

Это подготовленная яма с укреплёнными стенами, внутрь которой засыпают фильтрующий материал. Для наполнения подходит мелкий щебень, кирпичная крошка, шлак из печи и пр. После моечной комнаты или парной вода проходит по трубам и сливается в колодец. Здесь она просачивается сквозь фильтры и образует слой ила, который её очищает. Этот слой содержит также ряд полезных бактерий, которые делают воду пригодной для полива растений.

Поэтому многие дачники организуют целую систему водоотвода, используемую для орошения почвы и в хозяйстве.

Недостаток: если баня используется постоянно, то фильтрующий материал нужно менять часто. А значит его надо вынимать полностью из ямы и засыпать новый, на это требуется много сил и времени. Но такая система одна из самых оптимальных для семей средней численности (4-6 человек).

Конструкцию можно размещать только на участках с глубокими грунтовыми водами, чтобы они не наполняли колодец. Место, где он будет располагаться определяют примерно в 2-х метрах от бани. Дальше размещать не рекомендуется из-за особенностей укладки трубопровода, а при близком нахождении есть риск для фундамента парной. Стенки колодца укрепляют несколькими способами:

Монтаж пластикового или металлического обода. В его поверхности делают перфорацию для свободной циркуляции воды.
Выкладка кирпичом или камнем. Обязательно наличие зазоров.

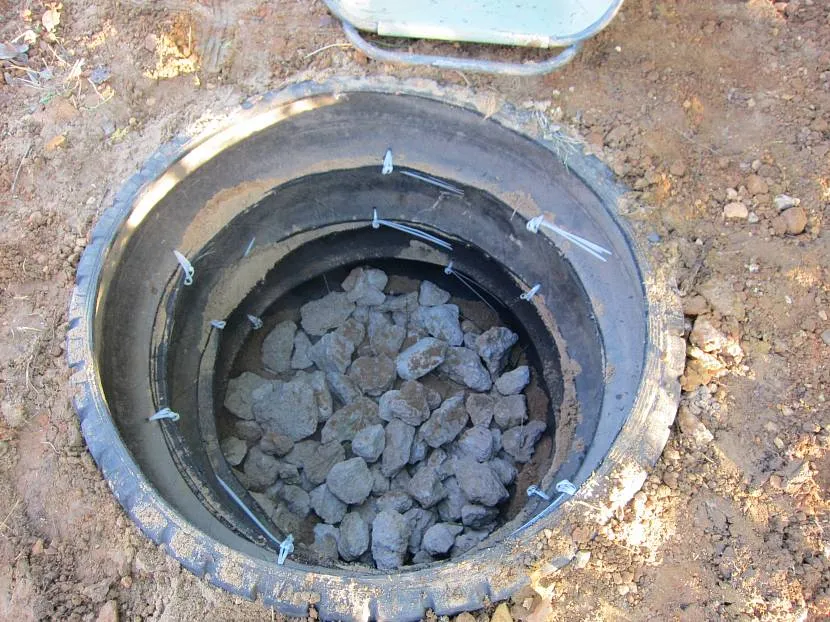

Выкладка обрезными покрышками.
Установка листов шифера. Листы должны располагаться перпендикулярно друг другу по кругу.

Этапы монтажа системы дренажного колодца:

Выкапывают яму. Идеально, если она будет с круглыми стенами, давление в ней будет равномерно распределено.
Укрепляют стены.
Засыпают фильтрат, поверх песок.
От бани выкапывают траншею в которую под наклоном размещают трубу.
Сверху колодец закрывают съёмной крышкой, накрывают влагозащитным слоем и присыпают землёй.

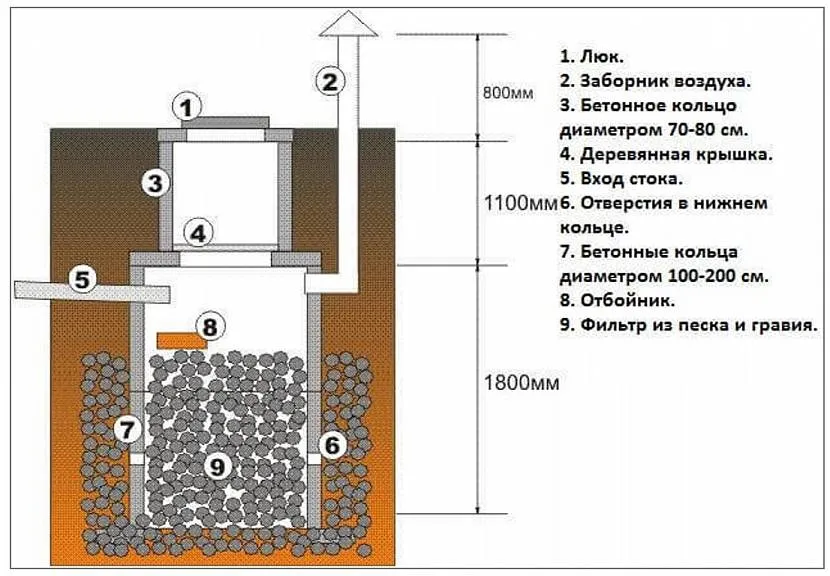

Установка дренажного колодца:

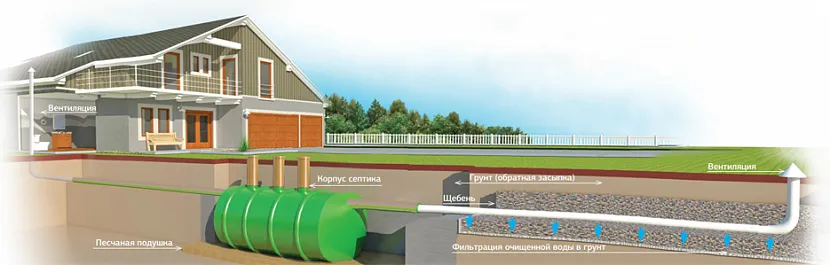

Грунтовая фильтрация

Это оптимальная водоотводная система, которую можно использовать как общую канализационную систему для всего участка. Сточные воды перемещаются по наклонным трубам в септик, там очищаются и распределяются по нескольким трубопроводам. Они проводят её на огород для организации орошения, или копят в подготовленном резервуаре. В некоторых конструкциях фильтрованная жидкость просто выливается в грунт и впитывается.

Достоинства грунтовой системы:

автономность, не требуется спецобслуживание;
в фильтрационную часть вода может попадать из разных источников, то есть не только из бани (можно подключить сюда дом);
септик обладает высокой степенью очистки, поэтому используется не только для серых сточных вод, но и для черных.

Недостатки:

для установки септика потребуется большой участок земли, заняться планированием разброса труб по участку рекомендуется заняться заранее, на первых этапах строительства парной;
создание глубокого котлована требует наличие специальной техники, при помощи которой он выкапывается.

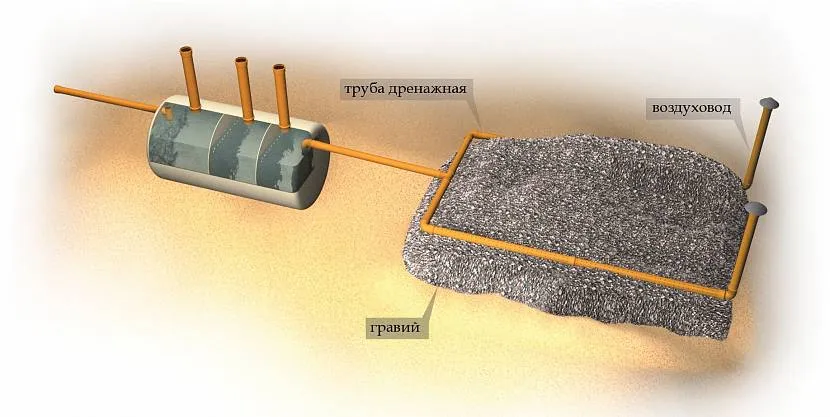

Как происходит монтаж системы пошагово:

Первым устанавливают септик. Достаточная глубина 1,2 – 2,5 метра.
Подводится канализационная труба. Она укладывается в канавку на расстоянии, где почва не будет промерзать.
Монтируются дренажные трубы. Они имеют перфорацию по всей длине. Ближе к окончанию трубы отверстий становится меньше.
Подготавливаются траншеи. Для этого на дно их высыпают 10 см песка или смесь песка и гравия.
Трубы укладываются в траншеи под обязательным уклоном.
В некоторых случаях при особенностях почв трубы оборачивают геотекстилем.
Сверху их накрывают дополнительным слоем гравия и после засыпают почвой.
Для доступа воздуха, ближе к концу труб устанавливают вентиляционные трубки, накрывают их от попадания посторонних предметов.

Периодически нужно будет менять гравийную прослойку (раз в 10-12 лет)

Проектирование проводится не только со стороны участка, но и внутри бани.

Как сделать водоотвод в общую канализационную систему

Если неподалёку от будущей парной пролегает канализационная система, то можно подключить водоотвод напрямую к ней. Этот вариант отлично подходит для тех, кто думает как сделать слив в бане, чтобы пользоваться ей зимой. Никаких дополнительных очисток фильтра делать будет не нужно, плюс нет ограничений по количеству человек, которые могут пользоваться парной.

Работы проводят также на начальных этапах строительства. В самой низкой точке пола устанавливается жёлоб для стока.

Перед тем как вмонтировать исходящую трубу в общую систему канализации требуется получить разрешение. Для этого обращаются в обслуживающую компанию с:

Договором проектного бюро, которое разрабатывало систему слива. Организация должна быть сертифицирована и уполномочена проводить монтажные работы.
Согласием соседей на проведение монтажа трубопровода в общую канализационную систему.

На участке должен быть размещён смотровой колодец, который даст прямой доступ к трубам в случае аварии.

Этапы подготовки к монтажу водоотводной системы

Все проектные и работы по созданию системы слива из бани производятся одновременно с укладкой пола. Лучшее время для начала работ – лето, когда почва прогрелась, сухая. В этом случае легко проверить как получилось сделать полы в бане и систему слива воды, внести коррективы в случае необходимости сразу.

Установка сливной системы для бани:

Проектирование внутри помещения

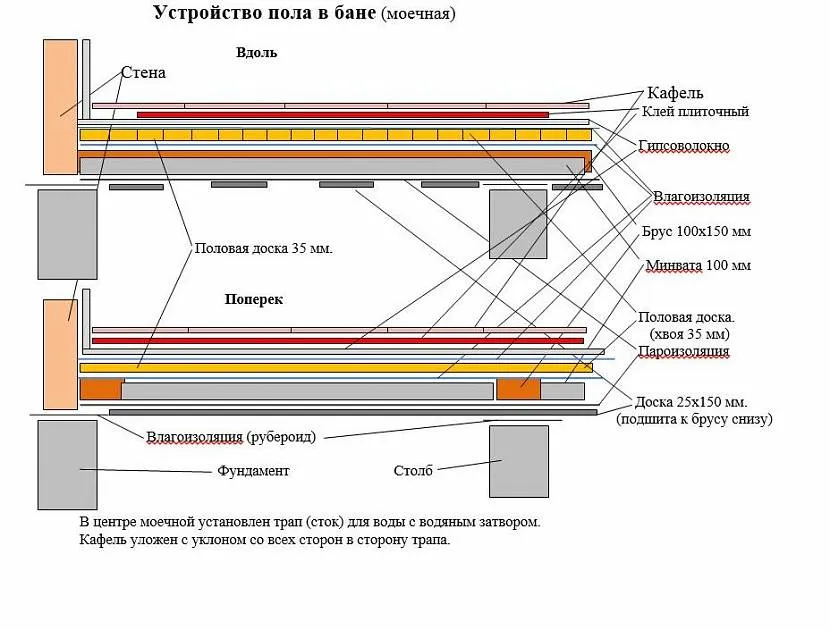

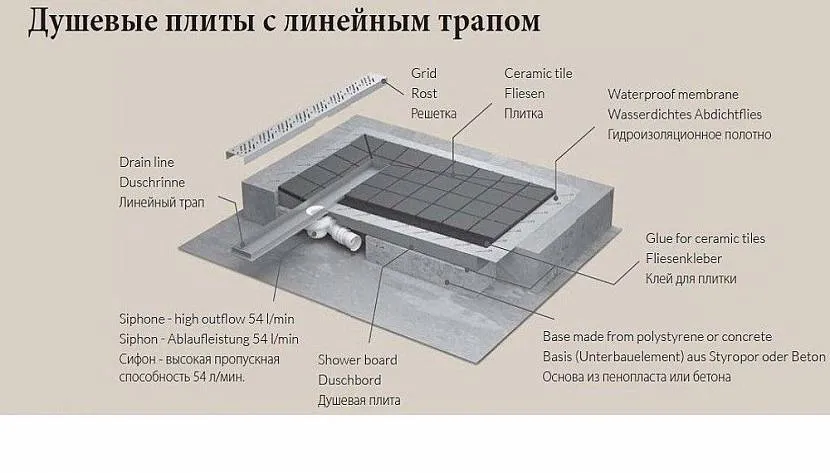

Пол со сливом в бане проектируется внутри по тому же принципу, по которому создаётся канализация в доме. Требования для обеих систем водоотвода ничем не отличаются. Наличие вентиляционного стояка или запорного клапана зависит от конкретного помещения. Стояк необходим, если слив организуется сразу из нескольких помещений.

Система водоотвода бетонного пола состоит из:

внутренней обшивки стен;
пароизоляции стен;
гидроизоляции фундамента;
несущего основания;
щебёночной подушки;
бетонного слоя с теплоизоляцией;
стяжки под покрытие;
отделочного покрытия;
трубы для слива канализации;

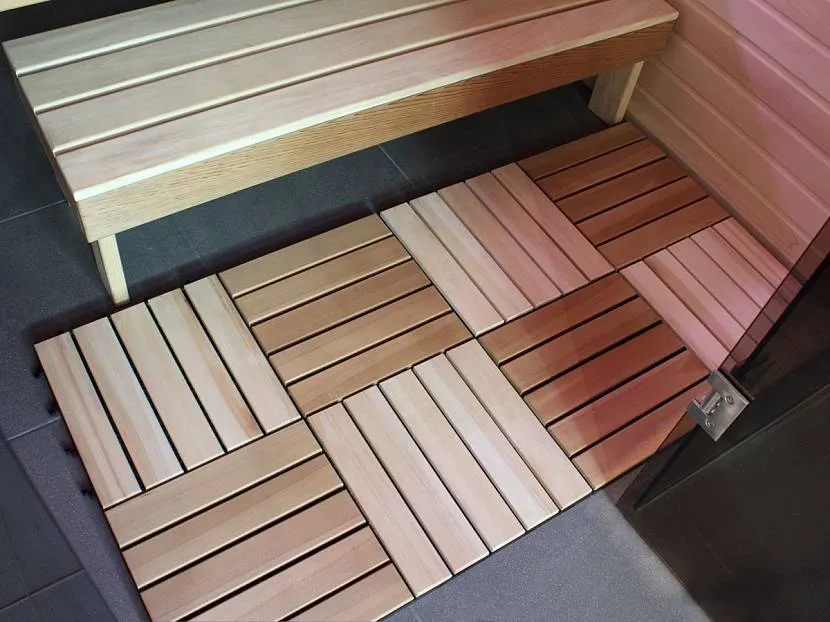

деревянных решёток;
сливного отверстия или решётки;
перегородки гидрозатвора;
сливного патрубка или желоба.

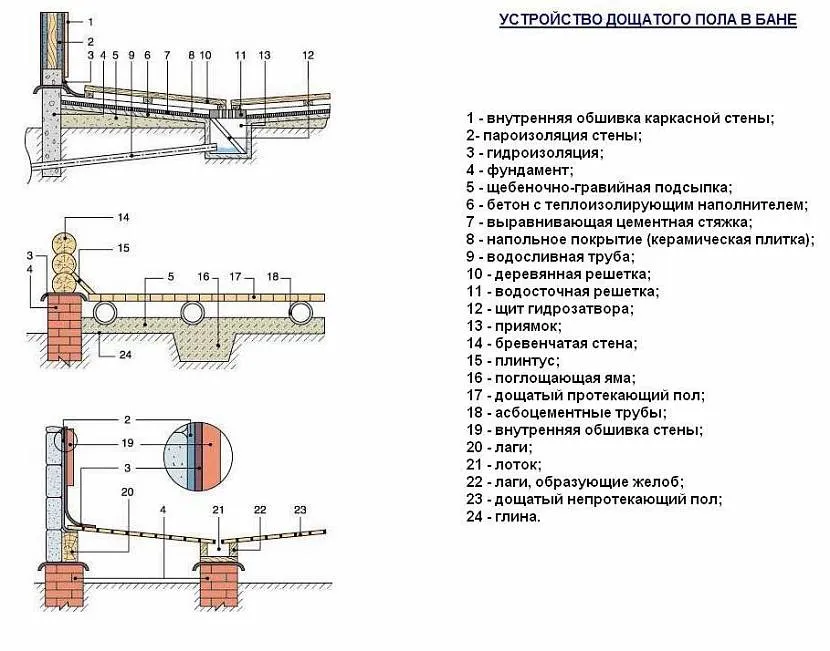

Устройство слива воды в бане с деревянными полами проходит по тому же принципу, но зависит от его конструкции. Отверстие с вмонтированной сливной трубой и патрубком располагается в центральной части помещения. Чтобы вода сливалась в него беспрепятственно, пол должен иметь незначительный для человека, но важный для прямого стока уклон. Если у парилки и моечной одна система водоотвода, то отверстие располагается под соединительной стеной помещений. Конструкцию пола в этом случае делают под углом к стене.

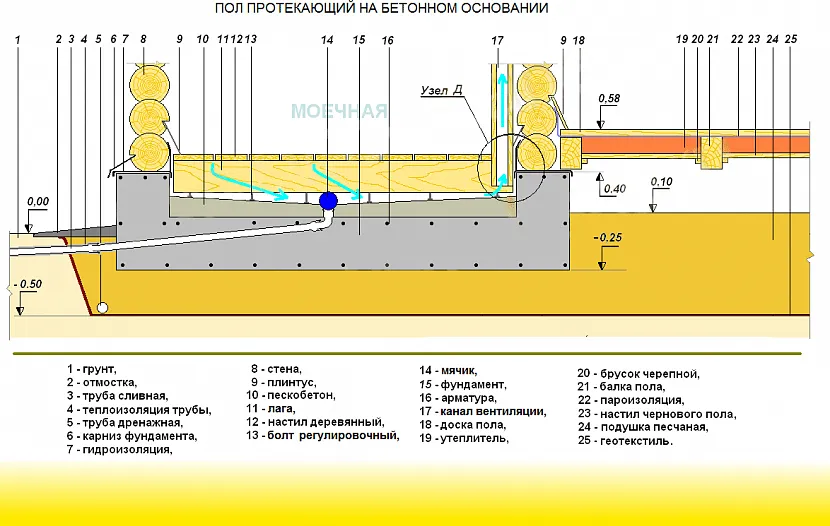

С деревянными полами слив воды в бане осуществляется через протекающее или сплошное отделочное покрытие (шпунтованную доску). Для этих полов используются бетонные, либо деревянные перекрытия. Под протекающим полом пространство устилают мембраной, монтируют воронку из жести или делают облицовку из керамогранита (кафеля). Как вариант, просто заливают бетоном. При использовании лаг их обрабатывают антисептиками, так увеличивается срок эксплуатации под воздействием влаги.

Проектирование снаружи

При расчётах используются размеры парной, частота применения в будущем, тип грунта. Каждая из конструкций водоприёмника имеет свои нюансы по установке. Дренажный колодец используется чаще всего из-за элементарного устройства в целях личной эксплуатации в дачных условиях. Резервуара для очистки сточных вод хватает для посещения бани группой до 6 человек.

Профессиональная команда проектировщиков поможет определить оптимальный размер колодца в условиях конкретного участка. Не придётся переплачивать за лишний материал и квадратные метры работы обустройщиков.

Конструкции в которых используется септик продаются уже в готовом виде. Объем резервуара варьируется в зависимости от количества возможных посетителей бани. Для большой семьи из 6-7 человек средняя пропускная способность резервуара должна составлять не менее 1,5 м3 в день.

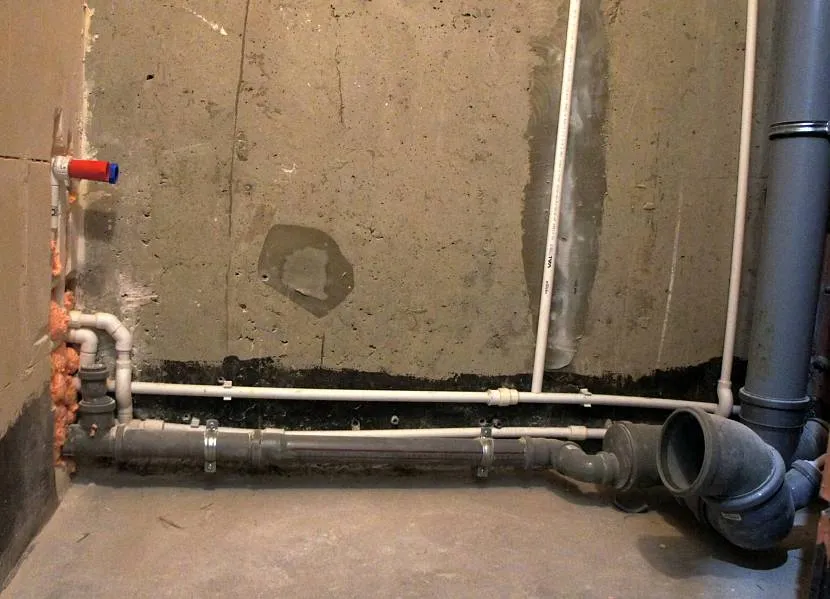

Как прокладываются трубы для слива в бане:

Как выбрать подходящий материал

Современные трубы для организации водоотводной системы делают из высокопрочного пластика. Его срок эксплуатации 50 лет. Применяют трубы из:

полипропилена;
полиэтилена низкого давления;
поливинилхлорида;
хлорированного поливинилхлорида.

Они не боятся воды, не ржавеют и не гниют. Легко собираются в систему, крепятся друг к другу просто и без особых усилий. Бывают разных размеров, среди которых обязательно найдётся необходимый в конкретных условиях.

И хотя трубы из чугуна прочнее и надёжнее, их в создании слива под баню практически не используют. Их тяжело перевозить и устанавливать, монтаж требует наличия специального оборудования, дополнительных инструментов и специалистов. В итоге получается затратное мероприятие, которого можно избежать.

Не рекомендуются к использованию асбестоцементные трубы. Внутри у них неровная поверхность, которая цепляет мусор. Особенно это опасно, если водоотводная система больше 10 метров.

Диаметр труб для парной со средней степенью эксплуатации – 11 см, для небольших бань достаточно 7 см.

Коротко о главном

Система слива сточных вод для бани организуется до начала основного строительства.

Существует 3 способа как сделать полы в бане со сливом: проливной, протекающий и сплошной. Чаще используются 2 последних покрытия.

Выбирают систему водоотведения для конкретного участка, руководствуясь пожеланиями к эксплуатации парной.

Есть 4 основных способа как организовать систему слива воды в бане: приямок, дренажный и сливной колодцы, грунтовая фильтрация. Все способы подходят под разные требования к эксплуатации бани.
