Устройство и принцип действия электрического конвектора — как работает конвектор

Электрический конвектор представляет собой эффективное отопительное устройство, способное обеспечивать оптимальный температурный режим в помещении. Доступная стоимость, надежность в эксплуатации, быстрое достижение и долговременное поддержание комфортной температуры сделали конвекторы популярными на рынке бытовых отопительных устройств. Рассматривая «устройство конвектора», это означает разбор и понимание принципа работы данного отопительного прибора.

Типы конвекторов

Выбор зависит от того, как работает конвекторный обогреватель. Это мощный прибор для обогрева больших площадей или переносная малютка для детской комнаты. Разделяются конвекторы по способу установки на:

• напольные – мобильные приборы, которые можно поставить в любой зоне дома, часто их устанавливают в офисах, магазинах и торговых центрах для быстрого обогрева;
• настенные, которые монтируются преимущественно под окнами для заслона от холодного воздуха, считаются самыми энергосберегающими, чаще всего подходят для домашнего использования;
• встраиваемые плинтусные используют для обогрева больших площадей, где невыгодны более компактные и слабые приборы.

Встраиваемые конвекторы хотя и считаются мощными, но применяются не так часто. Причина в том, что под такое устройство электрического конвектора необходимо специальное планирование при строительстве дома или подготовка в полу ниш и решеток для воздухообмена.

Как это работает?

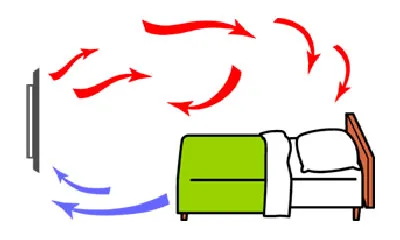

Электроконвектор создает циркуляцию воздуха в помещении, прогревая его.

Вне зависимости от модели или типа принцип работы электрического конвектора заключается в следующем: поток холодного воздуха нагревается, проходя через горячую поверхность (обычно это ТЭН). Теплый воздушный поток поднимается, а при остывании воздух опускается и проходит новый цикл.

Куда устанавливать

Конвектор бесшумен в работе, поддерживает точную температуру, не сжигает и не иссушает воздух, поэтому отлично подходит для домашнего использования. Поскольку устройство боится сквозняков и помещений со слабой изоляцией, оптимальное решение – спальня, детская или гостевая комнаты. Здесь обогреватель обеспечит плавный набор температуры и ее продолжительное подержание в экономном режиме. Не рекомендуем устанавливать эту технику в складских помещения, летних домиках, гаражах, где сквозняки, не утепленные стены и окна, которые делают работу конвектора бессмысленной.

Обратите внимание, что для равномерного распределения температуры и комфортной терморегуляции важно подобрать верное место для монтажа. Чаще всего конвекторы монтируют под окном, что позволяет нейтрализовать поток холодного воздуха. Для комнат с высокими потолками используют дополнительные потолочные вентиляторы.

Устройство электрического конвектора

Стоит сразу оговориться, что разные модели могут отличаться в своем устройстве некоторыми блоками, но основные элементы остаются неизменными. Так, все электронагреватели состоят из:

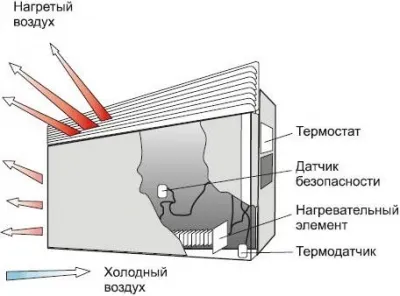

Как видно из рисунка, принцип работы электрического конвектора и его конструкция довольно простые.

• корпуса, выполненного из металла;
• ТЭНа (нагревательного элемента);
• различных датчиков (температурный, положения конвектора, датчик перегрева);
• панели управления;
• терморегулятора;
• решеток.

Корпус обычно выполняется из легкосплавного металла. Он выполняет защитную функцию, делается легким специально, чтобы уменьшить вес изделия. В него вставляются две решетки. Одна из них располагается снизу. Через это отверстие холодный воздух засасывается конвектором. Вторая находится спереди нагревателя в верхней его части. Через нее выходит уже нагретый воздух.

Воздух может попадать в электронагреватель как естественным путем (конвекция, когда при нагревании воздух поднимается вверх), так и принудительным. Часто в приборы устанавливают вентиляторы для увеличения подачи воздуха, тем самым увеличивают КПД конвектора. Такой принцип работы конвекторных обогревателей снижает нагрузку на теплообменник, что повышает надежность и долговечность устройства.

Термодатчик устанавливается в нижнюю часть нагревателя. Обычно он делает замер температуры каждые 45 секунд, после чего сигнал с результатом отправляется в блок управления, где электронный термостат включает или выключает прибор (в зависимости от показаний датчика).

Виды нагревательных элементов

Сердцем конвектора выступает ТЭН. В электрических моделях обычно используются три вида нагревательных элементов:

• монолитный;
• трубчатый с оребрением из алюминия;
• игольчатый.

Модели с монолитным ТЭНом рекомендовано ставить в спальне, так как они не издают ни каких звуков и не помешают отдыху.

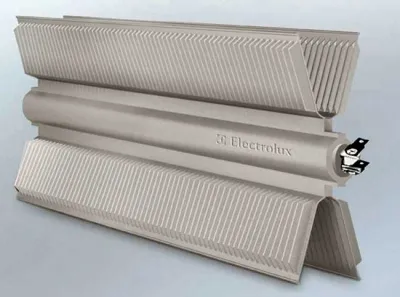

Особенностью нагревателя с монолитным ТЭНом является его бесшумность. Корпус в этом случае делается цельным (литым). Теплопотери данного прибора минимальны, поэтому он имеет высокий показатель эффективности.

В случае с трубчатым ТЭНом в качестве нагревательного элемента выступает стальная трубка, в которой натянута нихромовая нитка, а внутреннее пространство заполнено засыпкой-изолятором (теплопроводящей). На трубке закрепляются ребра, выполненные из алюминия, что обеспечивает прибору высокую теплопередачу и увеличивает степень конвекции. Нагреватели такого типа имеют большой срок службы, могут устанавливаться в ванной, но иногда издают треск.

Игольчатые ТЭНы состоят из диэлектрической тонкой пластины, на которую установлена покрытая изолирующим лаком нагревательная хром-никелевая нить. Конвекторы с таким нагревательным элементом практически мгновенно нагреваются и остывают, но их не стоит применять в помещениях с высоким уровнем влажности. Главным преимуществом приборов с игольчатым ТЭНом можно выделить доступную цену, но долговечными их не назовешь.

Электрическая схема конвектора

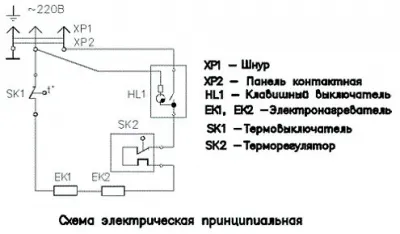

Как видно из рисунка, схема у электронагревателей такого типа довольно простая.

Прибор достаточно включить в сеть 220 В с помощью шнура, затем нажать на клавишу выключателя (она полностью отключает устройство от электрической сети, поэтому вилку можно не вынимать, а пользоваться кнопкой). Панель управления обычно представляет собой регулятор температуры. Также в цепь включены датчик безопасности, размыкающий цепь при перегреве, и терморегулятор, который выключает или включает конвектор в зависимости от температуры окружающей среды.

Дополнительные параметры

Вне зависимости от типа устройства конвекторы имеют следующие дополнения, облегчающие настройку и работу:

1. Электродатчик заботится о безопасности использования и отслеживает допустимую температуру. Этот элемент срабатывает и отключает прибор, когда достигается максимальная температура. После охлаждения датчик автоматически запускает устройство. Более продвинутые модели также имеют встроенный датчик опрокидывания – если прибор перевернулся, система выключается.
2. Терморегуляр – механический или программируемый элемент, который контролирует температуру нагрева. Чаще всего представлен в виде механического колесика.
3. Экран или воздушная решетка – подвижная или стационарная конструкция, которая направляет теплый поток в нужную область.
4. Вентилятор устанавливают на мощные модели, чтобы повысить эффективность обогрева и донести теплый воздух на максимально большую площадь.

Сколько тянет Электрический конвектор?

Электрический конвектор тянет электрическую мощность в зависимости от его мощности. Обычно мощность конвектора варьируется от 500 Вт до 3000 Вт. Это значит, что если у вас установлен конвектор мощностью 1000 Вт, то он будет тянуть 1 кВт электроэнергии. Кроме того, стоит учитывать, что конвекторы работают только во время отопительного сезона и не являются постоянными потребителями электроэнергии, если их выключать во время отсутствия в помещении.
