Устройство и ремонт рычажного смесителя для ванной
На текущий момент на рынке представлено обширное разнообразие сантехнических изделий. Особый интерес вызывают рычажные смесители для ванных комнат и кухонь благодаря их изысканному дизайну и оригинальным инженерным решениям.
Немного истории

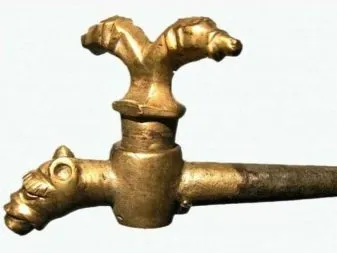

История водяных кранов и смесителей такая же богатая, как и история велосипедов. Еще в Древней Греции изобретатель Герон смастерил устройство, которое внешне трудно было назвать смесителем, но по своим функциям оно мало отличается от всех последующих образцов и моделей кранов. Как и с велосипедами, краны и смесители продолжали изобретать. В истории Римской Империи есть упоминания о кранах-смесителях. В ней говорится, что краны инженеров Рима в чем-то повторяли принципы кранов древнего грека, но уже в них были заложены принципы дизайнерского оформления бытовой техники, они отличались удобством и художественным вкусом.
Но в Средние века о кранах и гигиене забыли. Из-за отсутствия санитарных условий, появилось множество болезней и эпидемий, их действия привели к многомиллионным жертвам в Европе. Сохранить человечество должна была вода, чистота, санитария и личная гигиена. Тогда встала потребность в изготовлении кранов. Правда, эти приспособления были доступны исключительно богатым людям.
В конце XVIII века механик из Англии Джозеф Брама изобрел прибор, который стал ближе к смесителям. Он состоял из трех кранов: горячего, холодного и смешанного. Они функционировали до начала ХХ века, когда англичанин Уильям Томсон развил идеи Брама до двух вентильного смесителя. Совсем недавно эти важные приборы сантехники управлялись кранами-буксами. Они не исчезли, и часто появляются в стиле роскошного ретро, в бронзовом литом исполнении или в позолоченном виде.
Современные ванные комнаты как центры личной гигиены превращаются в роскошные комфортные помещения, отделанные со вкусом, оформленные дорогим дизайном, оснащенные самыми современными сантехническими приборами и оборудованием. Тяга к роскоши и тщеславие зажиточных людей приводит к появлению и приборов для ванной комнаты, различных по затратам и художественной ценности. Оформление с хорошим дизайном возможно для людей разного финансового уровня, включая даже бюджетный. Все это относится и к одному из важнейших элементов ванной – смесителю для подачи воды. Конструкторы, дизайнеры, инженеры и производственники создали не один десяток образцов высокого художественного уровня, которые при этом обеспечивают надежное выполнение своих основных функций.
Особенности

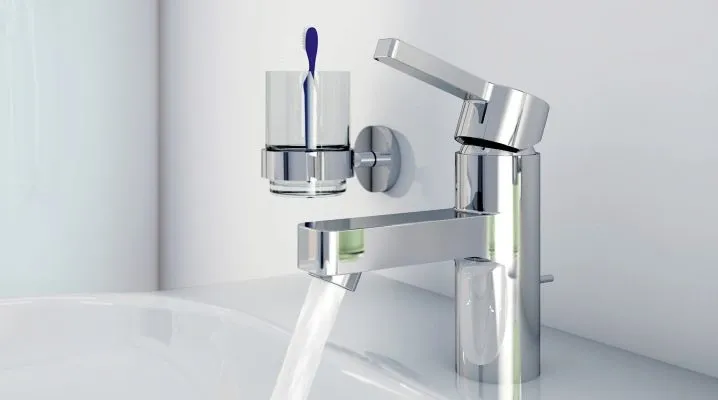

Для сокращения времени на моторику при проведении бытовых операций, связанных с водой, разработчики санитарной техники пришли к очень популярному сейчас однорычажному смесителю, имеющий картридж (вкладыш) в качестве главной детали, несущий главную рабочую нагрузку по смешиванию и подаче воды. Главная техническая характеристика вкладыша любого типа – это надежный плавный переход подачи и температуры воды. Эти приборы способны работать без заедания и подтекания многие годы.
Санитарная техника кухонь и ванн с ростом ее комфортности все больше приближается к изделиям художественной направленности. Разнообразные формы установки и способов подвода воды насчитывают десяток вариантов. Здесь можно найти встроенную в стены подводку, напольную стойку, вмонтированную в борта ванны, целую систему подачи воды нужной кондиции.
Формы элементов могут быть различными, от простых тяжелых бронзовых смесителей в стиле ретро, вычурных фигур в стиле барокко, до самых модерновых форм. Покрытие может быть хромом, используется серебрение и позолота. В общем, на все вкусы и финансовые возможности.
Плюсы
Эти образцы привлекательны несложным ремонтом, простотой монтажа, эффективностью и функциональностью, легкостью управления температурой воды на выходе из крана-смесителя. Это важно, потому что при настройке температуры в обычных кранах расход горячей воды, да и холодной тоже повышен.
Удобство управления подачей смешанной водой нужно многим пользователям ванн и душевых кабин. Особенно это касается людей с какими-либо недугами и пожилых. Управление температурой и подачей воды движениями одной руки повышает безопасность в процессе принятия душа или помывки в ванне. Плюсом также является возможность спрятать под современными формами смесителей главные узлы, от которых зависит работа крана-смесителя.
Минусы
На безотказную и долгосрочную работу смесителей влияет качество воды, особенно это касается дисковых картриджей, и керамических, и пластиковых. Возможно, понадобятся какие-то меры для очистки воды от посторонних примесей.
Возможность ремонта резко ограничена, он сводится к замене только небольшого числа деталей или всего картриджа в целом. Резиновые прокладки часто выходят из строя. Не всегда легко устанавливать желаемую температуру воды, но это больше относится к дешевым моделям, у которых небольшой угол поворота рычага.
Устройство конструкции
Однорычажный кран с дисковым картриджем устроен не так уж сложно.
Схема показана на рисунке. Итак, из чего он состоит:
- рычажок передачи усилия для движения пластины;
- винт для фиксации основного рычага;
- гайка для прижима вкладыша в установочном месте;
- сферическая гайка;
- картридж. Положение его пластин направляет потоки воды для смешивания и подает воду нужной кондиции на выход;
- корпус смесителя с посадочным местом вкладыша;
- излив (гусак). Его расположение может быть как продолжение крана-смесителя, так и отдельная часть.
Как он работает?
Картридж имеет подвижные пластины, связанные со штоком, и неподвижные, расположенные на дне узла. Пластины имеют отверстия особой формы, которые открывают или перекрывают входные отверстия для холодной или горячей воды, и отверстие для подачи на излив смешанной воды с требуемой температурой. Пластины притерты плотно почти до молекулярного состояния. При движении рычага в вертикальной плоскости хвостовик картриджа смещает подвижный диск таким образом, что открывается подача воды на излив. При вращении рычага вправо или влево открывается подача горячей или холодной воды.
Из-за плотного соприкосновения подвижных и неподвижных дисков повышены требования к состоянию воды. Попадание даже мелких частиц посторонних фрагментов нарушает стабильную работу дисков и приводит к преждевременному выходу из строя картриджа, а значит и смесителя. Поэтому вопрос фильтрации воды должен быть решен заблаговременно.
Системы фильтрации воды, используемой для нужд людей, иногда по финансовым затратам могут быть препятствием в установке кранов-смесителей повышенной комфортности.
Виды
По типу главного узла, формирующего режимы смешения и расхода воды, выделяют следующие типы приборов для ванны:
- однорычажный шаровый смеситель;
- дисковый металлокерамический с одной ручкой;
- дисковый пластиковый.
Основным элементом рычажного шарового смесителя является полый шар, который имеет два отверстия для прохода потоков воды и одно для выхода нужной воды на излив. Смешение воды происходит внутри полого шара, который прилегает к седлам из особой резины с добавлением фтора, из отверстий этих седел и подаются оба потока воды. Положение шарика определяется поворотом или вертикальным движением рычага, при этом совмещаются отверстия и вода, поступающая внутрь шарика, смешивается до требуемой температуры и подается на выход смесителя в объеме, заданном вертикальном положением рычага.
Схемы и принцип работы дисковых кранов одинаковы для металлокерамических и пластиковых пластин. Управление пластинами происходит штоком, на который одевается рычаг. Настенный смеситель, а также и все другие варианты имеют универсальный картридж, как главный элемент для комфортного выхода воды требуемой температуры. Починить картридж или сделать какую-либо регулировку невозможно, все заканчивается только заменой.
Смесители для ванны часто выполнены с переключателем на душевую лейку. Смесители этого типа можно устанавливать в ванной с душевой лейкой и в душевых кабинах. Конструкции таких смесителей немного усложняются, но не влияют на работу вкладышей как шаровых, так и дисковых.
Конструкции смесителей с картриджами имеют много общего. Но развитие производства, улучшение технологии, применение все более надежных материалов приводит к появлению более совершенной продукции. Например, разработчиками фирмы Kludi создан микрокартридж, с которым уже можно создавать миниатюрные модели смесителей. На этой основе были разработаны термостатические приборы с уменьшенными размерами и универсальной компоновкой.
Разработки итальянской компании Newform привели к появлению смесителей с картриджами, способными противостоять гидроудару с давлением 35 атмосфер. Известная компания Supergrif и часть других добиваются доведения до супергладкой поверхности дисков, применяя технологию полировки ультразвуком. Другие специалисты из Ideal Standart изобрели особый вкладыш, работающий с водой при предельно низком давлении. Этот прибор имеет еще одну микрокамеру с функцией буфера. Прочность поверхности пластин у картриджей компании Холдинг Grohe значительно увеличивается углеродно-кристаллическим напылением Carbodur.
Тонкости ремонта
Однорычажный (однорукий) смеситель с шаровым картриджем используется уже почти 40 лет. Простота и надежность таких кранов не создают в их работе больших проблем. Они чаще всего появляются из-за невысокого качества воды в городской сети, когда частички грязи постепенно оседают на резиновых седлах гнезда смесителя, на которые становится пустотелый шар.
Появились первые признаки плохой работы смесителя: шумит, скрипит, туго поворачивается рычаг, тогда он с легкостью разбирается.
Чтобы отремонтировать такой кран своими руками, нужно иметь под руками минимальный набор инструментов, а именно:
- отвертки разной формы;
- разводной ключ;
- трубный ключ;
- пассатижи;
- ключ-шестигранник для фиксирующего винта;
- чистая ветошь;
- жидкость WD-40.
Чтобы снять шаровый картридж, стоит выполнить следующие действия:
- снять пробку (синяя и красная);
- шестигранным ключом немного вывинтить прижимной винт;
- снять со штока основной рычаг;
- вручную открутить колпачок, чтобы его не смять;
- отвернуть прижимную гайку, снять под ней шайбу;
- за шток вынуть шар.
Под шариком размещены два седла с пружинками для плотного прилегания резинок к шарику. После разборки следует осторожно снять все отложения, очистить и протереть. Необходимо проверить состояние пружинок, при необходимости их надо заменить.
Можно переходить за обработку шарика. Если он из нержавейки, то его необходимо очистить до блеска. Если шарики из дешевого металла или пластмассы, то их лучше заменить на новые. Пластмассовые шарики под воздействием некачественной воды могут отслаиваться, теряя свою геометрию и гладкую поверхность, а во вкладышах из дешевого металла корпус пустотелого шара изнашивается до толщины стенки, при которой уже происходит ее деформация от обычных действий по подаче воды через кран-смеситель. Необходимо собрать весь узел в обратном порядке.
Однорычажный прибор с поворотным «гусаком» пользуется большим спросом. Поворотный «гусак» очень часто меняет свое положение от ванны до умывальника. Со временем ослабляется накидная гайка и может появиться течь. Достаточно немного подтянуть гайку, хотя, возможно, потребуется сменить прокладку, которая из-за расхода смазки иногда теряет эластичность.
Пластины картриджа из керамики, несомненно, служат намного дольше, но ничто не вечно, и у них появляются сколы, износ прилегающих поверхностей и даже разрушения, что может привести к нестабильной работе и даже к полному отказу. Картриджи не ремонтируют, поэтому необходимо знать, как происходит их замена.
Неисправности вкладыша проявляются следующими действиями:
- не смешиваются потоки горячей и холодной воды, из «гусака» вытекает вода только одной температуры;
- вода не подается при любом положении рычага;
- температура воды на выходе колеблется самостоятельно;
- очень слабая подача воды;
- кран открыт, вода подается, но перекрыть ее уже не получается;
- из-под рычага постоянно протекает вода;
- рычаг поворачивается только с приложением усилий.
На выполнение функций и состояние смесителя в значительной мере влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Установка различных фильтров очистки продлевает срок надежной эксплуатации вкладыша, а значит и смесителя в целом.
Вкладыши могут не только изнашиваться, но иногда и ломаться по таким причинам, как:
- при производстве использовались материалы, не соответствующие стандартам;
- неаккуратные действия с рычагом (удары, сильные нажимы в конечных положениях);
- частые гидроудары в системе;
- плохое качество воды;
- некачественные фильтры или их отсутствие.
Как видно, рассчитывать на вечную работу приборов смешения и подачи воды и особенно вкладыша не приходится, поэтому со временем придется заменить картридж на новый. Можно выполнить любую работу успешно, если мастер имеет хороший инструмент и умеет им пользоваться.
При замене картриджа понадобится небольшой комплект инструментов. Приобретенный новый вкладыш может не подойти по посадочным местам и размерам, поэтому лучшим вариантом будет представление в магазине снятого вкладыша и покупка еще в запас.
Советы
Специалисты рекомендуют придерживаться нескольких советов при покупке и эксплуатации однорычажных смесителей для ванной.
- При покупке стоит выбирать латунные тяжелые смесители. Они более прочные и прослужат довольно долго. А вот силуминовые смесители характеризуются коротким сроком эксплуатации.
- Чтобы уберечь смеситель от поломок, которые поддаются ремонту, следует установить фильтры для очистки воды.
- После замены вкладыша и проверки работы иногда обнаруживается, что все равно проблема с протеканием осталась нерешенной. В подобных случаях необходимо аккуратно разобрать смеситель. Необходимо вытащить вкладыш и тщательно проверить все его поверхности. Могут оставаться посторонние частицы скрытого характера, которые при первых испытаниях не выявились, а затем оказались между дисками или на шарике. Возможна и неточная посадка вкладыша в рабочее гнездо и недостаточный его прижим гайкой. Этой прижимной гайкой можно и испортить вкладыш, если прикладывать большие усилия, прижимая ее.
- В процессе работы со смесителем необходимо стараться управлять рычагом крана, избегая ударных воздействий. Все движения должны быть плавными. Следует стараться не нажимать сильно на рычаг в его конечных положениях.
- При подключении смесителя к водопроводной сети необходимо проследить за соответствием указателей «горячая» и «холодная» на пластиковой пробке с подведенными трубопроводами. Конечно, лучше поменять положение пробки, чем присоединение трубок.
- Все приборы сантехники рассчитаны на определенный срок службы, который зависит от условий их использования. Продлить его можно за счет повышения качества водопроводной воды с помощью фильтров, а также благодаря регулярной профилактики, которая заключается в своевременной разборке, чистке и замене уплотнителей. От состояния уплотнителей зачастую зависит и вся безотказная работа сантехнических узлов. Применять нужно стандартные заводские элементы, материалы которых соответствуют требованиям Российских ГОСТов и стандартам ЕС.
Краны-смесители отечественных производителей немного уступают по параметрам зарубежным брендам, но некоторые преимущества все-таки есть. Они значительно дешевле иностранных смесителей, для них намного проще найти запасные части. Очень важно, что российские смесители приспособлены к той воде, которую подают наши сети, не забиваются теми примесями, которые непригодны для дорогих брендов.
Конечно, дорогие краны-смесители выполнены из более качественных материалов, но иногда за их богатым и помпезным видом может появиться и подделка. Поэтому говорят, что дороже – это не значит надежней. К покупке новых кранов необходимо относиться очень серьезно и ответственно. Стоит прислушаться к советам и отзывам тех, кто уже имеет опыт в их ремонте и замене.
О том, как отремонтировать своими руками однорычажный смеситель, смотрите в видео ниже.
Где лучше установить смеситель в ванной?
Место установки смесителя в ванной комнате зависит от дизайна и размеров ванны, а также от личных предпочтений и удобства использования. Обычно смеситель устанавливают на стене над ванной или на боковой поверхности ванны.
На стене над ванной: Установка смесителя на стене над ванной — наиболее распространенный вариант. В этом случае смеситель находится на удобной высоте и позволяет легко регулировать температуру и напор воды.
На боковой поверхности ванны: Если ванна имеет широкую поверхность, то смеситель можно установить на боковой поверхности ванны. Это позволяет сократить расход воды и уменьшить шансы на протекание воды, так как длинный шланг душа не нужен.
В любом случае, расстояние от смесителя до ванны должно быть достаточным, чтобы обеспечить удобство использования и предотвратить брызги воды на стену или пол. Обычно рекомендуется устанавливать смеситель на расстоянии от 10 до 30 см от края ванны.
