Устройство камина в доме: монтаж

Мечта каждого садовода — иметь камин в своей гостиной. Следует рассмотреть, как самостоятельно оборудовать камин в деревянном доме. Если камин устанавливается в нежилом помещении, можно не волноваться о том, что загрязнение, которое может возникнуть во время строительства, попадет на соседние предметы. После завершения строительных работ они легко убрать. Рабочее место можно просто убрать.

Содержание:

• Монтаж камина в деревянном доме
• Как сделать основание камина в доме?
• Как выложить «под» камина
• Укладка топки и установка дверцы
• Устройство кожуха дымохода

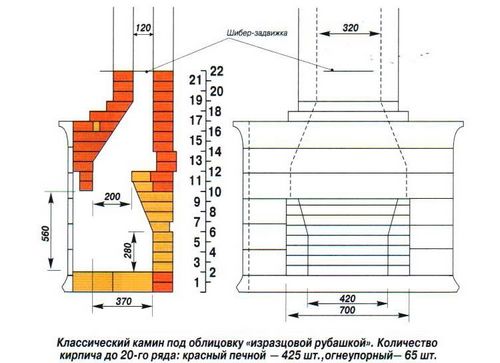

Схема кладки камина.

Монтаж камина в деревянном доме

Идеальным вариантом будет монтаж камина в деревянном доме возле капитальной стены. Около наружных стен, а также в довольно маленьких комнатах, где притока воздуха недостаточно, монтаж каминов запрещен.

Устройство печи в деревянном доме требует применения современных теплоизоляционных материалов. С помощью качественных материалов необходимо заполнить пространство между стеной дома и камином. Облицовка стены кирпичом станет альтернативным решением проблемы.

Установка камина невозможна без предварительной подготовки фундамента. Если участок для камина не был предусмотрен во время составления проекта дома, необходимо помнить, что деревянные перекрытия просто не выдержат вес готовой конструкции. Сверху фундамента рекомендуют уложить негорючий материал. Кожух над камином внутри обшивают фольгированной изоляцией, там же происходит установка гипсокартонной перегородки на том участке, где будет размещаться решетка камина. Монтаж каминов в деревянном доме требует соблюдения расстояния между потолком и перегородкой, которое должно быть как минимум 0,5 м.

Наибольшую пожарную опасность в деревянном доме таит дымоход.

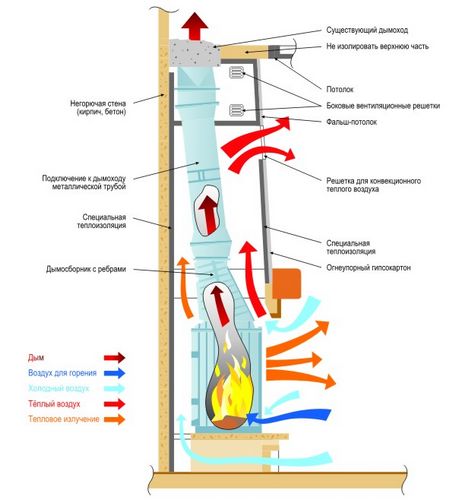

Схема устройства камина.

Рекомендуют установить его в смежном помещении и придерживать круглые и эллиптические формы дымохода.

Установка камина в деревянном доме еще подразумевает меры по предупреждению попадания искры на пол. Перед камином лучше положить слой базальтовой ваты, который укрыт листом металла. В ином случае, топку от помещения отделяют с помощью специальной дверцы из жаропрочного стекла.

Монтаж камина в деревянном доме заставляет позаботиться о возможности усадки. Потому рекомендуется оставлять 15 см зазор между верхней частью камина и потолком.

Список необходимых материалов и инструментов:

• 500 шт. кирпича марки М-150;
• 50 шт. огнеупорного кирпича;
• 5 мешков печной смеси для укладки;
• стекло-магниевый лист, толщина которого 12 мм;
• каминная дверка;
• дымоход из сандвич-панелей, длина которых 3 м;
• печная лента для укрепления фурнитуры;
• 8 металлических уголков на 50 мм;
• дымоходная вьюшка;
• гипсокартон и профиль;
• маркер;
• нож;
• канцелярский нож;
• крестовая отвертка;
• металлические уголки;
• строительный уровень.

Вернуться к оглавлению

Как сделать основание камина в доме?

Схема кладки углового камина.

Чтобы обезопасить дом от весеннего вспучивания грунта, необходимо положить металлические уголки под первый ряд цоколя камина.

Обязательно необходимо оставить промежутки между кирпичами, чтобы потом залить их цементной стяжкой.

Когда металлические уголки расставили и в них уложили кирпичи, заливают их сверху цементным раствором и разравнивают его. Густота раствора, которая необходима для данных работ, примерно сопоставляется с густой сметаной. Этого будет достаточно для того, чтобы раствор проник во все пазы между кирпичами, притом он не должен уходить из швов. Если будут излишки воды в растворе, то они в дальнейшем могут привести к его растрескиванию.

Помимо того, что цоколь выступает в роли каркаса камина, при помощи него также выполняют выравнивание «горизонтальности» конструкции. Делается это преимущественно раствором. После того как выполнена кладка цоколя, необходимо дать 2 дня на то, чтобы он окончательно схватился.

Вернуться к оглавлению

Как выложить «под» камина

«Подом» в печи называются первые ряды кладки. Это начальные ряды. Потому к ним предъявляют особые требования. Первый ряд необходимо четко вымерить таким способом, чтобы его основанием являлся прямоугольник с равными диагоналями. На него будут устанавливаться все последующие ряды. Камин не будет иметь длинные воздуховоды. Состоять он будет из поддувала, топочной камеры, вытяжной трубы и кожуха дымохода.

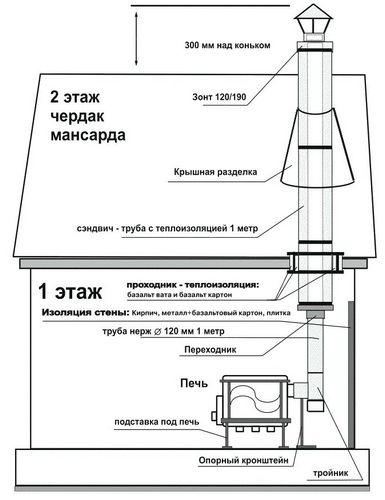

Схема дымохода камина.

Камин делается пустотелым, между внешними стенками и топочной камерой делают воздушный карман. Потому керамический кирпич не соприкасается с топочной камерой и для выполнения работ вполне подойдет М-150.

Чтобы сделать камин собственными силами, предлагается поступить таким способом — первый день работ необходимо потратить на подготовку материала, а потом приступать к самой укладке.

Межкомнатную перегородку выполняют из сандвич-панелей. Сделаны они из негорючих материалов и потому для камина делается минимальная дополнительная теплоизоляция, которой выступит вертикальная доска, обтянутая базальт картоном и прикрепленная к месту пропила.

Вернуться к оглавлению

Укладка топки и установка дверцы

Необходимо убрать стекло с дверцы перед тем, как начнется ее устройство в камин. Это разрешит избежать непредвиденных затрат для восстановления стекла при форс-мажорных обстоятельствах.

Затем при помощи обычной скрутки нужно прикрепить 4 куска печной ленты к дверце. Нужно обратить внимание на то, что у такой печной фурнитуры имеются достаточно крупные размеры (50*50 см) и для ее укрепления нужна большая длина печной ленты — не меньше 0,5 м на каждый угол.

Укладку в камине выкладывают в виде обрезанной буквы V, без острого конца. У каминов с подобной камерой горения дров намного быстрее происходит теплоотдача в комнату. Когда делают камин своими руками, необходимо особое внимание уделять тому, что ни одному краю топки не нужно соприкасаться с кирпичной кладкой. Должны быть между ними промежутки для конвекционных потоков воздуха.

В месте стыков между шамотными и керамическими кирпичами нужна укладка базальт картона в целях уменьшения теплопередачи керамическому кирпичу.

4 ряда шамотного кирпича, который положен на торец приблизительно соответствуют 7-ми рядам кладки обычного кирпича. Потому к верхнему краю дверцы они совпадут. Размечают стекломагниевый лист по размерам, которые совпадают с размерами воздушных карманов камина и делают напуск по 2 см на каждую сторону. Устанавливают ее на кладку таким способом, чтобы получилась ровная плоскость, которую покрывают печным раствором. Стекломагниевый лист может выдерживать температуру до 1000 °С, потому можно за него не опасаться.

Наполняют карманы боем кирпича, верхний край стягивают раствором, укладывают СМЛ лист и заново наносят раствор. Теперь при топке камни в каменке печи будут сдерживать тепло.

Спереди за лицевой стороной дверцы укладывают металлический уголок и по нему ведут стяжку ряда над дверкой. Именно в нее прячут верхние печные ленты от дверцы.

Вернуться к оглавлению

Устройство кожуха дымохода

Кожух дымохода является не только местом, внутри которого идет дымоход, а также и элементом декора всего камина. В 3-м ряду кладки над дверцей отступают на ¼ часть кирпича, чтобы через 8 рядов кладки выйти к укладке трубы.

Задняя стенка камина является в то же время и межкомнатной перегородкой. Ведут ее кладку очень просто — поднимают ряды по схеме перемычки одного с другим.

Осталось дождаться, чтобы кладка полностью просушилась, чтобы насладится всей красотой камина.
