Утепление и крепление стропил крыши бани | Иллюстрации на примере

При выборе покрытия для крыши бани из бревен наилучшим вариантом будет натуральная черепица. Ее высокий вес сократит время усадки сруба и защитит бревна от возможной деформации, что делает ее предпочтительным решением для обеспечения надежной крыши бани.

Задание на строительство кровли для бани

Требуется установить стропила на баню, а также сделать утепленную крышу по норвежской технологии.
Сруб 4*5, кровля общая 40 кв, утепленная 20 кв. дымоход — 1 штука 38*38 см. Стропила черновые под временной кровлей стоят.
Требуется сделать следующие работы:

• демонтаж временной кровли;
• установка стропил в уровень;
• штробы по периметру сруба для скрытого потолка снизу вверх потолок- имитация бруса;
• пароизоляция коротоп;
• утепление потолка;

Материалы

• мембрана ваби;
• обрешетка,черепица «Забудова»;
• водосточная система,открытая подшивка,обход трубы;
• подшива свесов — вагонка, сверху по стропилам;
• основной материал (кровля, пленки, дерево, доборка) есть.

Приветствуется знание технологии монтажа стропил на баню, опыт выполнения подобных работ. Технологией выполнения и контроля работ клиент владл, контроль качества жесткий. Портфолио выполненных работ, приветствуются отзывы и контакты реальных заказчиков Договор, гарантия.

Для получения консультации оставьте ваш номер телефона

День 1-й. Демонтаж временного кровельного покрытия

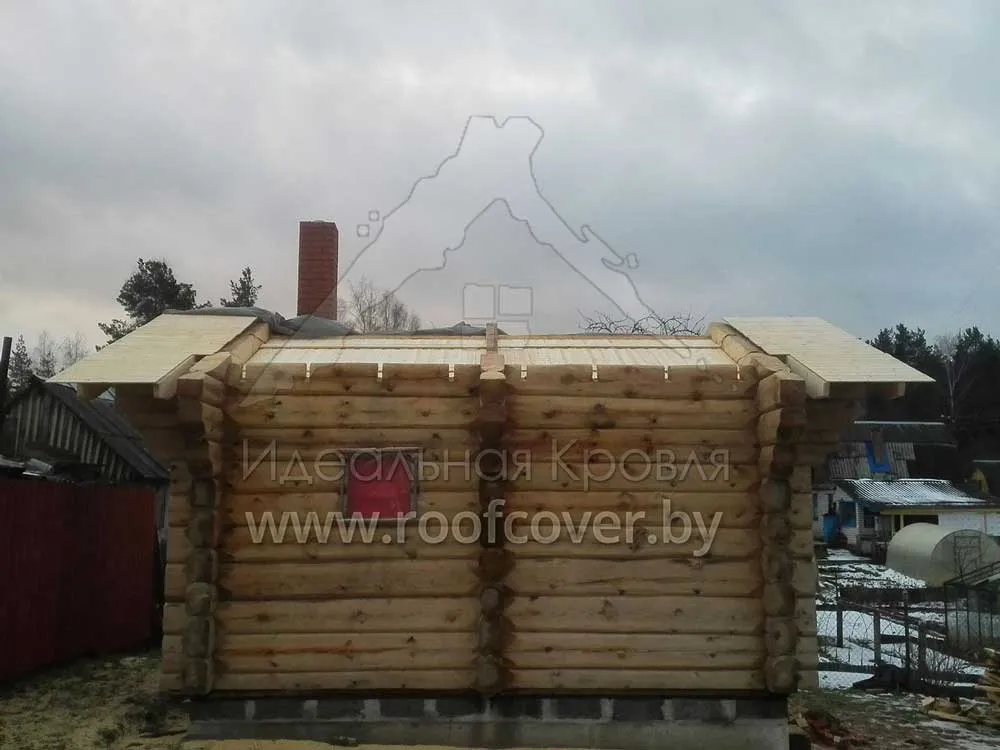

На момент начала работы баня выглядела следующим образом (см. фото ниже).
Крыша стоит временная, накрытая пленкой и рубероидом для защиты от дождя и снега.

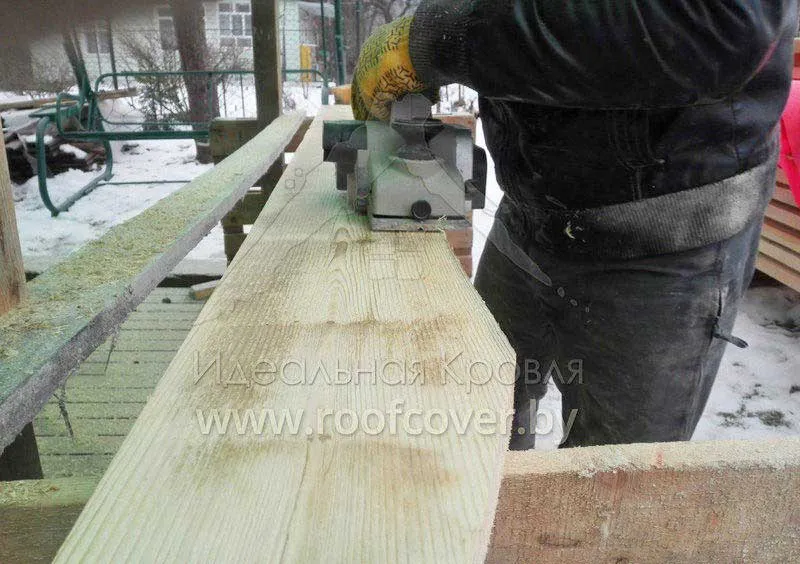

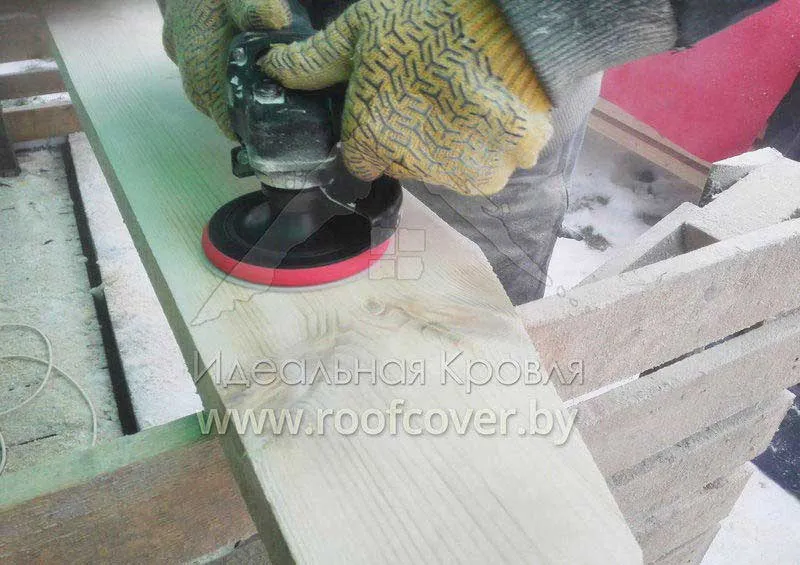

Снятые стропильные ноги фугуем рубанком, делаем декор зарез, снимаем все фаски, тщательно шлифуем (дерево сухое) с выделением структуры дерева и сучков. Подготовленные стропила, обрабатываем защитным бесцветным составом. В последующем, когда клиент определится с цветом подшивки, он легко покрасит стропила и щит вагонки в нужный цвет.

Заказчика интересовало два вопроса:

1. Как соединять стропила для бани между собой и с элементами сруба (коньковым бревном и верхними бревнами стен);
2. Как обеспечить в дальнейшем изящную стыковку наклонного потолка бани с вертикальными бревенчатыми стенами.

Стропильная система для бани отличается от классических схем наслонных и висячих стропил, которые мы описали в статье про виды стропил. В первые годы своей жизни сруб дает усадку в 5-10% своей высоты. В ходе усадки мансардного этажа стропила должны плавно скользить вдоль слег и верхних бревен стен, на которые стропила опираются. Неподвижное соединение стропил допустимо только с коньковым бревном.

У конька стропила могут соединяться между собою встык или внахлест. Для соединения стропил лучше использовать стальные пластины с болтами, в крайнем случае – гвозди. Применение саморезов нежелательно, поскольку они сравнительно хрупки и могут не выдержать большую нагрузку.

1.Как соединить стропила для бани

Главным момент в стропильной системе бани – является использование подвижных соединений («скользяшек»), скрепляющих стропила и верхние бревна стен (на слегах стропила не фиксируются, а лежат просто под своим весом).

Подобное соединение в современном исполнении представляет собой уголок, закрепляемый на бревне, и, соединенную с уголком направляющую линейку, которая крепится к стропилам и позволяет им перемещаться относительно уголка.

День 2-й. Установка стропил для крыши бани

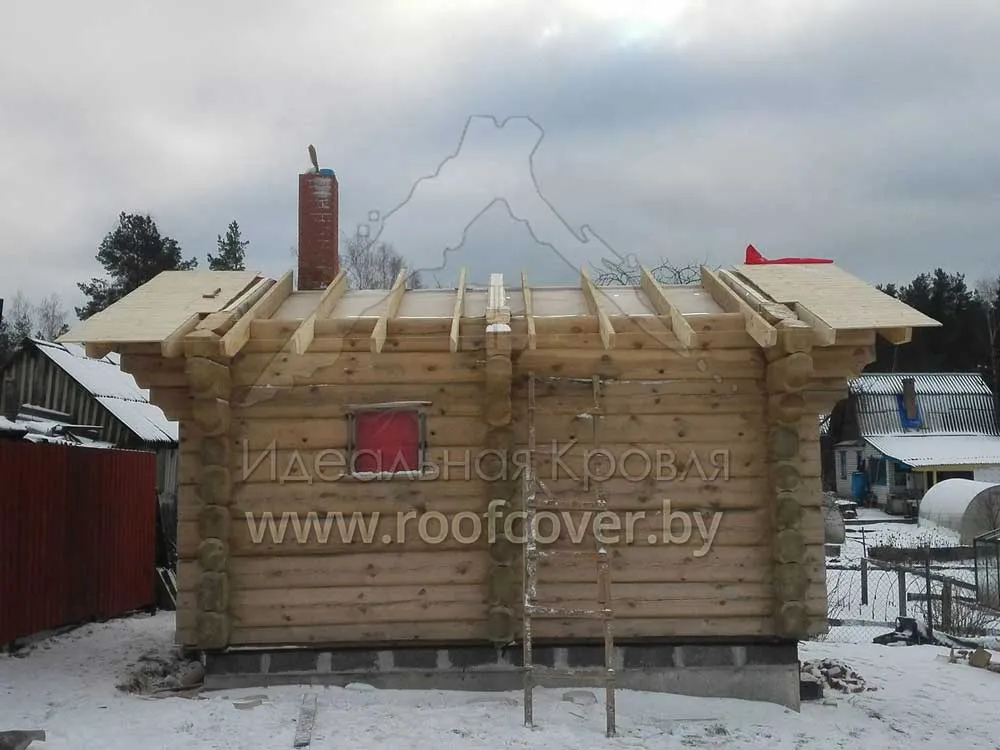

Установили крайние стропильные ноги, проверили плоскость ската. В качестве крепежа в коньке будут использоваться металлические пластины соединенные между собой шпилькой, а на бревне стены — скользящие опоры для стропил. По верху стропильных ног начали монтаж щита вагонки, выполняющего роль декоративной открытой подшивки.

Правильная установка этих элементов крайне важна, иначе может «зависнуть» вся крыша бани, что приведет к плачевным последствиям. На что нужно обратить внимание:

• направляющая линейка должна крепиться параллельно стропилам;
• под уголок на бревне обычно готовится площадка, сам уголок должен быть строго перпендикулярен линейке, а значит и стропилам;
• уголок должен быть расположен в нижней части линейки, обеспечивая возможность стропилам скользить вниз на 7-8 см;
• шурупы, закрепляющие уголок, не должны проникать в стропила.

Как обеспечить изящную стыковку наклонного потолка бани

Красиво и надежно соединенить потолок бани можно двумя способами. Если вы планируете укладывать утеплитель сразу и формировать кровельный пирог снизу вверх, то лучше воспользоваться норвежским способом. При этом в стенах делается пропил и в него последовательно укладываются облицовка потолка мансарды, пароизоляция, стропила, между ними утеплитель, потом сверху гидроизоляция, еще выше обрешетка и, в заключение, выбранный кровельный материал.

Если вы решили сначала возвести саму кровлю, а позже (например, после основной усадки сруба) сформировать оставшуюся часть кровельного пирога (т.е. формировать его уже сверху вниз), то стоит использовать немецкую технологию. В этом случае, после монтажа стропил, во всех внутренних стенах, параллельных фронтону, выпиливаются пазы, параллельные нижним краям стропил. Ширина паза берется равной толщине материала, которым планируется обшить потолок.

Надежная крыша не беспокоит тех, кто живет под ней, а потому для заказчика, строительство кровли является важнейшим этапом. Заботы застройщика не заканчиваются выбором правильного, надежного и долговечного материала, это только начало большого путь

Заказчик решил использовать Норвежскую технологию возведения кровли — «снизу вверх»

Т.е. последовательно выкладывается внутренний потолок, пароизоляция, стропила, между ними утеплитель, поверх гидроизоляция, обрешетка и черепичная крыша. Чем мы и занялись далее.

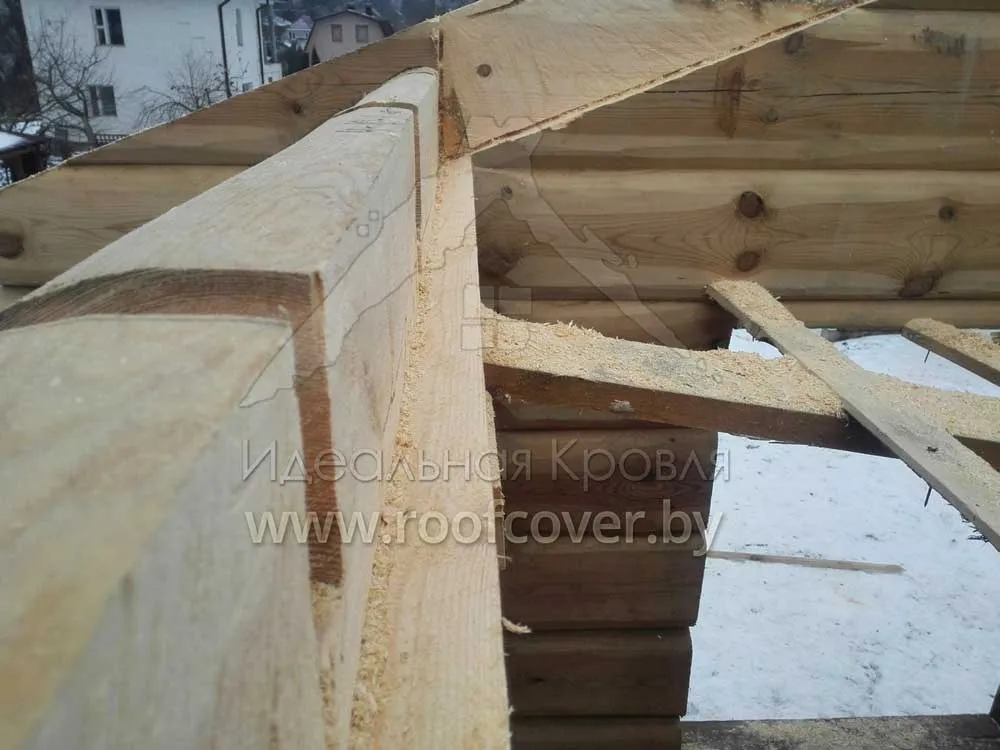

Весь процесс начинается с долгой и точной разбивки всех резов. Относительно низа стропильных ног, уровень штроб был опущен на толщину имитации бруса ( материал потолка бани ) с учетом всех скрепляющих элементов. Были выпилены в коньке, фронтонах и нижнем бревне штробы, являющиеся единой плоскостью.

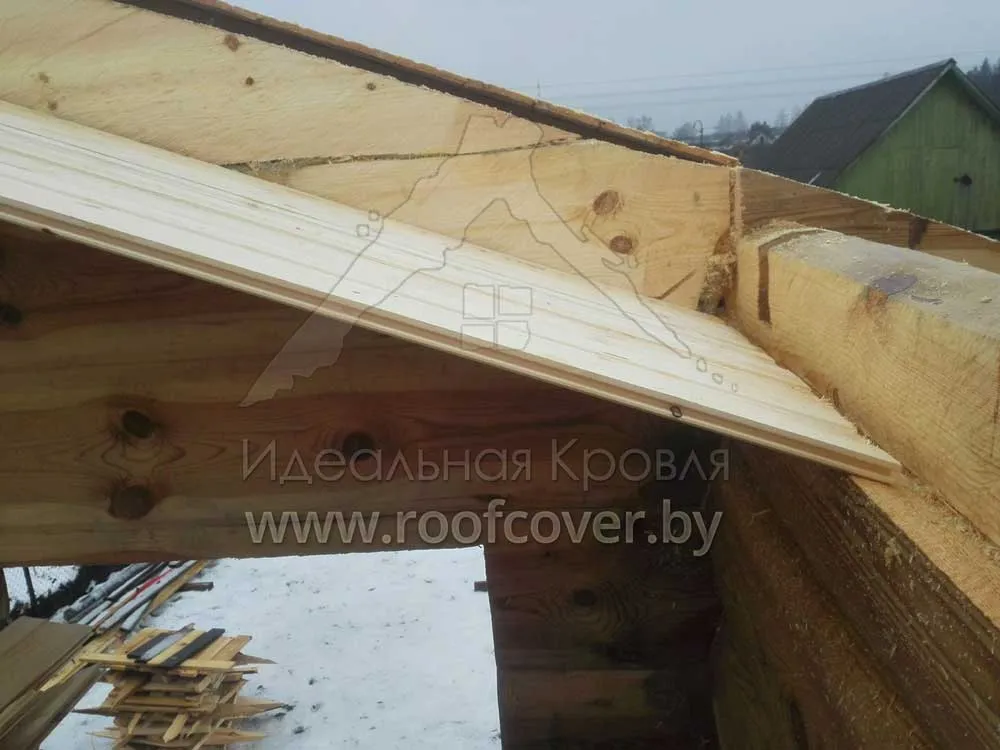

Начинаем формировать будущий потолок бани. Собираем потолок из имитации бруса, и укладываем его в ранее подготовленные штробы, внизу оставляя необходимый зазор. При такой конструкции создается единая конструкция, которая равномерно перемещается при усадке сруба. Во-вторых, Вы сразу получаете весь кровельный пирог и напрочь забываете о крыше.

Получается вот такой очень красивый потолок, не требующий больше ни каких дополнительных работ внутри помещения.

Конечно, есть менее трудоемкие варианты: фигурно обрезать вагонку (огибая бревна) или разместить декоративные уголки в местах стыка потолка и фронтонных стен. Но это не очень хорошо. Во-первых, вагонка тоже усыхает и в будущем образуются щели, во-вторых, крыша вместе с потолком бани будет перемещаться вследствие усадки сруба и фигурно вырезанную вагонку может просто оторвать, в-третьих, декоративные уголки хорошо смотрятся на ровных стенах, а на бревенчатых, – не очень.

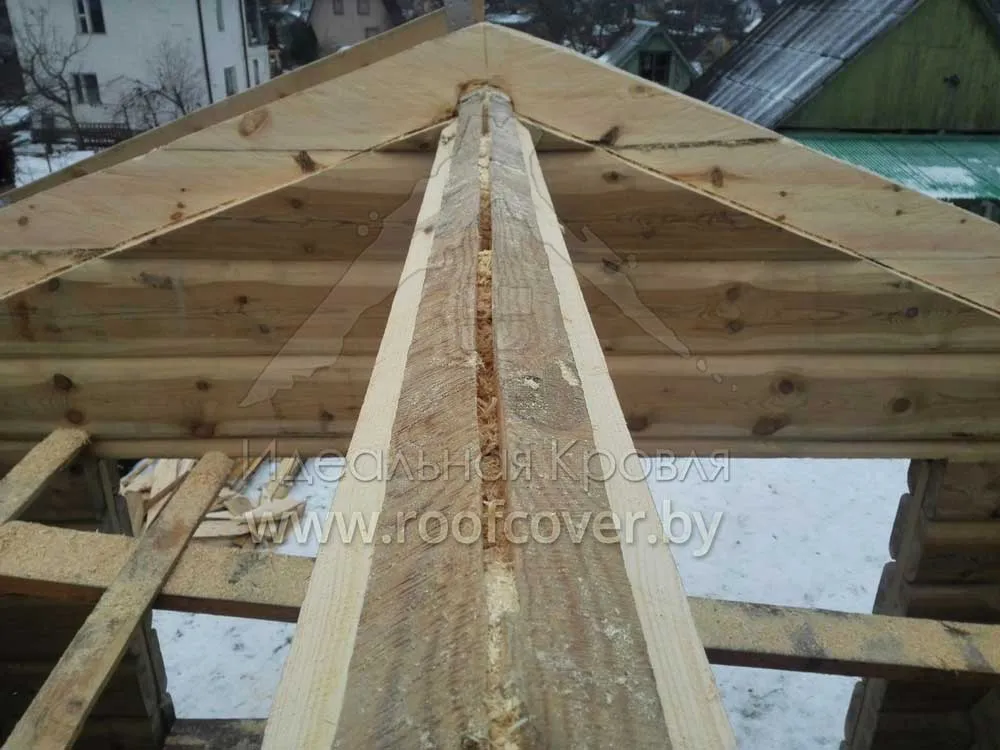

а стенах фронтонов, в коньке и нижнем бревне делаются выпилы, на эти выпилы укладывается щит из имитации бруса. Почему эти выпилы так велики? Потому, что бревна имеют круглую форму и нужно паз сделать таким, чтобы в местах стыка венцов не было видно края созданного щита потолка. Монтируем весь потолок, делаем поперечные схватки. На коньке, доски имитации бруса будущего потолка жестко крепятся к коньковому бревну на тоненькие финишные гвозди, которые не будут являться препятствием для движения крыши и служат лишь для начального крепления досок (после этого доски будут стягиваться между собой, с поперечными перемычками.

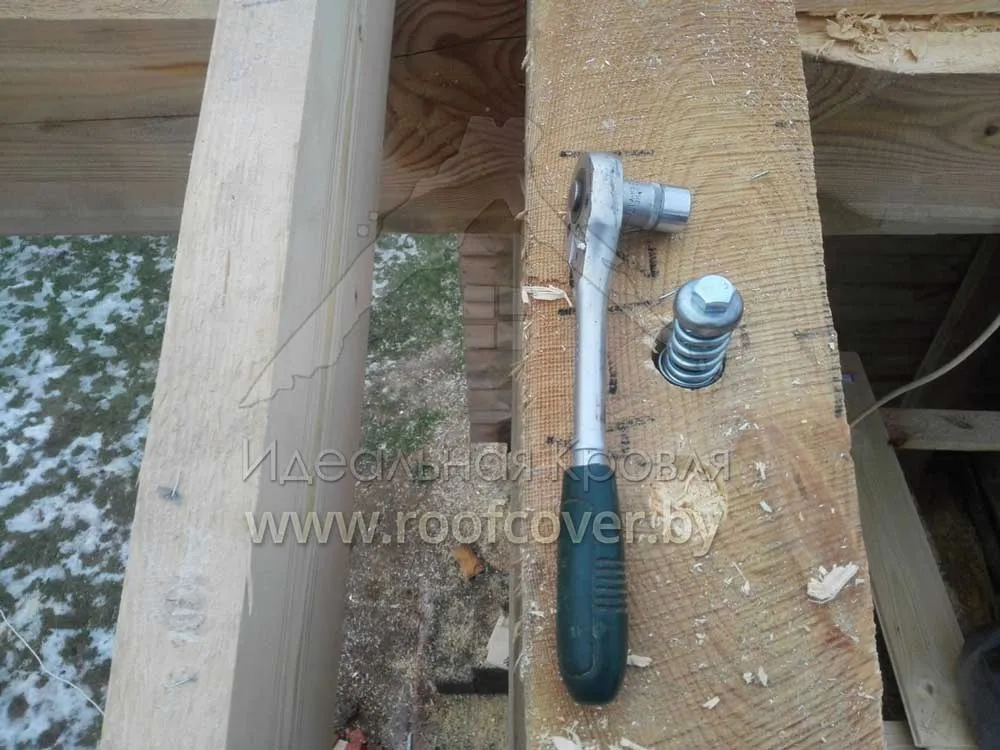

Закрепляем верхние бревна на фронтонах на узел-сила.

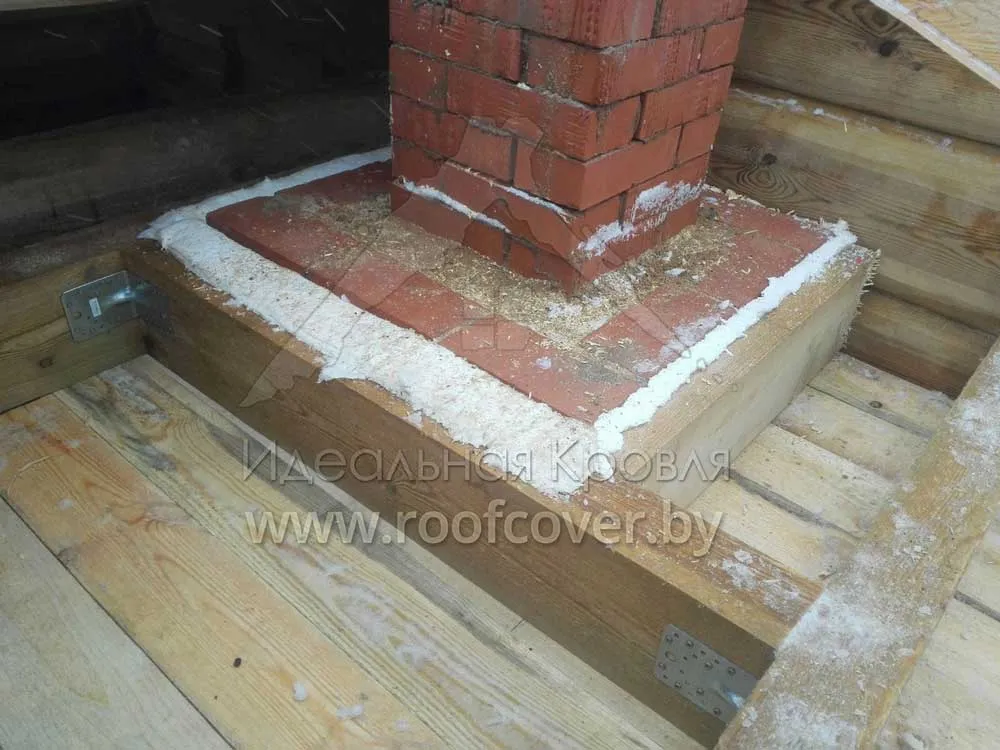

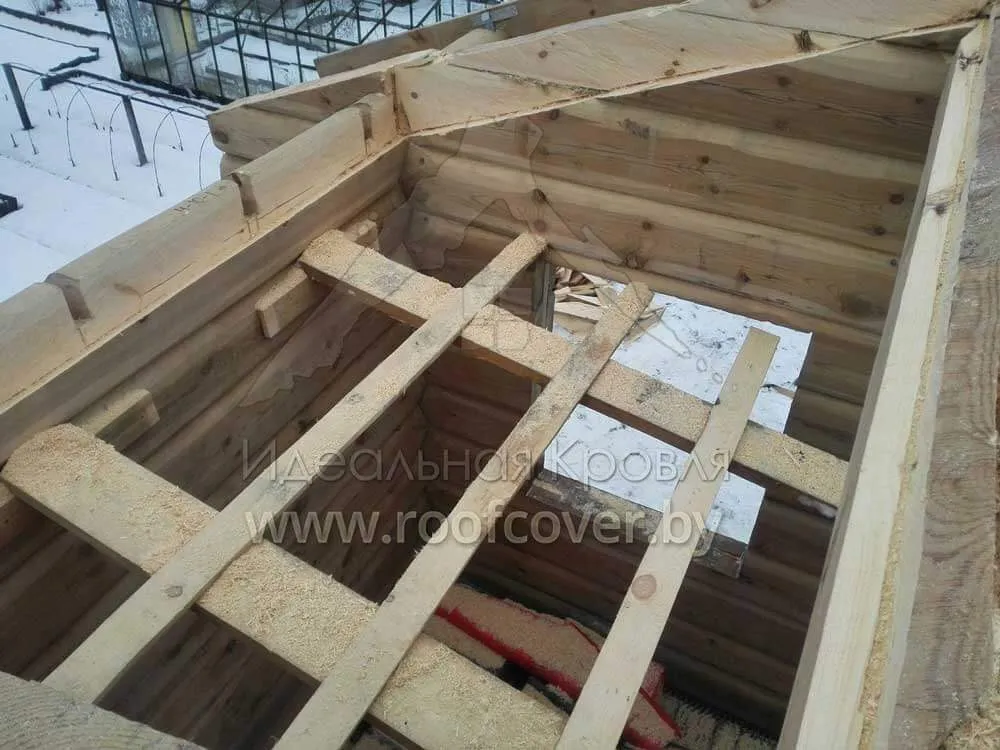

Заранее в парилке, где печь, делаем каркас для будущего потолка ( в парилке потолок будет в горизонте ) обходим каркасом трубу и изолируем дерево-кирпич негорючим материалом.

День 3-й. Утепление крыши бани

Материал: пароизоляции COROTOP и утеплителя PAROC

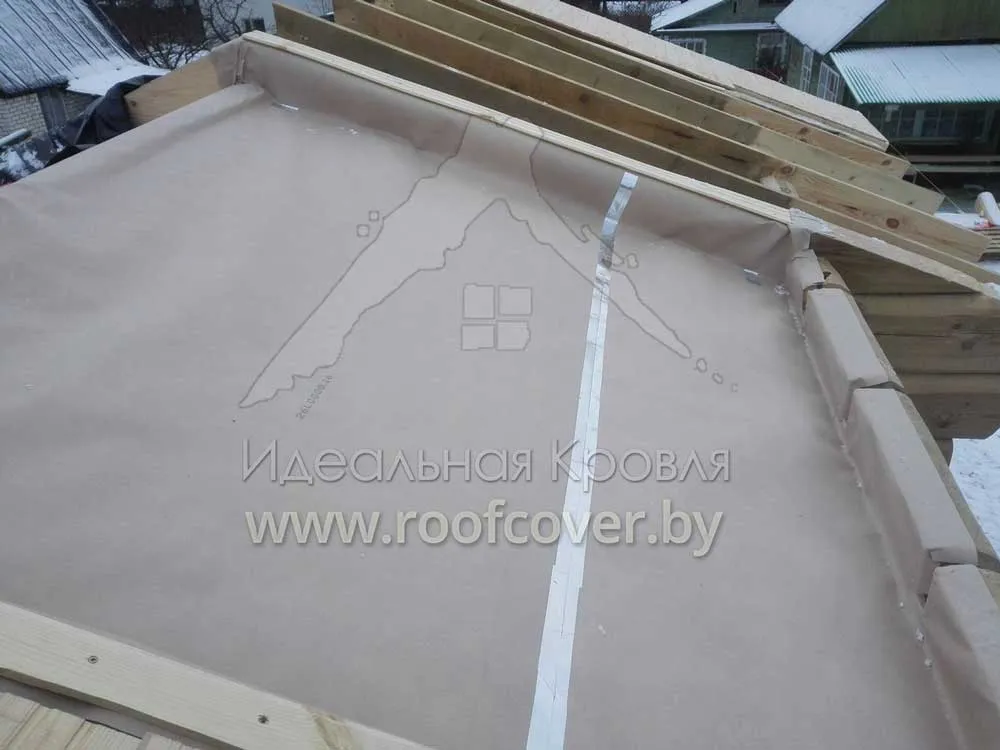

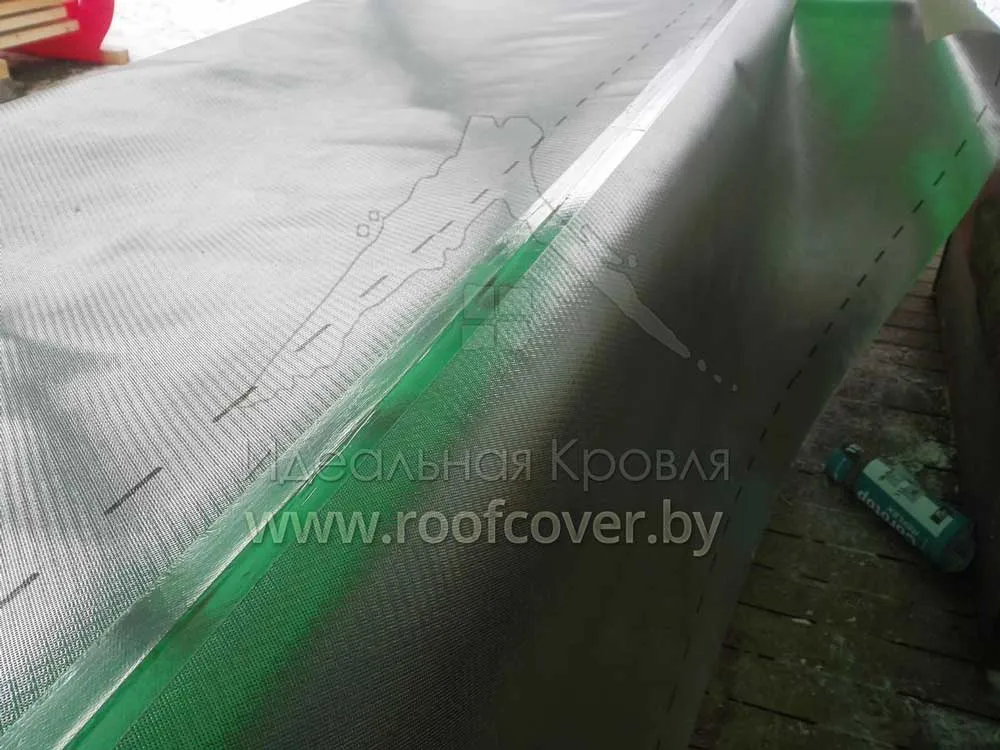

Готовим паропленку (Сorotop Reflex Alu (пароизоляция)), проклеиваем заранее все стыки.Ведь утеплитель в кровельном пироге должен оставаться сухим.

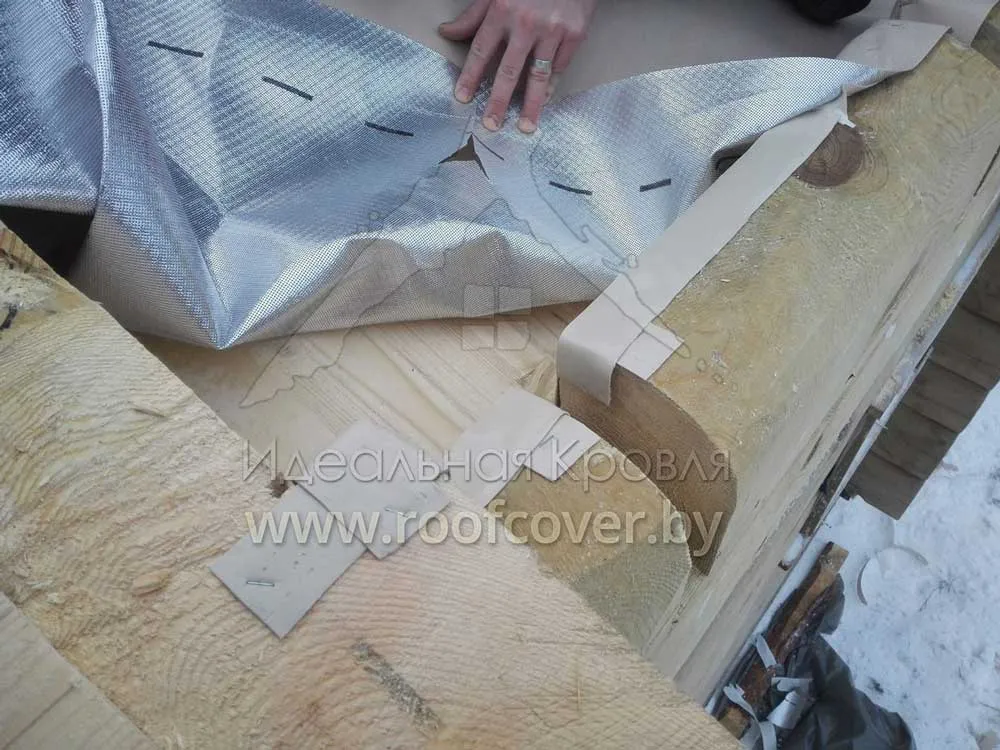

По всему периметру монтируем бутил-каучуковую ленту, и приклеиваем паропленку к дереву, фиксируем все скобами, на фронтонах прижимаем рейкой.

Крайние стропильные ноги были уже выставлены ранее, плоскость проверена. Теперь после монтажа потолка и укладки пароизоляции, монтируем оставшиеся стропильные ноги в свое положение.

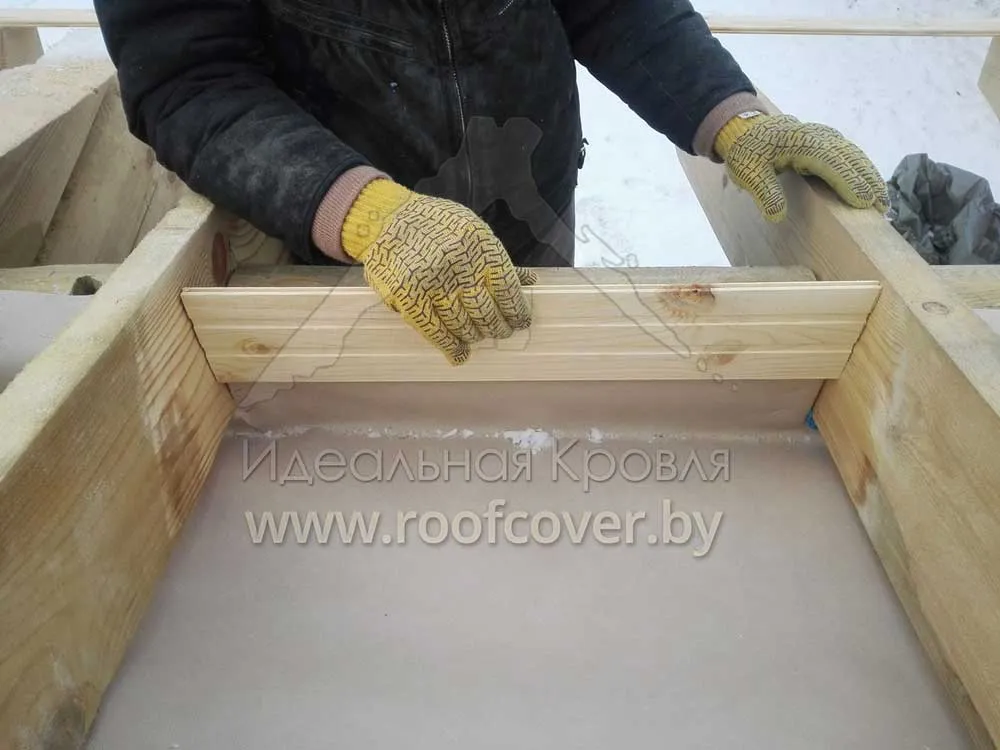

Монтируем упоры для утеплителя, да и просто нужно закрыть получившиеся отверстие. Используются обрезки имитации бруса, крепятся на саморезы к бревну, не зависимо от стропил.

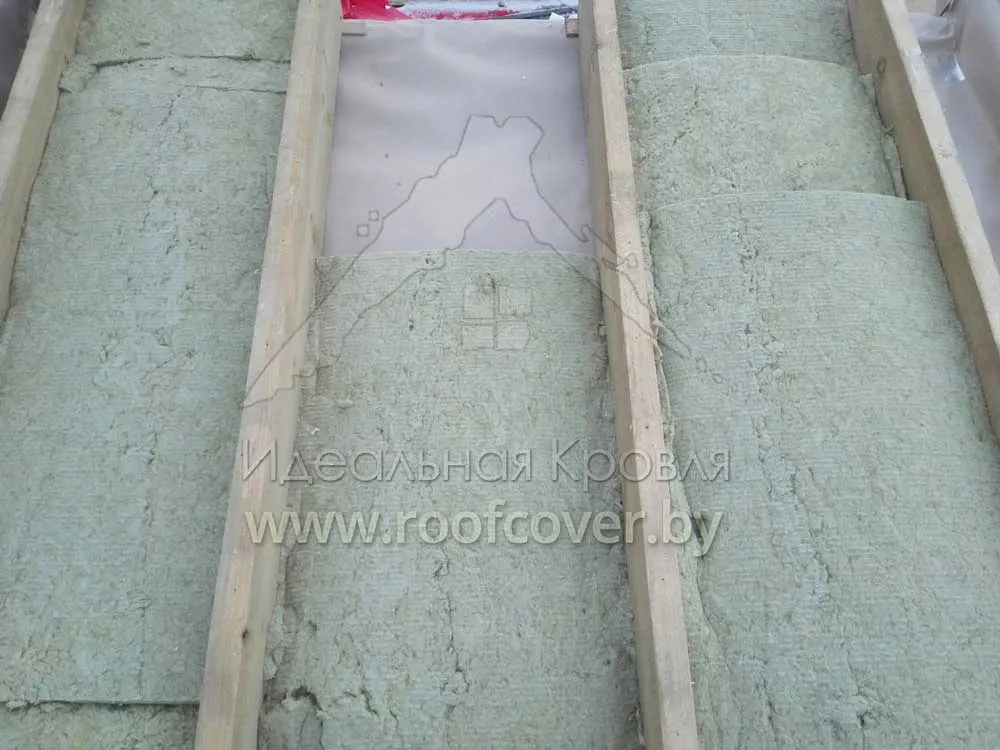

Процесс заполнения пространства между стропилами мягким утеплителем. Расстояние между стропилами составляет 58,5 см, т.к. ширина утеплителя равна 60 см, поэтому в такой ситуации утеплитель ляжет туго — в распорку. Каждый последующий слой укладывается со смещением(со смещением стыков по слоям).Общая толщина теплоизоляции составила 25 см, толщина каждого слоя, соответственно — 5 см.Теплоизоляция фирмы «Paroc».

Рассчитываем длину ската, исходя из параметров черепицы, т.к. длины ската не большая, сыграть черепицей не получиться, поэтому длину ската для бани задаем заранее. Симметрично обрезаем щит вагонки, делая одинаковый фронтонный вылет слева и справа.

Особое внимание следует уделить гидроизоляции крыши.

Это может быть либо паропроницаемая мембрана (паропроницаемость за сутки 750 — 1000 г/м2) либо прочная пленка. Специалисты советуют использовать мембраны для утепления крыши бани или частного дома. Несмотря на то, что мембраны в 2-3 раза дороже, но их паропроницаемость в 200-300 раз выше. В стоимости квадратного метра кровли стоимость гидроизоляции минимальна. Но, используя мембрану, вы можете укладывать ее непосредственно на утеплитель, создавая однослойную вентиляцию (между черепицей и мембраной), не беспокоиться о вентиляционном зазоре на коньке и пр.

Если использовать простую пленку, то нужно создавать уже двухслойную вентиляцию, создавая обязательный зазор не менее 2 см. между теплоизоляцией и пленкой. Если пленка соприкоснется с теплоизоляцией, то образовавшийся конденсат проникнет в теплоизоляцию и резко ухудшит его характеристики. Нахлест мембраны проклеиваем двухсторонним скотчем Corotop Mix.

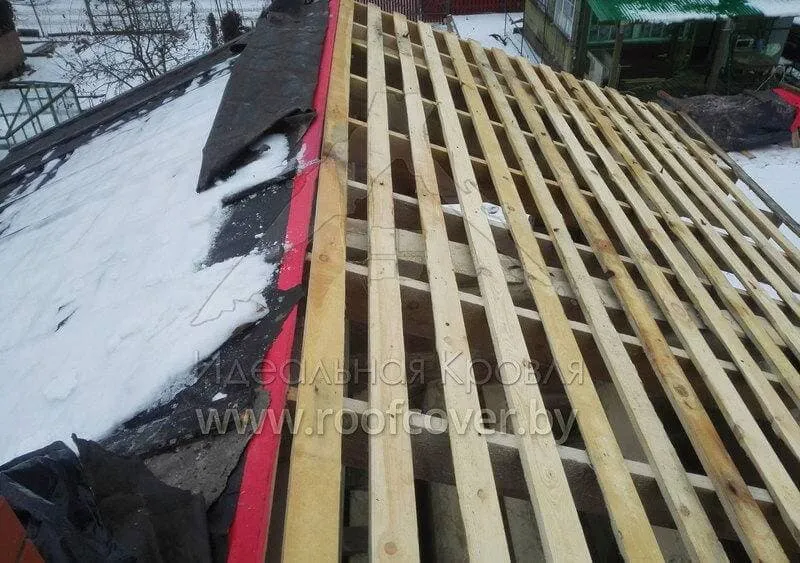

Поверх гидроизоляции и стропил укладывается так называемая контробрешетка, она создает необходимый зазор между мембраной и нижней плоскостью черепицы. Контробрешетка, как и обрешетка, это бруски сечением 5 на 5 см.
Для защиты кровельной конструкции от проникновения влаги внутрь, а также для предотвращения протечек дождевой и талой воды через места гвоздевых креплений контробрешётки и обрешётки, используем ленту DELTA-SCHAUM-BAND. Мембрану выводим на нижний (первый) капельник, и крепим двухсторонним скотчем.

День 4-й. Монтаж водосточной системы. Монтаж открытой подшивки карнизных свесов.

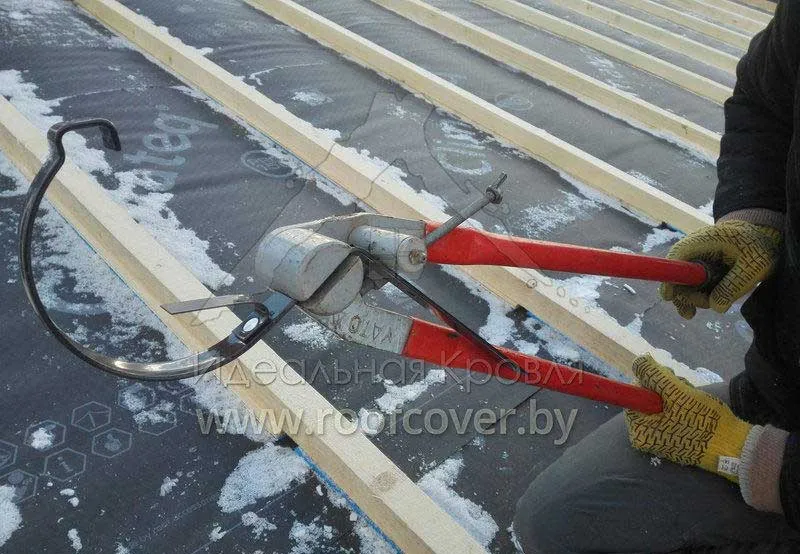

Формирование карнизного свеса нужно начинать с монтажа вентиляционной сеточки, затем монтажа элементов водосточной системы, а именно кронштейнов крепления желобов. Вообще допустимо верхнее и нижнее крепление этих желобов. В первом случае они крепятся на уровне обрешетки, во втором – на уровне стропил. ( Относится для стропильной системы без лобовой доски). Для снежных регионов рекомендуется верхнее крепление. При разметке и загибе кронштейнов нужно обеспечить наклон желоба в сторону водосточной трубы (не менее 3 мм на 1 метр желоба).После установки кронштейнов, монтируем желоба водосточной системы. Монтируем второй капельник (карнизную планку), рассчитываем шаг брусков обрешетки, за которые и будет зацепляться черепица.

Оформляем торец фронтона, что бы закрыть рез вагонки и весь пирог кровли, т.к. фронтонная черепица весь слой не закрывает, заказаны и смонтированы металлические фронтонные планки в цвет кровли.

Результат работы. Скат полностью готов к укладке черепицы «Забудова».

День 5-й и 6-й. Монтаж черепицы для бани

Монтируем аэроэлемент свеса («расческа») — это специальная щеточка, которая размещается под нижним крайним рядом черепицы и не позволяет птицам и мелким насекомым залетать в подкровельное пространство, но при этом обеспечивает его хорошую вентиляцию.

В соответствии с методикой, сначала выкладываются и выравниваются нижний и верхний ряды, а затем начинается выкладывание остальных рядов черепицы снизу-вверх, справа налево. Оцинкованными шурупами закрепляются все черепицы, лежащие по периметру и каждый третий ряд, остальные просто лежат под своим весом.

Работы выполнялись зимой. Поэтому, каждый этап работы выполнялся отдельно для каждого из скатов кровли.

Для второго ската весь процесс, от монтажа потолка, укладки пароизоляции, укладки утеплителя, монтажа щита вагонки на фронтонах и карнизах, выполняем аналогично как и для первого ската. Делаем обход трубы паропленкой, выполняем изоляцию трубы от стропильных ног негорючим материалом.

Монтируем гидроизоляцию, уплотнитель под контр.рейку, контр.рейку, обрешетку — работы выполняем аналогично первому скату. Устанавливаем вентиляционную сеточку, гнем кронштейногибом и монтируем водосточные крюки. Крепление водостока должно обеспечивать отвод воды в сторону сливной трубы.Устанавливаем карнизную планку, аэроэлемент свеса.

Для того, чтобы добиться идеального вертикального равнения черепицы, необходимо шнуркой отбить на обрешетке крайние фронтонные столбцы и каждые 3-5 вертикальных столбцов, и в дальнейшем укладывать черепицу, ориентируясь на метки, оставленные на обрешетке при разбивке.

Кровля будущей бани приобретает очертание. До финиша остается не много.

Боковые плоскости крыши выложены черепицей, теперь необходимо оформить конек. В дело вступает специальный крепеж конькового элемента — держатель конькового бруса тип «Лист». Его крепят уже по месту, положив пару коньковых черепиц и измерив расстояние от их верхних граней до верха контробрешетки. Итак, крепеж установлен, на него устанавливают брусок сечением 50*50мм. После монтажа направляющего бруска, монтируем следующий элемент — аэроэлемент конька, назначение конькового аэроэлемента — обеспечить вентиляцию подкровельного пространства (там ведь может образоваться конденсат и пр.) и при этом не допустить проникновения птиц и прочей живности на крышу.Начинаем монтировать начало конька, конек и окончание конька, закрепление специальными скобами коньковой черепицы.

День 7-й. Отделка дымохода для бани из кирпича

Начинаем отделку трубы. Выполняем подрезку черепицы, оставляя зазор между кладкой и подрезанной черепицей минимум 1 см. По периметру черепицу закрепляем саморезами. Начинаем выполнять примыкание черепицы к трубе, используя мягкое примыкание. Обходим каждую черепицу с последующим нахлестом. Прорезаем штробу параллельно скату. Монтируем металлическое примыкание, сверху штробу заполняем специальным атмосферостойким герметиком.

Размечаем место и вырезаем отверстие в грибке под выход топочной трубы. ( нержавейки). Монтируем грибок и трубу на дымоход, закрепляем все на дюбеля и кровельные саморезы. Устанавливаем на топочную трубу верхний колпак. Отделка дымохода завершена.

Ну вот собственно, наша банька, точнее ее крыша, полностью готова. Приведем ее фото с различных ракурсов. Оформление фронтонного свеса и печной трубы.

Вот так выглядит карнизный свес бани, открытая стропильная система, поверх вагонка.

Рассмотрим, как выглядит наша крыша, точнее уже потолок изнутри бани. Позже потолок будет окрашен краской в необходимый цвет.

Еще пару фоток с другого ракурса.

Монтаж стропильных ног, а также полное строительство бани полностью ГОТОВО. Заказать монтаж стропильной системы можно здесь

Ещё больше наших работ смотрите в портфолио.
