Водяной теплый пол своими руками: схема и способы укладки, устройство

Установка теплого пола на водяной основе не требует много средств и легко устанавливается, даже неопытный человек может справиться с этой задачей самостоятельно. В этой статье мы рассмотрим все нюансы установки теплого пола на водяной основе, чтобы вы смогли установить его своими руками.

Содержание:

• Принцип работы теплого водяного пола
• Схема устройства теплых водяных полов
• Как уложить теплые водяные полы своими силами: обзор процесса

Теплый водяной пол

Принцип работы теплого водяного пола

Теплый пол «водяного» типа – это бетонная плита, в которую вмурован нагревательный контур. Причем контур – это обычная труба, по которой циркулирует теплоноситель – вода. А сам теплоноситель «отбирается» из разводки основной системы отопления (с радиаторами, котлом и прочим хозяйством) и «сливается» туда же – в обратку.

То есть, теплый пол – это горизонтальный радиатор системы водяного отопления, смонтированный поверх плиты перекрытия и защищенный от эксплуатационной нагрузки бетонной стяжкой.

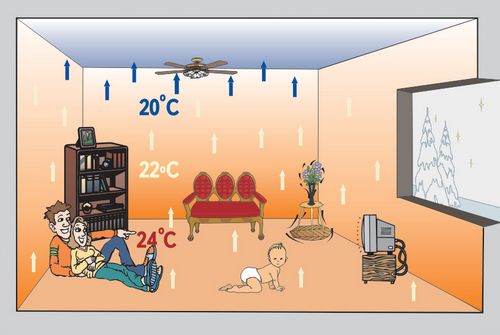

Принцип работы теплого водяного пола

И функционирует этот «радиатор» по следующему принципу:

• Теплоноситель движется по напорной трубе отопления и отводится на вход в нагревательный контур теплого пола.
• Пройдя по нагревательному контуру, теплоноситель отдает свое тепло бетонной стяжке, нагревая ее до 27-36 градусов Цельсия.
• Остывший теплоноситель сливают в обратку, по которой он перетекает в котел, где разогревается до нужной температуры. Горячий теплоноситель поступает в напорную трубу и весь цикл повторяется.

Причем сам пол должен нагреться  лишь до 36 градусов Цельсия, а в случае облицовки линолеумом или ламинатом – до 27 °С. Поэтому в систему интегрируют различные ограничители, связывающие температуру плиты с объемами теплоносителя, поступающего в нагревательный контур.

При этом управляемая сервоприводами запорная арматура может не только дозировать объем, но и перекрывать подачу горячей воды «в пол».  Без блока управления теплый пол может функционировать только в одном случае – когда теплоноситель в системе нагревается лишь до 55 градусов Цельсия.

Схема устройства теплых водяных полов

Устройства теплого пола формируется под влиянием принципов работы этой системы. Поэтому теплый пол водяного типа состоит из следующих узлов:

Коллекторный блок водяного пола

А еще в коллекторном блоке можно поставить насос, врезанный в байпас, соединяющий напорный и обратный коллектор. И тогда теплоноситель будет циркулировать в системе до тех пор, пока не остынет до 30-35 градусов Цельсия.

Экранирующей подложки. Она защищает нагревательный контур от возможных тепловых потерь. Ведь укладка теплого водяного пола без экранирующей подложки приведет к разогреву не только бетонной стяжки, но и плиты перекрытия. А такой итог нам вовсе не нужен.

Поэтому, дабы вся энергия шла только на разогрев стяжки, между плитой перекрытия и нагревательным контуром монтируется теплоизолирующая прокладка, усиленная отражателем из фольги. После обустройства такой прокладки тепловые потери, провоцируемые разницей температур плиты перекрытия и нагревательного контура, снижаются практически до нуля.

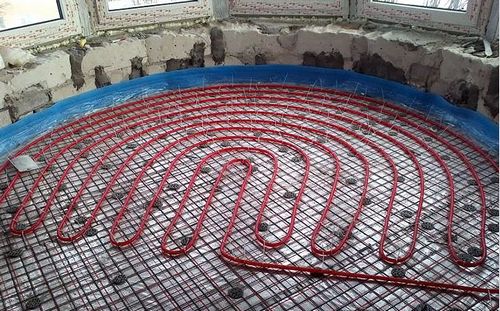

Нагревательного контура, залитого бетонной стяжкой. Это самый сложный узел теплого пола. Он состоит из трубчатого контура, уложенного на экранирующую подложку и залитого бетоном. Причем существуют совершенно разные способы укладки водяного теплого пола, а точнее его нагревательного контура. Трубу можно уложить «змейкой» —  расположив прямую напорную ветвь вдоль одного края (от коллектора до противоположной стены) и продолжив ее в виде змейки (от стены до коллектора).

Можно уложить «улиткой» – сложив  трубу пополам и согнув трубу двойной спиралью от центра отапливаемой зоны к коллектору. Кроме этого можно уложить двойную «змейку» и двойную «улитку» и так далее. Словом вариантов укладки нагревательного контура достаточно много.

Однако все варианты обустройства нагревательного контура заканчиваются одинаково – трубу заливают, как минимум,  6-сантиметровым  слоем бетона М150 или М200.  Именно так формируется  стяжка для теплого водяного пола, превращающая нагревательный контур в горизонтальный радиатор.

Напольного покрытия. Его наносят после отвердения стяжки. Причем бетонная основа позволяет укладывать покрытие и сухим и мокрым способом. Поэтому в роли такового может выступать и кафельная плитка (с учетом низкой теплостойкости – это самый лучший вариант) и линолеум или ламинат (лучший выбор с позиции эстетики восприятия).

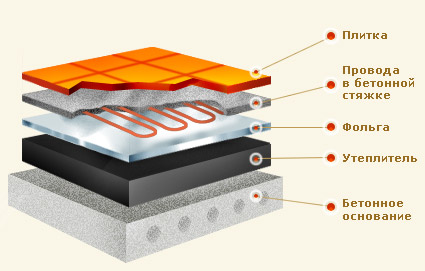

Устройство водяного пола

• Выравниваем плиту перекрытия.
• Обустраиваем коллекторный блок.
• Монтируем экранирующую прокладку.
• Укладываем нагревательный контур.
• Заливаем стяжку.
• Укладываем напольное покрытие.

Причем вышеописанная схема укладки является общепринятой (а в силу простоты, которой отличается  устройство теплого водяного пола – еще и единственно возможной). Поэтому ниже по тексту мы рассмотрим процесс самостоятельно укладки пола, реализованный в соответствии именно с этой схемой.

Как уложить теплые водяные полы своими силами: обзор процесса

Процесс обустройства теплого пола водяного типа фактически состоит из шести этапов, упомянутых в описании схемы укладки. Поэтому мы построим наш обзор технологии обустройства теплого пола на поэтапном описании данного процесса, рассмотрев в подробностях все шесть пунктов схемы укладки.

Этап первый: выравнивание плиты

Перед тем как укладывать водяной теплый пол нужно подготовить опорную поверхность этого сверхгабаритного радиатора – плиту перекрытия.

Выравнивание пола

И эта операция предполагает следующий порядок действий:

• Плиту освобождают от старого прикрытия, снимая линолеум, паркет, кафель или иной вариант облицовки.
• Все трещины в плите расширяют перфоратором (до 1-2 сантиметров по ширине) и заделывают песчано-цементным раствором (2 к 1). Аналогичным образом поступают и с отверстиями.
• Далее, поверх старого перекрытия, наливают  раствор сухой, самовыравнивающейся смеси, распределяя его по поверхности игольчатым валиком.

Если плита не имеет отклонений от горизонтали, то формирование выравнивающей стяжки – исключается.

Этап второй: обустройства коллекторного блока

После подготовки перекрытия и отвердения выравнивающей стяжки нужно выбрать место под коллекторный блок и подтянуть к нему напорную и обратную ветви, воспользовавшись отводами от соответствующих труб системы центрального отопления.

В итоге данный этап реализуется следующим образом:

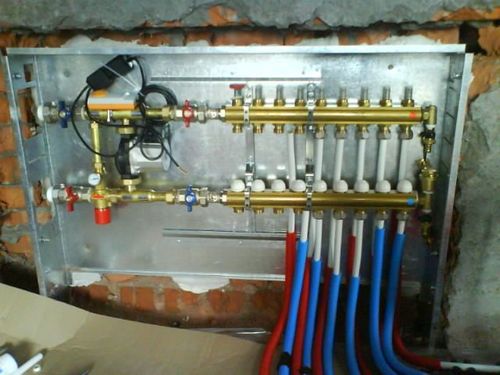

Обустройство коллекторного блока

• В напорную трубу отопления врезают штуцер или тройник. То же самое делают и с обраткой. Причем на данном этапе вам, скорее всего, придется связаться с коммунальными службами. Ведь системой центрального отопления заведуют именно он.
• Далее на штуцеры-отводы монтируют шаровые вентили. Они и будут отправной точкой нового теплопровода, который придется протянуть от штуцера к коллекторному шкафу. Поэтому место под шкаф нужно выбирать с умом, дабы не испортить «новым» теплопроводом интерьер квартиры или дома.
• В коллекторном шкафу на напорную ветку монтируют вентиль, тройник, термостат и напорный коллектор. К обратной ветке монтируют свой вентиль, тройник,  обратный коллектор и штуцер для сброса воздуха.
• Между тройниками врезают байпас – вертикальный участок трубопровода, в который можно вмонтировать циркуляционный насос.
• Далее в напорный коллектор (в верхние отверстия) вкручивают расходомеры, а в нижний коллектор (в те же верхние отверстия) – термостаты.

Этап третий: монтаж экран

Закончив с коллектором, переходят на экран. В этой роли выступают плиты экструдированного пенополистирола, наклеиваемые на выравнивающую стяжку с помощью битумной мастики.

А сам процесс монтажа экрана выглядит следующим образом:

• Наносим на плиту перекрытие мастику.
• Наклеиваем на мастику плиту пенополистирола.
• В финале застилаем всю поверхность фольгой.

 Этап четвертый: укладка контура

Строительство контура начинается с укладки монтажных реек, ориентированных перпендикулярно стены, на которой закреплен коллекторный шкаф. Рейки укладываются с шагом 10-15 сантиметров.

Ну а сам процесс укладки контура выглядит следующим образом:

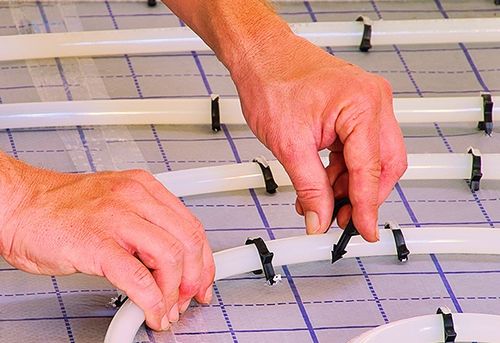

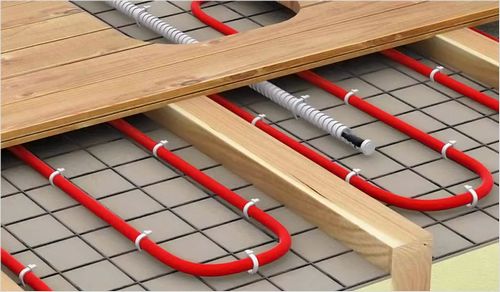

Укладка контура

• Торец трубы подсоединяют к  штуцеру напорного коллектора и выводят параллельно крайней рейки к дальней стене.
• У стены трубу поворачивают на 90° и пускают перпендикулярно рейкам, фиксируя трубопровод клипсами (они встроены в рейки).
• За крайней рейкой делают «петлю» радиусом 10-15 сантиметров и укладывают еще одну линию «змейки», параллельную первой. На последней рейке, за которой проложен вертикальный участок от напорного коллектора, трубу сгибают в петлю и переходят в следующий горизонтальный ряд. И так до самой стены с коллектором.
• В финале трубу доводят до коллекторного шкафа, сгибают под углом 90° и подводят к штуцеру обратного коллектора.

В итоге, контур замыкается. Причем сама труба должна быть или металлопластиковой, или полиэтиленовой.

А после укладки трубы, между ее «горизонтальными» участками вкладывают датчики температуры, выводя их провода к плинтусу, для последующего отвода к блоку управления сервоприводами термостатов (если таковые имеются).

Этап пятый: обустройство стяжки

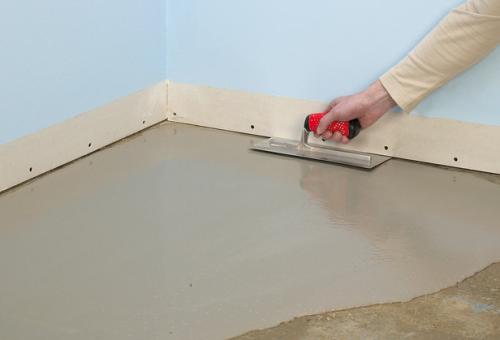

Перед обустройством стяжки по контуру будущей плиты, вдоль стен комнаты, укладывают прокладку-демпфер. После чего можно готовить раствор (по рецепту бетона М200) и заливать его, используя для выравнивания шпатель. Причем стяжку льют от дальней стены к дверям.

Этап шестой: укладка облицовки

После того, как стяжка высохнет и отвердеет окончательно можно заняться укладкой облицовки. Причем кафель клеят прямо на стяжку, а ламинат или паркет укладывают без какой-либо прослойки. Линолеум настилают аналогичным способом. Поскольку любая прослойка – это совершенно ненужный экран между «радиатором» теплого пола и отапливаемым помещением.

Ну а в финале нужно провести настройку термостатов, замеряя реальную температуру плиты и выверяя показатели на шкале термостата. Вот, собственно и все. Надеемся, что вы поняли как сделать водяной теплый пол. И теперь вам нужно проявить решимость и реализовать эти знания на практике.
