Ворота из профнастила своими руками: чертежи, схемы, эскизы, конструкция

Чтобы сделать ворота из профлиста своими руками, необходимы навыки слесаря и электросварщика. Без этих навыков, даже использование чертежей, схем и эскизов не поможет. Если вы имеете хотя бы минимальные знания в этой области, то создание глухих ворот не должно представлять сложностей.

Содержание:

• Этапы монтажа
  • Определение размеров с калиткой и без неё
  • Составляем чертежи
    • Одностворчатые распашные ворота
    • Двустворчатые распашные ворота
  • Что должно входить в схему
  • Как усилить створки из профнастила
  • Материалы
  • Установка опор
  • Сборка рамы
  • Установка петель
  • Установка фурнитуры
  • Крепление профнастила
• Заключение

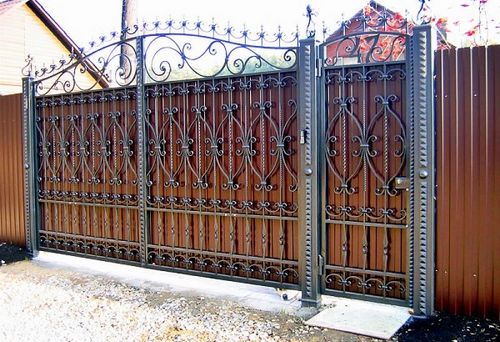

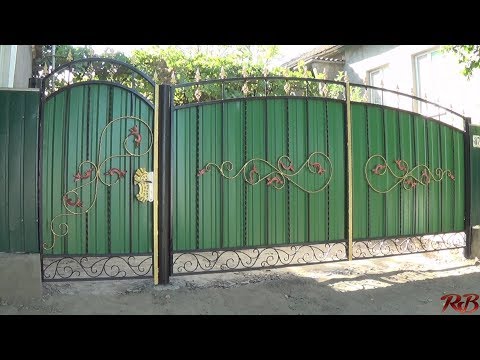

Ворота из профнастила с элементами ковки

Этапы монтажа

Все работы по изготовлению и установке ворот такого типа можно разделить на рабочие этапы. Впрочем, некоторые из этих процессов вам не обязательно делать самостоятельно – можно воспользоваться помощью.

Определение размеров с калиткой и без неё

В этой статье я расскажу, как установить распашные ворота (откатный механизм гораздо сложнее и для него требуется отдельное обсуждение). Следует отметить, что ширина проезда напрямую влияет на планировку и интерьер участка.

Определяем параметры:

Маркировка	Ширина, мм	Толщина, мм	Масса мпогонный/к	Масса, м2	Цена, м2/руб
С-8	1200	0,4	4,4
		ОН	5,.4	4,5
		0,55	5,9
		0,7	7,4
МП-48	1150	0,4	4,4
		ОН	5,4
		0,55	5,9	5,13
		0,7	7,4
МП-20	1150	0,4	4,4
		ОН	5,4
		0,55	5,9	5,13
		07	7,4
		0,8	8,4
МП-40	1110	ОН	5,4
		0,55	5,9	513
		0,7	7,4
С-21	1051	0,4	4,4
		ОН	5,4
		0,55	5,9
		0,7	7,4
НС-36	1060	ОН	5,4
		0,55	5,9
		0,7	7,4
		0,8	8,4
		0,9	9,3
МП-35	1076	ОН	5,4
		0,55	5,9
		0,7	7,4
		0,8	8,4
		0,9	93
С-44	1047	ОН	5,4
		0,55	5,9
		0,7	7,4
		0,8	8,4	289
Н-60	902	0,55	5,9
		0,7	7,4
		0,9	9,4	9313

Для того чтобы определится с шириной ворот, вам нужно знать габариты своего автомобиля вместе с зеркалами плюс полметра на каждую сторону. Скорее всего, что в общей сложности этот параметр получится не менее трёх метров, но, как правило, их делают гораздо больше. Чистая ширина определяется расстоянием от внутренней части одной опоры до другой, но это не является размером двух створок. Дело в том, что между столбом и створкой, а также между створками всегда есть расстояние,

Существуют также общепринятые параметры, на которые можно ориентироваться, хотя они не обязательны в исполнении:

• чаще всего ширину проезда устанавливают от 3,5 до 5 м;
• калитку подгоняют по ширине листа, следовательно, она может быть от 1076 мм (МП-35) до 1200 мм (С-8).

Кованые ворота изнутри закрыты профлистом

Теперь поговорим о высоте. Этот параметр чаще всего определяется длиной листа и может варьироваться от 2000 до 2500 мм, чтобы не делать рез (резаная кромка может подвергнуться воздействию коррозии). Но створки могут быть сделаны с элементами ковки, как на фото вверху и тогда они получатся более высокими, если панель не подрезать.

Ещё одним фактором, влияющим на высоту ворот можно назвать зазор между ними и поверхностью земли, а это плюс 100-300 мм (зависит от количества осадков в регионе). Это расстояние необходимо в зимний период, когда возможна гололедица или высокий снежный покров, а эти природные явления помешают нормальному функционированию створок при их открытии и закрытии.

Составляем чертежи

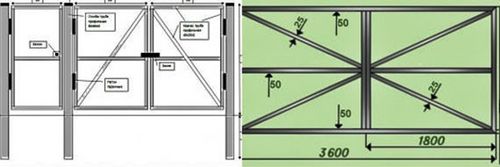

Пример чертежей каркаса ворот с автономной и встроенной калиткой

Прежде чем делать ворота из профнастила своими руками, следует составить чертежи, схемы или эскизы – только так конструкция может обрести реальные размеры. То есть, вы замеряете ширину проезда (ели опоры установлены) или задаёте её самостоятельно, после чего чертите каркас на бумаге в соответствии с шириной и высотой профнастила. Так вы сможете рассчитать все зазоры, необходимое количество профилей для каркаса и необходимое количество листов.

Одностворчатые распашные ворота

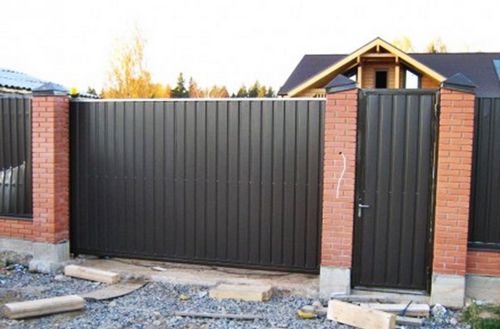

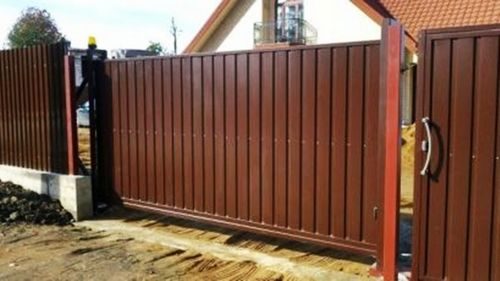

Распашные ворота с одной створкой

Если сделать только одну створку, вы, безусловно, сэкономите на профиле, из которого делают каркасную раму (полый профиль квадратного или прямоугольного сечения). Но с другой стороны, это значительное увеличение нагрузки на петли и, естественно, на несущую опору. Кроме того, для открывания такого проезда понадобится много места. Что можно позволить не на каждом приусадебном участке.

Двустворчатые распашные ворота

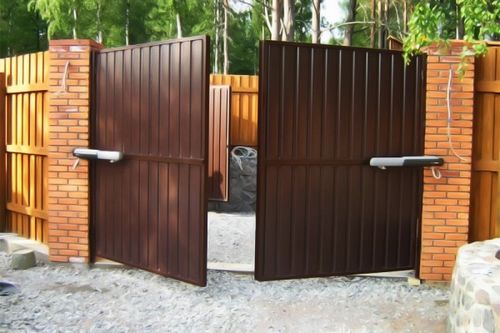

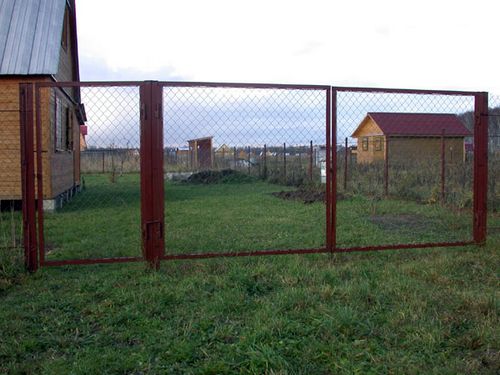

Распашные ворота с двумя створками

В этом случае для изготовления рамы, безусловно, понадобится больше материалов – металлического профиля и навесов. Зато при распахивании такая конструкция требует вдвое меньше места и обладает пониженной нагрузкой на опоры. Еще в перечне преимуществ двустворчатых ворот можно указать на повышенную сопротивляемость ветровым нагрузкам, так как здесь меньшая парусность.

Что должно входить в  схему

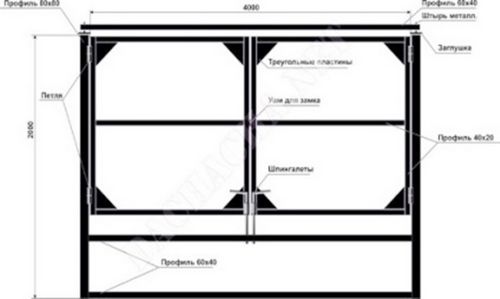

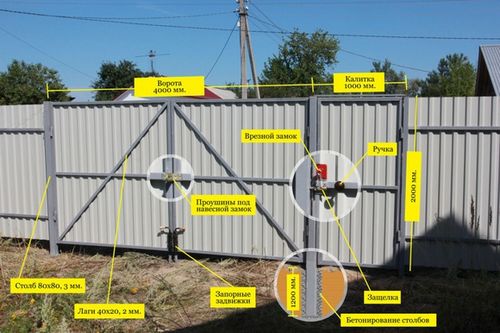

Общая схема каркасов распашных ворот

При составлении эскиза или чертежа каркасной рамы туда следует включить:

• чистую ширину проема – она рассчитывается от одной опоры до другой по внутренней части;
• ширину рамы каждой створки;
• количество и сечение опорных столбов;
• конструкцию каркасной рамы с учётом сечения профиля;
• расположение и размер калитки. Встроенная в створку калитка позволяет сократить расходы на несущие опоры и не требует отдельного тротуара при входе во двор. В данном случае меняется конфигурация каркаса;
• места, где будут приварены петли (вверху, внизу и, возможно, посредине опорного столба);
• места, где будет вмонтирован замок на воротах и калитке;
• места для внутреннего вертикального и горизонтального шпингалета.

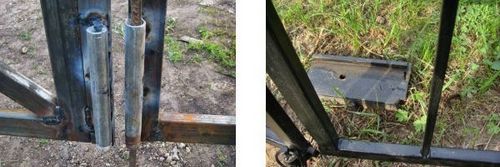

Вертикальные засовы, вид изнутри

Ветровая нагрузка бывает разной, но в некоторых регионах она достаточно сильная, а здесь, по сути, готовый парус. Поэтому, чем сильнее ветры в вашей местности, тем мощнее должны быть вертикальные и горизонтальные шпингалеты вместе с замком. Такие засовы, как правило, делают самостоятельно, используя гладкий стальной прут сечением 14-16 мм и трубу, внутренний диаметр которой (ДУ) на 1,5-2 мм больше чем у прута.

Как усилить створки из профнастила

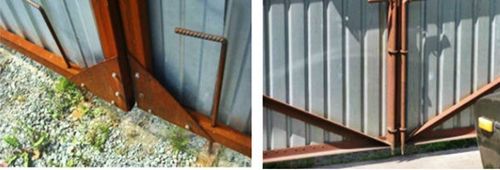

По углам рамы приварены косынки для усиления

Ка известно, треугольник, это единственная геометрическая фигура, где при жёстком соединении углов люфт невозможен вообще. На верхнем изображении показано, как рама усилена косынками, хотя вместо них можно приварить перемычки из профиля аналогичному сечению каркаса. Главный недостаток такого укрепления в том, что оно эффективно для створок не более 1500 мм шириной.

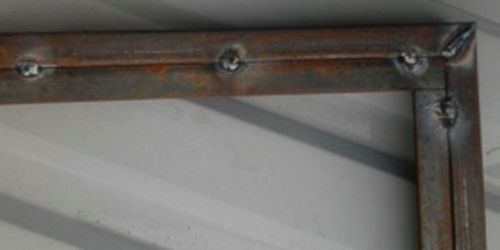

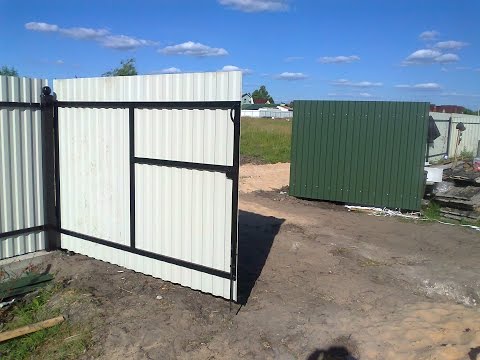

Уголок увеличит жёсткость рамы

Обратите внимание на фотографию вверху – там уголок приварен внутри рамы и сама конструкция такого профиля подразумевает увеличение жёсткости. Но его не обязательно размещать внутри каркаса – приварить уголок также можно и по наружной стороне периметра – жёсткость останется такой же, но внешний вид несколько изменится. Шаг между прихватами профиля здесь должен составлять 200-300 мм.

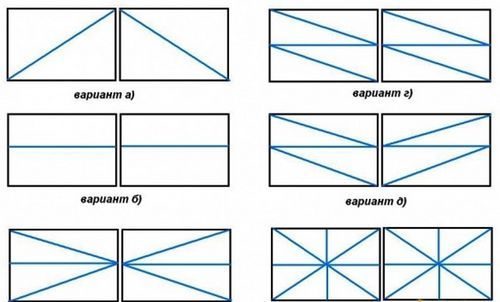

Каждый из шести вариантов подразумевает создание рёбер жёсткости

И наконец, третий, самый мощный вариант для повышения жёсткости рамы:

а) каждая створка состоит из двух треугольников и поддерживается петлями. Такая конструкция больше подходит для местности с небольшими ветровыми нагрузками, так как профнастил в основном фиксируется только по периметру и рама слабая;

б) пожалуй, это наиболее экономичный вариант, где лист можно прикрутить не только по периметру, но и в поперечнике. Недостаток здесь заключается в отсутствии треугольников, но перемычка даёт возможность для удобного монтажа замка и горизонтальной задвижки;

в) здесь есть один серьёзный недостаток (не укреплённые внутренние углы). В местности, где часто дуют сильные ветры, возможна деформация рамы;

г) благодаря перемычке, рама образуется из четырёх треугольников, что, естественно, увеличивает жёсткость. Но это не всё – лист здесь можно фиксировать не только по периметру, но и в поперечнике, что позволит выдерживать большие ветровые нагрузки. Недостаток заключается в отсутствии усиления внутренних углов;

д) усиление двух внутренних углов на каждой створке отсутствует и при сильном ветре это может привести к её деформации;

е) самый лучший из всех вариантов. По восемь треугольников на каждой створке плюс вертикальная и горизонтальная перемычка. Усилены места врезки замка и фиксации навесов. Рама здесь не погнётся даже при штормовом ветре.

‘);»> Распашные ворота своими руками из профнастила-металлопрофиля

https://youtu.be/uVo_e6jdbYk

Видео: Распашные ворота из профнастила и металлического профиля

Материалы

Вот перечень требуемых материалов:

• профлист – лучше остановитесь на стеновом варианте, так как у него ниже волна и больше ширина;
• саморезы для профнастила – их подбирают по цвету;
• заклёпки – понадобятся для скрепления листов друг с другом;
• металлический квадратный профиль 60×60 мм или труба такого же сечения для опор;
• профиль 40×40 или 60×20 мм для сборки рамы;
• профиль 20×20 или 20×40 мм для усиления жёсткости;
• стальной гладкий прут сечением 14-16 мм и труба с ДУ на 1,5-2 мм больше для задвижек (шпингалетов);
• замки и петли;
• декор (это обычно ковка, но её использовать не обязательно);
• цемент, песок, щебень кирпич для монтажа опор.

Установка опор

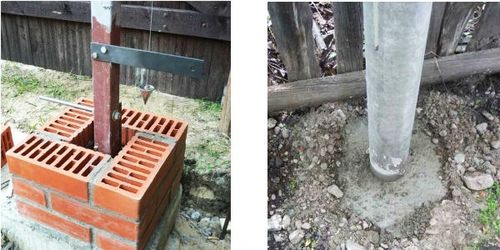

Принцип установки опорных столбов

Теперь разберёмся, как поставить опорные столбы. Глубина ямы должна составлять третью часть от чистой длины столба, например, для профиля 300 см понадобится яма на метр глубиной. Её лучше сделать буром 120 мм в диаметре (для профиля 60×60 мм), так как лопата разроет целый котлован и придётся затратить много бетона.

Сначала засыпают песочно-щебневую подушку на 15-20 см, которая не просто служит уплотнением, но и является буфером от морозного пучения грунта. Также через неё будет происходить отток воды при выпадении осадков. Опору покрывают антикоррозийной грунтовкой, красят и устанавливают в яму. При этом нужно использовать отвес или длинный уровень, чтобы столб стоял строго вертикально.

Убедившись в чёткости вертикали, опору бетонируют. После этого обязательно нужно закупорить полость – здесь подходят декоративные крышки (продаются в магазинах, торгующих стройматериалами) или металлические пластины, которые приваривают поверх отверстия. В редких случаях в полость также заливают бетон.

Сборка рамы

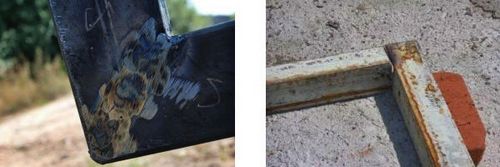

Стыковку лучше делать «на ус»

Пожалуй, сборка и монтаж рамы, это самый сложный и ответственный момент в изготовлении распашных ворот. Здесь нужна предельная точность, так что прежде чем нарезать заготовки (профиль) сверьте реальные размеры с составленным ранее эскизом или чертежом. Не забывайте о зазорах между опорами и рамами, а также между створками. Если получится на пару миллиметров меньше, то это не страшно – щель перекроет притворная планка, которую можно приварить в любой момент, но если больше, то придётся разрезать раму.

Угловые соединения профилей лучше всего делать не «в стык», а «на ус», то есть край режете под углом 45⁰ — это позволяет закупорить полости. Кроме того, такое угловое соединение жёстче прямого и сделать его несложно. Рёбра жёсткости приваривают «в стык».

Установка петель

После приваривания швы шлифуют болгаркой

Приваривание петель удобнее начинать с рамы – отступите от низа и верха по 200 или 300 мм и прихватите части навесов с колпаком. Затем перенесите эти размеры на опору, ориентируясь от её верхней части и приварите элементы со штырями, куда будут надеваться колпаки. Если ворота будут открываться только в одну сторону, то с той же стороны половинки со штырями приварите путём накладывания. Но в том случае, когда имеется потребность открывания на две стороны (внутрь и наружу), то штыри приваривают с внутренней стороны проёма.

Установка фурнитуры

Установка фурнитуры на раму

Перед креплением профнастила следует установить всю фурнитуру: замки, задвижки и защёлки – так гораздо проще, потому что не будут мешать листы. Задвижки из стального прута и труб фиксируют электросваркой, но вот замки и защёлки при сильном нагреве могут пострадать. Поэтому для их фиксации сверлят отверстия и закрепляют болтами – это даже не требование, а просто практическая наработка.

Крепление профнастила

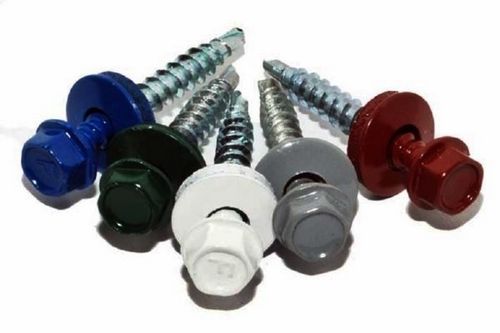

Головки саморезов бывают разного цвета

Профнастил крепят внахлёст на одну волну, но при необходимости, чтобы не резать лист, можно перекрывать 2-3 волны. Если всё-таки есть необходимость раскроя материала, то кромку следует заделать эпоксидной смолой, чтобы защитить от коррозии (смола прозрачна, и её можно заметить только на очень близком расстоянии).

Кровельный саморежущий шуруп невозможно принудительно вкрутить в стальной профиль, и для этого предварительно делают отверстие. Стандартный диаметр самореза 4,8 мм, поэтому используйте сверло диаметром 3,8-4 мм. А сейчас вы можете посмотреть, как сделать ворота и калитку из профнастила своими руками. Видео ролик расположен ниже.

‘);»> Красивые ворота из профнастила своими руками недорого

Видео: Красивые ворота из профнастила в домашних условиях

Заключение

Вы сейчас узнали про ворота из профнастила, причём, используя руководство из статьи, вы сможете сделать их самостоятельно. Если весь процесс показался вам очень простым, то советую перечитать статью ещё раз – лучше потратить время на обучение чем на переделку работы сделанной с ошибками.
