Выбор материалов труб для котла отопления в котельной

В чем заключается разница между трубами отопления, изготовленными из различных материалов? Какие особенности имеются в соединениях и на что еще следует обратить внимание при выборе? Котел для отопления уже подобран и приобретен, теперь можно приступать к созданию тепловой системы в доме.

Котел отопления выбран и куплен, можно приступать к проведению тепла в дом. Но как правильно выбрать трубы для отопительной системы? Ситуация примерно такая же, как и с котлами: производители нахваливают свою продукцию, а в магазинах пытаются продать то, что подороже. В интернете мнения разнятся еще сильнее.

Нет откровенно плохих труб. У каждой технологии свои плюсы и минусы, а качество всего трубопровода зависит от правильного сочетания материала труб и способа их соединения.

Чем отличаются трубы из разных материалов?

Металл

Металлические трубы бывают стальными и медными. Стенки таких труб тоньше, чем у пластиковых — при одинаковом внутреннем сечении они меньше в обхвате. Металл не подвержен кислородной диффузии и подходит для высокотемпературных участков отопительной системы. Трубы из металлов имеют самый низкий коэффициент линейного расширения. Это важно при изменении температуры в системе, так как влияет на соединения: как только горячая вода попадает в трубы, они расширяются.

Трубы из меди не подвержены коррозии. Но она может возникнуть из-за гальванического эффекта при соединении медных труб с другими металлами. Стоимость системы полностью из медных труб, соединений и радиаторов получается крайне высокой. Зато выглядит красиво и служит под сто лет (если в полном порядке все соединения). Излишки труб или испорченные отрезки не пропадут: даже если остатки не подходят для применения, их можно сдать как цветной лом.

Стальные трубы практически лишены недостатков, кроме коррозии. Срок службы обычной углеродистой стали в системах отопления не превышает 10-15 лет, поэтому если уж и выбирать сталь, то нержавеющую или оцинкованную. Такая система будет дорогой, но капитальной, и замены на вашем веку не потребует. Стальные трубы существенно тяжелее полимеров, что сказывается на монтаже: их сложнее делить на отрезки, подгонять и соединять.

Полипропилен

Недорогие и прочные трубы отопления. Соединительные части для полипропиленовых труб тоже стоят копейки. Если посмотреть на процесс монтажа — кажется, что с ним справится даже новичок. Но у одних из самых распространенных труб есть существенные недостатки.

• Полипропиленовые трубы, хоть и прочны, но не пластичны — их нельзя сгибать.
• Продаются отрезками длиной в несколько метров, поэтому в таких системах много соединений.
• Из-за теплового расширения нагретые трубы из полипропилена удлиняются и кривятся. Это нужно предусматривать, устанавливая крепления и компенсаторы.
• Толстые стенки. Из-за этого при равном сечении она толще металлической или металлопластиковой.
• Качество пайки соединений должно быть идеальным, иначе в системе будут заужения диаметра.

Полипропиленовые трубы бывают однослойными или армированными — стекловолокном или алюминием. Армирование снижает коэффициент линейного расширения. Алюминиевый слой выполняет еще одну важную функцию: барьер против кислородной диффузии.

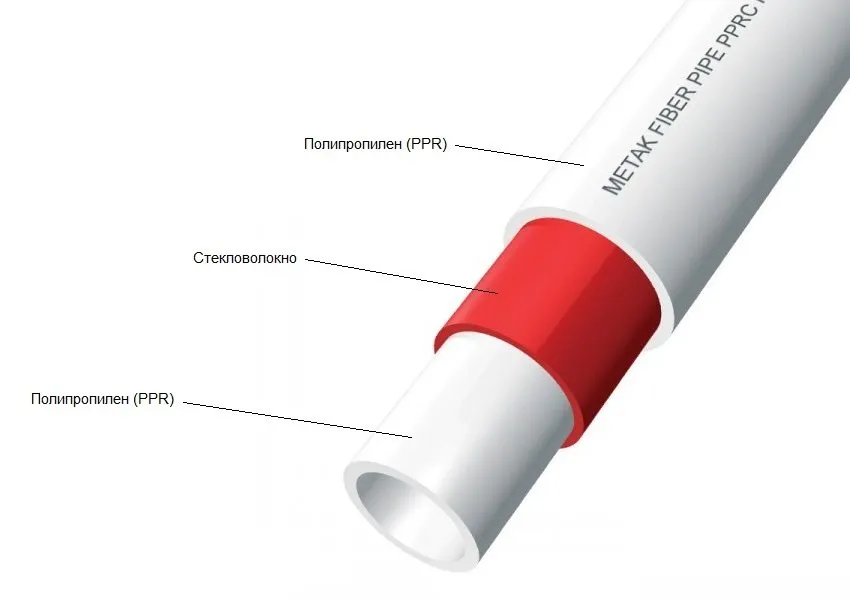

Полипропиленовая труба в разрезе

Сшитый полиэтилен

Сшитый полиэтилен, или PEX — пластичный материал, легко гнется, при этом не ломается. Это сильно сокращает количество соединений в трубопроводе. Благодаря пластичности такую трубу практически невозможно сломать, а тем более сделать это случайно. Если трубу резко согнуть до образования залома, то ее форму легко восстановить — нужно всего лишь прогреть это место горячим воздухом. «Эффектом памяти» обладают все виды труб из сшитого полиэтилена. Для защиты от кислородной диффузии трубы на заводе покрывают слоем специального материала.

Своими качествами материал обязан технологии, при которой звенья молекул полиэтилена обретают поперечные связи. Важный параметр трубы из сшитого полиэтилена — доля (степень) сшивки. Он говорит о количестве поперечных связей на единицу объема полиэтилена. Чем выше этот показатель, тем труба надежнее и тем лучше показатель удлинения на разрыв. Есть четыре способа сшивки, каждый из них обозначается литерой (a, b, с или d) после аббревиатуры PEX — например, PEX-a. У PEX-a количество молекул, охваченных поперечными связями достигает 75%, у остальных типов — немного меньше.

Минусами труб из сшитого полиэтилена можно назвать высокий показатель температурного расширения и неспособность держать форму изгиба, заданную при монтаже. Поэтому используют крепления и компенсаторы или выбирают скрытую прокладку.

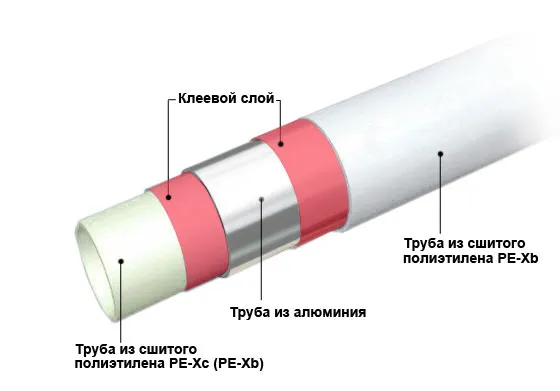

Труба из сшитого полиэтилена в разрезе

— А если используется антифриз вместо воды?

Не рекомендуется использовать антифризы в трубах из оцинкованной стали. Антифриз постепенно разрушает внутренний слой — в теплоносителе может появиться осадок. В зависимости от типа антифриз может приводить к образованию газа в трубе.

Металлопластик

Металлопластиковая труба состоит из двух слоев полиэтилена, между которыми есть алюминиевый слой, закрепленный клеем. Металлопластиковые трубы пластичны и запоминают форму, поэтому их можно сгибать. Они упакованы в многометровые бухты — можно создавать длинные отрезки трубопровода без соединений. Благодаря низкому коэффициенту теплового расширения металлопластиковые трубы прекрасно подходят для скрытой прокладки. Но и на открытых участках они выглядят лучше, чем полипропиленовые — их можно сделать идеально ровными. Воздух не проходит через металлический слой, поэтому о диффузии можно не беспокоиться.

Недостатки металлопластика проявляются в низкокачественных трубах. Из-за сложной конструкции дешевые поделки быстро приходят в негодность — слои деформируются и расходятся.

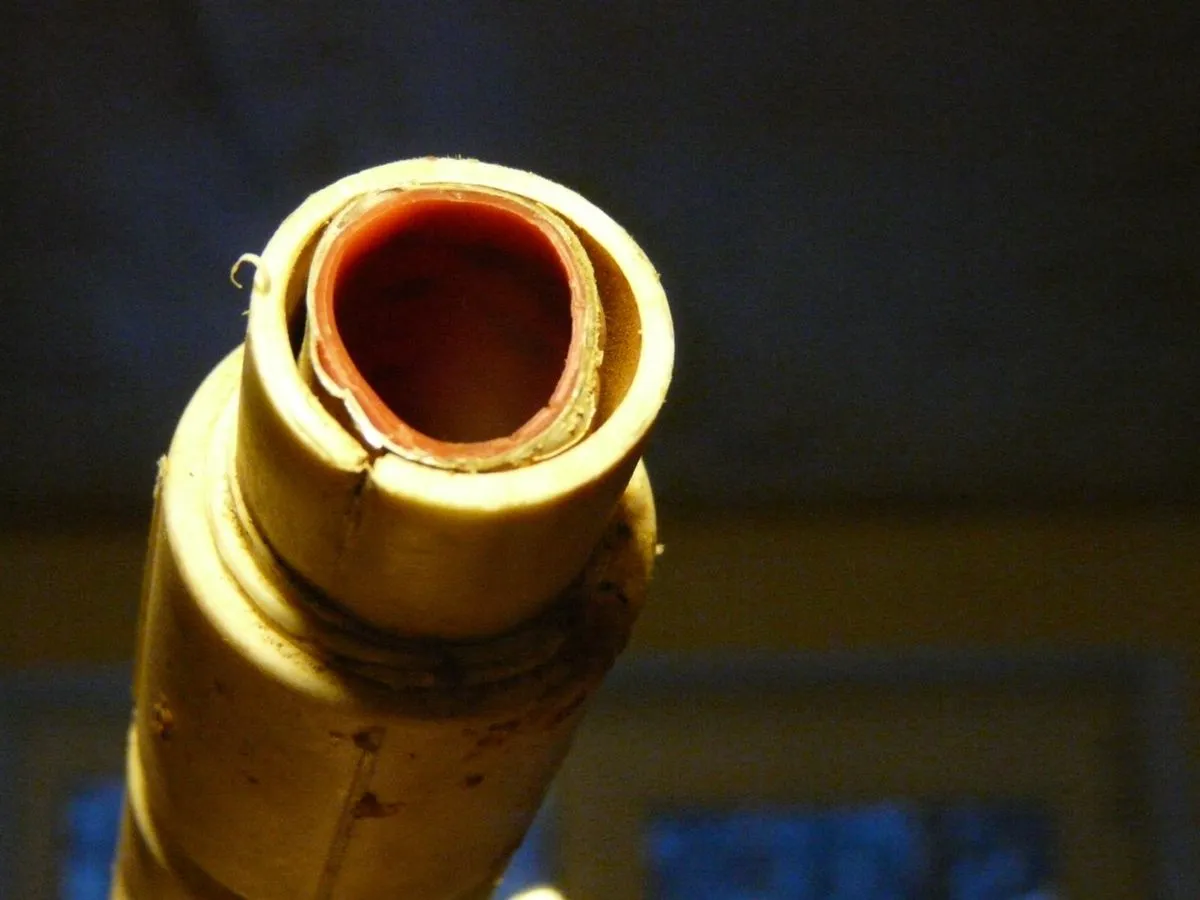

Деформация внутри металлопластиковой трубы

— Слышал, что материал труб может влиять на воду — это правда?

Медь обычно не используется в водоснабжении и водоподготовке. В воде может появться металлический привкус. А еще придется следить за параметрами воды — например, жесткостью и водородным показателем (pH). Если они не соответсвуют нормам для медных труб, использовать их нельзя.

Особенности соединения труб

Сварка

Дедовский способ для соединения стальных труб надежен, но морально устарел. В газовой котельной это небезопасно. Приваривать трубы в труднодоступных местах ужасно неудобно, а разлетающиеся искры портят отделку. Сварка не рекомендуется для оцинкованных труб, так как снимает защитный слой.

Энергобыт Сервис → Услуги:
Монтаж котельной

Пайка

Пайка полипропиленовых труб необычайно популярна из-за доступности: недорогой паяльник может позволить себе любой мастер, технология кажется простой в освоении. Главный минус — ее легко нарушить. Например, если перегреть соединяемые части, то труба внутри фитинга оказывается искривленной, а ее сечение заужается. Это замедляет скорость прохождения жидкости в системе. После того, как соединение выполнено, качество работы проверить невозможно.

Как это выглядит. На двухсторонний паяльник надеваются две заготовки — труба и муфта. За несколько секунд нагрева внутренняя поверхность у муфты и внешняя у трубы плавятся. Заготовки снимаются с раскаленных насадок и совмещаются. Через полминуты соединение готово. Проблема в том, что всё делается руками, и от их твердости в прямом смысле зависит качество соединения. Насколько это просто выглядит, столько сложностей подстерегает мастера при монтаже. Только многолетний опыт позволяет собирать такую отопительную систему без серьезных ошибок, но из-за доступности технологии полипропиленовыми трубами занимается масса новичков-самоучек.

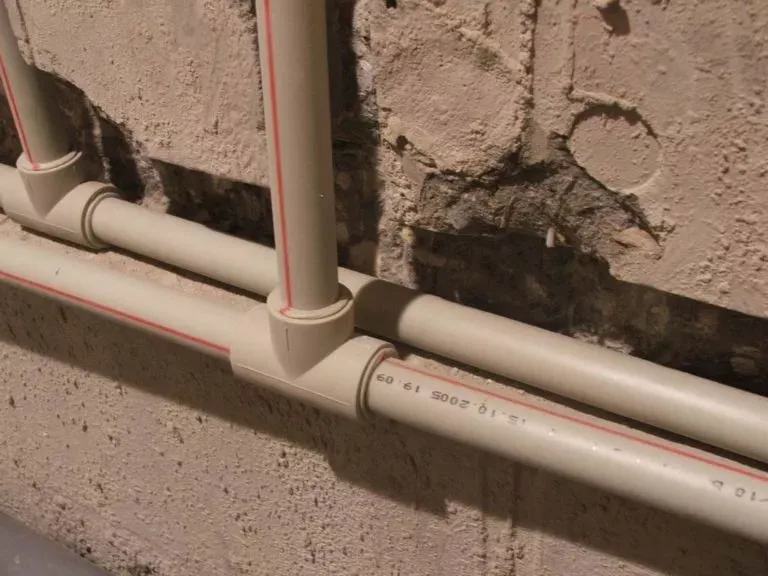

Полипропиленовые трубы, соединенные методом пайки

Для соединения медных труб тоже может применяться пайка, но это совсем другая технология. Труба и фитинг нагреваются газовой горелкой, а герметичность обеспечивает припой — он плавится и заполняет полости.

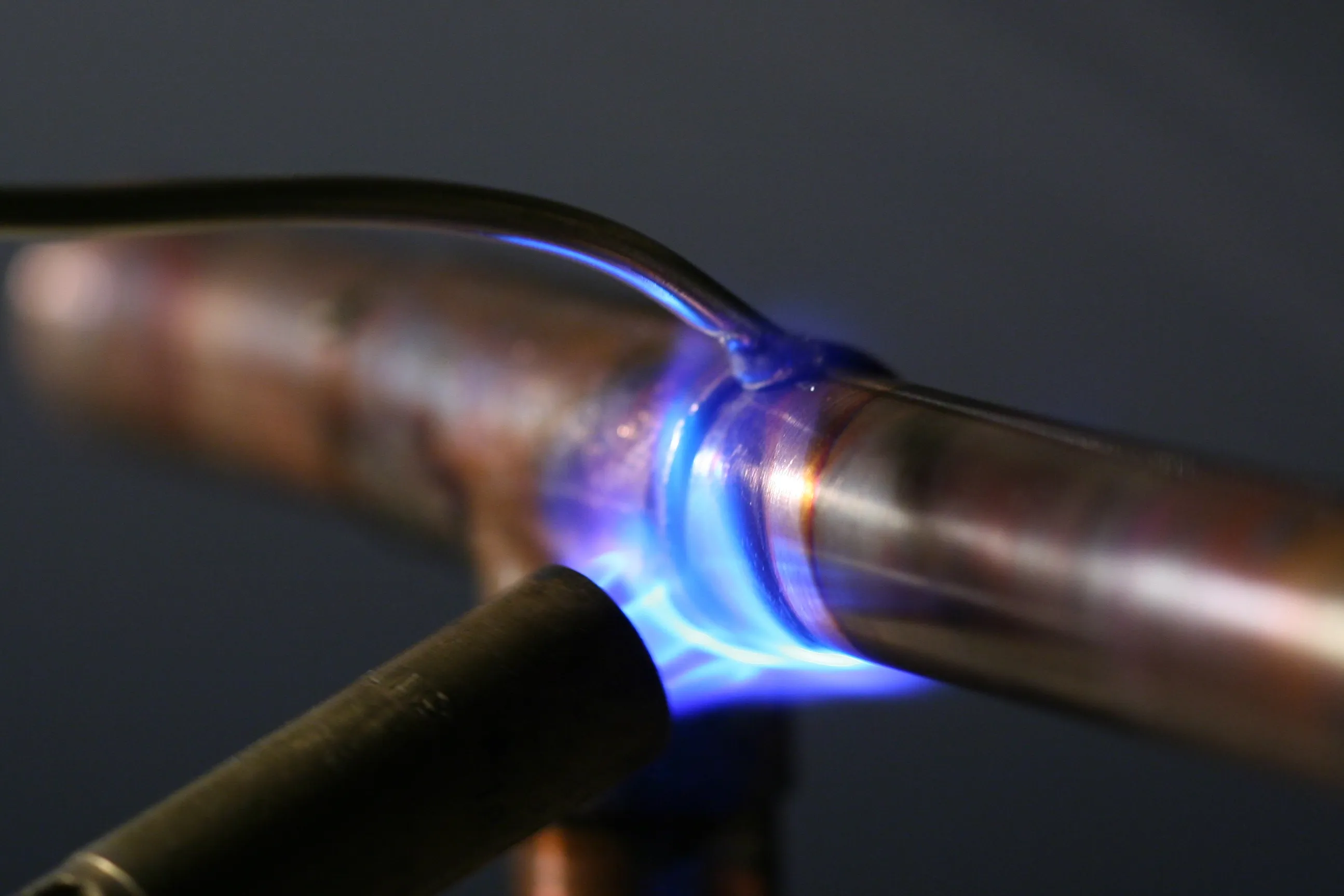

Пример пайки медных труб

Обжим

Обжимное соединение создается при помощи компрессионного фитинга. Особенность в том, что соединение разборное, то есть — обслуживаемое. Компрессионные фитинги применяют на всех видах труб. Способ быстрый и вполне современный, но требует опыта. Герметичность и надежность соединения во многом зависит от состояния уплотнительных колец и резиновой прокладки, которые можно повредить трубой или давлением. Такое соединение нужно проверять и раз в несколько лет подтягивать гайку.

Опрессовка

Еще одно «холодное», но по сравнению с обжимом неразъемное соединение. Фитинг намертво закрепляется вокруг трубы специальным инструментом — радиальным прессом. Это более точная работа, чем ручная пайка: для каждого диаметра труб применяются отдельные клещи, а усилие управляется автоматикой. В результате получается плотное и надежное соединение, которое прослужит десятки лет. Опрессовка применяется на всех видах труб.

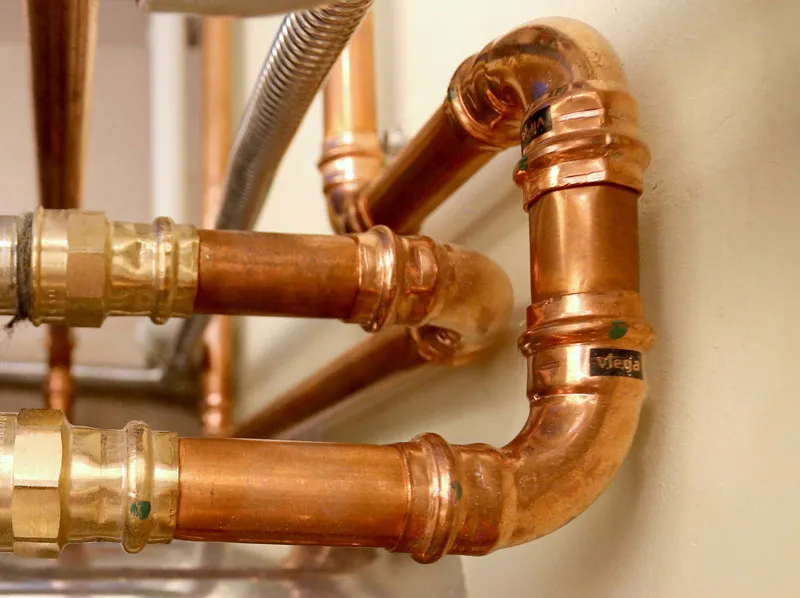

Пример опрессовки труб

Резьбовое соединение

Применяется на стальных трубах, особенно на оцинкованных. Основная сложность заключается в процессе нанесения резьбы, который существенно удлиняет процесс монтажа по сравнению с другими способами.

Руководитель компании «Энергобыт Сервис» Денис Ханнанов:

По своему опыту, мы рекомендуем клиентам соединения методом опрессовки. Если соблюдать технологию монтажа, то качество таких соединений не вызывает вопросов. Более чем за пять лет работы протечек не было. В плане удобства и скорости установки пресс-фитинги — одна из самых лучших технологий. В отличие от пайки, где трубы соединяются последовательно, опрессовка позволяет сначала проложить трубы, и только потом соединять их. Для клещей пресса неудобных или труднодоступных мест не существует, тогда как громоздким паяльником работать сложно в любом стесненном пространстве.

Кроме способа монтажа и умения инженеров, крайне важен выбор материалов. Их качество зависит от производителя. Опыт показывает, что самые надежные трубы и соединения к ним производят в Европе, в частности в Германии. По немецким стандартам только неразборные пресс-соединения пригодны для скрытой прокладки.

Со временем мы стали постоянно использовать пресс-фитинги немецкой компании Viega, довольны их качеством. Технологию пресс-соединений Viega Megapress освоили быстро и полностью перешли на нее. Другие производители труб и соединений, с продукцией которых мы работаем: Rehau, Oventrop, Uponor. «Энергобыт Сервис» дает гарантию на свою работу. Поэтому мы в первую очередь заинтересованы в безаварийности и долговечности трубопровода, который монтируем.

Монтаж радиаторов отопления при помощи пресс-фитингов Viega инженерами «Энергобыт Сервиса».

Выдержат ли трубы температуру в системе отопления?

Металлические трубы можно устанавливать на любых участках отопительной системы. С полимерными сложнее: нужно изучать маркировку и рекомендации производителя. Но есть и общие рекомендации. На выходе из котла, где температура теплоносителя достигает 80-90˚, используйте стальные или медные трубы. Полимерные трубы на высокотемпературных участках сразу не потекут, но прослужат максимум год, затем начнут разрушаться.

Какие трубы нужно утеплять?

Утепление позволяет снизить теплопотери и защитить трубы и соединения от конденсата. В котельной утепляют все открытые участки труб, чтобы она не превращалась в самое теплое помещение в доме, а максимум тепла доходило до радиаторов. Чаще всего используется теплоизоляционный материал из вспененного полиэтилена, который просто надевается на трубу. Особенно важно утепление труб при укладке в стяжку. Теплоизоляция здесь работает в том числе и как защита при температурном расширении.

Выводы:

1. Выбор труб — еще не всё. Плюсы труб из определенного материала могут быть сведены на нет плохим монтажом — как выбором способа соединений, так и качеством их исполнения. Невозможно проверить качество пайки соединений полиэтиленовых труб, а именно в таких системах соединений больше всего. Где-то обязательно будет заужен диаметр, где-то скоро потечет.
2. Не ведитесь на ценник. Разные виды труб могут существенно отличаться в цене. Полипропилен и металлопластик пользуются популярностью из-за своей дешевизны. Но в отоплении, как нигде, действует правило «скупой платит дважды». Дешевые трубы в итоге выйдут вам дороже. Они могут быть низкокачественными или поддельными. Выбирайте продукцию и технологии известных европейских брендов.
3. Соблюдайте требования производителя по температуре и давлению. На подающем участке трубопровода от котла к коллектору, гидрострелке или бойлеру используйте металлические трубы, полимерные долго не выдержат условий высокотемпературного контура. Даже небольшое превышение указанной документации к полимерным трубам температуры приведет к значительному сокращению срока эксплуатации.
4. Материалы трубопровода влияют на воду и друг на друга. Не используйте трубы из нескольких металлов в одном контуре и не соединяйте между собой трубы из разных материалов. Медь не подходит для горячего и холодного водоснабжения.

Что нужно для обвязки котла?

Обвязка котла — это система трубопроводов и арматуры, которая используется для соединения котла с системой отопления и горячего водоснабжения. Обвязка котла обеспечивает передачу тепла и жидкости между котлом и системой отопления и горячего водоснабжения.

Для обвязки котла необходимы следующие компоненты:

1. Трубопроводы: трубы, которые соединяют котел с системой отопления и горячего водоснабжения. Трубы могут быть изготовлены из различных материалов, таких как медь, сталь, пластик или композитные материалы.

2. Арматура: краны, вентили и другие устройства, которые используются для контроля и регулирования потока жидкости в системе обвязки котла.

3. Насос: устройство, которое помогает циркулировать жидкость между котлом и системой отопления и горячего водоснабжения.

4. Экспанзионный бак: устройство, которое помогает компенсировать изменения давления в системе и защищает котел и другие компоненты системы от повреждений.

5. Фильтры: устройства, которые помогают очищать жидкость от загрязнений и предотвращают повреждение котла и других компонентов системы.

При обвязке котла необходимо учитывать требования местных норм и стандартов безопасности, а также обращаться к квалифицированному специалисту для проектирования и установки системы обвязки котла.
