Закрытие труб на кухне гипсокартонным коробом — подробное пошаговое руководство с фото
Коммуникации, присутствующие в ванных комнатах и туалетах, часто выглядят неэстетично, и поэтому при проведении ремонта в большинстве случаев владельцы жилья стремятся скрыть трубы в санузлах, создавая специальные облицовочные конструкции из гипсокартона.

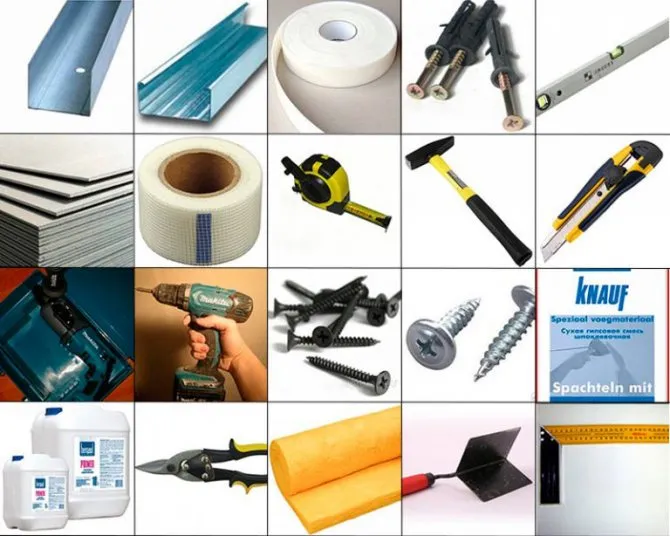

Выбор материала и необходимые инструменты
Сооружение короба процесс не сложный, но в этой работе есть некоторые нюансы, которые стоит знать, для положительного результата. Для монтажа нужно купить материалы, комплектующие и приготовить нужный инструментарий:
- крепежи – элементы соединения, саморезы, шурупы, «семечки», дюбель-гвозди;
- шпаклевка;
- серпянка;
- штукатурка;
- герметик на силиконовой основе – пригодится для герметизации стыков с полом;
- ревизионный люк;
- гипсокартон
- профиль – стоечный и направляющий.

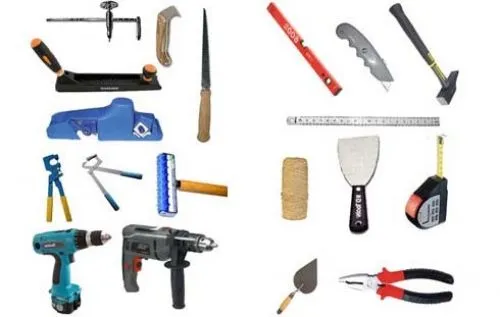

- шпателя;
- шуруповерт;
- набор бит;
- перфоратор;
- бур на 6 мм;
- ножницы по металлу;
- отвертка;
- уровень;
- рулетка;
- нож и ножовка;
- валики;
- ванночка;
- емкость для замешивания смеси.
Полезные советы
Если скрываются водопроводные трубы следует учитывать некоторые нюансы. Сбор каркаса осуществляется выше описанным методом, но в этом случае учитываем тот факт, что на трубах собирается конденсат от перепада температур.
Опишем дополнительные меры защиты материалов от пагубного воздействия воды.
- Первое, используем только влагостойкий гипсокартон.
- В места соединений гипсокартона с полом выдерживаем необходимое расстояние и можно промазать дополнительно шпатлевкой и клеевым раствором.
- Внутреннюю поверхность листов можно обработать гидроизоляционным составом.
- Трубы промазать гидроизоляцией и утеплить.
- Лист не должен касаться трубы и расстояние между нами составлять не меньше 3 см.
Вспомогательные приемы создадут дополнительную защиту материала от воздействия воды и увеличат срок службы вашего сооружения. Влагостойкий гипсокартон подходящее полотно для использования во влажных помещения, не прихотлив в использовании, и имеет массу положительных отзывов. Широко применяется во всех видах строительства, в любых помещениях и при правильном монтаже не имеет отрицательных сторон.
Пошаговая инструкция изготовления короба для труб

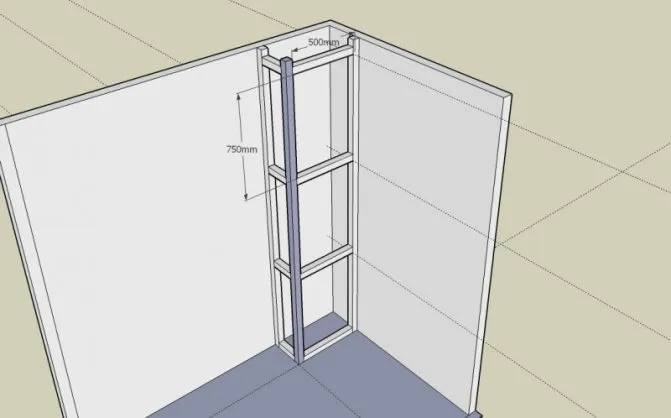

Перед тем как вы начнете собирать короб из гипсокартона, нужно составить проект. Не стоит игнорировать этот этап, так как он является одним из важных, так как от него зависит качество короба выполненного своими силами.
Пошаговая инструкция сборки гипсокартонного короба для скрытия сточных труб, будет описана на примере ванной комнаты и туалета, процесс монтажа конструкции для скрытия труб на кухне идентичен описанному.
Не нужно создавать точный чертеж, достаточно просто сделать схематический рисунок с перенесенными на него размерами будущей конструкции.
Смотрите в видео: как закрыть трубы гипсокартонным коробом.
Дизайн, фото
Представленным полотном хорошо скрываются любые выступы, на кухне выстраивают вентиляционные короба, укрывая коммуникации, в санузлах прячут трубы и стояки, образуя единое строение. Это универсальное решение применяемое многими отделочниками, добиваясь наилучших эстетических результатов.
Как это выглядит в интерьере;

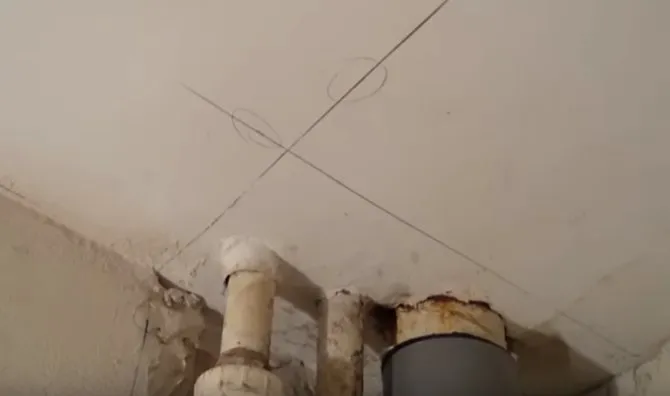

Предварительная разметка
Этапы разметки:
- Как только выполнен чертеж, его нужно перенести на пространство вокруг коммуникаций;

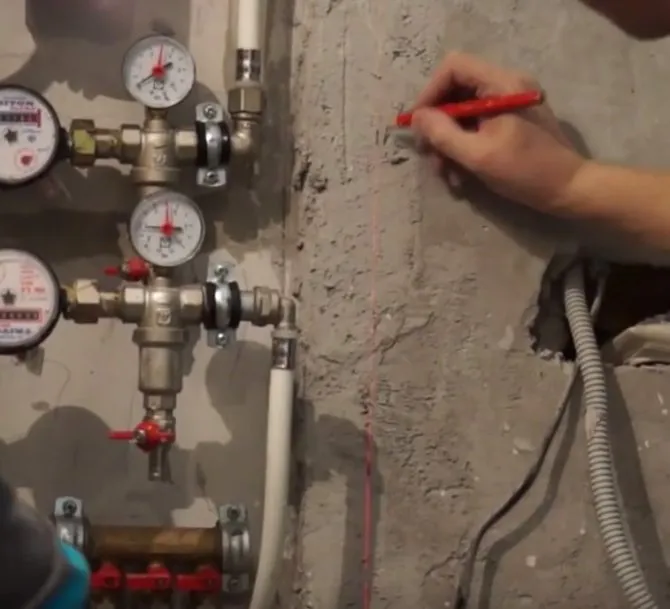

- Карандашом нужно сделать отметку на стене в том месте, где трубы выпирают из угла дальше всего, при этом отступив 5 см;
- Как только отметки сделаны с обеих сторон, нужно начертить на стене ровную перпендикулярную линию, проходящую точно по этой отметке;

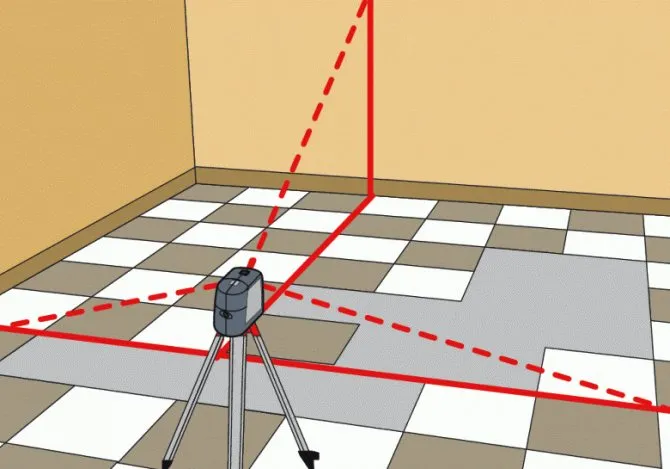

- Чтобы линия была ровная можно воспользоваться отвесом или лазерным уровнем;
- Далее, нужно отметить на полу и потолке, место нахождения направляющего профиля, для этого нужен строительный уголок. Подставить уголок коротким краем к углу на пересечении пола и стены, и провести прямую на полу. Угол между полосой на стене и полосой на полу должен быть 90 градусов;
- Так же стоит поступить на потолке.
Разметка готова, можно приступать к следующему этапу.
Дерево или металл
Прежде всего необходимо собрать каркас. Для изготовления короба может применяться как металлический профиль, так и деревянный брус. Преимущества металлического профиля из оцинкованной стали состоит в том, что он, в отличие от деревянного бруса, обладает повышенной устойчивостью к влаге, длительное время не подвергается воздействию ржавчины.
К преимуществам деревянного каркаса можно отнести экологичность древесины и более высокую степень звукоизоляции.
Монтаж и установка каркаса из профилей

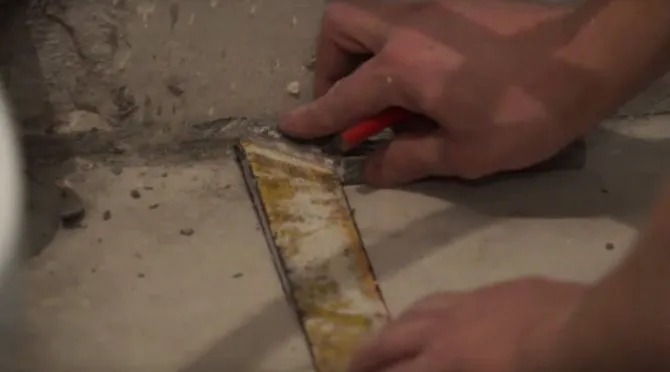

Перед сооружением металлического каркаса нужно нарезать нужное количество отрезков профиля равных размеченным линиям.
Смотрите в видео: сборка каркаса для будущего короба из ГКЛ.
Как производится монтаж:

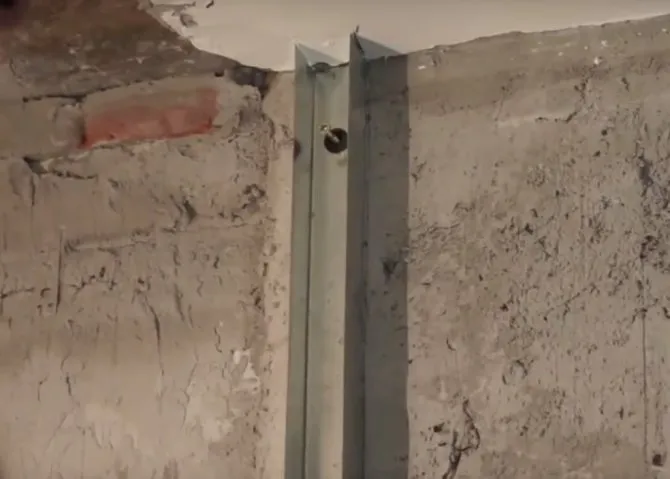

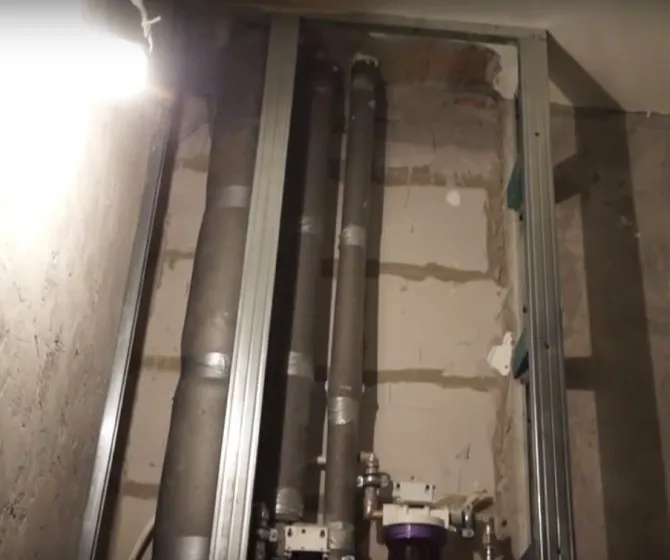

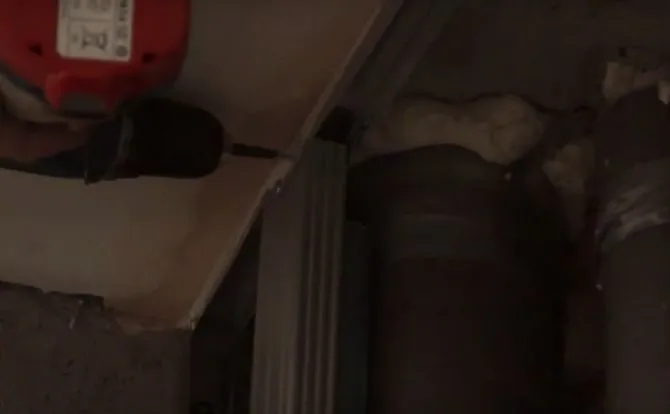

- Начинать нужно с установки направляющих профилей на пол и потолок, а потом на стены. Устанавливаются они строго по линиям, и закрепляются при помощи дюбель-гвоздей. Для этого профиль сильно прижать к полу и прямо через него пробурить отверстия в полу на расстоянии 15 см друг от друга. В отверстия вставить дюбеля и вкрутить саморезы;
- После этого можно приступать к установке стоечных профилей. Он вставляется по направляющим сверху и снизу. Профиль прижимают и крепят при помощи дюбель-гвоздей. Концы гибкого соединения загибаются внутрь, или обрезаются. Основное требование в данной ситуации – профиль должен стоять по уровню;
- Следующим этапом будет установка углового соединительного профиля, он прикручивается маленькими саморезами к пересечению направляющих на углу будущего короба;

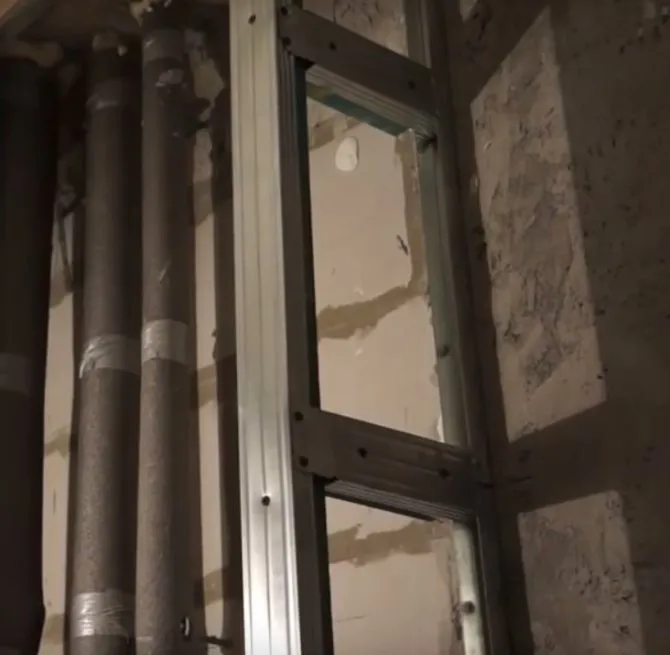

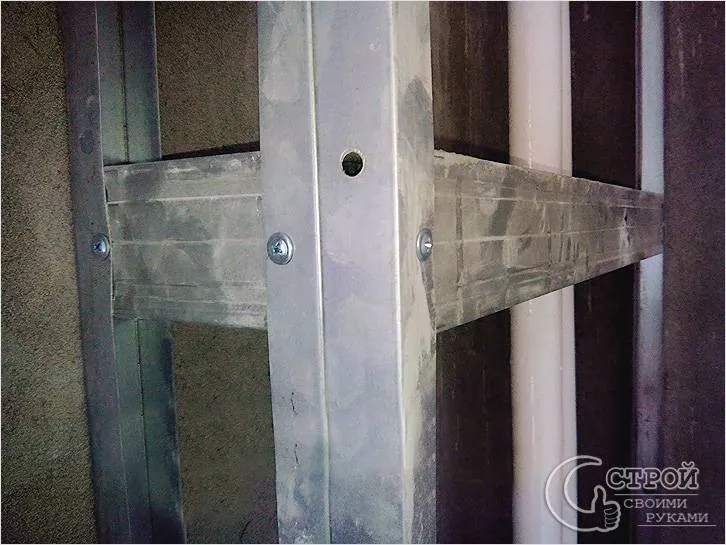

- Затем монтируется каркас жесткости в коробе для труб – маленькими отрезками соединяется профиль у стены и профиль на углу. Отрезки располагаются строго параллельно полу на расстоянии 30 см друг от друга, по всей высоте каркаса с двух сторон.

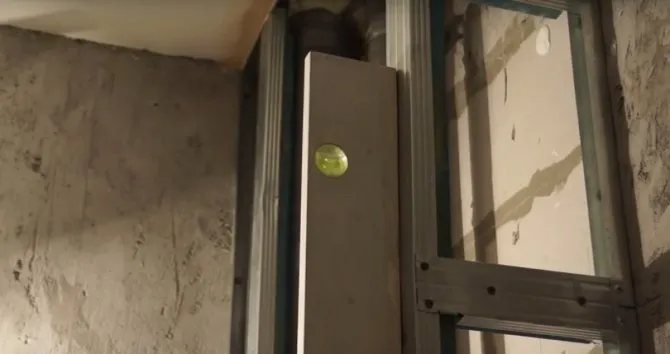

Важно! Всю сборку нужно контролировать уровнем, даже маленькое отклонение, которое может привести к некачественной сборки конструкции. Эта инструкция поможет вам собрать и установить короб, который может закрыть отопительные трубы.
Как скрыть коммуникации?

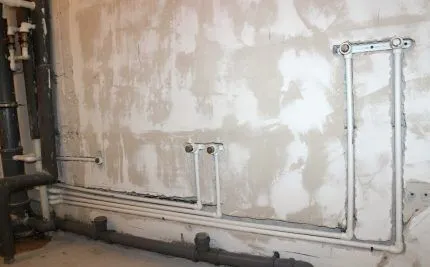

Разводка в ванной комнате включает в себя трубы, подсоединенные к различным сантехническим устройствам (ванне, умывальнику, а при совмещенном санузле и к унитазу), а также различные приборы и устройства: вентили, фильтры, счетчики воды.
Чтобы коммуникационные системы не бросались в глаза, их прячут, используя различные способы.
Одним из них является скрытая разводка. В этом случае трубы прячут внутрь стен, устраивая в последних специальные выемки-штробы.
Правда этот метод не является универсальным, поскольку он имеет ряд ограничений:
- штробление стен возможно осуществить лишь во время капитального ремонта, поскольку в этом случае требуется полная ликвидация отделочных покрытий и замена коммуникационного оборудования;
- при монтаже скрытой разводки невозможно скрыть фильтр, счетчик или иной прибор;
- строительные нормативы запрещают пробивать штробы в несущих конструкциях, поскольку они резко снижают прочность стен;
- существуют ограничения на размерные характеристики труб, которые применяются для скрытой разводки: их диаметр, не должен превышать 50 мм. Следовательно, этот способ никак не подойдет для маскировки толстой канализационной трубы;
- этот метод не подходит для стояков, вид которых вряд ли украшает интерьер ванной.
Альтернативой скрытой разводки считается комбинированная система, предусматривающая устройство короба на поверхности стен. В этом случае трубы помещаются в специально выделенное пространство, а наружные стенки отделываются в соответствии со стилистикой интерьера.

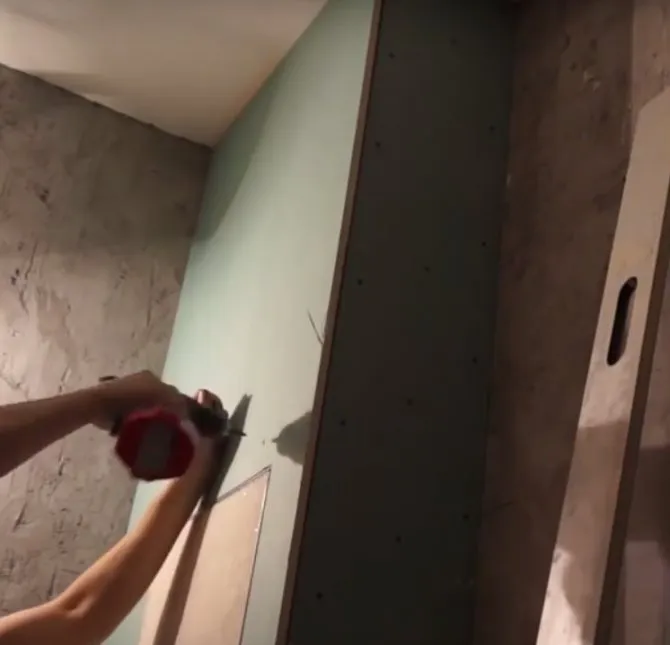

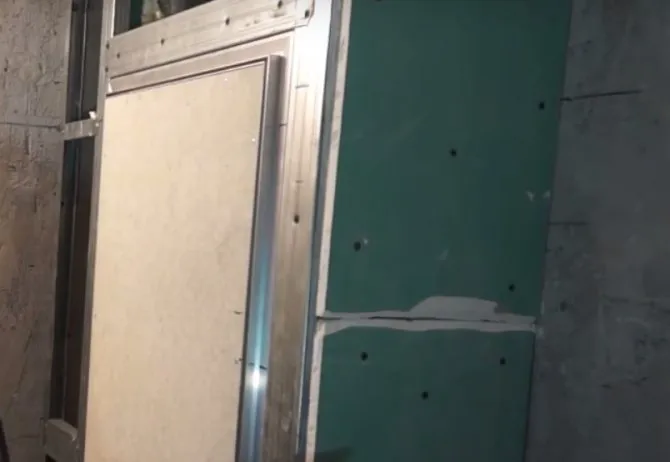

Установка люка

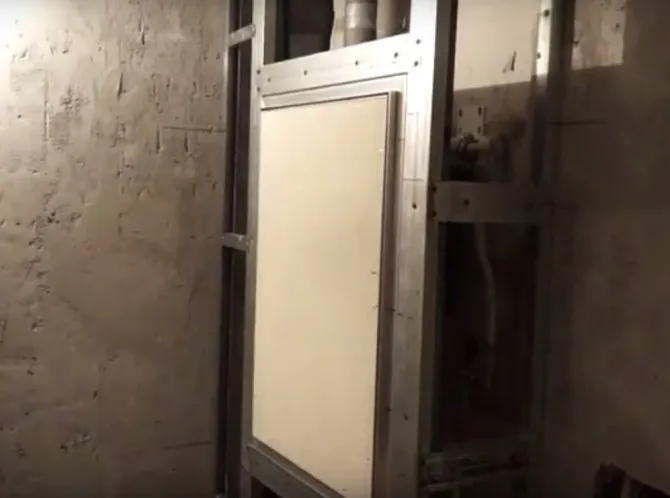

Технологический люк должен быть обустроен в коробе в обязательном порядке, так как к коммуникациям должен быть обеспечен свободный доступ. Если вы предполагаете установить люк невидимку, то сделать это нужно еще до установки гипсокартона.
Во-первых, под эту конструкцию выполняется усиление из профилей, по размеру.
Во-вторых, такие люки довольно тяжелые, поэтому закрепить его нужно тщательно, не жалея саморезов.
Так же на этом этапе нужно определить, где будет установлена вентиляционная решетка, она необходима, для того, чтобы внутри короба не образовывался конденсат.
Что можно положить в коробочку для подарка
Чтобы презент приобрел эстетичный и завершенный вид, внутрь короба следует положить колоритный наполнитель. Его выбор зависит от фантазии и предпочтений дарителя, стиля сюрприза и собственно повода, по которому он преподносится. Можно использовать подручные средства: салфетки, фольгу, стружку из дерева, рафию, люрекс и т.д.
Декор укладывается на дно бокса, а сверху – сюрприз. Конструкция приобретает эстетичный объем и форму. В зависимости от тематики праздника наполнитель может быть разного цвета и формы. К примеру, если планируется коробка с фотографиями для мужа на годовщину свадьбы, можно насыпать внутрь древесную стружку.
Обшивка гипсокартоном

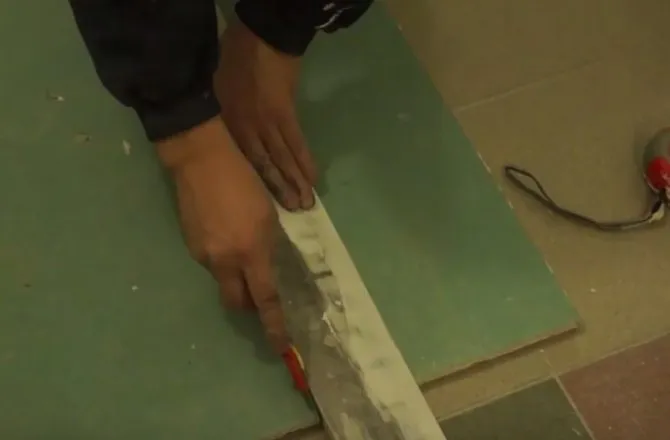

Предпоследний этап в сооружении короба своими руками, обшивка каркаса гипсокартоном:

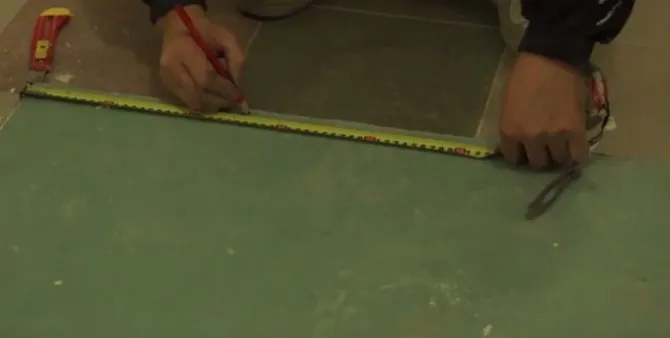

- Измерить все части каркаса и перенести размеры на лист ГКЛ, составив своеобразную выкройку;
- При помощи строительного ножа детали вырезаются;
- Затем представляется каждая деталь к месту своей постоянной установки и прикручивается черными саморезами через каждых 15 см;
- Перед тем как прикрутить деталь на место установки люка, нужно хорошо промерить расстояние со всех сторон, перенести размеры на деталь ГКЛ и вырезать отверстие, так же стоит поступить и с вентиляционным отверстием;
- Зафиксировать деталь.
Советуем посмотреть: как обшить каркас короба гипсокартоном.
По ссылке вы можете прочитать про установку короба для труб на кухне.
Лючки
Не менее ответственными узлами, чем сами короба, являются лючки, которые ставят в ограждения для доступа к трубопроводам, арматуре и приборам учета.
При монтаже чаще всего используют следующие разновидности люков:
Заводские под плитку. Реализуются стандартных размеров с системой открывания и крышкой, поверхность которой рассчитана на наклеивание и удержание керамической плитки. Обычно такие люки имеют жесткую систему петель, позволяющую им удерживать высокий вес керамики и перекрывать большие площади, почти все конструкции рассчитаны на отрывание надавливанием.
Заводские из ПВХ. Это легкие лючки обычно белого цвета с рамкой и дверцами, отлично подходят для пластиковых панелей, нередко их ставят и в гипсокартон, облицованный плиткой. Обычно открываются поворотом дверей при надавливании сбоку.

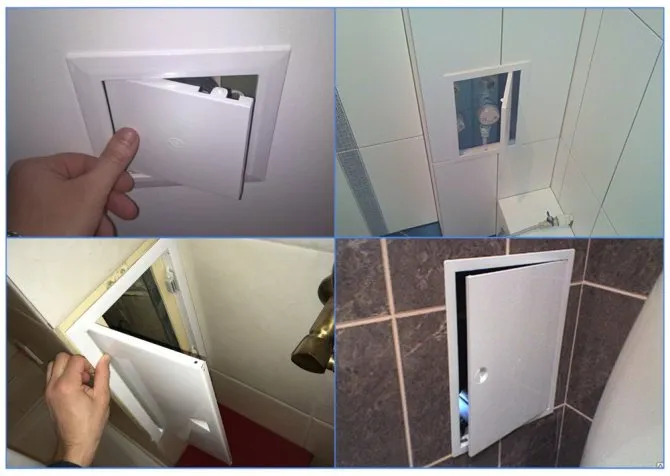

Рис. 10 ПВХ и стальные окрашенные лючки
Заводские из стали.В быту люки из окрашенной стали используют не слишком часто из-за их невысокой декоративности и большого веса (не подойдут для монтажа в ПВХ-панель), их открывают за углубления в дверцах.
Самодельные для гипсокартона. Наиболее популярный вариант монтажа лючков — их самостоятельное изготовление из профильного каркаса и куска гипсокартона, на который затем наклеивают плитку. Плиточник-облицовщик может сделать в лючке ручку, просверлив в кафеле сквозное отверстие, или для его открывания приобретают специальную вакуумную присоску.
Из плитки.В плиточном покрытии гипсокартона проемы можно закрывать непосредственно плиткой, наклеив ее на лист плотного материала (фанеры, ДСП, ГВЛ) вместе с магнитами. При установке в профильную нишу магниты прихватятся к металлическому каркасу.
Можно поступить наоборот — если каркас выполнен из деревянного бруса, к плитке приклеивают стальные пластины, а к обрешетке прикручивают магниты. Открывать плиточные лючки на магнитном крепеже придется присосками.

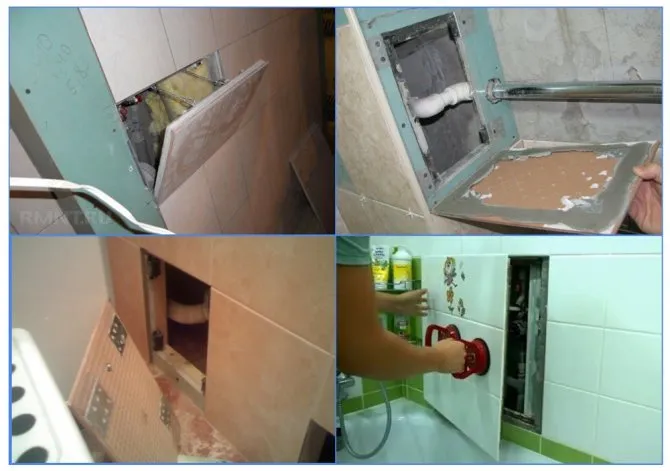

Рис. 11 Самодельные люки
Отделка короба

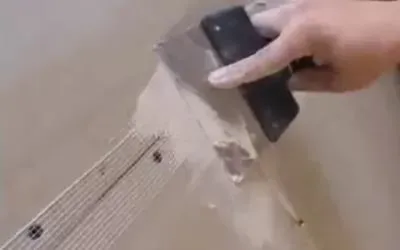

Последний этап — финишная отделка короба из гипсокартона. Перед применением облицовочного материала нужно заделать все швы на ГКЛ. Для этого применяют штукатурку и серпянку.

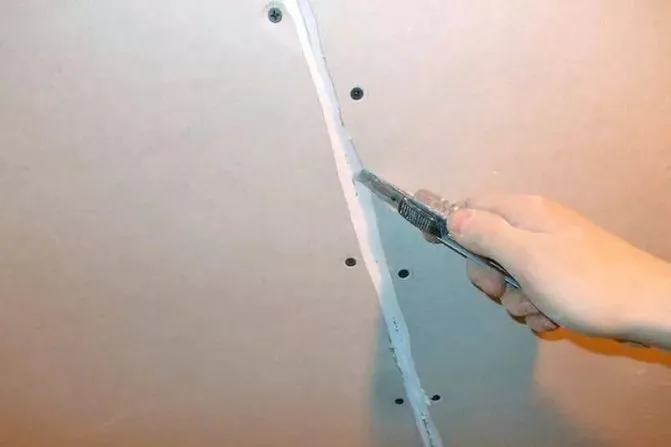

Швы нужно расшить под углом 45 градусов монтажным ножом. Затем наносится небольшой слой гипсовой смеси, хорошо утрамбовывая в швы.
На сырой раствор приклеивается серпянка и накладывается второй слой штукатурки. Оставляется для просыхания.
Если предполагается отделать короб плиткой, то останется просто загрунтовать конструкцию два раза и приступать к облицовке.
Решили покрасить, приготовьтесь произвести работу по шпаклевке короба в два слоя, при этом стоит установить перфорированный уголок.
Как эффективно спрятать трубы отопления в квартире либо частном доме
Наиболее простым случаем является ведение нового строительства, когда заранее есть возможность продумать, как спрятать трубы отопления. При необходимости закрыть трубопровод в кухне, в частном доме, квартире или комнате перечень вариантов сводится к следующему:
- счетчикам;
- кранам для перекрытия потока;
- фланцевым, резьбовым соединениям;
- насосам;
- расширительным бакам и другому оборудованию.
Приватные постройки зачастую выполняются из древесины, что дает возможность без труда скрыть трубы отопления в частных домах. Как вариант, можно протянуть трубопровод через лаги, высверлив для труб отверстия. Важно при этом наличие запаса прочности лаг, чтобы обеспечить надежность всей конструкции.Прежде, чем закрыть в комнате трубы отопления в стену либо пол, необходимо надеть специальные кожухи для снижения тепловых потерь и провести испытания системы. Также потребуется составить схему прокладки отопительных труб, чтобы возможные ремонтные работы в будущем не привели к разрушению целостности скрытой магистрали.
Важно! В частном доме, до того как спрятать трубы отопления, необходимо убедиться, чтобы у короба была опорная поверхность, т. е. его запрещено подвешивать.
- Необходимо удалить с поверхности трубы следы предыдущей отделки.
- Поверхность должна быть зачищена металлической щеткой.
- Также необходимо выполнить грунтование.
Проходящие вдоль стены около пола отопительные трубы можно закрыть специально предназначенными для этого пластиковыми или деревянными плинтусами. Они выпускаются разной ширины и помогут скрыть сразу несколько труб.
Как спрятать газовую трубу на кухне в хрущевке?
Спрятать газовую трубу на кухне в хрущевке можно несколькими способами:
-
Короб из гипсокартона. Этот способ является наиболее популярным и простым. Для этого можно создать короб из гипсокартона и прикрепить его к стене. Короб можно окрасить в цвет стены, чтобы он не выделялся слишком ярко. Для удобства использования можно установить на короб крышку или полку для посуды.
-
Шкафчик или тумбу. Газовую трубу можно спрятать за шкафчиком или тумбой на кухне. Для этого можно установить шкафчик или тумбу на том месте, где находится газовая труба. Если шкафчик или тумба имеет открытую заднюю стенку, то ее можно закрыть специальной панелью из гипсокартона или другого материала.
-
Декоративные экраны или занавески. Если на кухне есть окно, то можно использовать декоративный экран или занавеску, чтобы скрыть газовую трубу. Это создаст дополнительную функцию для оконного проема и украсит интерьер кухни.
Важно помнить, что при скрытии газовой трубы необходимо убедиться в ее доступности для технического обслуживания и ремонта. Рекомендуется проконсультироваться с квалифицированным специалистом, который поможет выбрать оптимальный способ спрятать газовую трубу на кухне в хрущевке.
