Замена варочной панели: как встроить плиту в столешницу.

17 Июля 2020

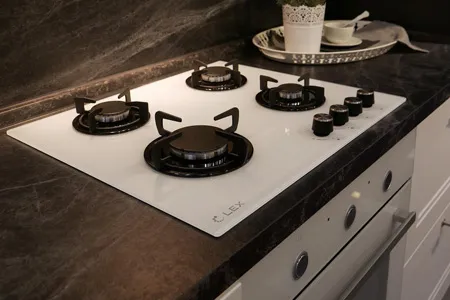

На современных кухнях все чаще можно увидеть компактные варочные панели, которые постепенно вытесняют громоздкие плиты. Установка такой техники существенно экономит место в помещении, что особенно актуально для небольших квартир и студий. Если рассматривать тему «замена варочной панели», то…

Любую модель плиты нужно врезать в имеющуюся поверхность. Правильная установка дома варочной панели в столешницу обеспечит качественное подключение и работоспособность кухонного оборудования.

Общие требования к монтажу варочной плиты

Техника бывает газового и электрического формата. Это сказывается на разнице в установке плиты, но общие правила перед работой остаются одинаковыми:

1. Материал столешницы может быть любым. Главное требование, чтобы его жаропрочность не была ниже показателя 100 °C. Толщина плиты – не менее 25 мм.
2. Наличие вентиляции на кухне. К варочной панели дополнительно ставят вытяжку. Если нет возможности купить такое оборудование, то следует установить на окне мощный вентилятор.
3. Когда крепление техники делают между 2-мя шкафами, то расстояние от каждой стенки до плиты должно быть не менее 15 см. Требования к расстоянию до кухонной стены – не менее 5 см. Если последняя задача невыполнима, но необходимо проложить теплоизоляцию между стеной и кухонным прибором.

Совет! Сложные столешницы из стекла, бетона или искусственного камня делают уже с готовыми отверстиями под варочную панель. Это обусловлено сложным распилом таких материалов.

Электрическая плита должна располагаться недалеко от точки подключения к электросети. При этом учитывают мощность розетки и сечение кабеля, заземление металлических элементов. Монтаж газовой поверхности проходит сложнее, так как придется продумывать стыковку оборудования с газовой трубой.

Требования техники безопасности запрещают выполнять подключение газовых плит своими руками. Можно пригласить сотрудника спецслужб, который за отдельную плату выполнит работу. Неправильное подсоединение прибора влечет за собой санкции со стороны газовых служб (опечатывание вентиля, перекрытие газа) и опасность для жизни обитателей квартиры.

Перечень необходимых материалов и инструментов

Подключать электроплиту можно в домашних условиях, не привлекая специалистов. Необходимо четко следовать инструкции. Если отсутствуют навыки работы с электрическими устройствами, то доверьте работу профессионалам. В противном случае не будет действовать гарантия от производителя, может сломаться прибор или выйдет из строя вся проводка в доме.

Совет! Не все варочные плиты и духовые шкафы можно вместе использовать. Изделия от одного и того же производителя могут быть несовместимы. Некоторые панели имеют свою систему управления. Они функционируют автономно от духового шкафа. Это позволяет размещать технику отдельно друг от друга, в отличие от зависимых устройств.

Для установки своими руками варочной панели в столешницу вам пригодятся такие инструменты:

• зажимы;
• электролобзик или ручной фрезер;
• рулетка;
• саморезы;
• нитролак или силикон;
• уплотнитель-самоклейка или алюминиевая лента;
• линейка, карандаш;
• угольник, метровая доска;
• строительный уровень, маркер;
• дрель;
• набор отверток;
• шланг для газового оборудования;
• разводные ключи;
• газовая обмотка.

Список меняется в зависимости от типа плиты и тонкостей ее подключения. Допустим, фрезер и лобзик не нужны для крепления техники к столешнице, если монтаж выполняется в готовое отверстие. Тогда придется просто выбрать новый прибор в магазине по заранее известным размерам. Разводные ключи и шланг для газового оборудования не нужны при установке электроплиты.

Выполняем замеры

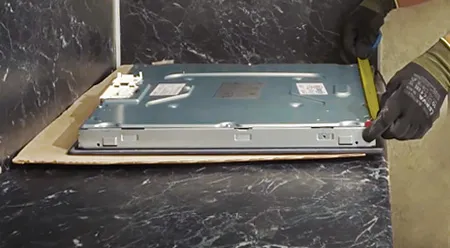

Врезка варочной техники начинается с выяснения размеров оборудования и нанесения их на рабочую поверхность столешницы. Обычно все параметры прибора указаны в технической документации, прилагаемой к быттехнике. Если производитель не позаботился об этом, то придется все делать самостоятельно.

Процесс выглядит таким образом:

1. Переворачиваем панель на стол.
2. Делаем замеры длины и ширины изделия по внутренним краям.
3. Измеряем параметры выступа плиты для фиксации. Обозначаем их карандашом на рабочей поверхности.
4. Находим центр отрезков, делаем разметку.
5. Тщательно проверяем зазоры. Для выступа длиной 15 мм нужно отступить 10 мм. Для установки самой варочной панели в домашнюю столешницу понадобится отступ в 5 мм.

Совет! Можно простым способом обвести плиту карандашом сразу на столешнице. Но тогда есть риски получить неверный прямоугольник. В результате просто повредите мебель.

Специалисты рекомендуют устанавливать дома варочную панель поэтапно, делая расчеты последовательно:

1. Разметка тумбы на основании размеров из инструкции выполняется путем вычерчивания прямоугольника.
2. Центр получаем при помощи рулетки. На столешнице рисуем крестик таким образом, чтобы одна линия соотносилась с передним краем рабочей поверхности, а вторая была ей перпендикулярна.
3. На темные столы нужно наклеить малярный скотч, а уже после выполнять разметку карандашом, маркером.
4. Снимаем мерки с варочной плиты с запасом на 1-2 мм.
5. Строго вычерчиваем 4 линии.
6. В конце проверяем ровность полученной фигуры уровнем или школьной линейкой.

Специалисты рекомендуют в конце обвести прямоугольник маркером, а лишнюю разметку стереть, чтобы не наделать ошибок при вырезании отверстия.

Совет! Если сомневаетесь в верности замеров, то проще сделать картонный макет, а после использовать его в работе.

Готовим посадочное отверстие

Чтобы подготовить столешницу под варочную панель, используем электрозобзик, фрезер и дрель. Более качественная линия получается при помощи фрезерной машинки. Более грубая – с электрическим лобзиком.

Процедура вырезания отверстия лобзиком следующая:

1. По углам готового прямоугольника с внутренней стороны просверливаем отверстия 8-10 мм.
2. Лобзиком с мелкими зубьями делаем пропил по обозначенным линиям. При этом электрическую пилку лучше держать не «на весу», а плотно прижимая к столу.

Не в каждом доме есть лобзики. Работу по установке электрической или газовой варочной панели можно сделать при помощи дрели.

Порядок вырезания посадочного отверстия при помощи электродрели:

• Сверлом делаем отверстия 8-10 мм вдоль обозначенной линии. Делаем работу с внутренней стороны столешницы, чтобы высверленные места соприкасались с размеченной линией отреза. Делаем отверстия как можно чаще. Тогда будет легко обломить кусок столешницы.
• Грубые края высверленных мест выравнивают по отмеченной линии. Для этого используют пилку по металлу, дереву или рашпиль.

Во время работы низ рабочей поверхности нужно поддерживать или зафиксировать скотчем. Под низ можно подставить гарнитура табурет. Так вы не повредите тумбу, сохраните ровность всех граней. После удаления опилок проверяется качество среза.

После того как посадочное место будет сделано, нужно попробовать вставить в него варочную плиту. Встраиваемая техника должна без усилий входить, полностью закрывать корпусом сделанное отверстие.

Совет! Чем острее зубья электропилы или ручного лобзика, тем ровнее будут грани срезов.

Уплотнение и герметизация техники

Следующий этап – герметизация. Он необходим для защиты столешницы от попадания влаги в процессе уборки или приготовления пищи. Рабочая поверхность из ДСП, МДФ или дерева может легко разбухнуть и испортиться. Процедура выполняется при помощи нитролака или акрилового герметика для сантехработ.

Состав следует нанести тонким слоем изнутри на торцы вырезанного отверстия. На лицевой стороне столешницы герметик не используется. Для этих целей берут уплотнитель, который идет обычно в комплекте с варочной панелью.

Совет! Для уплотнения периметра отверстия для панели подходит серпянка для гипсокартона. Ее ширина должна быть не менее 30 мм.

При использовании силикона для обработки торцов столешницы обратите внимание на такие нюансы:

1. Для начала поверхность подготавливают. Нужно протереть края от пыли, загрязнений, обработать обезжиривателем.
2. Далее наклеиваем монтажную ленту по сторонам швов с отступом, равным линии на тумбе.
3. Срезаем с тюбика с герметизирующим составом носик, а после надеваем на него специальную насадку в виде шприца (все идет в комплекте).
4. Заряжаем тубу в пистолет.
5. Нажимаем рычажок для уменьшения давления.
6. Выдавливаем герметик, сбрызгивая шов мыльным раствором.
7. Разравниваем полученный шов шпателем и удаляем скотч.

Монтаж уплотнительной ленты по шву на лицевой части столешницы предотвращает доступ воды в материал и перепад температур. Для этого используют металлизированную ленту. Ее клеят на сухую и обезжиренную поверхность, немного прижимая.

Нанесение ленты выполняется следующим образом:

1. На уплотнитель нанесен клей, который закрыт пленкой. Снимать ее сразу не рекомендуется. Делайте все постепенно, по мере приклеивания к столу.
2. Ленту прокладываем по периметру подготовленного отверстия единым полотном. На углах материал не обрезается, а просто наклеивается с поворотом на 90º.
3. Концы уплотнителя соединяют встык, без зазоров и нахлеста.

Перед наклейкой материала важно проверить соответствие толщины ленты и внутренней глубины бортов варочной техники. Если полоска тонкая, то появится щель. Через нее будет просачиваться вода. В идеале цельная лента должна выступать на 1см ниже бортика.

Совет! Производители могут комплектовать варочные панели алюминиевыми уплотнительными лентами. Инструкция по их использованию содержится в техдокументации на оборудование.

Монтаж плиты

Как выглядит процесс закрепления на кухне варочной панели:

• Техника аккуратно вставляется в подготовленное отверстие. Передняя сторона плиты должна быть четко параллельна краю тумбы.
• Изнутри столешницы корпус крепится к столу специальными пластинками. Они входят в комплект поставки.
• Врезка варочной панели выполняется таким образом, чтобы между техникой и тумбой не было зазоров.
• Канцелярским ножом удаляются излишки уплотнителя.

Поверхность нужно надежно зафиксировать. В процессе использования прибора не должно быть сдвигов даже на 1 мм. Если стыки остались неровными, то их можно подрезать или надежного закрыть герметиком.

Подсоединение варочной поверхности к электросети

Устройство можно подключить к отдельной электрической линии, если на щитке есть автоматы УЗО для плиты. В помещениях с электропитанием 380 вольт придется делать равномерную нагрузку на фазу.

Совет! Самостоятельно устанавливая электрическую варочную панель дома в столешницу, следует предусмотреть обязательную установку отдельных УЗО и защитного автомата. Допустим, для розетки в 16А берут устройства защиты не менее 40А, а автомат – не менее 25А.

Для плиты может потребоваться отдельная розетка, поэтому сначала демонтируют кухонный гарнитур. Подготавливается канал, укрепляется, закрывается цементом или слоем шпатлевки.

После можно приступать к подготовке и вырезанию отверстия в столешнице, монтажу плиты. Обязательно посмотрите видео ниже, чтобы не осталось вопросов по установке электрической варочной панели на кухне в столешницу.

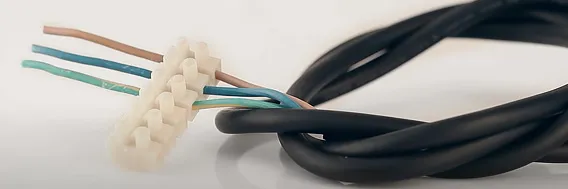

Розетка или колодка подключения для электроплиты: что выбрать

Есть 2-а варианта врезки электрической варочной панели в столешницу. В первом случае монтируют вилку-розетку. Во втором – через клеммник напрямую, соединив провода панели с питающим кабелем. Оба таких способа можно использовать.

Совет простой. Если панель идет с вилкой, то ставим розетку. Контакты обычной розетки для варочной поверхности выдерживают 32А. С ними ничего не случится, если вы забудете отключить технику при нагрузке. Но соединение через клеммник более надежное, хотя не самое удобное при ремонте оборудования или замене плиты.

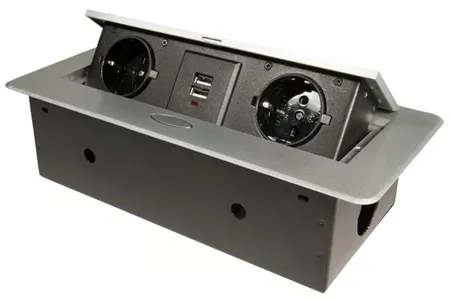

Выбираем место для розетки

Для правильной установки дома варочной панели в столешницу важно, чтобы техника и розетка находились на подходящем расстоянии друг от друга. Нельзя использовать удлинители и тройники, так как это приведет к выходу из строя проводки в помещении. Если около оборудования нет электроточки, то ее нужно проложить до установки плиты.

Когда планируется использовать нижний духовой шкаф, то нужно ставить 2 розетки. Выбирайте место для размещения ниже плиты. Это позволит исключить контакт влаги и жира с розеткой при приготовлении пищи. Также она станет незаметной для окружающих.

Совет! До начала работ с прибором необходимо обесточить электричество на кухне.

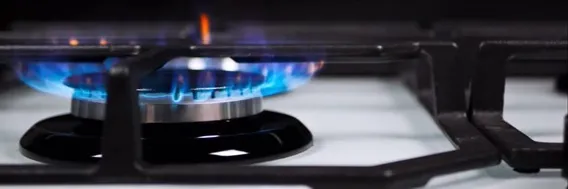

Подключение газовых коммуникаций

Подача газа до установки газовой варочной панели полностью перекрывается. Чтобы упростить работу, сразу подсоединяйте газовый шланг к плите. Паронитовую уплотняющую прокладку крепят при помощи накидной гайки.

Нужно ее плотно закрутить на патрубок внизу кухонной техники. Прокладку смазывают солидолом. Наличие утечек газа можно проверить путем нанесения на них мыла. Если монтаж выполнен правильно, пена не появится.

На комбинированных плитах лучше ставить термозапорный клапан. Он способен перекрывать подачу газа при нагреве выше 60ºС. Деталь располагают в удобном для управления месте. Обязательно настраивают работу конфорок. Пламя должно гореть без желтых бликов.

Совет! Для подсоединения газовых приборов нужна их приемка обслуживающей компанией. Специалисты проверят состояние прибора и герметичность соединения.

Дополнительные советы мастеров при подключении варочных панелей

Используйте рекомендации ниже, которые помогут врезать газовую, электрическую плиту в домашних условиях:

1. Технику примеряют в вырезанную нишу, чтобы она легка в отверстие ровно и красиво.
2. Чем меньше останется щелей, тем безопаснее использовать оборудование.
3. Перед врезкой плиты необходимо ее подключить к электрической сети по комплектной схеме.
4. Под панелью можно поставить метабоксы и ящики, поэтому отступы внизу делают так, чтобы мебель не касалась плиты.
5. Модели с 2-мя конфорками можно поставить вдоль столешницы, если они соответствуют размерам тумбы.
6. Минимальная глубина встройки указана в технической документации к оборудованию.
7. Подошву электролобзика следует располагать под углом 90º, тогда рабочая поверхность не поцарапается.
8. Монтаж плиты делают уже после сборки кухни, чтобы не испортить стол.

Во время работы соблюдайте меры предосторожности и ТБ. При работе с лобзиком используйте защитные очки. Для подключения электрической плиты берите инструменты с диэлектрическими рукоятками. Они защитят от пробоя электрическим током.

Как соединить варочную панель и духовой шкаф?

Чтобы соединить варочную панель и духовой шкаф, необходимо выполнить следующие действия:

1. Убедитесь, что у вас есть подходящая варочная панель и духовой шкаф. Они должны быть совместимы друг с другом по размеру и мощности.

2. Подготовьте электрические провода, которые пойдут от электрощитка к варочной панели и духовому шкафу.

3. Установите варочную панель на нужном месте, согласно инструкции к устройству.

4. Подключите электрические провода от электрощитка к варочной панели, соблюдая все меры предосторожности и правила безопасности.

5. Установите духовой шкаф в нужном месте, согласно инструкции к устройству.

6. Подключите электрические провода от электрощитка к духовому шкафу, также соблюдая все меры предосторожности и правила безопасности.

7. Проверьте правильность подключения устройств, включив их и убедившись, что они работают.

Важно: электромонтажные работы должны проводиться только квалифицированным специалистом, чтобы избежать возможных повреждений и опасных ситуаций.
