Буры тисэ — чертежи, фото, технические характеристики.
Фото буров тисэ старой и новой модификации.

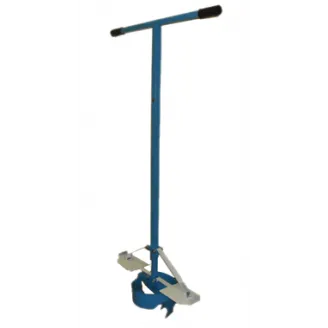

На левой стороне фотографии изображен бур предыдущей версии ТИСЭ с одной лопаткой. Справа можно увидеть бур ТИСЭ с маркировкой ФМ, оснащенный двумя лопатками. Подробную информацию о преимуществах этой новой модификации можно найти на странице, посвященной фундаментным бурам ТИСЭ, на нашем веб-сайте.
Подробнее о преимуществах новой модификации написано на странице фундаментные буры ТИСЭ нашего сайта.
Купить оригинальный бур ТИСЭ, на сегодняшний день можно только только новой модификации, с двумя лопатками. Если вам предлагают купить бур ТИСЭ с одной лопаткой — знайте это подделка. подробнее об этом на странице гарантии ТИСЭ.
Чертежи буров тисэ.

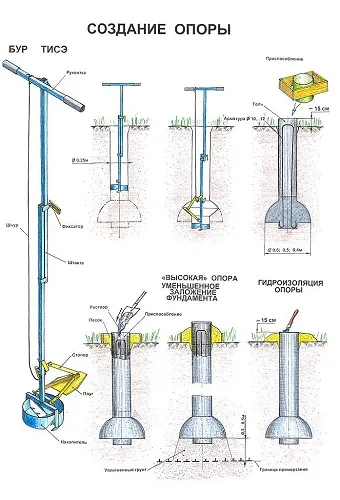

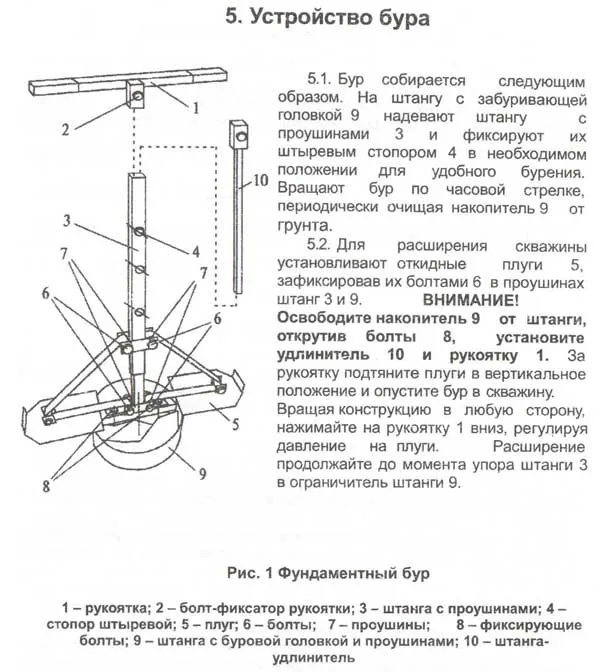

На данных чертежах представлено устройство бура ТИСЭ предыдущей модификации, с одной лопаткой. А также чертеж создания с его помощью сваи.

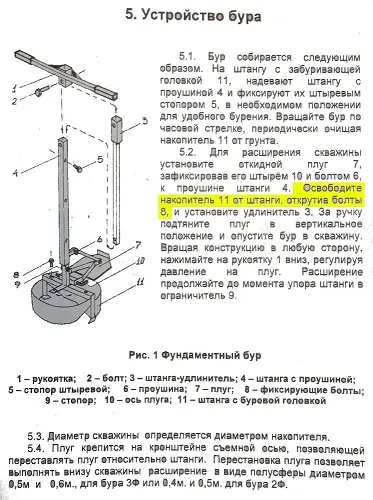

На фото ниже представлен чертеж бура ТИСЭ ФМ, т.е. новой модификации с двумя лопатками.
Основные технические характеристики буров ТИСЭ-ФМ.
Фундаментный бур ТИСЭ-ФМ 300
- весит 12 кг, диаметр бура составляет 300 мм, а ширина рукоятки — 70 см. Длина в транспортном положении 1,34 м.
Размеры формуемого в земле фундаментного столба при помощи бура фундаментного ТИСЭ-ФМ 300:
высота от нижней опорной площадки до уровня земли до 2,2 м;
диаметр цилиндрической части фундаментного столба 0,3 м;
диаметр полусферы в нижней части столба 0,6 м;
объем столба с расширением 0,5 м и глубиной 1,5 м 0,15 м³. - В отличие от бура ТИСЭ-Ф 300, который может делать расширение от 400 до 600 мм, новая модель ТИСЭ-ФМ 300 предназначена для производства расширения только 600 мм, ибо лопасти расширителя закреплены в одном положении.
Фундаментный бур ТИСЭ-ФМ 250
- весит 10 кг, диаметр бура составляет 250 мм, а ширина рукоятки — 70 см. Длина в транспортном положении -1,34 м.
Размеры формуемого в земле фундаментного столба при помощи бура фундаментного ТИСЭ–ФМ 250:
высота от нижней опорной площадки до уровня земли до 2,2 м;
диаметр цилиндрической части фундаментного столба 0,25 м;
диаметр полусферы в нижней части столба 0,6 м;
объем столба с расширением 0,5 м и глубиной 1,5 м 0,12 м³. - В отличие от бура ТИСЭ-Ф 250, который может делать расширение от 400 до 600 мм, новая модель ТИСЭ-ФМ 250 предназначена для производства расширения только 600 мм, ибо лопасти расширителя закреплены в одном положении.
Фундаментный бур ТИСЭ-ФМ 200
- весит 9 кг, диаметр бура составляет 200 мм, а ширина рукоятки — 70 см.
Длина в транспортном положении 1,34 м.
Размеры формуемого в земле фундаментного столба при помощи бура фундаментного ТИСЭ–ФМ 200:
высота от нижней опорной площадки до уровня земли до 2,2 м;
диаметр цилиндрической части фундаментного столба 0,20 м;
диаметр полусферы в нижней части столба 0,5 м;
объем столба с расширением 0,5 м и глубиной 1,5 м 0,1 м³. - В отличие от бура ТИСЭ-Ф 200, который может делать расширение от 400 до 500 мм, новая модель ТИСЭ-ФМ 200 предназначена для производства расширения только 500 мм, ибо лопасти расширителя закреплены в одном положении.
