Крыша выполняет ряд важных функций по созданию достойных условий проживания вкупе с обеспечением внешней привлекательности. Вполне резонно ее считают значимой конструктивной составляющей здания. За формирование кровельной конструкции отвечает стропильный каркас. Он обязан стойко держать нагрузки, определять конфигурацию и сочетаться с экстерьером дома.

С решением поставленных задач способна справиться только грамотно подобранная основа крыши. Сделать правильный выбор значительно легче, если хозяину загородного поместья известны все возможные виды и схемы стропильных систем, понятна специфика их возведения и сфера применения.

• Задачи и функции стропильных систем
• • Факторы выбора «костяка» крыши
  • Базовые варианты стропильных систем
• Обзор скатных стропильных конструкций
• • Вид #1 — односкатный стропильный каркас
  • Вид #2 — стропильные системы двухскатных крыш
  • Вид #3 — вальмовая и полувальмовая система
  • Вид #4 — шатровая крыша
  • Вид #5 — ломаная стропильная система
• Видео-обзор видов и форм крыш

Задачи и функции стропильных систем

Список обязанностей крыши не ограничивается лишь защитой от атмосферных воздействий. Хотя противостояние погодным явлениям в конкретной местности, вне сомнений, возглавляет внушительный перечень задач.

Крыша в качестве завершающего архитектурного штриха дополняет облик здания, придает ему стилистическую направленность или начисто лишает ее. Стропильная система как основа кровельной конструкции обязана отвечать всему спектру технических и эстетических требований, предъявляемых непосредственно к крыше.

Факторы выбора «костяка» крыши

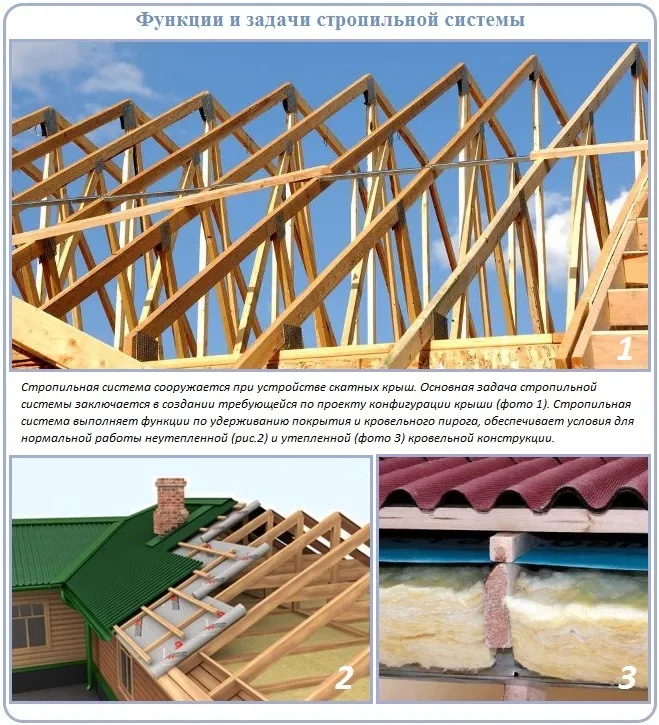

Стропильная система – неоспоримая принадлежность скатных крыш, которая:

• задает конфигурацию и крутизну;
• удерживает финишное покрытие и компоненты кровельного пирога;
• создает условия для безупречной работы элементов кровельной системы.

Выбор крыши в итоге сводится к определению идеального варианта стропильной системы, на который кроме личных предпочтений владельца дома влияют еще такие веские факторы как:

• Количество зимних и летних осадков, характерное для местности, в которой запланировано строительство.
• Сила и направление со скоростью ветров, преобладающих в регионе.
• Желание хозяина использовать пространство под крышей для организации хозяйственных или жилых помещений.
• Тип финишного кровельного покрытия.
• Финансовые возможности собственника.

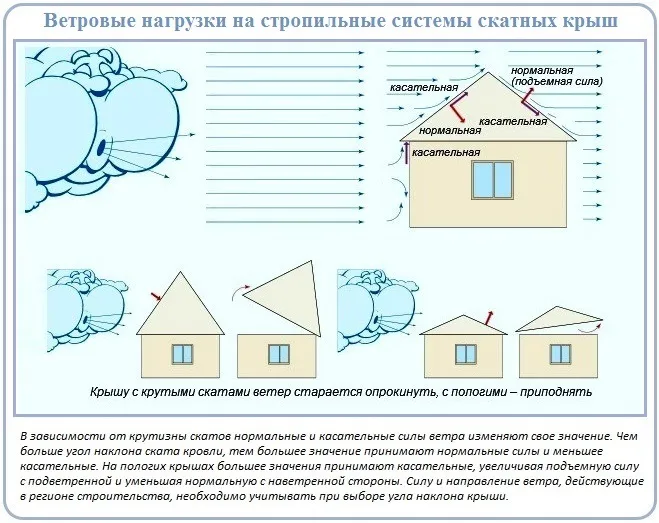

Климатические данные в немалой степени воздействуют на выбор крыши и устройство стропильной системы. В регионах с изобильным выпадением снега нецелесообразно возводить конструкции с незначительной крутизной, способствующей образованию снежных залежей. В районах с порывистыми ветрами наоборот предпочтительны обтекаемые и низко-скатные формы, которые сложно будет сорвать и унести мощному погодному явлению.

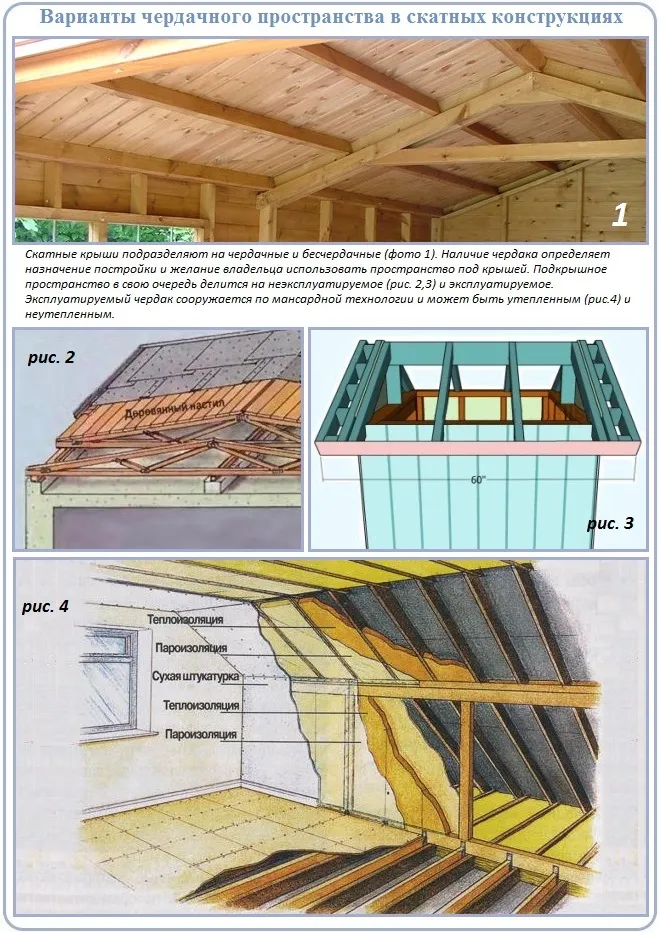

Понятно, что пологая конструкция не приспособлена к устройству в ней полезных помещений. Для желающих оборудовать пространство под кровлей есть стропильные системы, предназначенные для строительства в регионах с различной степенью ветровых нагрузок.

Если необходимости в использовании чердака не возникает, крышу сложной либо простой конфигурации можно построить без него. Вариантов масса, включая разнообразные комбинации базовых версий, ознакомление с которыми даст представление о сути строительства стропильной системы любого типа.

Для того чтобы не мучиться в догадках о наиболее рациональной форме и угле наклона скатной крыши, достаточно присмотреться к окружающим малоэтажным домам.

Проверенную на деле конфигурацию можно смело брать в качестве базового варианта, чтобы скорректировать и доработать его в соответствии с требованиями будущего владельца и техническими характеристиками кровельного покрытия. Если нет желания копировать соседей, стоит ознакомиться с конструктивной и эксплуатационной спецификой различных стропильных систем.

Базовые варианты стропильных систем

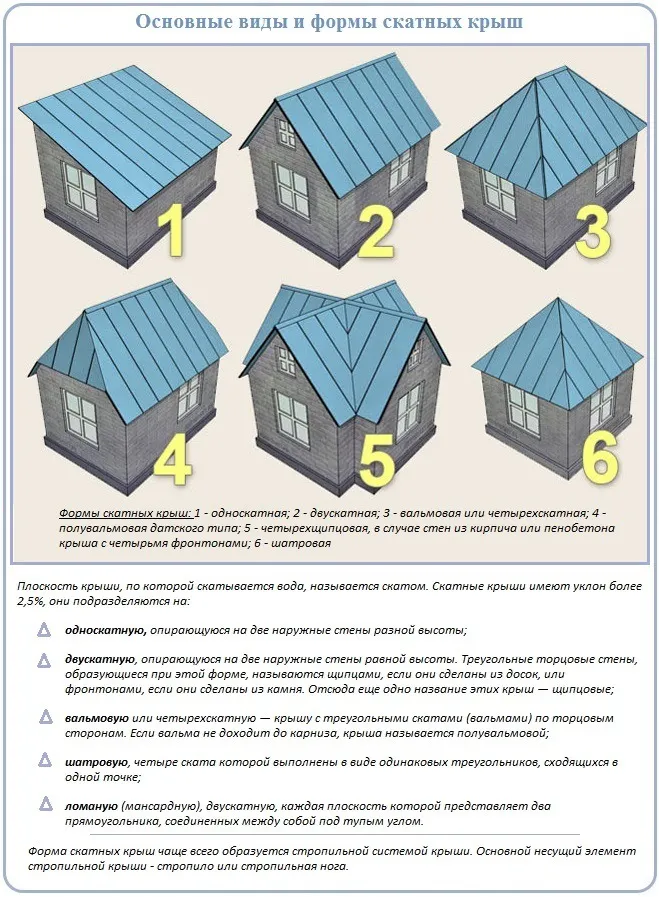

Скатную крышу упрощенно можно представить как совокупность скатов – плоскостей, по которым «скатывается» атмосферная вода. Скаты формируются ребрами стропильных ног – главных элементов стропильной системы. Классификация скатных крыш и соответствующих им стропильных систем производится в зависимости от количества и конфигурации скатов. Согласно обозначенным признакам в их рядах числятся:

• Односкатные. Крыши с одним скатом устраивают преимущественно над хозяйственными объектами, пристройками, верандами. Стропильные ноги односкатной системы опираются на две стенки или два ряда стоек. Одна из стенок или один ряд опор должен быть выше другого, чтобы по образованной стропилами плоскости могла без препятствий стекать вода.
• Двускатные. Крыши с двумя прямоугольными скатами чаще всего встречаются на отечественных просторах. Стропильные ноги двускатных систем опираются на две стенки прямоугольной коробки дома. В классическом исполнении площадь обоих скатов равна, как и высота опорных стенок. Правда, нередкими стали проектные решения с различающимися по площади скатами и разными по высоте опорными стенками.
• Вальмовые. Иначе называются четырехскатными, исходя из численности скатных плоскостей. Стропильные ноги вальмовой системы формируют пару трапециевидных и пару треугольных скатов. Стропила трапециевидных составляющих опираются на длинные стенки коробки, а треугольных собратьев – на короткие торцевые. В плане вальмовая крыша похожа на почтовый конверт. Эффектно смотрится, используется повсеместно. К четырехскатной категории относятся крыши с укороченными треугольными скатами, настойчиво рекомендованные для строительства в районах с высокой ветровой нагрузкой.
• Шатровые. Крыша, которая состоит из сходящихся в одной вершине треугольных скатов. Минимальное количество скатов 4, верхний предел не ограничен. Стропила шатровой системы опираются на равные по высоте стенки или опоры. Шатровые конструкции предпочитают водружать над верандами и беседками. Вариации с крутизной шатровой крыши позволяют устраивать их в регионах с любой ветровой нагрузкой.
• Ломаные. Именуются также мансардными, потому что именно ломаная технология позволяет создать максимально просторные помещения под кровлей. Стропильные ноги ломаных конструкций устанавливаются по аналогии с двускатными системами, но сооружаются в два яруса. Нижние стропилины опираются на стены обустраиваемой коробки, верхние на опоры нижнего яруса стропильного каркаса.

У перечисленных типажей крыш и стропильных конструкций есть многочисленные вариации на скатную тему. К примеру, двускатная крыша может иметь обычный фронтон-щипец с одного торца и вальму с противоположной стороны или дополняться односкатной конструкцией над крыльцом посредине основного ската.

При крестообразном объединении двух двускатных систем образуется сложно-составная крыша с четырьмя деревянными щипцами или каменными фронтонами. В обустройстве коробок Т-образной или Г-образной конфигурации зачастую участвует несколько видов стропильных систем одновременно. Верхний ярус ломаной крыши может быть построен по вальмовой технологии.

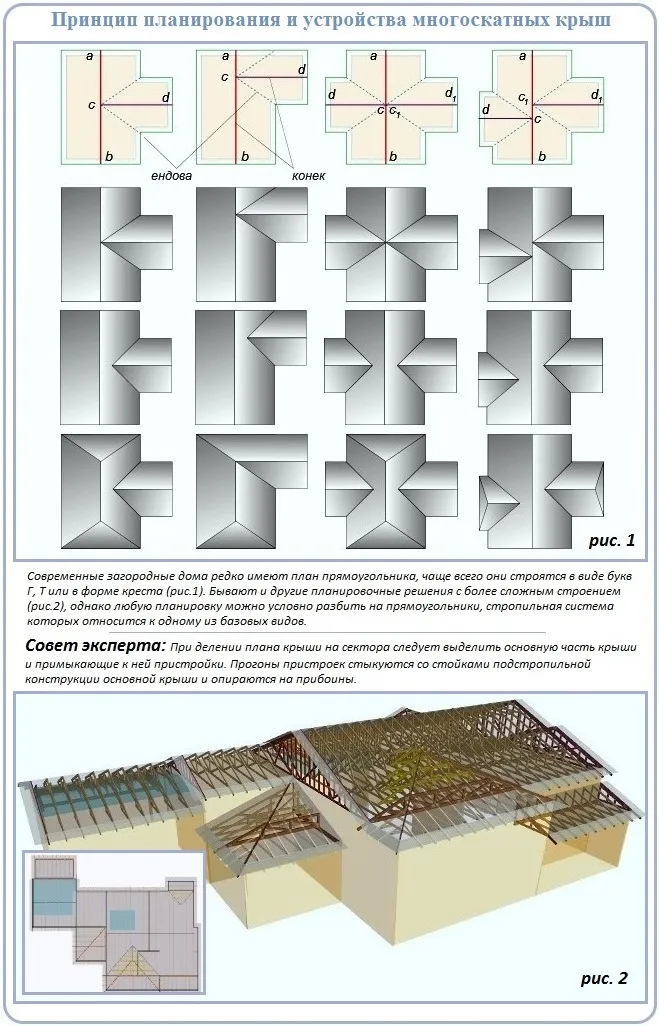

Стропильную конструкцию любой сложности можно представить как совокупность простых форм. Чтобы легче было разобраться в строительных хитросплетениях, объект лучше условно разбить на отдельные блоки. Они-то и подскажут, как возводить каждую из частей и соединять друг с другом перечисленные выше базовые типы стропильных каркасов.

Обзор скатных стропильных конструкций

Для того чтобы разобраться в изобильном разнообразии конструкций и в возможностях их компоновки, рассмотрим основные типы стропильных систем и соответствующие им схемы.

Вид #1 — односкатный стропильный каркас

Большинство односкатных крыш относится к разряду бесчердачных, потому что независимо от крутизны создаваемое ими пространство под крышей маловато по объему. Однако при желании соорудить строго горизонтальный потолок, перекрытие, отделяющее чердак от основных помещений, все же сооружают.

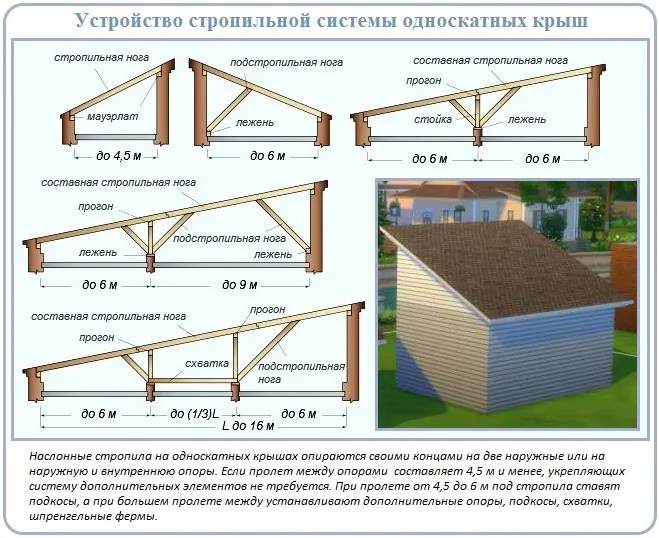

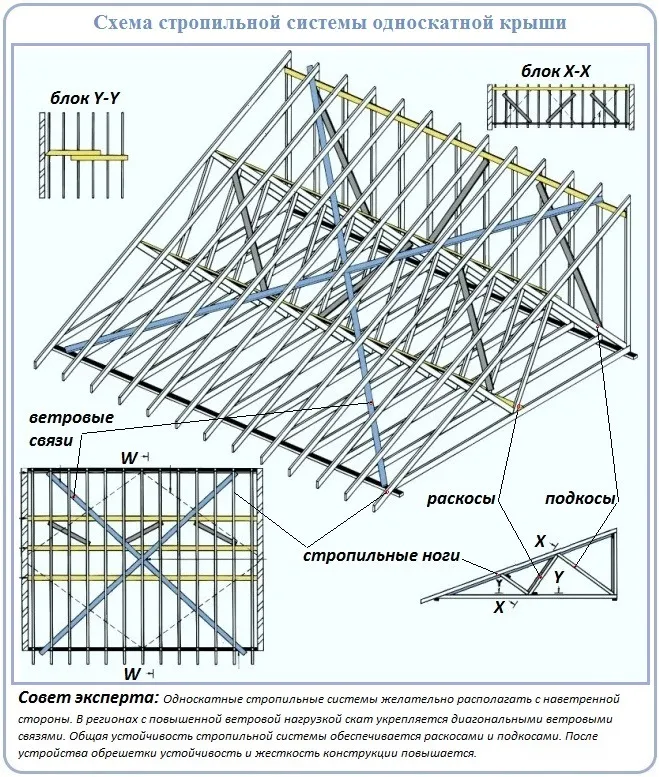

Схема односкатной стропильной системы зависит от величины пролета, который предстоит перекрыть единственным скатом:

• Если расстояние между верхней и нижней опорой стропильной ноги меньше либо равно 4,5м, дополнительные подкосы и стойки не применяются.
• Если величина пролета находится в интервале от 4,5м до 6м, возле высокой стенки укладывается лежень. В него упирают подкос — подстропильную ногу, обеспечивающую жесткость стропилины ближе к верхней части пролета.
• Если предстоит перекрытие пролета от 6м до 9м, лежни укладываются с обеих сторон и в оба лежня упираются подстропильные ноги.

При необходимости перекрыть более значительный пролет, его делят на сектора с указанными выше расстояниями. На границе смежных секторов устанавливают стойки под прогоны, а в пределах сектора устанавливают лежни и подкосы согласно описанным правилам. Для строительства в регионах с высокой ветровой активностью односкатные стропильные конструкции изнутри дополняют диагональными ветровыми связями.

В плане схема односкатного стропильного каркаса напоминает ряд параллельно уложенных балок. Крыша с одним скатом не слишком красива, но весьма экономна. Оптимальный угол наклона от 4º до 12º, не запрещен и больший уклон.

Конструкции с низкими скатами желательно оснащать сплошной обрешеткой и гидроизоляцией, что необязательно для крутых крыш. В качестве финишного покрытия лучше использовать мягкие виды кровли для низких сооружений, профлист или кровельный металл для обустройства конструкций по-круче.

Вид #2 — стропильные системы двухскатных крыш

Двускатные стропильные каркасы строят по ж/б перекрытиям и деревянным балкам, преимущественно с чердаками. У самого распространенного типа крыш огромное количество низких и высоких, утепленных и холодных модификаций.

В зависимости от архитектурных и технических условий объекта стропильные ноги, применяемые в устройстве двухскатных крыш, делятся на:

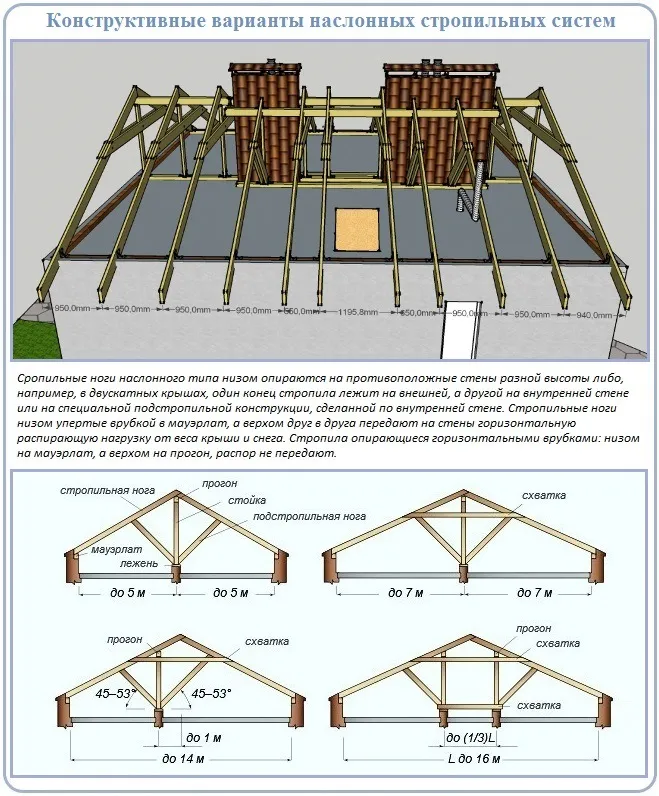

• Наслонные. Это стропилины, имеющие под верхней и нижней пяткой прочную опору. Изготавливаются и устанавливаются они наподобие стропильных ног односкатных крыш. Сооружают наслонные стропильные системы над коробками, обладающими внутренней несущей стеной. Она нужна как опорная конструкция под коньковый прогон. Роль стены может играть ряд опорных стоек или колон. В простейшей наслонной схеме с пролетом до 5м верха стропилин опираются на прогон, который через опорные стойки опирается на лежень. Жесткость обеспечивают подкосы. Схемы для более солидных пролетов оснащаются схватками, бабками и дополнительными прогонами.

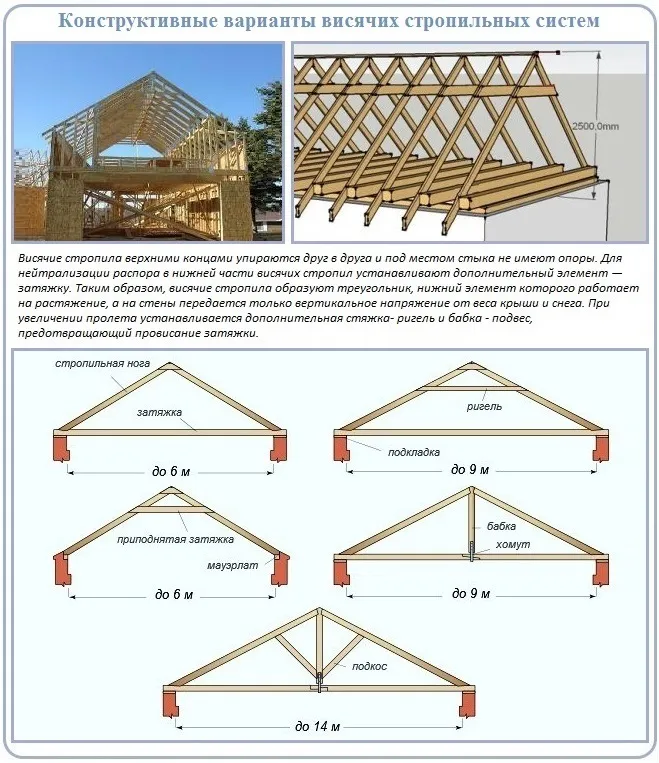

• Висячие. Стропила висячего типа имеют только нижнюю опору, верхами они упираются друг в дружку. Элементы висячего стропильного каркаса сразу изготавливают в форме треугольника, благодаря чему можно отказаться от мауэрлата. Функцию мауэрлата в таких случаях доверяют основанию треугольника – затяжке, используемой для компенсации распора на крышу от веса снега, кровли и самой системы. Висячую технологию применяют в обустройстве небольших коробок, не имеющих внутренней опоры для конькового прогона. При необходимости перекрытия большепролетных сооружений висячая схема оснащается бабками-подвесками, подкосами, стяжками и др.

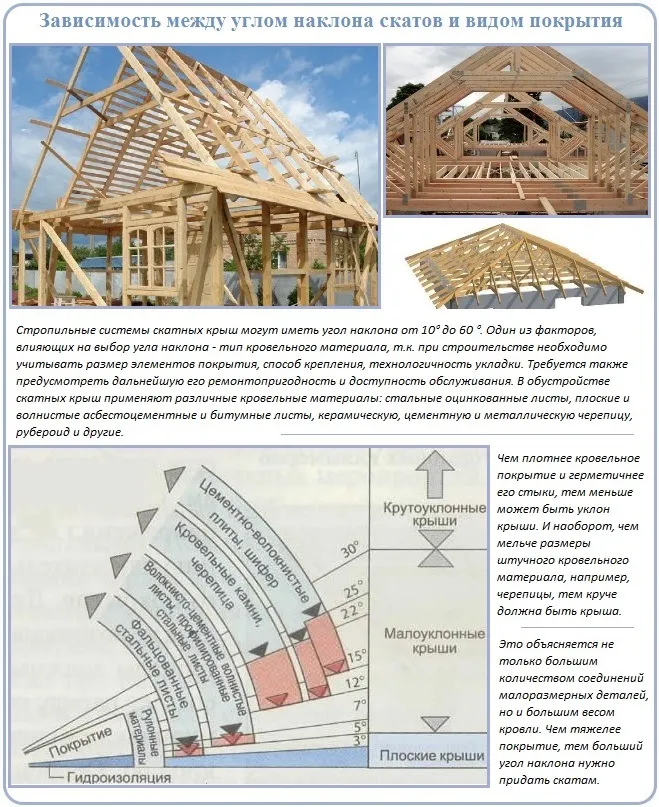

Сооружениям с двумя скатами рекомендована крутизна от 10º до 60º. Для финишной отделки можно использовать все известные виды штучных, рулонных и крупнолистовых покрытий.

В зависимости от технических характеристик кровли обрешетка устраивается сплошной или разреженной. Низкие скаты до 12º полностью покрываются водозащитным ковром, высокие – только в местах возможных протечек: вдоль карнизов, конька, ендов, вокруг труб и прочих кровельных проходов.

Вид #3 — вальмовая и полувальмовая система

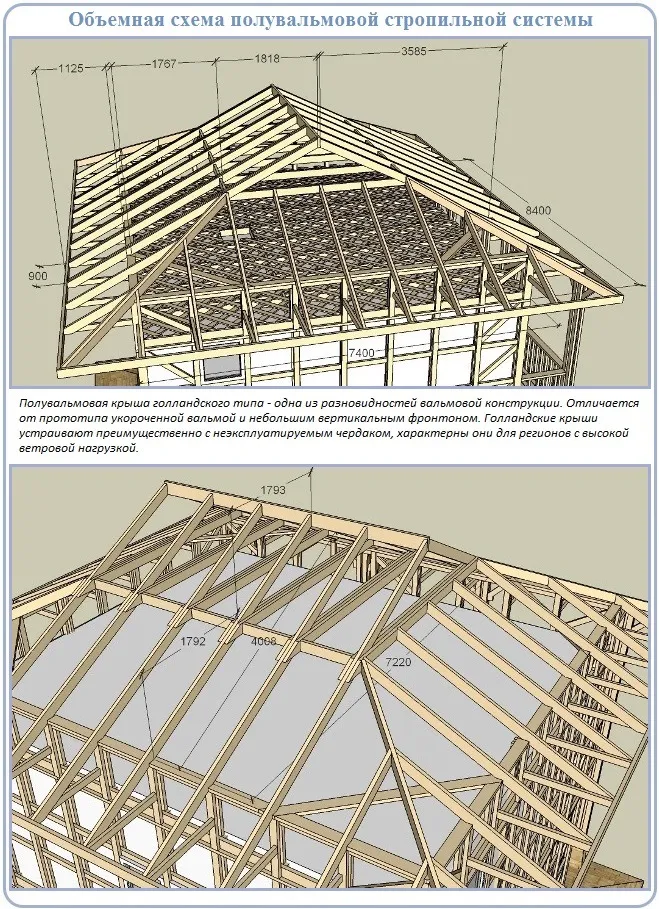

Вальмовые, они же крыши «конвертом» от двухскатных сооружений отличаются тем, что место вертикальных щипцов-фронтонов в их конструкциях занято наклонными треугольными скатами — вальмами. Центральную часть крыши занимает стандартная двухскатная стропильная система, к которой под углом примыкают те самые вальмы.

Разнообразие в семействе вальмовых сооружений достигается путем вариаций с пропорциями. Изменяя соотношение длины конька к длине основания и высоте ската, можно получить конструкцию, отвечающую любым вкусовым и архитектурным запросам.

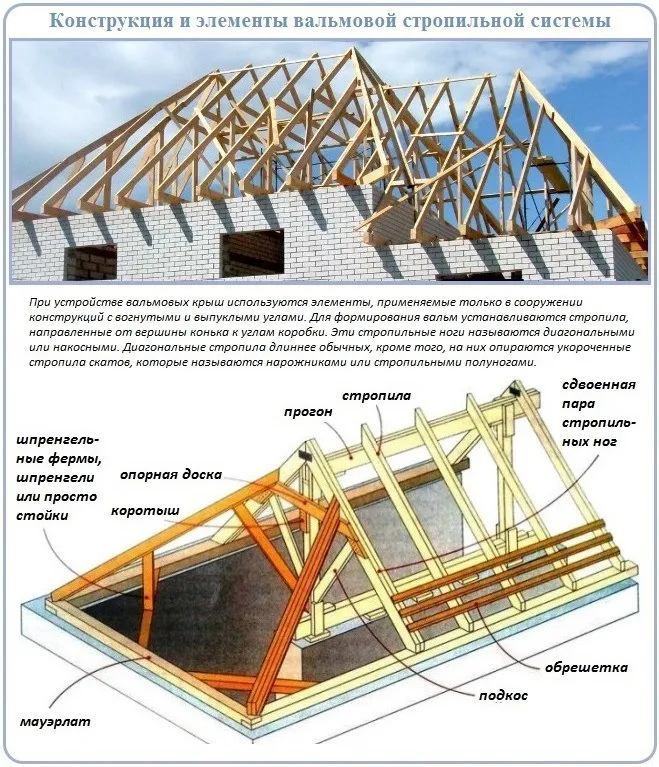

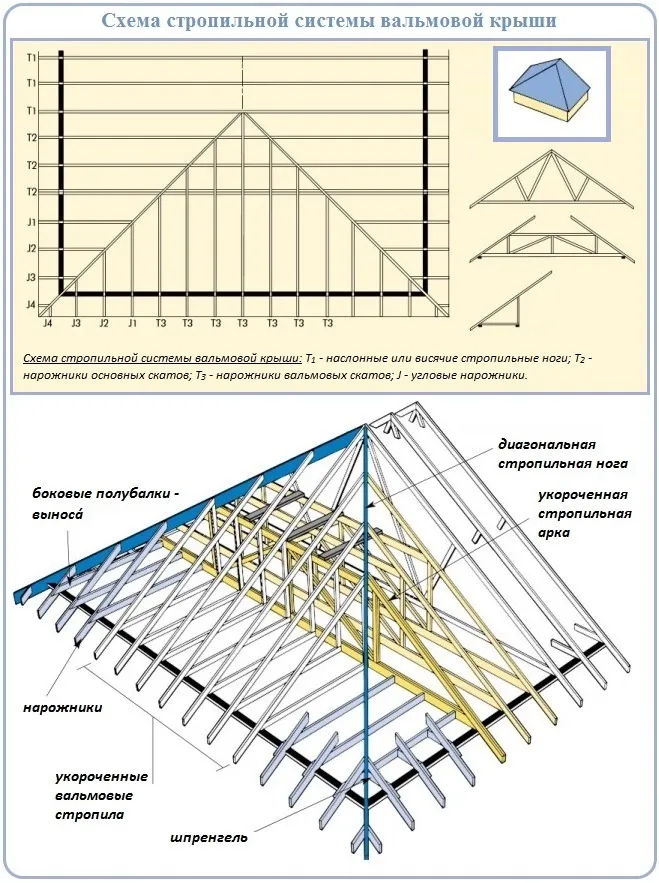

В строительстве стропильных каркасов для вальмовых крыш используются:

• Наслонные или висячие стропильные фермы с соответствующими конструктивными элементами: лежнями, коньковыми прогонами, затяжками и т.д.
• Диагональные стропилины, соединяющие вершины крайних стропильных ферм с углами коробки.
• Накосные укороченные стропилины, формирующие наклонные скаты вальм и примыкающие к вальмам части основных скатов.

Вальмовые конструкции бывают чердачными и бесчердачными. Надо признаться, они не слишком подходят для организации помещений под крышей. Четыре наклонных ската серьезно ограничивают пространство. Однако для любителей мансардных домов есть датская разновидность с укороченной вальмой. Приверженцам нестандартной архитектуры наверняка понравится голландский тип, относящийся к категории под названием «полувальмовые крыши» наравне с датским вариантом.

Стропильные системы для крыш вальмовой и полувальмовой разновидности возводят с углом наклона от 10-12º до 60º. В безусловном приоритете классические пропорции крутизной 25-30º.

Кроме проходок, коньков и карнизных свесов в усиленной гидроизоляции нуждаются все выпуклые и вогнутые углы вальмовой конструкции. Непростая конфигурация скатов диктует применение штучных материалов в финишной отделке. При раскрое металлочерепицы и профлиста слишком много будет отходов.

Вид #4 — шатровая крыша

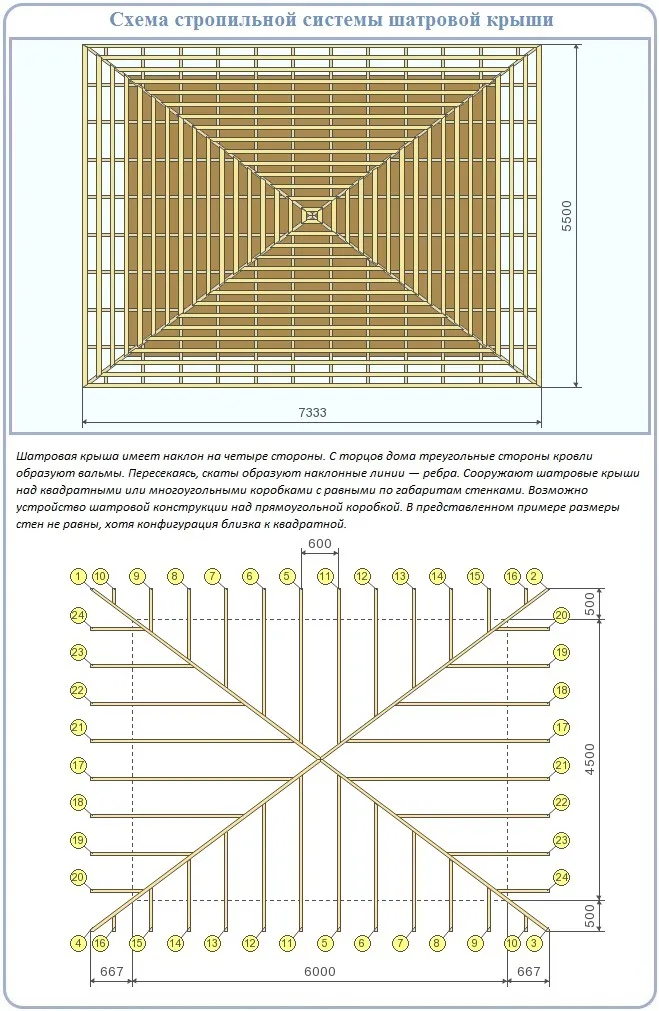

Простая четырехскатная шатровая конструкция представляет собой вальмовую крышу, лишенную коньковой части. Ее схема в плане напоминает квадрат с проходящими из угла в угол диагоналями. Треугольные скаты соединяются в одной вершине, что и делает крышу схожей с шатром. Строят шатровые крыши над коробками четкой прямоугольной или многоугольной формы.

В сооружении шатровых стропильных систем используются стандартные наслонные и висячие принципы:

• Над коробкой с центральной опорой или несущей стеной возводится стропильная конструкция наслонной разновидности.
• Над объектом без внутренней стены или опоры возводят каркас по висячему принципу.

Крутизна и количество скатов зависят от личных предпочтений будущего владельца. Идеальным кровельным покрытием для отделки треугольных скатов будет штучный материал, исключительно потому что при раскрое крупных листов остается внушительное количество отходов. Независимо от крутизны шатровые сооружения предпочитают оснащать сплошной обрешеткой и гидроизоляционным ковром.

Вид #5 — ломаная стропильная система

Стропильные каркасы для ломаных, т.е. мансардных крыш специально ориентированы на увеличение чердачного пространства с целью создания в нем бытовых или жилых помещений.

Ломаная технология преимущественно используется в строительстве чердачных крыш, которые могут быть холодными в дачных постройках и утепленными в домах постоянного проживания.

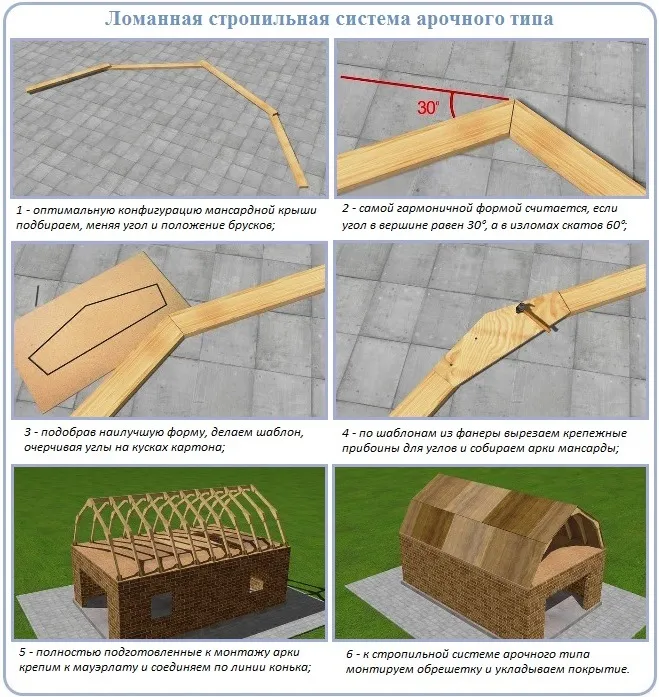

Каждый скат классической ломаной крыши условно можно разделить на две прямоугольные части, создающие между собой внешний угол. Необходимую форму получают посредством изменения размеров частей скатов, углов между ними и угла в коньковой зоне.

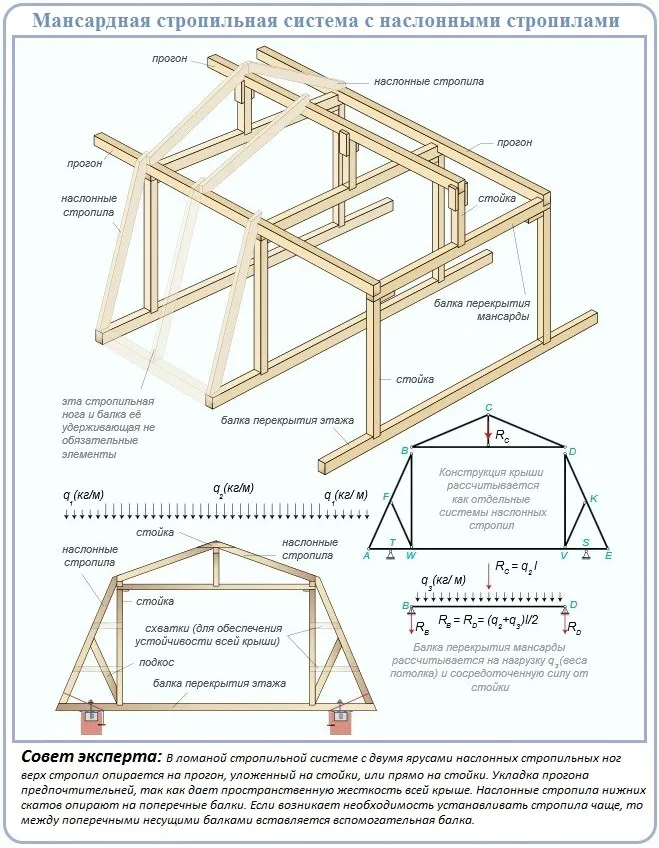

Стропильная система мансардного типа – один из наиболее сложных видов стропильных систем: схемы и чертежи ломаного каркаса знакомят с непростой структурой конструкции. Состоит она из двух взгромоздившихся друг на дружку ярусов:

• Нижний ярус стропильных ног опирается через мауэрлат на балки деревянного перекрытия, ж/б плиты или потолочный брус деревянного дома. Для опирания верха стропилин устанавливают прогоны, которые также служат опорой для низа стропилин верхнего яруса. Стропилам нижней части ломаной крыши разрешено быть только наслонными.
• Верхний ярус стропилин нижними пятками опирается на прогоны расположенного под ним яруса. Прогоны же служат основанием для укладки потолочных балок мансарды. В сооружении верхней части может использовать и наслонная, и висячая методика. Задача верхушки заключается только в формировании коньковой части, потому что обязанности по распределению кровельного пирога возложены на нижнюю часть мансардной крыши.

Угол наклона нижних и верхних частей скатов хозяин выбирает согласно собственным предпочтениям. Идеальной формой считают, если пять углов мансардной крыши пересекает воображаемая окружность. Сплошную или разреженную обрешетку устраивают в зависимости от типа кровельного покрытия, а ограничений по его выбору вообще не существует.

На более пологую верхнюю часть лучше монтировать сплошную обрешетку и гидроизоляцию. На крутой нижней части скатов осадки не задерживаются, зато ей угрожают шквальные ветры.

Чтобы исключить срыв ломаной крыши в местностях с частыми сильными ветрами каждую стропилину прикрепляют проволочной связкой к стене, а не через одну, как принято при фиксации обычных скатных крыш.

Видео-обзор видов и форм крыш

Советы эксперта:

Фото-подборка (слайдшоу):

Представленные схемы разных видов стропильных систем подходят для обустройства деревянного дома, кирпичной и пенобетонной коробки. Разница лишь в креплении мауэрлата по деревянным и каменным стенам. Сведения о базовых разновидностях стропильных поможет грамотно определиться с типом и конфигурацией крыши для загородной собственности.
