Дымоходы для газового котла — выбор между коаксиальной и раздельной системами

Примите важное решение для вашего отопления! Новая статья «Дымоходы для газового котла — выбор между коаксиальной и раздельной системами» поможет вам разобраться в вопросе выбора дымохода для газового котла. Откройте все нюансы и преимущества коаксиальной и раздельной систем, чтобы обеспечить эффективное и безопасное отопление.

Выбираем дымоход для газового котла

Монтаж газового котла – процесс комплексный, в котором важен каждый этап, каждая составляющая. Поэтому, когда возникает разговор о дымоудалении газового котла, то необходимо понимать, что речь идет о правильном подходе к выбору и установке дымохода. Именно от этой трубы зависит качество работы и безопасность эксплуатации самого нагревательного оборудования.

Что такое система дымоудаления

Если говорить именно о газовых котлах, то система дымоудаления — это на самом деле труба, которую изготавливают из негорючих материалов. Форма сечения может быть круглой или прямоугольной. Устанавливают ее на газовый котел, а точнее, на его выходной патрубок, который соединяет дымоход с топкой, где сжигается топливо. А выводят другой конец на улицу.

Основное требование к системе дымоудаления для котла – полная герметичность конструкции и как можно меньше отклонений от прямолинейности контура. При этом обязательно делается расчет на сечение трубы, который зависит от мощности газового оборудования.

Из чего лучше сделать дымоход для котла на газе

Как уже было сказано выше, дымоход должен быть изготовлен из негорючих материалов. Поэтому производители предлагают достаточно широкий ассортимент этого изделия из разных материалов.

  1. Кирпичный. У него большая механическая прочность, кирпич долго держит тепло. Из недостатков: можно собрать только прямоугольную форму, которая неидеальна для газовых потоков. К тому же поверхность дымохода пористая, негладкая, что отражается на скорости движения отводящих газов. А значит, происходит снижение тяги. Сюда же надо добавить сложность монтажа, большой удельный вес и большие проблемы с обслуживанием.
  2. Стальные. Это модульная система дымоудаления газовых котлов, то есть, дымоход собирается из нескольких частей. Материал изготовления – кислостойкая нержавеющая сталь толщиною 0,6-1 мм. Достоинств у этой разновидности много: небольшой удельный вес, невысокая цена, простота монтажа и обслуживания, гладкая внутренняя поверхность, высокая коррозионная стойкость. Единственный минус – такую систему дымоудаления надо обязательно утеплять. К этой разновидности можно отнести гофрированные трубы и сэндвич модификации.
  3. Керамические. По сути, это комбинация из нескольких материалов: сам дымоход, изготовленный из жаропрочной керамики, утеплитель в виде мата из негорючего материала и защитный канал из ячеистого бетона. Этот вариант металлическому не уступает.
  4. Асбоцементные. В принципе, неплохой дешевый вариант, но у него два достаточно серьезных недостатка: низкая механическая прочность и невозможность создания отводящих контуров.
  5. Полимерные. Их чаще всего используют, если надо отводить топочные газы с низкой температурой. В других системах дымоудаления их не применяют.

Подводя итог, можно отметить, что наилучшим вариантом сегодня является дымоход из нержавейки и керамическая модель.

Коаксиальная и раздельная системы

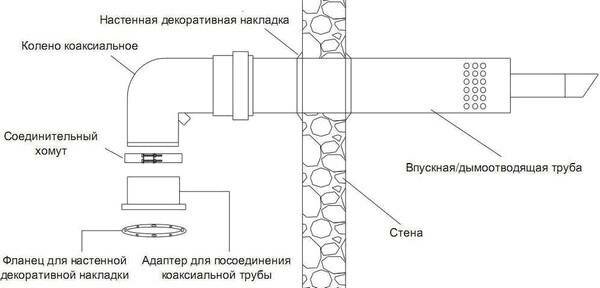

Коаксиальный дымоход для газового

Все дымоотводящие системы делятся на две группы: с естественной тягой и принудительной. Первая – это когда топочные газы отводятся по вертикально установленному дымоходу, а в топку газового котла поступает воздух для сжигания топлива через поддувало. Такой котел называется с открытой топкой.

Есть котлы с закрытой топкой, в камеру сгорания которых воздух попадает через сам дымоход. Последний носит название коаксиальный. Вторая система называется раздельной. Чем они отличаются друг от друга?

Коаксиальная система дымоудаления

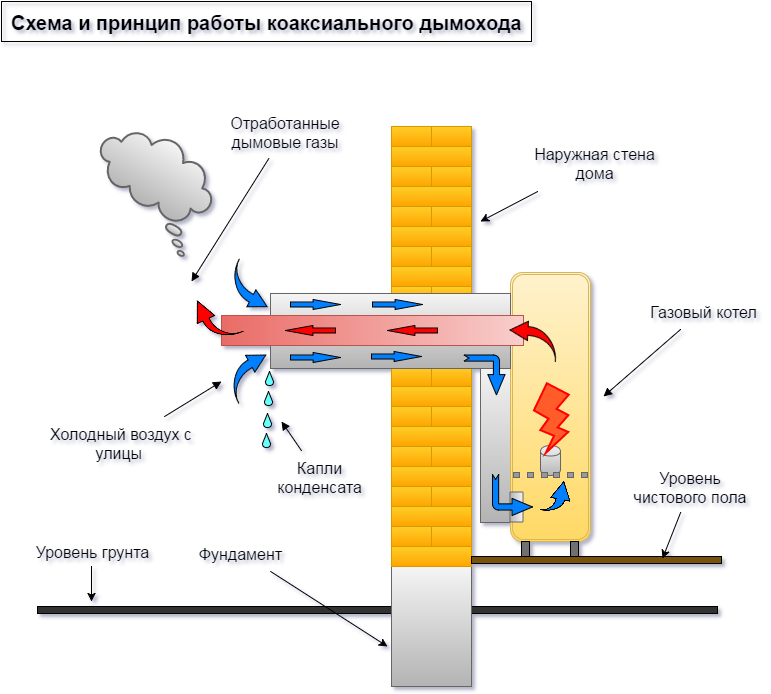

Коаксиальный воздуховод – это две трубы, вставленные друг в друга. Через внутреннюю трубу выводятся топочные газы, через зазор между трубами воздух поступает в топку. Идеальная конструкция с прекрасными характеристиками. Сегодня ее стали часто использовать в частном домостроении, где установлены котлы небольшой мощностью.

Коаксиальная система дымоудаления является пожаробезопасной, потому что топочные газы не нагревают внешнюю трубу. Последнюю обычно выводят через стену, около которой газовый котел и поставлен.

Раздельная система дымоудаления

Раздельная система дымоудаления – это две отдельно расположенные трубы. Через одну отводятся топочные газы, через другую в топку поступает свежий воздух. То есть, в конструкции газового котла два патрубка. Эта разновидность дымоходных труб чаще всего используется в котлах большой мощности, в которых сжигается большое количество топлива, а для этого нужен большого диаметра дымоход.

Необходимо отметить, что для систем раздельного дымоудаления можно использовать любые готовые дымоходы из разных материалов. Основное к ним требование ничем от дымоходов с естественной тягой не отличаются. Но на первом месте стоят условия пожарной безопасности.

Устройство дымоходов для атмосферных газовых котлов

Атмосферные газовые котлы относятся к категории с открытой топкой. Отличительная их особенность – это газовая горелка, в которой воздух смешивается с газом, а затем загорается на выходе из сопла. Отсюда и высокая эффективность сгорания топлива.

Что касается дымохода, то здесь чаще всего используется естественное дымоудаление с установкой трубы круглого сечения. Правда, расположение труб может быть разное.

  1. Вертикально вверх через перекрытия дома.
  2. Горизонтально по помещению с выводом на улицу, а затем вертикально за пределы крыши здания.

Устройство дымохода для атмосферных котлов ничем от обычных не отливается. Единственное, на что необходимо обратить внимание, это площадь сечения трубы. Она должна быть больше.

Требования пожарной безопасности

Правила пожарной безопасности – это основное требование, к которому привязывают выбор и монтаж трубы системы дымоудаления. Каковы эти требования.

  1. Дымовой канал должен обеспечить полный отвод топочных газов.
  2. Он должен быть устойчив к высоким температурам (+400С).
  3. Стыки между соединяемыми частями дымохода должны быть герметичны.
  4. Вертикальный дымоход может иметь отклонение от вертикали не более, чем на 30°.
  5. Нельзя устанавливать трубу с большим количеством поворотов. Максимальное их число – 3.
  6. Дымоход не должен касаться материалов, которые могут загореться от температуры топочных газов.
  7. Выводится труба за пределы кровли на 0,5 м выше конька (это минимум).
  8. Если кровельный материал – это горючее покрытие, к примеру, битумная черепица, тогда на верхнем краю дымохода устанавливается искрогаситель.
  9. На улице и в неотпаливаемых помещениях надо обеспечить утепление системы дымоудаления.
  10. Стыки двух участков не должна располагаться внутри перекрытий дома.
  11. На чердаке нельзя сооружать горизонтальные участки и повороты, здесь нельзя делать ревизии для чистки.

Расчеты

Коаксиальный дымоход: особенности

Производители газовых котлов в инструкции по применению точно обозначают, какого сечения дымоход надо устанавливать на приобретенный агрегат. Поэтому в этом плане никакие расчеты не нужны. Но если появляется необходимость провести такие расчеты, то существует несколько соотношений, которые берутся за основу.

  1. На 1 кВт тепловой энергии нужно, как минимум, 8 см² сечения трубы. В таком дымоходе скорость перемещения топочных газов должна составлять 0,15-0,6 м/с.
  2. Соотношение 1:10, где первый показатель – это площадь дымохода, второй – топки.

Как проверить тягу в дымоходе

Тяга в дымоходе – это скорость движения топочных газов. Есть специальная таблица, где этот показатель показан в зависимости от температуры газов и температуры воздуха на улице, потому что эти две величины определяют естественный отвод газовой смеси.

По таблице видно, что максимальная тяга составляет 0,818 м/с. А значит, таким приборов, как анемометр, величину тяги не определить. Потому что у него есть ограничение – 1 м/с.

Самый простой вариант – поднести к дверце топки пламя огня. Это может быть зажженная спичка, зажигалка или лист бумаги. Отклонение пламени показывает наличие или отсутствие тяги.

Частые ошибки и рекомендации

Ошибки встречаются нередко. К сожалению, мастера не придают значения мелочам, а таковых в системах дымоудаления котельных нет. Вот только часто встречаемые ошибки, а также рекомендации от специалистов:

  • неправильно выбраны параметры дымоотводящей трубы;
  • количество поворотов более трех;
  • есть длинные горизонтальные участки;
  • не проведено утепление на участках, которые проходят по улице или в неотапливаемых помещениях;
  • длина дымохода значительная, что создает обратную тягу за счет сильного порыва ветра;
  • отклонение верхней части дымохода от вертикали;
  • большое сечение дымоходной трубы, за счет чего быстро остывают топочные газы, отсюда снижение тяги;
  • подключение вентилятора в газовых котлах с принудительным дымоудалением должно строго проводиться по рекомендациям производителя с учетом параметров самой системы;
  • строго придерживаться требований пожарной безопасности.

И еще один вопрос, который волнует владельцев частных домов, как правильно вывести систему за пределы здания. В принципе, на этот вопрос ответ был дан в разделе устройство дымоходов. Конечно, все будет зависеть, какой конструкции труба используется. Если это коаксиальный дымоход, тогда установка проводится горизонтально, все остальные вертикально.

Откуда считается высота дымохода?


Высота дымохода зависит от нескольких факторов, включая тип отопительной системы и местные строительные кодексы. Однако, общие правила для определения высоты дымохода включают следующие аспекты:

  1. Высота дымохода должна быть достаточной, чтобы гарантировать эффективное удаление дыма и газов из дома.

  2. Высота дымохода должна превышать высоту крыши и любых препятствий, таких как деревья или высокие здания, на расстоянии, не менее чем в 2,5 метра.

  3. Для каминов и печей, высота дымохода обычно составляет от 4 до 5 метров. Для газовых отопительных систем, высота дымохода зависит от мощности котла и может быть рассчитана с использованием специальных таблиц и формул.

  4. Высота дымохода должна быть установлена в соответствии с местными строительными кодексами и нормативными документами.

В целом, рекомендуется обратиться к специалистам, чтобы определить оптимальную высоту дымохода для вашей конкретной отопительной системы.
