Расчет диаметра вытяжной трубы для газового котла — схема, размеры, высота, фото и видео инструкции
1. Нормы монтажа дымохода для газового котла
2. Монтаж открытой системы дымохода, учитывая диаметр
3. Установка дымохода для газового котла закрытого типа
Для обеспечения надежной и эффективной работы отопительного оборудования имеет большое значение компонент, известный как нагревательный котел. Тем не менее, так же важно заботиться о том, чтобы не только правильно собрать и подключить этот механизм, но и обеспечить нормальный вывод продуктов сгорания наружу. Если это актуально, то в новом контексте можно упомянуть «какой должен быть диаметр вытяжной трубы для газового котла» для более детальной информации.
При монтаже трубы дымоотвода очень важно выполнить все действия в соответствии со всеми нормами и правилами установки. Согласно СНиП дымоходы для газовых котлов являются объектами, требующими повышенного внимания со стороны хозяев, так как число отравившихся угарным газом растет из года в год.
Кроме того, немаловажное значение имеет и устройство котельной, где происходит нагрев всего теплоносителя. Неправильно спроектированное помещение котельной, а также неверный расчет дымохода для газового котла могут стать причиной серьезной опасности для здоровья проживающих в доме хозяев.
Более того, схема дымохода для газового котла, как правило, серьезно проверяется особыми органами, и в случае ее несоответствия всем нормам установки ее просто не примут, что приведет к дополнительным расходам финансовых средств.
Поэтому начинать все работы требуется, в первую очередь, с оборудования котельной согласно всем правилам. Главный критерий, от которого следует отталкиваться в процессе решения того, каким будет внешний вид и характеристики отопительной системы – тип применяемого котла нагрева. Этот же фактор влияет и на параметры и стоимость возведения системы дымоотвода.
Основных разновидностей котлов на газу существует две:
- Газовые котлы, оборудование горелкой, функционирующей по открытому типу. Такой вариант будет актуальным лишь для напольных аппаратов, мощность которых составляет более чем 30 кВт. Основное количество газа, на котором работает такой котел, находится не в специальной закрытой камере, а воздух, требуемый для горения, поступает непосредственно из помещения котельной. Ввиду такого способа устройства комнату, где размещено оборудование, очень важно оснастить хорошей вентиляционной системой для того, чтобы к огню поступало большее количество воздуха. В случае его нехватки появляется риск выделения угарного газа, крайне опасного для любых живых существ, в том числе и человека. Размеры дымохода для газового котла такого типа являются традиционными, его конструкция имеет вертикальную форму и представлена возвышающейся над крышей котельной трубой.
- Котлы на газу с горелкой закрытого типа. Этот вариант походит для агрегатов, мощность которых не превышает показатель в 30 – 35 кВт. В этом случае газ никак не связан с помещением котельной, а его вывод осуществляется посредством особого отверстия, служащего местом фиксации трубы дымохода коаксиального типа. Этот вид дымохода является сравнительно новым и отличается от классических конструкций тем, что оборудуется по принципу расположения одной трубы внутри другой. Здесь очень важно учитывать диаметр дымохода для газового котла, так как та его часть, которая обладает меньшим диаметром, вставляется в другую, большую по размеру. При этом через внутренний элемент выводятся все продукты сгорания, а воздух, необходимый для горения, поступает уже по внешней трубе. Подобная система требует применения специальных насосов, за счет которых осуществляется движение потока воздуха. Что касается расположения, то коаксиальный дымоход, в отличие от ранее описанного, должен монтироваться исключительно в горизонтальном положении (подробнее: «Как устроен коаксиальный дымоход для газового котла – принцип работы, преимущества и недостатки, правила монтажа»).
Нормы монтажа дымохода для газового котла
Для того чтобы соорудить надежную систему дымохода, очень важно соблюсти определенные правила, которые регламентируется специальными органами. Кроме того, важно четко следовать всем нормам пожарной безопасности при монтаже дымохода для газового котла, чтобы сделать работу котельной максимально производительной и вместе с тем исключить какой-либо риск.
Монтаж открытой системы дымохода, учитывая диаметр
Нормы, определяющие установку этого варианта дымоотвода для газового котла, являются следующими:
- труба дымохода не должен иметь больше трех колен и не иметь множество изгибов;
- материал, используемый для конструкции, обязательно должен быть негорючим;
- очень важно оснастить дымоотвод теплоизоляцией, чтобы снизить количество появляющегося в ней конденсата;
- на участке трубы следует орудовать специальное отверстие с заслонкой, необходимое для периодической чистки системы;
- еще одно отверстие должно служить для сбора конденсата;
- высота дымохода газового котла, а также его диаметр должны соответствовать параметрам, указанным в инструкции к оборудованию;
- расположение открытого дымохода должно быть строго вертикальным, при этом максимально допустимое отклонение – 30°;
- чтобы предотвратить попадание внутрь трубы различного мусора извне и осадков, на ее конце требуется оборудовать специальный защитный конусовидный зонтик;

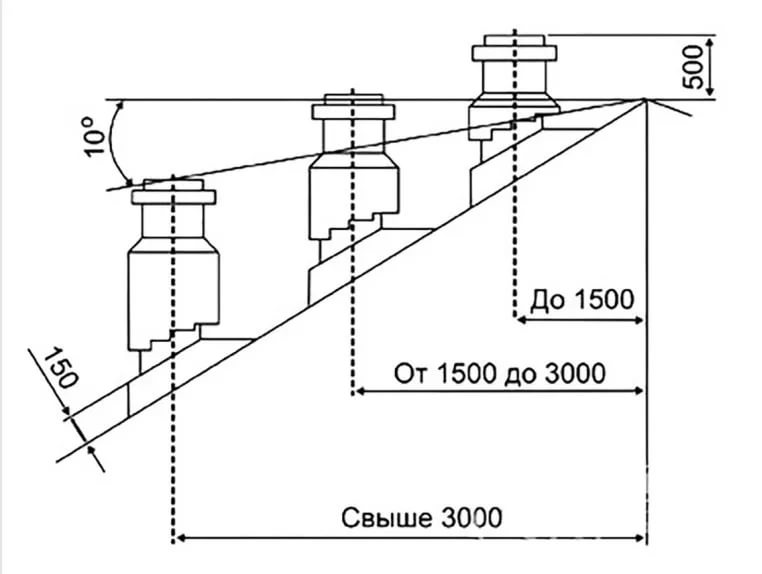

- минимальная высота трубы над коньком двускатной крыши должна составлять 0,5 м. В том случае, если кровля является плоской, то это расстояние должно увеличиться до не менее двух метров. Читайте также: «Как сделать расчет высоты крыши – как рассчитать правильно высоту конька двухскатной кровли».
В качестве теплоизоляции для вертикального дымохода следует использовать устойчивые к огню материалы, такие как, например:
- кирпич;
- асбестоцемент;
- раствор на основе извести.
Кроме того термической изоляции, трубу следует оснастить также изоляцией от газа, чтобы продукты сгорания не проходили сквозь ее стенки. Это позволит защитить жильцов от отравления и увеличит показатели безопасности оборудования. Крайне важно оборудовать все стыки дымоотвода максимально герметично.

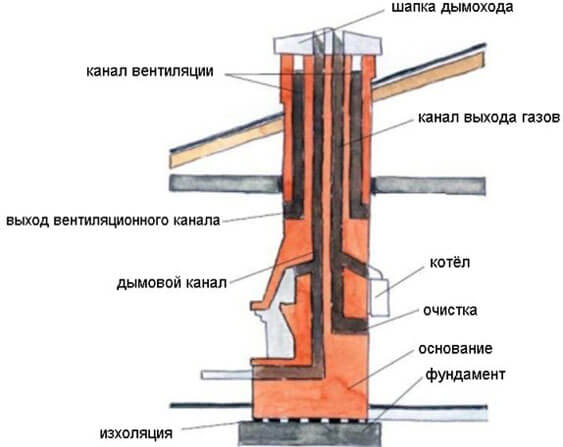

Возвести систему открытого дымохода можно одни из следующих способов:
- Кирпичный дымоход. Этот материал широко используется для различных построек, однако конкретно для такой системы он подходит меньше всего ввиду того, что продукты сгорания негативно влияют на целостность кирпичной кладки, что неизбежно сокращает эксплуатационный срок всей конструкции.
- Дымоход из стальных листов. Такой материал прекрасно подойдет не только для внешней, но и для внутренней отделки стенок трубы дымоотвода.
- Листы алюминия не популярнее, чем сталь. Ими также можно оборудовать внутреннее пространство системы.
- Трубы эмалированного типа. Зачастую подобный материал уже имеет встроенную теплоизоляцию, поэтому в том случае, если использовать его в качестве основного, то дополнительно утеплять дымоход не придется.
Основными инструментами и материалами, используемыми для создания открытой системы дымохода, выступают следующие:
- кирпич;
- бетон;
- емкость для размешивания бетона;
- строительный мастерок;
- специальный уровень, служащий для проверки правильности вертикальной укладки;
- листы стали, предназначенные для отделки трубы изнутри и для создания защитного зонтика.
Установка дымохода для газового котла закрытого типа

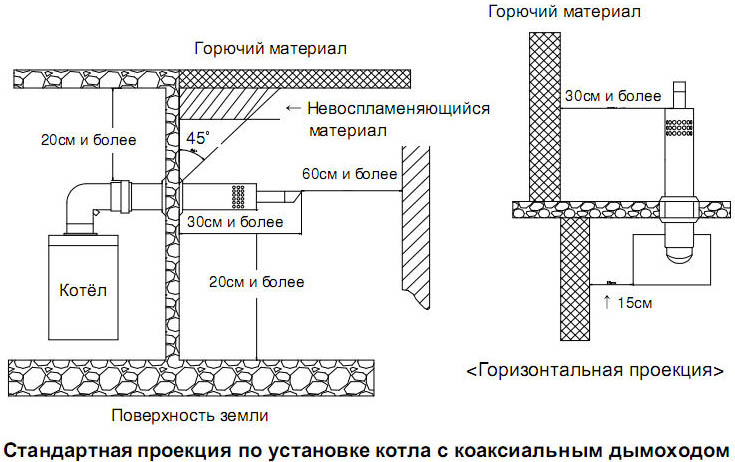

Такой вариант устройства дымохода для газового котла предполагает применение дымоотвода коаксиального типа. Рассчитывая размеры дымохода для газового котла закрытого типа, важно ориентироваться на параметры патрубка выхода – его диаметр должен быть меньшим по сравнению с диаметром самой трубы.
Правила монтажа этого варианта дымохода являются следующими:
- в отличие от открытой системы, коаксиальный дымоход располагается исключительно по горизонтали;
- минимальное расстояние от поверхности земли – 2 м;
- располагаться труба должна не менее чем в двух метрах по горизонтали от отверстий вентиляции, а также окон и дверей;
- минимальный вертикальный участок, на котором такой дымоотвод монтируется от находящихся выше оконных проемов – 1 м;
- важно установить систему так, чтобы поблизости не находилось никаких существенных преград наподобие стен, заборов и пр. (примерно на расстоянии в 1,5 м);
- категорически запрещено выводить трубу в различных арках, туннелях и переходах;
- чтобы весь появляющийся конденсат собирался в одном месте, во время устройства трубы дымохода важно расположить ее под определенным уклоном (приблизительно от 6° до 12°). Читайте также: «Какой дымоход для газового котла в частном доме лучше – разновидности, различия, преимущества».
Видео об устройстве дымохода для газового котла:
Оборудуя систему дымохода, нелишним будет не только следовать всем вышеуказанным правилам, но и изучить различные фото вариантов этих конструкций и посмотреть видео, подробно описывающие весь процесс монтажа.
Какая нужна труба для газового котла?
Для газового котла обычно требуется использовать трубу, которая соответствует техническим требованиям и нормам безопасности. В качестве материала для трубы используется нержавеющая сталь или алюминиевый сплав.
Для газового котла с принудительной тягой требуется использовать трубу диаметром не менее 60 мм, чтобы обеспечить нормальный выход газов. Если котел работает с естественной тягой, то диаметр трубы должен быть не менее 100 мм.
Также следует учитывать, что труба должна быть герметично соединена с котлом и дымоходом, чтобы избежать утечки газов и опасных ситуаций.
В любом случае, рекомендуется обратиться к профессиональному монтажнику, который сможет правильно выбрать и установить трубу для газового котла в соответствии с требованиями безопасности и нормами регулирования.
