Использование фрезера по дереву для начинающих — практические советы

Исчерпывающее руководство по работе с фрезером в деревообработке. Пошаговое изложение основных операций: создание пазов, заточка торцов и обработка кромок, соединение паз-шип, а также дополнено видеоуроками.

1. Для чего нужен фрезер по дереву
2. Настройка основных параметров фрезеровального станка по дереву
3. Установка насадки на фрезер
4. Скорость насадки фрезера
5. Настройка глубины фрезерования
6. Какие работы можно делать фрезером по дереву
7. Работы по выборке открытых и глухих пазов
8. Выборка глубоких пазов
9. Вырезание узкого паза
10. Сделать заточку торца
11. Как сделать декоративную отделку
12. Работы по врезке замков
13. Работы по заточке кромок фрезером по дереву
14. Криволинейный край
15. Кромка с четвертью
16. Обработка кромки большей ширины, чем длина фрезы
17. Фигурная фрезеровка кромок
18. Работа по фрезерованию заготовок из дерева для пазо-шипового соединения
19. Рекомендации по работе с фрезерным станком по дереву

Для чего нужен фрезер по дереву

С помощью ручного фрезера выполняют следующие работы с древесиной:

• сверление сквозных и глухих отверстий;
• выборка пазов разной ширины, глубины, формы, в середине заготовки и с края;
• затачивание торцевых поверхностей;
• обработка кромок;
• выемки для врезки замков;
• пазо-шиповое соединение деталей;
• декоративная отделка.

Настройка основных параметров фрезеровального станка по дереву

Перед тем, как приступать к работе фрезером по дереву, стоит установить рабочую насадку – фрезу, и задать главные параметры – скорость вращения и глубину погружения.

Установка насадки на фрезер

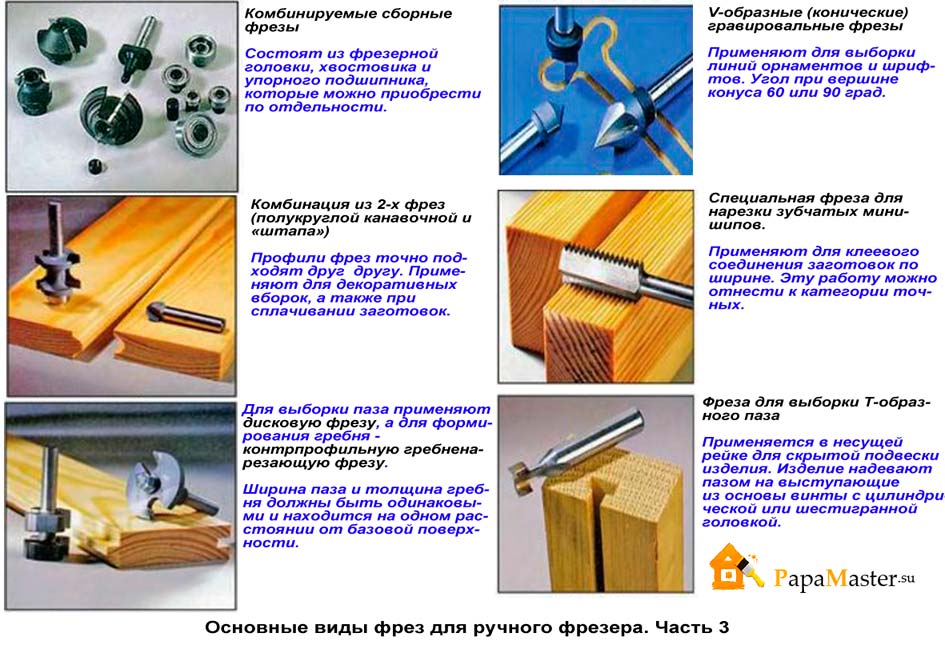

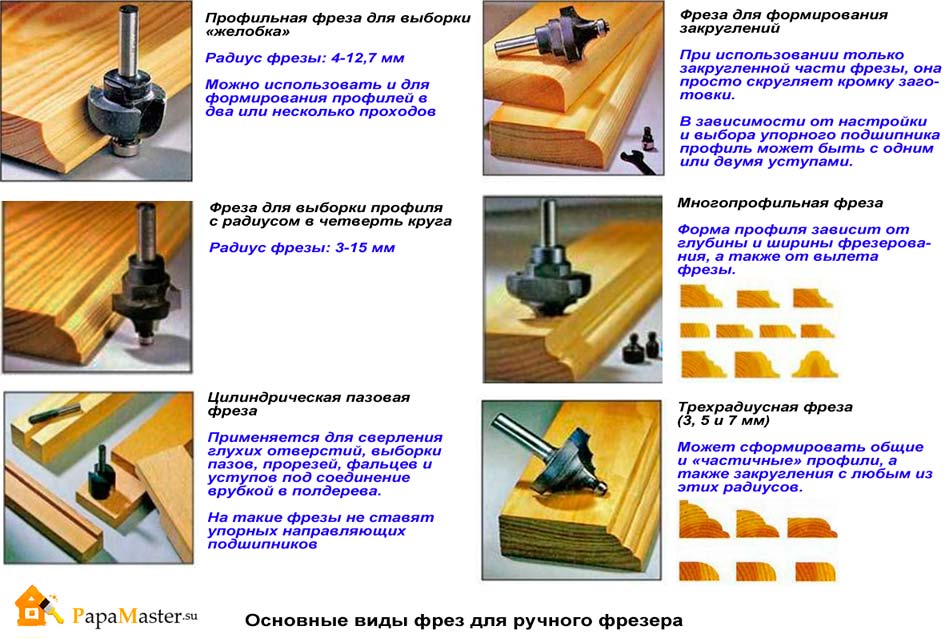

Режущая насадка

Чтобы вставить во фрезерный станок по дереву рабочую насадку или заменить старую, стоит придерживаться следующего алгоритма действий:

1. Отсоединить фрезер от электросети. Проверить выключение кнопки пуска.
2. Положить станок боком так, чтобы кнопка фиксации шпинделя находилась вверху.
3. Нажать кнопку, одновременно проворачивая шпиндель до тех пор, пока он не сцепится с фиксатором. Открутить гайку цанги ключом. Не на всех моделях фрезерных станков по дереву есть кнопка фиксации шпинделя. Тогда понадобится два гаечных ключа. Один надевают на гайку, расположенную на шпинделе, для фиксации. Вторым ключом откручивают гайку цанги.
4. После откручивания гайки из цангового зажима извлекают хвостовик фрезы.
5. Вставляется новая оснастка. Хвостовик погружается до упора.
6. Гайка на цанговом зажиме закручивается назад – надёжно, но без большого усилия, чтобы не сорвать резьбу.
7. Снять со шпинделя блокировку.

Зажим рабочей насадки фрезера в цанге

Важно! Закручивать гайку цангового зажима при отсутствующей фрезе нельзя – можно сломать зажим.

Скорость насадки фрезера

Выбор скорости вращения режущей насадки фрезера по дереву зависит от двух основных параметров:

• типа обрабатываемого материала;
• диаметра фрезы.

Есть общее правило: чем выше показатель скорости вращения фрезы, тем чище и ровнее будет обрабатываемая поверхность. При этом стоит избегать превышения допустимой скорости, поскольку деревянная заготовка может загореться. С твёрдыми породами древесины рекомендуют работать на меньших оборотах, чем с мягкими.

Скорость зависит от твёрдости древесины

Между диаметром режущей части фрезы и частотой вращения существует обратно пропорциональная зависимость. Максимальные допустимые показатели скорости в зависимости от диаметра насадки фрезера по дереву приводятся в таблице:

Диаметр, мм
менее 25	24
26-50	18
51-63	16
64-75	14
больше 75	12

Настройка глубины фрезерования

Чтобы работать фрезером по дереву на большой глубине, рекомендуют не выставлять сразу необходимый показатель, а достигать его в несколько этапов. Это делается для снижения нагрузки на станок и рабочую фрезу. Подстройка уровня глубины осуществляется с помощью револьверного упора. Это – диск, расположенный под штангой и оснащённый упорами разной высоты – ножками. Как правило, их от 3 до 7. Револьверный упор закрепляется в выбранном положении специальным фиксатором в виде флажка.

Поэтапный порядок выставления глубины фрезеровки:

1. Установить фрезер по дереву на ровной поверхности, освободив все зажимы.
2. Рукой нажать на фрезу так, чтобы она упёрлась в поверхность.
3. Открутить фиксатор револьверного упора.
4. Выбрать ту ножку, которая соответствует требуемой глубине погружения рабочей насадки фрезера, и повернуть диск.
5. Планку нужно удерживать пальцем, но, при этом, не фиксировать винт. Подвижной указатель перемещается до совпадения с нулевой отметкой, как показано на фото.

Подстройка движимого указателя под ноль

1. Поднять штангу на отметку, соответствующую глубине фрезеровки.
2. Фиксатор револьверного упора опускается.

Интересно! Некоторые дорогие модели фрезерных станков по дереву оснащены колесом точного регулирования глубины. За счёт него можно корректировать величину, не сбивая предыдущие настройки.

Колесо настройки глубины фрезерования

Какие работы можно делать фрезером по дереву

Пошаговые технологии работ, которые выполняются ручной фрезой по дереву: выборка пазов, заточка торцов и кромок, врезка замков, пазо-шиповое соединение.

Работы по выборке открытых и глухих пазов

Для фрезеровки в деревянной заготовке открытого паза работает такой алгоритм:

1. Опустить рабочую головку фрезера на нужную глубину, надёжно зафиксировав обрабатываемое изделие.
2. Подключить станок к электросети, запустить двигатель и приступить к фрезерованию.
3. После того, как фреза полностью сделает паз, её поднимают, а зажим фиксатора ослабляют.
4. Выключить фрезер.

Открытая выемка

По такому же принципу выбирается глухой паз, с той разницей, что работа начинается не от кромки, а от начала планируемой выемки.

Выборка глубоких пазов

Перед вырезанием в деревянной детали глубокой выемки стоит отталкиваться от основного принципа. Каждый проход насадкой фрезерного станка по обрабатываемой зоне деревянной заготовки требует выставления нового показателя глубины. При этом, в момент корректировки фрезер необходимо выключить.

Для получения ровной поверхности глубокого паза рекомендованная величина погружения – от 5 мм. А вот последний слой стоит обрабатывать при глубине до 1,5 мм.

Вырезание узкого паза

Чтобы выбрать фрезером в деревянной заготовке паз малой ширины, дополнительно используют плоское основание. Речь о фанерном листе или тонкой деревянной плите. Это приспособление закрепляется на подошве фрезеровального станка. Чтобы обеспечить движение насадки фрезера по прямой, с обеих сторон основания монтируют специальные направляющие стержни, которые должны находиться на одинаковом расстоянии от режущей насадки и обязательно на одной линии с ней. Также стоит убедиться, что стержни равномерно прижимаются к боковинам обрабатываемой деревянной заготовки.

Помощь основания с направляющими стержнями

Сделать заточку торца

Чтобы правильно обработать фрезером торцевую сторону деревянного изделия, достаточно соблюдать два принципа:

• Сначала выполняют пологий срез. Ручным фрезерным станком ведут по направлению движения режущей насадки. Эти действия позволят получить на торцевой поверхности равномерное снятие слоя дерева.
• Чтобы очистить торец, фрезер ведётся против направления вращения режущей насадки.

Как сделать декоративную отделку

Благодаря хорошей податливости древесины на этом материале мастера могут фрезеровать рисунки и узоры разной сложности и формы.

Декоративная отделка

Кроме ручного фрезерного станка по дереву, в работе требуются несколько вспомогательных инструментов:

• тиски;
• стамеска;
• лобзик.

Работы по выпиливанию декоративной отделки фрезером по дереву состоят из трёх основных стадий:

1. Перенос на деревянную поверхность изображения так, чтобы оно хорошо отпечаталось. Вариант – использовать трафарет, обводя контуры узора чёрным маркером без содержания спирта.
2. По этим контурам водят фрезером, достигая желаемого рисунка.
3. Послойное снятие дерева даёт изображению больше объёмности.

Работы по врезке замков

С помощью ручного фрезера по дереву можно также вырезать пазы под будущий замок. Эта процедура выполняется в следующей очерёдности:

1. На инструмент требуется установить прямую пазовую фрезу диаметром на 0,5 мм больше, чем планка замка.
2. Задать глубину погружения 3 мм.
3. Закрепить на подошве станка параллельный упор.
4. Пластину замка приложить к торцевой стороне двери, обвести её контур карандашом.
5. Найти центр кромки двери, и вдоль дверного полотна провести через него линию.
6. Фрезер по дереву с параллельным упором устанавливается на торец двери. Проводится центровка фрезы по размеченной линии, упор фиксируется в данном положении.

Фрезерный станок ставится на торец двери

1. Выполняется фрезеровка обрабатываемого участка по всей длине. В результате получится широкая выемка небольшой глубины под переднюю пластину замка.
2. К полученному пазу прикладывают замок и размечают начальную и конечную точки глубокой выемки.
3. Установить прямую пазовую фрезу по дереву диаметром, немного превышающим толщину корпуса врезного замка. Хвостовик оснастки должен быть такой длины, чтобы можно было выбрать паз глубиной на 3 мм больше высоты корпуса замка.
4. Зажать фрезу в цанге.
5. Задать с помощью регулятора глубину погружения, которая будет достаточной для вставки корпуса замка.
6. Выполнить сверление на установленной глубине по всей длине участка.
7. После проработки режущую часть стоит слегка вытянуть из паза на 1-2 мм, и выполнить несколько проходов фрезером вперёд-назад. Затем фреза вновь погружается глубже, и процедура повторяется. Это делается для получения ровных стенок и дна паза.

Готовый паз для замка

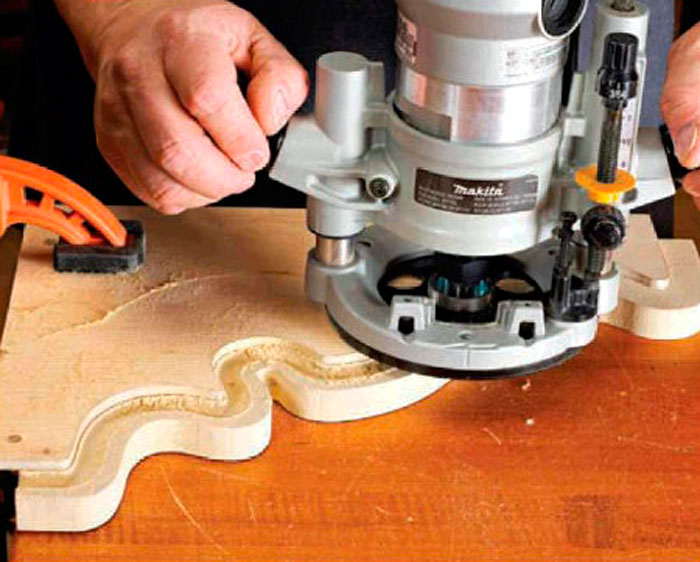

Криволинейный край

Для кривой заточки кромки фрезером по дереву используется шаблон со специальным упорным кольцом в виде круглой пластины с бортами. Движения пластины вдоль шаблона обеспечивают правильную траекторию режущей головки инструмента. Упорное кольцо прикручивается к подошве фрезеровочного станка болтами. Шаблон закрепляется на обрабатываемой поверхности скотчем или зажимается струбцинами. Лишь после этого можно приступать к фрезерованию.

Криволинейная кромка

Интересно! Поставить на поток изготовление деревянных изделий с одинаково заточенными криволинейными кромками можно с помощью специальных шаблонов.

Кромка с четвертью

Работа фрезером по вырезанию на кромке деревянной заготовки четвертного паза осуществляется в такой последовательности:

1. На фрезерном столе закрепляется ровный гладкий шаблон.
2. Деревянная заготовка зажимается струбцинами.
3. Фрезу следует установить так, чтобы режущая головка двигалась вдоль заготовки, а ролик – по шаблону.
4. Поставить насадку в рабочее положение, надёжно зажать.
5. Включить ручной фрезерный станок п дереву, выполнять движения по шаблону. Есть важный момент насчёт скорости вращения режущей головки. Чем больше глубина обработки, тем меньшая частота оборотов требуется.
6. Выполнив первый полный проход по обрабатываемой кромке, стоит выключить фрезер и внимательно осмотреть качество заточки. Если нет претензий, струбцины можно разжимать и доставать деревянную деталь. Если же обработка требует улучшения, делается ещё один полный проход фрезером.

Четвертная выемка

Обработка кромки большей ширины, чем длина фрезы

Пошаговая технология работы ручным фрезером для случая, когда длина режущей части насадки меньше ширины края деревянной заготовки:

1. Закрепить ровный шаблон.
2. Выполнить первый полный проход фрезой по обрабатываемому участку.
3. Снять шаблон.
4. Для второго прохода шаблоном служит уже заточенная кромка. По ней направляют опорный подшипник насадки фрезера.
5. Если и такой длины режущей плоскости недостаточно для нормального фрезерования, выполняется ещё один проход.
6. Заготовку стоит перевернуть вверх ногами, прижать струбцинами.
7. На фрезерный станок крепится насадка с подшипником на конце. Он будет двигаться по уже обработанной поверхности, а режущие лезвия доточат оставшиеся участки кромки.

Работа насадкой с подшипником

Фигурная фрезеровка кромок

Делать фигурное затачивание края заготовки фрезерным станком по дереву можно при одном условии. Ни малейших шероховатостей и заусин на поверхности древесины не допускается. Это приведёт к некачественной обработке, поэтому все дефекты следует предварительно устранить.

Если поверхность кромки неровная, и это никак не устранить полностью, нужно из листа фанеры до 10 мм толщиной лобзиком вырезать прямоугольник. По его краю наносится рисунок для фигурной кромки. Этот прямоугольник будет шаблоном. Уже по нанесённым контурам фрезерным станком достигается ровная фигурная заточка. Участки, где надо снимать большой слой дерева, дополнительно прорабатываются электролобзиком.

Фигурная фрезеровка

Работа по фрезерованию заготовок из дерева для пазо-шипового соединения

Ещё одно назначение ручного фрезерного станка – обработка кромок деревянных изделий для соединения друг с другом. На одной заготовке вырезают паз, вторую же фрезеруют под соответствующий шип.

Детали под соединение паз-шип

Работы проходят в такой последовательности:

1. Первый брусок дерева будет идти под шип. От кромки откладывают длину выступающей части, наносится разметка. Рекомендуют для ножек мебели отмерять под шип до 40 мм, для дверей – 60-70 мм.
2. По размеченной линии ножовкой по металлу делается неглубокий надрез.
3. Установить фрезу по дереву в цанге ручного станка. Для таких работ используют пазо-шиповые насадки на фрезер, две в одном комплекте: одна – для шипа, вторая – под выемку.
4. Заготовка устанавливается на верстак. Перпендикулярно ей стоит закрепить другой деревянный брус аналогичной толщины – он будет опорой для подошвы фрезера.
5. На фрезерном станке выставляется глубина погружения режущей насадки. Этот показатель задают с учётом того, что после переворачивания заготовки и второго прохода фрезой должен получиться шип такой же толщины, как ширина паза. После выставления глубины выставляется ограничитель.
6. Включается фрезер и начинается выборка шипа. Нужная глубина достигается не сразу, а поэтапно, с увеличением на 3 мм после каждого раза.
7. После полного прохода насадкой до заданной глубины станок выключают, заготовку переворачивают и аналогичным методом делают выборку с другой стороны.
8. Поскольку паз в центре деревянной заготовки будет иметь закругления по краям, такую же форму следует придать шипу. Для этого подойдёт хорошо заточенный нож либо точильный станок. Если паз и шип проходят по всей длине или ширине деревянных деталей, закруглять углы не надо – выемка получится прямоугольной.

Закругления шипа и выемки

1. Выборка паза выполняется пазовой режущей насадкой по стандартной процедуре, о которой уже говорилось.

Один из вариантов пазо-шипового соединения – т.н. ласточкин хвост. На ручной станок устанавливают специальную пазовую насадку, известную как ласточкин хвост. Также требуется дополнительный металлический шаблон с прорезями специально под этот тип выемки. Чтобы режущая головка входила в прорези шаблона без смещения, на фрезер по дереву устанавливают копировальную втулку. Выборка шипа и паза делается стандартно.

Шаблон под ласточкин хвост

Рекомендации по работе с фрезерным станком по дереву

Фрезерные работы по дереву будут безопасными и высокопродуктивными, если придерживаться основных рекомендаций для начинающих малоопытных мастеров:

1. Перед включением сетевого шнура в розетку его проверяют на предмет повреждений изоляции.
2. С верстака или фрезерного стола стоит убрать все посторонние предметы, чтобы не допустить их случайного попадания под работающий фрезер.
3. Фрезы можно ставить только хорошо заточенные. Острота проверяется лёгким проведением большого пальца под прямым углом к режущей плоскости. Если ощущается лёгкий зацеп кожи пальца за лезвие, значит, оно подходит для работы.

Остроту фрезы проверяют вручную

1. Опорный подшипник насадки для фрезера предварительно смазывается маслом.
2. Хвостовик рабочей насадки должен входить в цангу до упора.
3. Нельзя придерживать заготовку рукой. Она фиксируется только струбцинами.
4. Правильное назначение глубины погружения и скорости – основа успешной фрезеровки. Чем твёрже порода дерева, тем на меньших оборотах надо работать.
5. После запуска стоит подождать, пока фреза наберёт нужную скорость. Обрабатывать на недостаточных оборотах нельзя – заготовка будет повреждена.
6. Держать фрезерный станок надо так, чтобы рабочая насадка всегда была в поле зрения.
7. Сильно давить на заготовку нельзя. Фрезер ведётся плавно, без рывков и замедлений на поворотах при фигурной обработке.

Скорость на повороте нельзя снижать

1. При длительной работе на низких оборотах станку необходимо давать остыть. Для этого на полминуты включают максимальную скорость на холостом ходу: за это время формируется воздушный поток, который охлаждает мотор.
2. Глубокий слой древесины можно снимать только поэтапно, с постепенным увеличением глубины погружения на 3 мм.
3. Работать на фрезерном станке по дереву надо без спешки, потери сосредоточенности.
4. Глаза во время фрезерования необходимо защитить очками, органы дыхания – респиратором или маской.
