Изготовление арочного навеса из поликарбоната — инструкция по монтажу, чертежи и фото.

• Особенности арочных конструкций из поликарбоната
• Области применения арочных навесов из поликарбоната
• Навес арочного типа во дворе
• Крыши и навесы из поликарбоната в садово-огородничьем хозяйстве
• Чертежи арочных навесов из поликарбоната
• Вариант арочного навеса для теплицы
• Навесы с арочной крышей для двора
• Расчет арочного навеса из поликарбоната
  • Геометрия расчета
  • На что нужно обратить внимание
• Выбор материалов и подготовительные работы
• Как сделать арочный навес из поликарбоната своими руками
• Советы и рекомендации
• Заключение

Если вам необходимо создать защиту от солнца, оптимальным решением будет выбор арочного навеса из поликарбоната. Легкий вес и разумные затраты на его установку делают арочную конструкцию наиболее востребованной среди доступных вариантов.

Особенности арочных конструкций из поликарбоната

Данный тип навеса нельзя строить и ставить произвольным образом, потребуется как минимум предварительный расчет и испытание на прочность. Это усложняет работу с листовым поликарбонатом и несущей рамой, но в целом строительство арочного навеса не представляет особой проблемы для всех, кто умеет работать со сваркой хотя бы на уровне любителя.

Секрет популярности подобных навесов кроется в использовании двух основных элементов:

• Несущая балка арочного типа. Благодаря сложной криволинейной поверхности навес получается достаточно прочным, способным выдерживать значительную вертикальную и горизонтальную нагрузку;
• Кровельного покрытия из поликарбоната. Материал достаточно прочный и одновременно гибкий, чтобы выдержать порывы ветра и давление снежного покрова.

Поликарбонат, благодаря высокой прозрачности, обеспечивает достаточное количество солнечных лучей, под арочным навесом можно без особых проблем работать даже в сумраке вечера или при плохой погоде, не прибегая к электрическому освещению.

К сведению! Навес из поликарбоната отлично фильтрует практически весь ультрафиолет солнечных лучей, поэтому можно находиться под арочной кровлей без ущерба для здоровья неограниченное время.

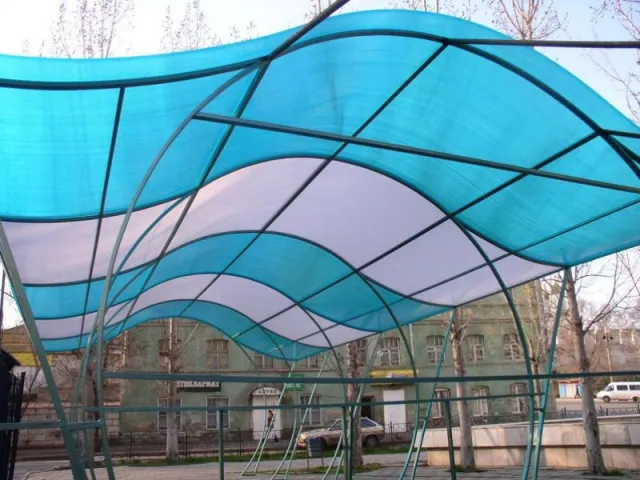

Кроме того, арочные навесы из поликарбоната, фото, получаются значительно более симпатичными и даже эффектными, чем конструкции с кровлей из металла, например, профнастила, тем более, шифера.

Помимо эстетики и дизайна, навес, крытый поликарбонатным листом, считается намного безопаснее. Даже если ветром и оторвет легкий прозрачный пластик, что крайне маловероятно, никакой опасности для находящихся под арочной крышей людей нет и быть не может. Шифер и металлический лист в подобной ситуации представляет определенную угрозу.

У поликарбоната есть два врожденных недостатка. Во-первых, швы на линии стыковки листов нужно обязательно закрывать арочными накладками из алюминия, а во-вторых, пластик существенно теряет во внешнем виде и, главное, в прочности при небольшом повреждении защитной пленки.

Области применения арочных навесов из поликарбоната

Существует огромное количество вариантов возможного использования арочных конструкций. Ранее для домашнего навеса использовались арки и дуги, куски и запчасти от ферм и перекрытий промышленного назначения, либо изготавливались вручную с помощью наковальни, пары металлических шаблонов и тяжелой кувалды.

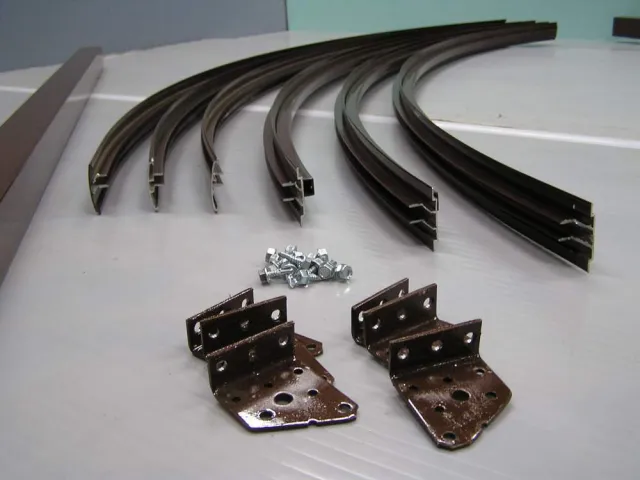

С появлением трубогибочных станков, как электрических, так и ручных, изготовление деталей арочного навеса вообще перестало быть проблемой. Ферму для навеса из поликарбоната можно сделать любого размера, формы и конфигурации.

Навес арочного типа во дворе

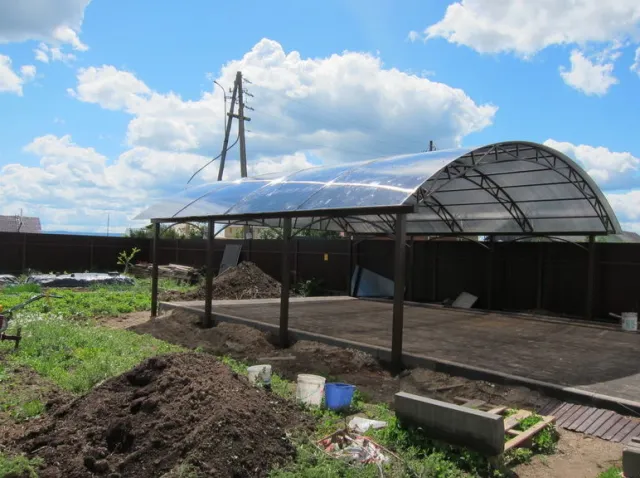

Обустройство навеса идеально подходит в качестве места хранения на открытой площадке авто и мототехники, материальных ценностей, которым противопоказана влага и требуется постоянное проветривание. Арочный навес из поликарбоната для автомобиля обеспечивает качество хранения техники, на уровне отапливаемого и вентилируемого гаража, и в первую очередь благодаря прозрачной кровле и сквозняку.

Навес арочного типа можно рекомендовать для защиты входных дверей, особенно для зданий, у которых вход в дом расположен не в центре фасада, а смещен к углу. Обычно в такой ситуации крышу над крыльцом изрядно треплет порывами ветра, поэтому использование прочной и жесткой арочной конструкции козырька обеспечит необходимую долговечность и надежность.

Кроме того, арочная конструкция ферм выдерживает любую толщину снега, а прозрачный поликарбонат хорошо прогревается на солнце и быстро освобождается от ледово-снеговой шапки. В солнечную погоду любая влага и вода, попавшая под козырек, высыхает так же быстро, как и на открытом пространстве.

Крыши и навесы из поликарбоната в садово-огородничьем хозяйстве

Арки из поликарбоната считаются наиболее удачной формой крыши для возведения парничка под рассаду или теплицы на приусадебном участке. Причины те же — высокая устойчивость арочной конструкции к порывам ветра и хорошая теплоизоляция поликарбоната.

Самый простой парник может быть построен из алюминиевых гимнастических колец, используемых в качестве спортивного снаряда. Трубчатое алюминиевое кольцо разрезается и выгибается в форме дуги. Каркас или основу для теплицы спаивают из полипропиленовых водопроводных труб, готовые дуги просто вставляют в припаянные муфты или просверленные отверстия. Кровельное покрытие из сотового поликарбоната чаще всего делают съемными. Это удобно в случае использования конструкции в качестве парника. Вырезанный по размеру лист поликарбоната просто укладывается поверх алюминиевых дуг и крепится накладками.

Монтаж арочной теплицы из поликарбоната можно выполнить на выложенные на поверхности грунта кирпичи или цементно-песчаную плитку. С повышением температуры и наступлением теплых деньков нижнюю кромку поликарбоната ослабляют и приподнимают, обеспечивая вентиляцию и нормальный приток воздуха в помещение теплицы.

На основе арочного навеса можно построить полноценную зимнюю теплицу в полный рост. Использование поликарбоната позволит снизить расходы на обогрев помещения примерно на 40% в сравнении со стеклянными и пленочными конструкциями.

Чертежи арочных навесов из поликарбоната

Прежде чем искать материалы и готовить фундамент для опор, необходимо определиться с формой и общей компоновкой арки. Только потом можно будет спланировать эскизы и, возможно, даже сделать своими руками чертежи арочного навеса из поликарбоната.

Оформить на бумаге устройство балок и ферм нужно по двум причинам:

• Упрощается составление сметы по количеству требуемых материалов. Большую часть геометрических и линейных расчетов арочного навеса просто невозможно выполнить без чертежа или хотя бы эскиза;
• Перед сборкой всегда выполняется проверочный расчет на устойчивость и жесткость, а иногда приходится уточнять способ соединения или размеры шага обрешетки.

Совет! Все главные сведения о деталях и способе сборки конструкции, особенно нюансы крепления поликарбоната к несущей обрешетке навеса, должны быть указаны прямо на чертеже арочного навеса.

Данный подход является общепринятым и сильно упростит работу или общение, особенно, если строить арочный навес придется в компании с друзьями, помощниками или бригадой наемных работников.

Вариант арочного навеса для теплицы

Если в доме имеется трубогибочный станок и сварочный инвертор, то в качестве первого опыта можно построить небольшую тепличку для выращивания овощей или рассады. В качестве базового материала лучше всего использовать водопроводную трубу на ½ дюйма.

Совет! Обычно несущие элементы арочного навеса – дуги и контрдуги изготавливают из квадратной трубы сечением 20х20 мм и более, но для небольшой теплицы 2,5х5 м использование квадрата является избыточным, как по прочности, так и по цене.

Кроме того, гнуть арочные дуги маленького радиуса на трубогибочном станке очень непросто даже для профессионала. В данном случае, чем тоньше водопроводная труба, тем проще получить требуемую кривизну крыши навеса. Согнуть заготовку квадратного профиля так, чтобы дуга осталась плоской и не превратилась в спираль, далеко не так просто, как может показаться с первого взгляда.

Простенькая конструкция арочной теплицы не требует специальных расчетов, нужно будет лишь вырезать листы поликарбоната так, чтобы на дугах кромки ложились с перехлестом. Нижнюю часть каркаса и поперечины можно изготовить из бруса полипропиленовой трубы или квадрата.

Навесы с арочной крышей для двора

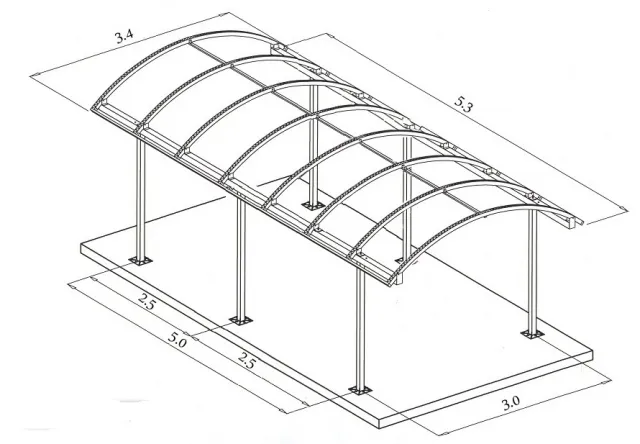

Более сложный вариант навеса с кровлей из поликарбоната 6х3 м показан на схеме — чертеже ниже. В отличие от тепличной крыши, в предыдущем случае арочные дуги выполняются не в виде полуокружностей, а в форме двойных ферм небольшой кривизны. В результате крыша получается более простой и технологичной в изготовлении.

Арочный навес устанавливается на восьми вертикальных стойках из квадратной трубы 60х60 мм. Общий вес крыши с учетом обрешетки под поликарбонат составляет около 300 кг, поэтому для удержания навеса стойки стягивают бетонной плитой и заглубляют в грунт на глубину до 1 м. Площадь поверхности, закрываемой арочной кровлей от дождя и снега, составляет 15 м2.

Преимуществом данной схемы является использование в арочной крыше несущих ферм с равной кривизной дуги. Такое решение позволяет устанавливать навесы с поликарбонатной кровлей практически на открытом пространстве, жесткости пролетов в поперечном горизонтальном направлении будет достаточно, для того чтобы выдержать порывы ветра до 30м/с.

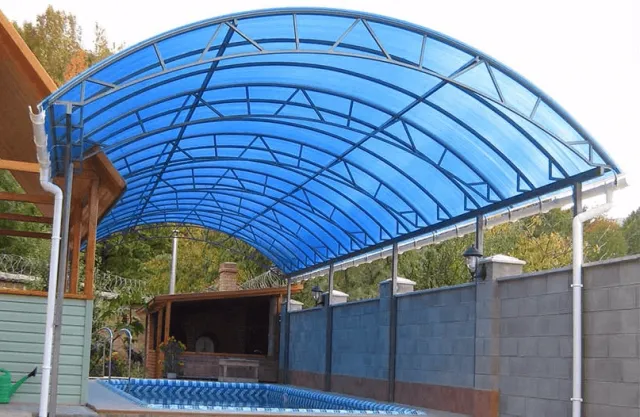

В том случае, если арочный навес строится во дворе, например, на площадке между стеной дома и бетонным забором, то каркас крыши с обрешеткой под поликарбонат можно упростить, как на схеме-чертеже ниже.

В данном случае вместо ферм использованы арочные элементы из профилированной стальной трубы 70х30 мм, а вместо традиционного сотового поликарбоната уложен монолитный материал. В итоге при условии защищенности от ветра арочная конструкция крыши получается более легкой, но не менее прочной и жесткой, чем в случае укладки поликарбоната на фермы.

Расчет арочного навеса из поликарбоната

Одним из наиболее проблемных вопросов, связанных со строительством козырьков и крыш, является расчет прочности и жесткости арок или несущих ферм конструкции. Для бытовых построек, размеры которых не превышают приведенных на чертежах и схемах, нет особой потребности в расчете ферм арочных навесов из поликарбоната. Запас прочности при любом направлении нагрузки более чем достаточен, чтобы конструкция не обрушилась и не деформировалась даже при двойной максимальной норме выпавшего снега.

Геометрия расчета

Как правило, для любительских конструкций арочных навесов используются балки и металлопрокат с сечением профиля заведомо большим, чем это требуется из расчета оптимизации несущей способности.

Для примера можно использовать параметры фермы длиной 3 м из профиля 30х30 мм, используемой в арочном навесе 6х3 м, приведенном выше. Одна трехметровая нитка выдерживает 50 кг распределенной нагрузки. Ферма из двух ниток с диагональными распорками выдерживает более 450 кг распределенной нагрузки.

Если посмотреть на диаграмму распределения нагрузки на арочной конструкции, то становится понятно, что на ферму будут давить 50 % снегового покрова, находящегося в центральной части кровли. Поэтому в реальности арка способна без проблем удержать до 600 кг нагрузки или 2400 кг на всей площади, крытой поликарбонатом.

Чем больше кривизна дуги, тем больше запас прочности. Поэтому расчет арочного навеса обычно выполняют по линейным размерам с помощью геометрического построения на схеме или используют специализированные программы.

На что нужно обратить внимание

В первую очередь нужно помнить, что нельзя просто заменить фермовую конструкцию обычной дугой, согнутой из металлопрофиля квадратного сечения.

Под нагрузкой дуга оказывает давление на опоры не только в вертикальном, но и в горизонтальном направлении. В результате вертикальные стойки, удерживающие арочную крышу, могут быть выдавлены в стороны. Чтобы избежать подобной ситуации, опоры необходимо связать горизонтальной поперечиной.

У арочных навесов имеется существенный недостаток, из-за того, что крыша устанавливается на относительно высоких и тонких опорах. Чтобы избежать раскачивания или крена, оголовки стоек перевязывают распорками или дополнительными раскосами. Это особенно важно при использовании в качестве покрытия листового поликарбоната.

Если металлическая кровля при небольших деформациях арки практически никогда не отслаивается, то при деформации каркаса под поликарбонатом покрытие из пластика может быть оборвано с креплений.

Выбор материалов и подготовительные работы

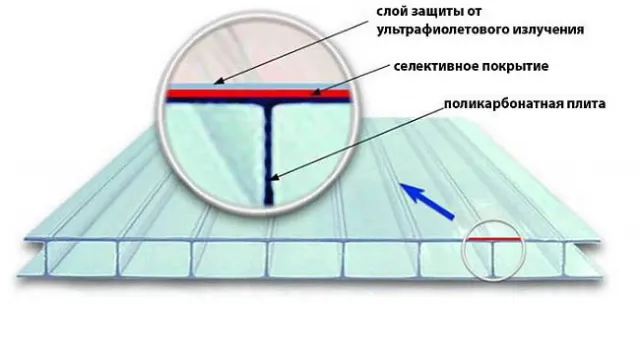

Для изготовления навеса, прежде всего, потребуется приобрести качественный поликарбонат. Для кровли лучше всего подойдет сотовый материал толщиной 8-10 мм. Листы в 10-12 мм сложнее согнуть по обрешетке, полотно тоньше 8 мм оказывается недостаточно прочным, чтобы выдержать нагрузку от снежного покрова.

Для постройки ферм используют квадрат 30х30х2 мм без защитного покрытия. На боковые сборки покупают квадратную трубу 25х25 мм, для обрешетки лучше всего подойдет профиль 30х15 мм или 30х20 мм. На стойки арочного навеса можно использовать квадрат 60 мм или двухдюймовую трубу.

Перед началом работ необходимо спланировать площадку, снять дерн на глубину 20 см, засыпать слой мелкого отсева с песком. По разметке опор арочного навеса буром в грунте сверлят отверстия диаметром 30 см и глубиной 100 см. Для опор вырезают заготовки стоек по 2,45 м, обрабатывают антикором и сушат.

Как сделать арочный навес из поликарбоната своими руками

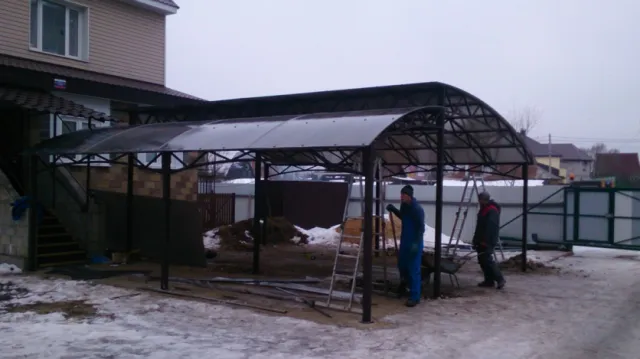

После того как была завершена подготовка, необходимо выполнить бетонирование опор и всей площадки под будущим навесом. Первым делом в ямы устанавливают четыре угловые стойки, обычно заготовку отрезают с запасом в 50 мм, чтобы иметь возможность выровнять оголовки опор в одной горизонтальной плоскости.

Первоначально опоры под крышу из поликарбоната выравнивают и фиксируют кусками битого кирпича, заливают бетоном. Далее натягивают шнуры и по ним выставляют оставшиеся четыре стойки. Если размеры арочной кровли из поликарбоната больше, чем 3х6 м, то опоры лучше всего перевязать по уровню цоколя обычным уголком.

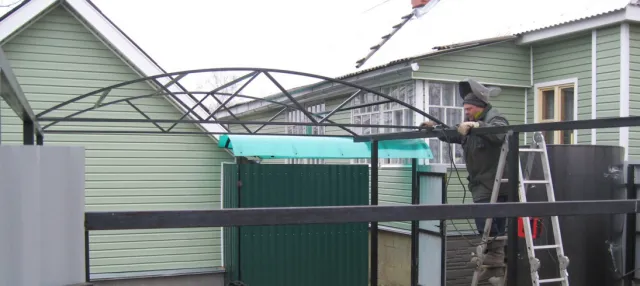

Изготовление ферм под крышу лучше всего поручить опытному сварщику, здесь нужна точность, любое отклонение от плоскости приведет к смятию поликарбоната. Вес каждой фермы составляет больше 20 кг, поэтому устанавливать их на опоры придется бригадой из трех человек. Прогоны обрешетки можно установить своими силами.

Наиболее простой считается укладка поликарбоната. Листы крепят на термокомпенсирующих шайбах с зазором на стыках не менее 3 мм, линию шва обязательно закрывают алюминиевой накладкой с силиконовым уплотнителем.

Советы и рекомендации

Чтобы арочный навес получился максимально прочным, без скрипов и просадок кровли, отрыва и деформации листов поликарбоната, необходимо уделить особое внимание способу соединения деталей. Все элементы крыши, стоек, поперечин, дуг и распорок в процессе сборки должны соединяться между собой в два прохода.

Первоначально собираем каркас на метизах, болтах, гайках и заклепках. После укладки поликарбоната конструкция должна выстояться несколько дней, в течение этого периода арочный навес как бы осаживается, все элементы под нагрузкой принимают оптимальное положение. Кроме того, остается возможность исправить брак, если таковой был допущен.

Через два-три дня электросваркой проваривают все стыки и соединения. Метизы можно снять, но чаще всего их оставляют, что позволяет сделать арочный навес из поликарбоната более надежным, жестким и гибким одновременно.

Заключение

Арочный навес из поликарбоната обладает симпатичным дизайном и собственным стилем. Его можно легко перестроить или дополнить, сделать вставки из прозрачного монолитного поликарбоната или оборудовать ламелями. Несколько оконных жалюзи, уложенных под кровлю из поликарбоната, позволяют плавно регулировать световой поток и тем самым создавать зону повышенного комфорта.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Когда надо менять поликарбонат на теплице?

Поликарбонат, используемый в качестве материала для покрытия теплицы, имеет ограниченный срок службы и может потерять свои свойства со временем. Вот несколько факторов, которые следует учитывать при принятии решения о замене поликарбоната на теплице:

1. Износ: Поликарбонат со временем может выцветать, становиться хрупким и терять свои свойства. Если вы заметили, что покрытие стало мутным, имеет царапины или трещины, то это может быть признаком того, что поликарбонат изношен и требует замены.

2. Прочность: Поликарбонат может стать менее прочным после длительного использования и из-за экспозиции ультрафиолетовому излучению. Если вы заметили, что покрытие легко деформируется или изгибается при небольшом давлении, то это может быть признаком утраты прочности материала и требует замены.

3. Уровень защиты: Поликарбонат используется в качестве материала для покрытия теплицы для защиты растений от вредных ультрафиолетовых лучей, ветра, дождя и других погодных условий. Если вы заметили, что покрытие не обеспечивает достаточной защиты для растений, то это может быть признаком необходимости замены.

В общем, поликарбонат на теплице следует заменять, когда он потерял свои свойства, не обеспечивает достаточную защиту растений или выглядит изношенным и поврежденным. Рекомендуется проводить ежегодную проверку покрытия и заменять его при необходимости.
