Изготовление японской крыши над частным домом — чертежи стропил, инструкции, эскизы и фотографии
Как построить крышу в стиле Китая или Японии над частным домом — планы стропил, подробные руководства, дизайн и изображения. Архитектурная конструкция всего дома в азиатском стиле разрабатывается таким образом, что она способна справиться даже с землетрясениями, которые в данной местности встречаются довольно часто.
Обзор элементов кровли коттеджей с элементами пагоды в японском или китайском стиле
Конструкция всего дома в китайском стиле создаются таким образом, что они могут выдерживать даже землетрясения, поскольку в их местности они происходят довольно часто. Китайская крыша опирается на центральный столб и чаще всего он даже не вкапывается в землю. В результате этого, столб сдерживает все колебания земного коры, и ни дом, ни крыша не поддается разрушению.
Еще несколькими десятками годов ранее, крыши бедных домов покрывались бамбуком, а глазурованная черепица была только на дорогих домах, и чаще всего изготовлялся такой кровельный материал из глины яркого желтого цвета. Кроме этого, крыша украшалась разнообразными изображениями зверей, исполняющих роль защитников дома от злых сил. Да и к тому же, крыши могли украшаться резьбой, а ее отдельные элементы украшались масляными красками.
Отличие китайской и японской крыши
Крыша в китайском стиле несколько отличается от традиционных японских крыш. Дело в том, что в Японии дома сооружаются по немного другой технологии, там, в основном это каркас, обтянутый специальной бумагой. В нашем понимании там нет ни окон, ни дверей. И там все вертикальные плоскости используются исключительно в качестве перегородок. Сооружаются такие строения по той причине, что они легко восстанавливаются после землетрясения и не причиняют большого вреда людям, когда происходит крушение дома под воздействием подземных сил. Также в случае с японскими домами, там не используется мощный фундамент, и несущие стены создаются из камня или кирпича.
Если более пристально рассматривать китайские крыши, то по своей сути – это определенная шатровая крыша со всем известными формами углов. Но это исключительно внешнее свойство. Внутреннее строение крыши и ее стропильная система существенно отличается от традиционных образцов в европейском стиле.
Перед тем как приступить к созданию крыши в китайском стиле, нужно решить вопрос – это будет настоящая китайская крыша или же ее имитация. Если создавать настоящую крышу с китайским наклоном, то тогда это будет дорогостояудовольствием, и если вы готовы потратить немалую сумму на создание такой крыши, то тогда этот вариант для вас. А вот если вы хотите сделать летнюю беседку в китайском стиле, то вполне возможно использовать и имитацию китайской крыши, поскольку она также гармонично будет сочетаться с ландшафтом.
Китайская крыша – как правильно ее создать?
Мода на вещи в восточном стиле время от времени прокатывается по всему миру и приобретает своих поклонников. Но есть и те люди, которые не поддаются такой временной моде, поскольку они являются постоянными приверженцами Востока буквально во всем, начиная от еды и заканчивая архитектурой.
Как создается китайская крыша, можно ли использовать ее для создания кровли в жилом или подсобном помещении своими руками, вы сможете узнать немного ниже.
Здание, построенное в стиле дальневосточной архитектуре, можно легко отличить издалека и буквально с первого взгляда, поскольку такие сооружения обладают оригинальным и несколько необычным внешним видом.
Главная причина – это ярко выраженная крыша в китайском стиле, с присутствующими плавно вытянутыми углами вверх. Для любого неспециалиста в кровельном деле в восточном стиле такая крыша является абсолютно самобытной и оригинальной.
Но при ближайшем рассмотрении крыши, можно отметить, что у нее есть аналоги и в традиционной архитектуре европейского стиля, это могут быть так называемые фахверковые или же «голландские» крыши. А главное отличие заключается в изломе под углом и в полном отсутствии обратного загиба ребер.
И поэтому по внешнему виду для западной классификации конструкция китайской крыши не является чем-то особенным, поскольку это обычная вальмовая крыша с ломаным скатом (здесь разные части ската имеют разные углы наклона) или же полувальмовая. Но используется полувальмовая только тогда, когда на двух противоположных друг от друга скатах находятся мансардные окна (могут быть фронтоны).
Но дело в том, что это будет правильно только для формы кровли, поскольку дело в том, что несущие конструкции в Японии или Азии конкретно отличаются друг от друга. И, следовательно, перед тем как приступать к строительству крыши в китайском стиле, как уже говорилось, определитесь, это будет оригинальная конструкция китайской крыши или просто ее имитация, поскольку отличий крайне много.
Создание оригинальной китайской крыши существенно сложнее, а фактически нужно создавать здание исключительно по китайскому канону. А вот в случае с имитацией китайской крыши можно будет осуществить создание с помощью привычных конструкционных решений. Но все же, справиться с созданием, как первого, так и второго варианта крыши могут только профессионалы и знатоки этого дела, ведь в нем есть много особенностей и сложностей
Прежде чем построить своими руками такую стильную кровлю, необходимо определиться, чем она так сильно отличается от прочих. Основной ее элемент – это пагода, то есть ступенчатая квадратная крыша с немного загнутыми краями. Такая кровля делается из древесины, отлично для этого подходит сосна, лиственница, бамбук, дуб, ель, для облицовки применяется натуральная черепица, металл, каменные плитки.

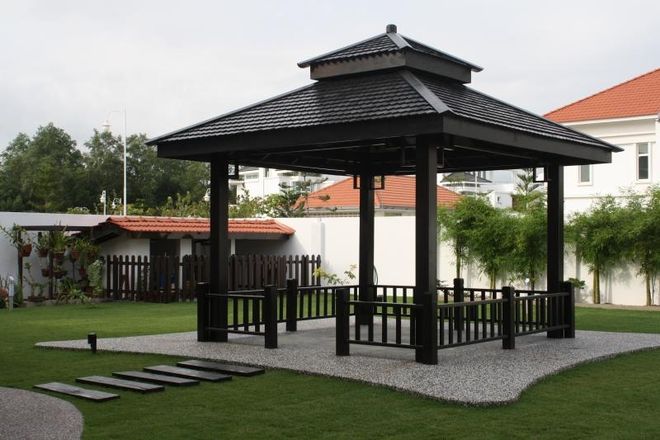

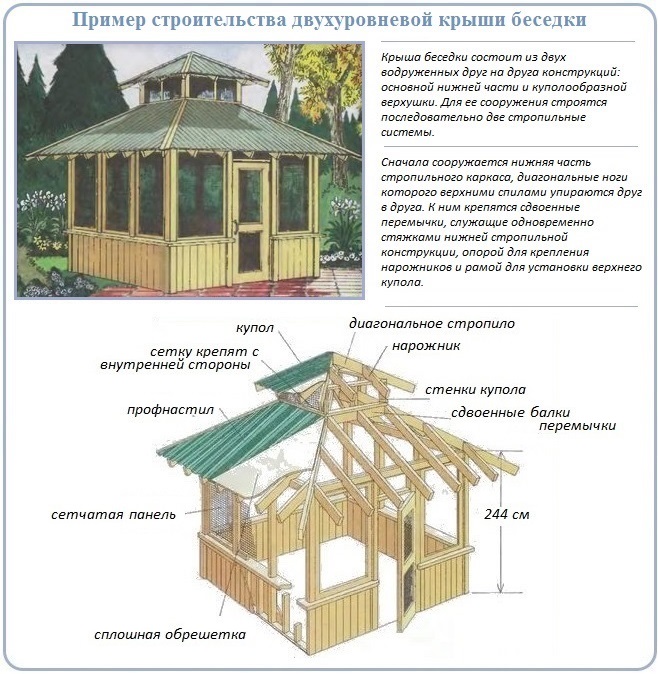

Подобная крыша в китайском стиле может иметь несколько уровней, что придает ей особое очарование, но и накладывает определенные обязательства на внешний вид всего дома либо строения.

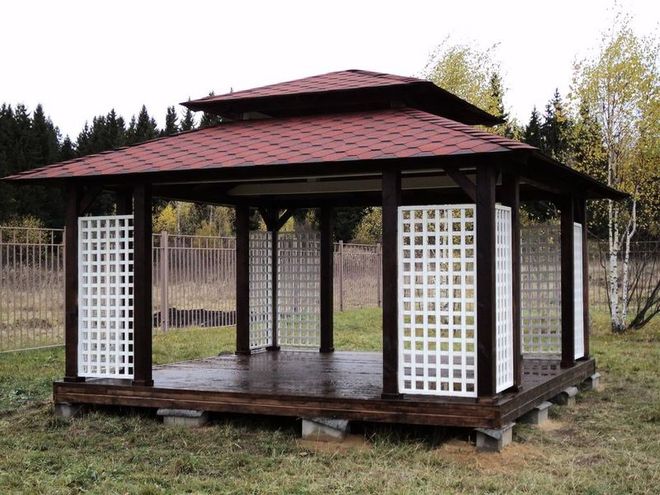

Беседка в этом случае должна быть легкой и открытой, а жилой дом иметь сходные с традиционным китайским стилем черты. Каменный и массивный особняк с европейскими чертами и такой крышей будет смотреться нелепо, поэтому при выборе общего дизайна обращайте внимание на соответствие отдельных его элементов.
Крыша, выполненная в восточном стиле, – это шатровая конструкция, углы которой сильно изменены, хотя внутреннее ее устройство довольно традиционно. Ее необычный внешний вид обусловлен именно углами, которые загнуты вверх. При строительстве чаще всего это и вызывает сложности. Возникают трудности в ее покрытии кровельными материалами, устройстве подкровельного пространства.
Построить своим руками такую крышу можно, но здесь необходимы консультации профессиональных строителей, которые подскажут тонкости китайской архитектуры.
Нюансы постройки
Почему крыши в Китае приобрели именно такие формы? Что подвигло архитекторов того времени придать им такие необычные черты? Ответ, в общем-то, довольно прост: регион этот подвержен повышенной сейсмической активности, поэтому все постройки должны были быть не только прочными, но и противостоять любым подземным толчкам, которые могут разрушить крышу и стены.
Поэтому была выбрана именно такая форма кровли, которая в центре опиралась бы на несущий столб, укрепленный на глубине. Кровля домов такой формы становилась очень надежной и прочной, похожей на зонтик, который качает от ветра, но не опрокидывает. Построить подобную конструкцию мог практически каждый взрослый местный житель.
При строительстве китайской крыши необходимо сразу учесть все нюансы, которые включают в себя:
· целесообразность сооружения;
· наличие подходящих для работы материалов и вообще возможность установки именно такой конструкции;
· наличие финансовых средств, так как строительство подобной конструкции довольно затратное.
Анализируем сложность работ и осуществляем монтаж
Так как построить своими руками крышу в китайском стиле? Особое внимание надо уделить стропилам и обрешетке, так как именно от них и будет зависеть надежность и вид крыши. Стоит напомнить, что восточная архитектура не знает, что такое традиционная каркасная технология, то есть вместо привычных нам стен строго посередине должен идти специальный опорный столб, принимающий на себя всю полноту нагрузки. При европейском строительстве подобную нагрузку принимают на себя несущие стены.
Нагрузка кровли распределяется по зданию в виде прямоугольника, согласно общей форме, привычные же нам крыши имеют треугольное распределение. Кроме того, конструкция китайской крыши часто многоярусная, представляет собой как бы несколько крыш, уложенных одна на другую.
При сооружении подобной постройки необходимо обратиться к опытному архитектору, который может подсказать, как именно осуществить такую идею правильно. В результате должна получиться постройка, которая и от дождя защитит, и от землетрясения не пострадает.
Монтаж кровли
Рассмотрим теперь, как построить своими руками кровлю в китайском стиле. Для начала выбираем желаемый вариант крыши и делаем его чертеж. Не забываем, что наши климатические условия позволяют сделать только имитацию подобной постройки. При сооружении простой конструкции можно обойтись и своими силами. Если же вы хотите что-то более масштабное, то тогда работу надо доверить только проверенным специалистам. Неопытная бригада рабочих, которая видела такую кровлю только на картинках, вряд ли вам поможет сделать что-то стоящее.
После расчетов закупаем материалы и приступаем к монтажу. Сначала крепим доски с длиной в полтора метра и шириной тридцать сантиметров по центру. Стропильную ногу ставим по центру полученного основания, то есть получаем опорный брус, соединяемый с серединой. Теперь повторяем то же самое с другой стороной конструкции. Мы, таким образом, получаем четырехугольную фигуру в виде конуса с ребрами и немного загнутым основанием.
Обрешетка выполняется очень просто: на стропильные ноги и опорные боковые брусья прибиваем деревянные доски, которые должны идти перпендикулярно. Итак, основная конструкция, так сказать, скелет крыши, у нас готов. Теперь берем фанерные листы, гибкость которым придаем рядом насечек, и крепим их на обрешетку.
В качестве кровельного покрытия отлично подходит мягкая битумная черепица, которая обладает небольшим весом, превосходно повторяет все изгибы крыши, имеет привлекательный внешний вид.Можно покрыть крышу и при помощи меди, но такой вариант очень дорогой, прежде чем на него решиться, необходимо тщательно взвесить необходимость такого шага, хотя медное покрытие и считается самым лучшим. Итак, мы рассмотрели, как построить своими руками крышу в китайском стиле, теперь перейдем к советам.
Советы при сооружении китайской крыши
Чаще всего для китайских крыш используют битумную черепицы в качестве кровельного покрытия.
Как мы видим, конструкция отличается своими сложностями и некоторой простотой, что сильно отличает ее от традиционных сооружений. Предлагаем несколько советов от наших специалистов, которые помогут вам самостоятельно разобраться со строительством самой простой модификации восточной крыши и полностью преобразить любое строение, которое она будет венчать.
Перед началом работ нарисуйте тщательный план, который будет отображать всю стропильную систему, что позволит не только правильно собрать, но и рассчитать материал. В качестве покрытия под кровельный материал лучше всего брать влагостойкую фанеру, которая позволит полностью повторить все изгибы кровли. Желательно фанеру, да и вообще все деревянные элементы тщательно пропитать специальными антисептическими составами, которые помогут уберечь сооружение от насекомых.
Чертеж китайской крыши
Все элементы крыши выставляются по определенному шаблону, поэтому перед началом работ подготовьте такой шаблон в натуральную величину. Это поможет сократить время на строительство, сделать его более качественным.
Крыша – первое, на что обращаешь внимание при виде дома, выполненного в китайском стиле. Она может быть одно- или многоярусной, но в любом случае ее массивная конструкция с загнутыми краями придает китайскому дому, с одной стороны, своеобразную величественность, а с другой – изящность. Изогнутая форма способствовала значительному уменьшению массы кровли (почти на треть), что позволяло строить китайские крыши домов без стропил на основе стоечно-балочной конструкции.
Конструкция китайской крыши отличается изломом под углом и отсутствием обратного изгиба у ребер. По внутренней структуре, конструкции стропильной системы она в определенных деталях существенно отличается от европейских стандартов. Например, в отличие от западной, отсутствие в китайском варианте стропильной системы, опирающейся на несущие стены или отсутствие стропильных ног и подкосов, затяжек подвесных стропил.
Заметим, что нагрузка, испытываемая крышей, по китайской технологии, распределяется по строению, в отличие от «европейского» треугольника, в виде прямоугольника.
Устройство китайской крыши согласно соответствующим правилам традиционного восточного зодчества – достаточно дорогое начинание. Поэтому, возможно, целесообразнее будет заняться устройством ее имитации или ограничиться возведением небольшой пагоды на своем участке.
Как сделать китайскую крышу: этапы устройства
Разработка проекта кровли
Прежде всего необходимо разобраться с конфигурацией будущей крыши и выполнить эскиз. Сразу следует отметить, что возведение четырехскатной кровли связано с большими трудностями. Поэтому лучше остановить свой выбор на более просто варианте – двухскатной крыше с двумя фронтонами. Такой вариант удовлетворит желание иметь экзотическую крышу, причем работа окажется достаточно простой.
Проектирование несущей системы
Стропильную систему проектируют согласно подготовленному эскизу. При этом необходимо добиться получения в результате отличительной черты китайской крыши – ее вогнутого профиля. Для этого существует возможных два варианта исполнения.
Стропильная система в виде пирамиды с прямоугольным основанием
При подобном устройстве основным элементом несущей конструкции является стропильный четырехугольник. Установленные друг на друга, они будут образовывать искомую пирамиду.
В случае двухскатной кровли у четырехугольников длина будет одинаковой. Параболическую кривую кровли получают за счет подбора ширины стропильных ферм и высоты стоек.
В качестве материала для элементов обрешетки берут доски, имеющие толщину 20 мм. Их крепят, начиная от конька, по направлению к карнизу, поэтому количество этих отрезков на одной линии соответствует количеству смонтированных стропильных четырехугольников.
Доски обрешетки располагают таким образом, чтобы их стыки расположились по середине обрезных досок стропильной системы.
Стропильная система из висячих стропил
Для устройства системы стропил потребуются следующие материалы:
доски сечением 15х3 см,
доски толщиной в 2 см, используемые для обрешетки,
фанера, толщина которой не больше 1 см.

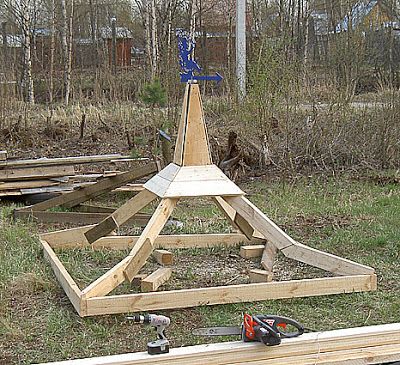

Как изготовить стропильную ферму
строго по середине опорного бруса закрепляют стойку, четко выдерживая при этом прямой угол (90⁰);
расстояние между стойкой и краем опорного бруса делится пополам. Далее в полученной точке фиксируют один из концов стропильной ноги, а второй – крепят к свободному краю стойки;
находят центр стропильной ноги и в этой точке закрепляют один конец доски, а второй, соответственно, присоединяют к краю опорного бруса;
для получения более плавного изгиба крыши, добавляют дополнительный подкос;
еще раз повторяют все эти операции по другую сторону центральной стойки – в зеркальном отражении относительно нее.
Таким образом, в результате будет получена единичная стропильная ферма. Количество таких конструктивных элементов определяется в зависимости от размеров крыши. Следует учесть, что оптимальным расстоянием между стропильными фермами считается 0,5 – 0,7 м.
Следующим этапом после устройства стропильной конструкции является монтаж обрешетки. Обрешетка должна располагаться горизонтально, при этом ее шаг определяется шириной фанеры.
Устройство кровли
После устройства обрешетки, следующим этапом, приступают к монтажу фанеры. На листе выполняют пропилы примерно на ¾ его толщины. Это необходимо для обеспечения плотного прилегания фанеры к обрешетке. Количество пропилов определяется, исходя из изгиба ската: чем больше радиус его кривизны, тем большее количество надрезов необходимо.
После установки фанеры на место, переходят непосредственно к устройству кровли. Подобную крышу рекомендуется покрывать либо рулонными материалами, либо штучными гибким материалом для кровли, например, битумной черепицей.
Черепица, конечно, больше подходит для воплощения общего художественного замысла.
Крыша в китайском стиле имеет изогнутые концы. Которые оформляют при помощи готовых металлических или деревянных конструкций.
Сложившиеся в течение нескольких тысячелетий традиции Востока обуславливают особенности архитектурных достопримечательностей и их элементов. Китайская крыша не стала исключением. Являясь завершающим элементом домов и религиозных сооружений Китая, она характеризуется наличием разнообразных украшений и загнутых углов. Существуют даже древние легенды, объясняющие конструктивные особенности данного архитектурного элемента. В соответствии с одной из них, в ночное время драконы спускаются с крыш с целью навредить людям. Благодаря загнутым углам крыши, им не удается это сделать, и они вынуждены улетать обратно в небо. Однако это далеко не единственная и не самая популярная причина, которая на сегодняшний день объясняет наличие у крыш в китайском стиле приподнятых углов.
Современные архитекторы предлагают более прозаическую и объяснимую, с точки зрения практических особенностей, версию. В соответствии с ней, наличие приподнятых изогнутых углов у крыши в китайском стиле объясняется большим количеством осадков на территории, где наиболее часто строительство домов завершается обустройством подобных архитектурных элементов. Указанные конструктивные особенности китайской крыши способствуют более эффективному отведению осадков на отдаленном расстоянии от стен постройки. Кроме того, выступающие свесы китайской крыши защищают внутреннее пространство постройки от чрезмерного количества солнечного света.
Конструктивные особенности китайской архитектуры
Вследствие достаточно частых землетрясений, китайские постройки обустраиваются таким образом, чтобы они могли эффективно противостоять высокой сейсмической активности местности. Это достигается особенностями конструкции здания и, в частности, кровли, которая опирается на центральный столб, зачастую даже не вкопанный в землю и предназначенный для поглощения колебаний земной коры, что направлено на защиту здания. В незапамятные времена крыши небогатых домов покрывались бамбуком, тогда как зажиточные люди декорировали свое жилище желтой глазурованной черепицей, изготовленной из глины. Помимо этого, для украшения таких крыш использовались декоративные изображения зверей, по мнению, восточных жителей, защищающих дом от злых духов, и резьбой, некоторые элементы расписывались масляной краской.
Несмотря на схожесть традиций Китая и Японии, возведение японских домов осуществляется по совершенно иному принципу. В большинстве случаев они представляют собой каркас, обтянутый бумагой, в связи с чем, они больше напоминают конструкцию без окон и дверей. Все вертикально ориентированные плоскости выполняют функцию перегородок, благодаря которым, происходит быстрое восстановление постройки в случае частых землетрясений, а если все-таки произошло разрушение здания, обломки не причинят большого вреда человеку. Отсутствие фундамента и мощных несущих стен из дерева или камня только способствует повышению безопасности постройки.
Нюансы постройки китайской кровли: на что обратить внимание?
Прежде чем осуществить устройство китайской крыши, необходимо выделить ее основные отличия от европейских кровельных систем. Основным элементом китайской крыши является пагода, характеризующаяся как ступенчатая квадратная крыша с приподнятыми краями. Для изготовления китайской кровли используется древесина – лиственница, сосна, дуб, ель или бамбук, а в качестве облицовочного материала – каменная плитка, металл или натуральная черепица.
Наличие нескольких уровней – отличительная особенность китайской кровли, которая не только придает ей особое очарование, но и накладывает определенные обязательства на внешней вид дома и его архитектурную концепцию.
Важно! Если вы планируете осуществить обустройство беседки, дополненной китайской кровлей, конструкция должна быть открытой и легкой, тогда как в концептуальном решении жилой постройки должны четко прослеживаться черты традиционной восточной стилистики. Выбирая общий дизайн постройки, обращайте внимание на сочетание ее отдельных элементов, так как массивный каменный дом с европейскими чертами, дополненный крышей в китайском стиле, вряд ли вызовет восторг даже у простого обывателя, ничего не смыслящего в архитектуре.
Эффектная ажурная конструкция кровли с устремленными к небу краями – основной элемент постройки, привлекающий внимание при взгляде на произведения китайской архитектуры. Несмотря на то, что воссоздание конструкции китайской крыши сопряжено с определенными трудностями, при соблюдении основных нюансов, вам удастся с легкостью их избежать. Рассмотрим, в чем заключаются эти нюансы.
Основные параметры крыш, выполненных в китайском стиле, отличающие их от произведений европейской архитектуры:
· В отличие от европейских построек, произведения китайской архитектуры возводятся на основе сточно-балочной конструкции. Стропильная система, выступающая в качестве основы для европейских домов, опирается на несущие стены, тогда как основу китайских построек составляет центральный столб, принимающий на себя все нагрузки. Конструкция висячих стропил, имеющих место в европейской архитектуре, подразумевает наличие подкосов, стропильных ног и затяжек. Характерные для европейской конструкции опорные брусья, потолочные балки и прочие элементы предназначены для придания конструкции жесткости и прочности, однако произведения китайской архитектуры лишены указанных элементов. Если в европейских домах обустройство стропильной системы осуществляется по принципу треугольника, то распределение нагрузки в восточных домах осуществляется по принципу прямоугольника;
· Для монтажа китайской кровли используется цилиндрическая черепица, уникальность формы которой определяется необходимостью скрепления ее на угловых стыках. Для придания кровле особого колорита необходимо использовать специальный профиль и фигурки с фантастическими изображениями, получившие название «цян-шоу». Монтаж конька крыши осуществляется по аналогичной схеме, при этом цян-шоу заменяют керамическими зажимами, специфическая «рогатая» конфигурация которых привлекает внимание при взгляде на китайскую крышу;
· Отличительной особенностью китайской кровли является использование крупных карнизов, далеко выдающихся за пределы постройки и тем самым защищающих постройку от излишнего климатического воздействия, такого как чрезмерное ультрафиолетовое излучение, сильный ветер и другие. Благодаря большому весу карнизов, вся масса крыши распределяется таким образом, что вся конструкция постройки приобретает повышенную устойчивость. Что касается системы карнизов доугун, то она полностью приобретает на себя вес карнизов.
Важно! Специфические характеристики китайской кровли:
Равномерное распределение нагрузки в горизонтальной и вертикальной плоскостях каркаса;
Схема китайской крыши предполагает наличие углов, загнутых вверх;
Верхняя часть кровли характеризуется наличием крутого уклона, который книзу становится более пологим.
Неотъемлемым элементом китайской кровли являются массивные карнизы, далеко выдающиеся за пределы внешних стен дома;
Чтобы обеспечить своевременное удаление осадков с внешней поверхности кровли и эффективную защиту ее внутренней поверхности от избытка солнечного света, она оборудована свесами, которые также выступают над внешними стенами на значительном расстоянии;
В восточной архитектуре не редки китайские кровли, характеризующиеся многоярусной конструкцией.
Схема китайской крыши: оригинал или имитация?
Если вы все-таки отдали предпочтение китайской кровли, необходимо особое внимание уделить ее проектированию, так как уже на данном этапе важно определиться сохраните ли вы в процессе возведения постройки ее уникальную конструкции или ограничитесь ее внешней имитацией. Возведение уникальной конструкции – достаточно дорогостоящее мероприятие, тогда как, выполнив только ее внешнюю имитацию, вы сможете не только сэкономить, но и возвести более практичную для средней полосы постройку.
Важно! Основное отличие в конструкции европейской и традиционной восточной кровли заключается в наличии или отсутствии стропильной системы. Строительство домов на территории Японии и Китая предполагает отсутствие стропил, так как они заменены опорно-балочной системой, более устойчивой к частому проявлению сейсмической активности. В связи с этим, в случае возведения конструкции на территории, где отсутствует подобная опасность, вы можете сохранить верность традиционным для средней полосы конструктивным системам.
При внимательном изучении фотографий, на которых представлены китайские крыши, вы отметите, что они имеют множество сходств с некоторыми привычными для европейского континента конструкциями, наиболее ярким примером которых является летняя беседка — пагода, удачно вписывающаяся в окружающий ландшафт.
Китайская крыша своими руками: рекомендации специалистов
В первую очередь, определитесь с конфигурацией будущей кровли и разработайте проект кровли. Специалисты считают, что возведение четырехскатной кровли сопряжено с определенными трудностями, в связи с чем, они рекомендуют остановить свой выбор на более простых конструкциях, отдав предпочтение двускатной крыше с двумя фронтонами. Несмотря на то, что данный вариант является одним из самых простых, вы все-таки сможете удовлетворить свое желание стать обладателем постройки, дополненной экзотической кровельной конструкцией.
Следующий этап предполагает проектирование несущей системы. Особое внимание необходимо уделить стропилам и обрешетке, так как именно они определяют надежность и внешний вид крыши. При этом не забывайте о том, что использование традиционной каркасной технологии не свойственно восточной архитектуре, в связи с чем, привычные стены должны быть заменены опорным столбом, расположенным строго посередине и в полной мере принимающим на себя все нагрузки. В традиционном европейском строительстве данную функцию выполняют несущие стены.
Важно! Если привычные нам европейские кровельные конструкции характеризуются «треугольным» распределением нагрузки, то восточной архитектуре чужд этот принцип. Нагрузка кровли в китайских постройках распределяется по поверхности здания в виде прямоугольника, согласно общей форме конструкции. Кроме того, для китайских крыш характерна многоярусность конструкции, в связи с чем, они зачастую представляют собой несколько крыш, уложенных одна на другую.
Если вы планируете возвести многоярусную конструкцию, обратитесь к профессиональному архитектору, который подскажет, как правильно реализовать эту идею, чтобы она эффективно защищала от дождя и, в то же время, была устойчива к землетрясениям.
Перед началом работ начертите подробный план, в мельчайших подробностях отображающий конструктивные нюансы стропильной системы. Благодаря этому, вы сможете максимально точно осуществить ее сборку и рассчитать необходимое количество материала. Наиболее подходящим материалом для обустройства покрытия под кровельный материал является влагостойкая фанера, использование которой позволит максимально точно повторить все кровельные изгибы. Все деревянные элементы, входящие в конструкцию крыши, в том числе и влагостойкую фанеру, желательно пропитать антисептическими составами, предупреждающими их повреждение насекомыми.
Проектировку стропильной системы осуществляют в соответствии с подготовленным эскизом, при этом максимально стремясь добиться отличительной черты китайской кровли – ее вогнутого профиля. Чтобы осуществить это, разработаны два варианты исполнения китайской кровли.
Как построить китайскую крышу: возможные варианты
Стропильная система, основу которой составляет пирамида с прямоугольным основанием
· Если вы отдали предпочтение подобному варианту обустройства, знайте, что в качестве несущей системы, в данном случае, выступает стропильный четырехугольник. Установив их друг на друга, вы получите искомую пирамиду.
· Если вы обустраиваете двускатную кровлю, длина обоих четырехугольников будет одинаковой. Для получения параболической кривой кровли необходимо подобрать высоту стоек и ширину стропильных ферм. Важно отметить, что наиболее подходящим материалом для изготовления элементов обрешетки выступают доски толщиной 20 мм. Начиная от коньков, их крепят по направлению к карнизу, в связи с чем, количество отрезков, расположенных на одной линии, соответствует количеству стропильных четырехугольников.
· Расположение досок обрешетки осуществляется таким образом, чтобы их стыки располагались посередине обрезных досок, входящих в состав обрешетки
Стропильная система в виде висячих стропил
Чтобы произвести обустройство подобной стропильной системы, вам потребуются следующие материалы:
· Доски, характеризующиеся сечением 15×3 см;
· Доски, необходимые для обустройства обрешетки, толщина которых составляет 2 см;
· Листы влагостойкой фанеры толщиной не более 1 см.
Как сделать китайскую крышу: изготовление стропильной системы
· Стараясь четко выдержать прямой угол (90 градусов), четко посередине опорного бруса закрепите стойку;
· Расстояние, полученное между стойкой и опорным брусом, разделите пополам и в полученной точке зафиксируйте один из концов стропильной ноги. Второй конец закрепите на свободном крае стойки;
· Определите центр стропильной ноги, после чего в полученной точке закрепите один конец доски. Второй конец необходимо прикрепить краю опорного бруса;
· Чтобы в процессе работ получить более плавный изгиб кровли, добавьте дополнительный подкос;
· В зеркальном отражении от центральной стойки повторите все вышеперечисленные операции по другую сторону от опорного столба;
· По окончании работ вы получите целостную стропильную ферму. Их количество варьируется от размеров кровли. Важно помнить, что приемлемым расстоянием между стропильными фермами является 50-70 см;
· Следующий этап обустройства стропильной конструкции – монтаж обрешетки, которая должна располагаться горизонтально. Важно помнить, что шаг обрешетки определяется шириной листа фанеры;
· Закончив обустройство обрешетки, вы можете приступать к монтажу фанеры. На листе фанеры выполните пропилы на 3/ 4 его толщины, что необходимо для обеспечения более плотного прилегания фанеры к обрешетке. Количество выполняемых пропилов вариабельно и зависит от изгиба кровельного ската. Их количество прямо пропорционально радиусу кривизны ската (чем он больше, тем большее количество пропилов необходимо сделать);
· Установив фанеру на место, приступайте к непосредственному обустройству кровли. Специалисты рекомендуют использовать для этого рулонные материалы или штучный гибкий материал для кровли, например, битумную черепицу, шиферные плитки небольшого размера или еврочерепицу.
Важно! Если вы хотите в полной мере воплотить в жизнь свой художественный замысел, используйте мягкую битумную черепицу, которая характеризуется небольшим весом, способностью повторять все изгибы китайской крыши и привлекательным внешним видом.
· Для обустройства кровли также можно использовать медь, которая является одним из самых лучших и, в то же время, самых дорогих материалов для китайской кровли.
· Изогнутые концы китайской кровли оформляются с помощью готовых металлических или деревянных конструкций.
Специфический колорит китайской кровли может быть реализован с помощью декоративных фигурок драконов и других зверей, для изготовления которых используется материалы, устойчивые к повышенной влажности и температурным перепадам.
Если вы считаете, что вы не в состоянии самостоятельно воплотить традиционную конструкцию китайской кровли, но все же хотите возвести постройку, выполненную в восточном стиле, вы должны знать, что существуют упрощенные варианты подобных конструкций.
· Вы можете взять в качестве основы фахверковую конструкцию крыши и дополнить ее специфическими элементами для достижения желаемого результата;
· Или дополнить стропильную систему кровли металлическими профилями повышенной гибкости, благодаря которым, конфигурация кровли приобретет необходимую воздушность.
