Изготовление столбчатого фундамента своими руками — пошаговая инструкция, расчет и армирование, а также чертежи

Столбчатый фундамент своими руками: пошаговая инструкция и полезные советы

Все строительные проекты не обойдутся без надежного фундамента. Это именно он определит срок службы всех остальных конструкций. Фундамент столбчатого типа представляет собой отдельные опоры под здание, выполненные из бетона.

Столбчатое основание обычно применяется при малоэтажном строительстве из различных материалов, которые имеют не большой вес, а также для возведения общественных зданий и заборов. При выполнении пошаговой инструкции можно своими руками сделать надежный столбчатый фундамент для будущей постройки.

Содержание статьи

• Виды столбчатых фундаментов
• Устройство столбчатого основания
• Как сделать столбчатый фундамент своими руками: пошаговая инструкция
  • Расчет
  • Земляные работы
  • Устройство подушки под столбы
  • Выполнение опалубки
  • Армирование
  • Заливка бетона
  • Гидроизоляция
  • Утепление
• Как сделать столбчатый фундамент из разных материалов

Виды столбчатых фундаментов

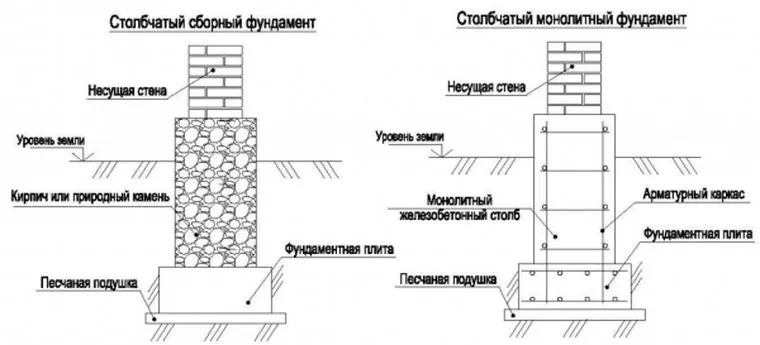

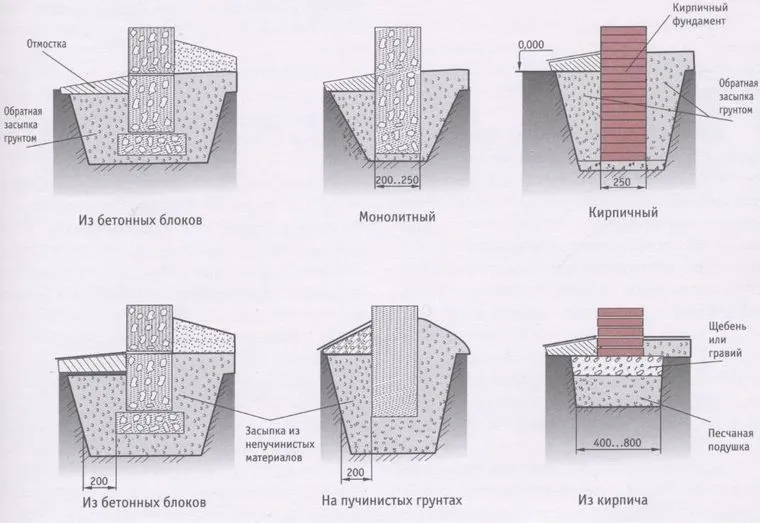

По варианту изготовления фундамент столбчатого типа можно разделить на:

• сборный;
• монолитный;
• деревянный.

Сборный вид включает бетонные блоки, кирпич, а также стальные трубы.

Монолитный вид представляет собой железобетон. Строительные материалы, которые используются для производства отдельных элементов, должны отвечать всем предъявляемым требованиям, а также обеспечивать надежность и высокую прочность. Монолитный вид возводится на строительной площадке путем заливки раствора бетона в выполненную опалубку с армированием. Столбы при таком варианте могут иметь квадратное, а также прямоугольное сечение.

Монолитный железобетонный вариант является самым устойчивым при выполнении строительных работ по возведению сооружения.

Глубина заглубления такого варианта обычно не превышает полутора метров. Стандартное расстояние между столбами должно быть не менее 1,5 метров, но не более 2,5 метров.

По заглублению столбчатое основание можно разделить на:

• заглубленный вариант, который располагается ниже уровня промерзания грунта, глубина которого, равна одному метру и более;

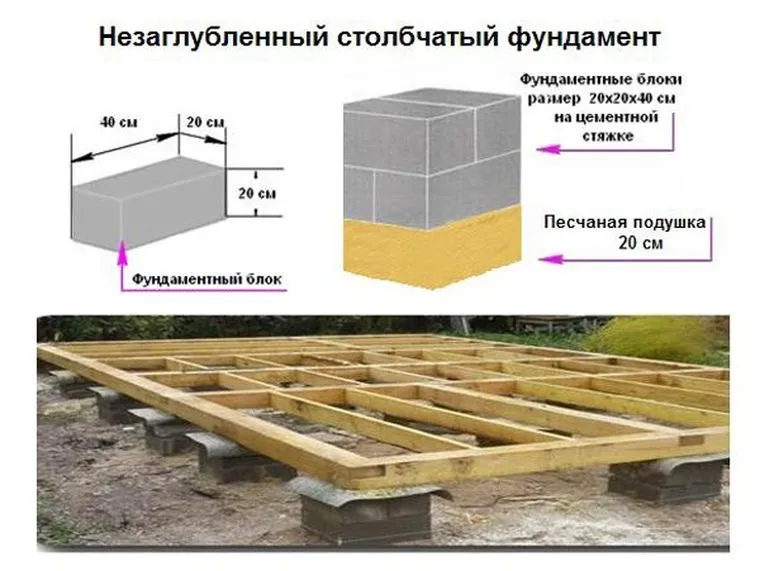

• мелкозаглубленный вид чаще всего заглубляется на 50 сантиметров;
• незаглубленный вариант используется только для легких построек, снимается только верхний плодородный слой почвы.

Нижняя часть опоры должна располагаться на 30 сантиметров ниже уровня промерзания грунта.

Основное требование, которое предъявляется к уровню заглубления – конструкция не должна касаться уровня грунтовых вод.

Виды фундамента по варианту сечения:

1. Фундамент стаканного типа может возводиться под общественными, а также промышленными сооружениями. Он может выдерживать довольно большие нагрузки. Данный вид имеет ступенчатую форму. Состоит конструкция из основания, которое возводится на песчаной подложке, стаканного подколенника, на который устанавливаются опорные столбы. Такой вариант обеспечивает надежность конструкции, а также более долгий срок службы всего здания.
2. Столбы постоянного сечения могут быть использованы для одноэтажных построек с не большим общим весом, которые могут быть выполнены из натурального бруса или каркасных вариантов. Площадь основания не способна выдержать сильных нагрузок.

При необходимости возведения более тяжелого сооружения, а также строительства на неустойчивых грунтах, строители рекомендуют выполнить комбинированный вид – столбчато-ленточный фундамент.

Он сочетает достоинства двух видов фундаментов. Столбы при таком варианте заглублены в грунт, а ленточное основание равномерно распределяет общую нагрузку между сваями. Лента не оказывает никакого давления на грунтовое основание.

Опорно-столбчатый фундамент может быть выполнен из кирпича, стальных, либо асбестовых труб, из монолита, бетонных блоков, а также натурального дерева. Такой вариант позволяет выполнить все работы максимум за три дня. Эта цифра может меняться в зависимости от площади будущей постройки.

Устройство столбчатого основания

Устройство конструкции подразумевает под собой определенную систему опорных столбов, которые заглублены в грунт. Опоры располагаются под всеми наружными стенами, а также под несущими внутренними конструкциями.

Главным условием будет равномерное распределение всех возможных нагрузок. Если произвести некачественный расчет, то это может привести к проседанию некоторых элементов.Если строительные работы ведутся на прочном грунтовом основании, можно использовать мелкозаглубленный вариант.

Как сделать столбчатый фундамент своими руками: пошаговая инструкция

Перед началом всех работ необходимо изучить грунтовое основание, определить уровень грунтовых вод, а также произвести качественный расчет необходимого количества опорных столбов, варианта их исполнения. Только потом можно приступать к подготовке строительной площадки.

Видео о том, как можно сделать столбчатый фундамент своими руками:

Расчет

Для того, чтобы грамотно выполнить расчет, можно нанять для этого квалифицированных специалистов, либо воспользоваться специальными компьютерными программами.

Благодаря точному расчету можно получить необходимое количество столбов, их площадь сечения, а также необходимый показатель заглубления. Количество опор расчет обычно выдает минимальное: если выполнить их с меньшим шагом, то это позволит возвести более надежное строение.

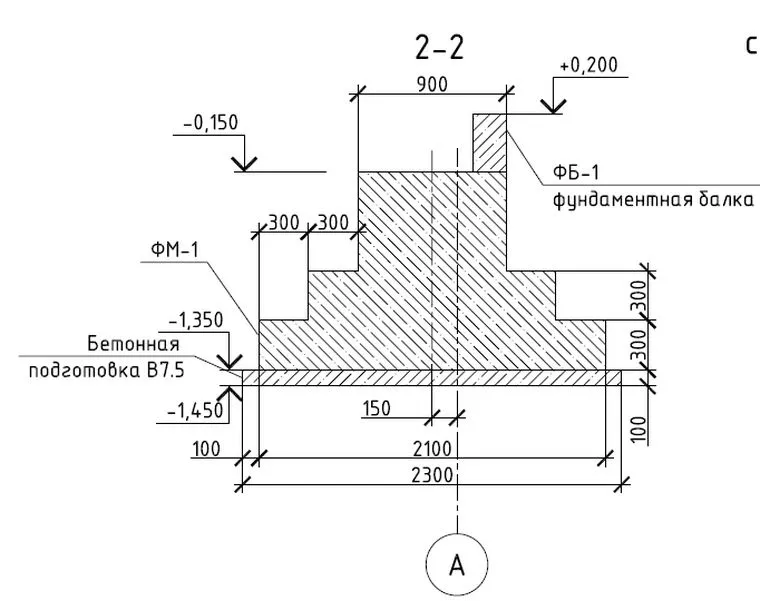

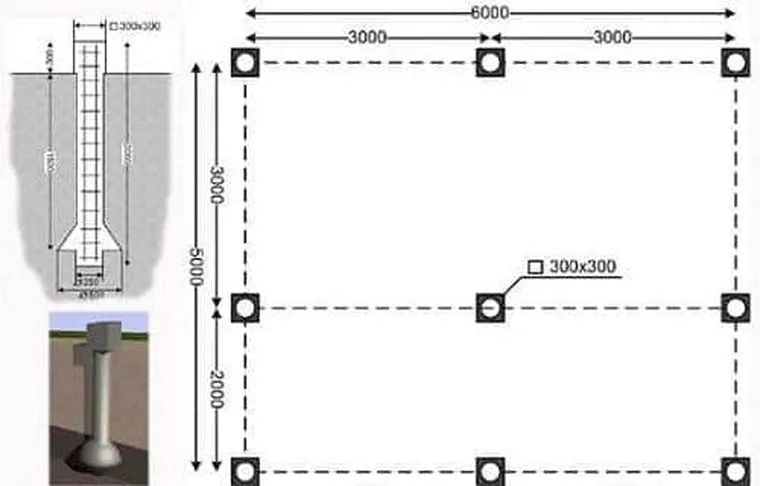

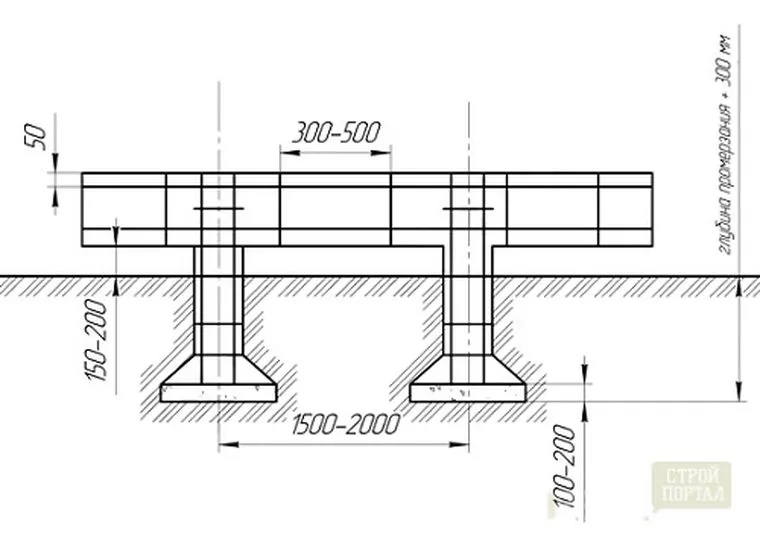

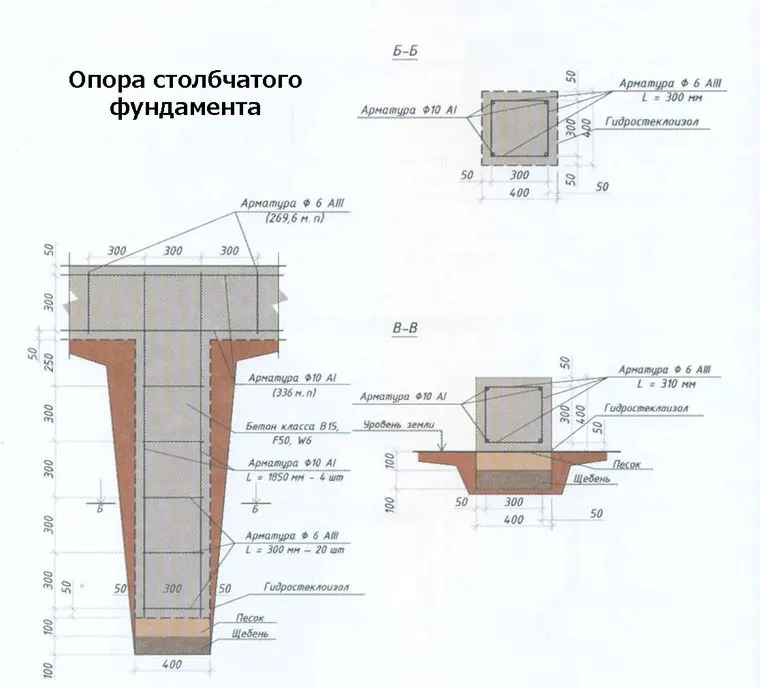

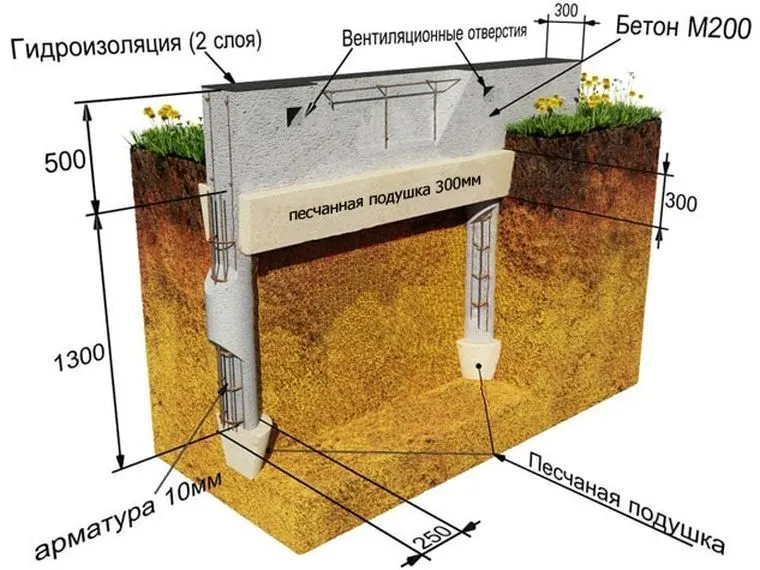

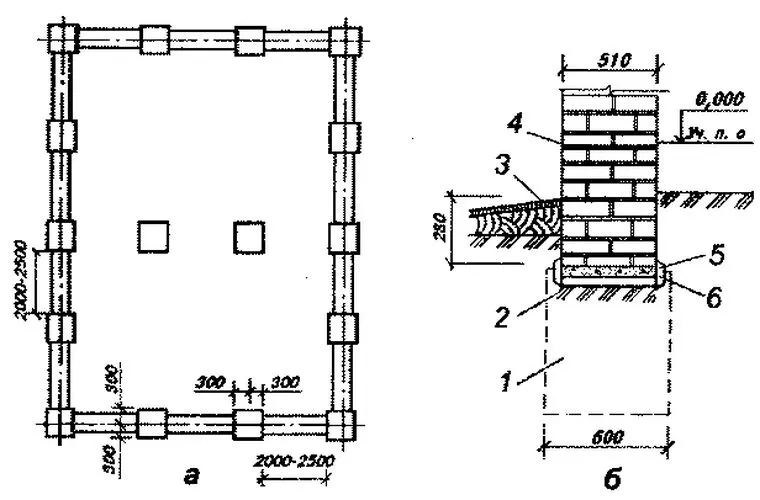

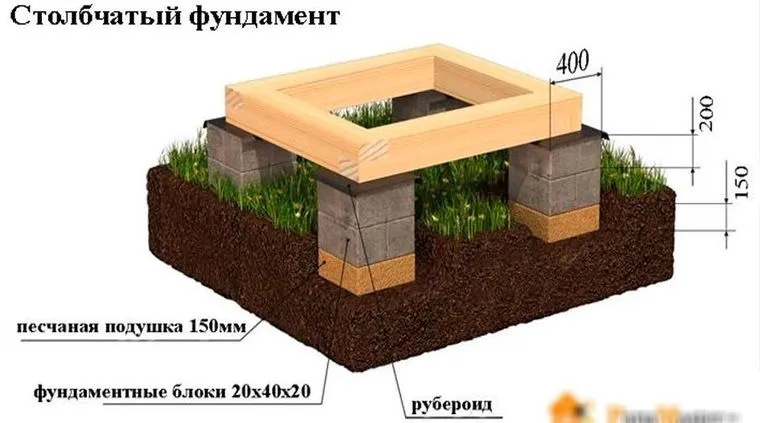

На фото чертежи столбчатого фундамента с размерами:

Земляные работы

Вначале необходимо снять с участка плодородный слой грунта. В среднем, этот размер составляет 20 сантиметров. Далее необходимо обозначить места установки опорных столбов. При помощи бура выполняются скважины определенной глубины и размера. Для более качественного обустройства разметки будущей системы можно воспользоваться геодезическим теодолитом.

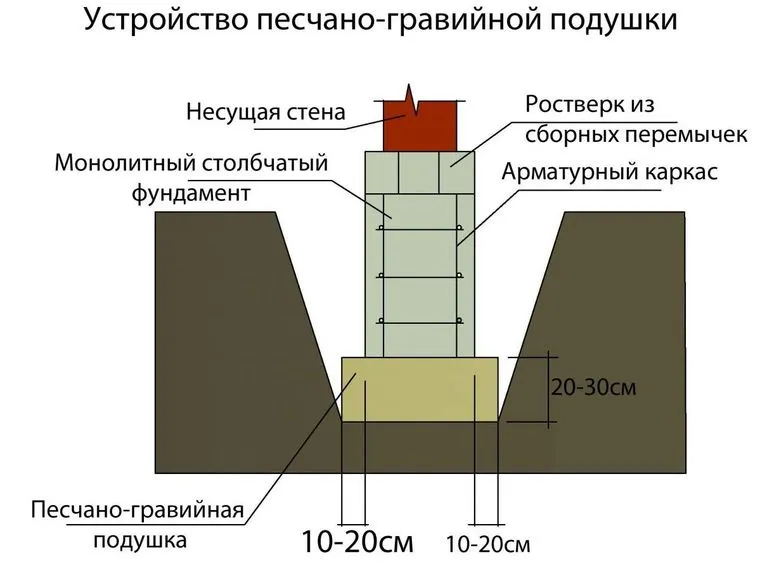

Устройство подушки под столбы

Под подушкой подразумевают слой песка, толщина которого обычно не более 30 сантиметров. После засыпки, песок необходимо утрамбовать. В большинстве случаев, для выполнения данного этапа работ используют бревно небольшого сечения.

Песок отводит лишнюю грунтовую влагу от опорных столбов. Далее выполняется бетонный слой, толщиной от 10 до 30 сантиметров. Он служит опорой для будущей конструкции.

Выполнение опалубки

При выполнении опалубки стоит учитывать вид грунта. Если на строительной площадке глинистая почва, то возведение опалубки может не потребоваться, так как глина не обваливается. Если же грунт представляет собой песок, то данная конструкция выполняется из деревянных досок, либо аналогичных плоских материалов. При первом варианте обязательной технологией будет служить укладка рубероида в скважины. Он будет выполнять не только роль стенок, но и гидроизоляции.

Если в качестве материала для опалубки выбирается натуральная древесина, то специалисты рекомендуют тщательно смочить ее водой. В противном случае она будет впитывать влагу из раствора бетона, тем самым ухудшая его качественные показатели.

Армирование

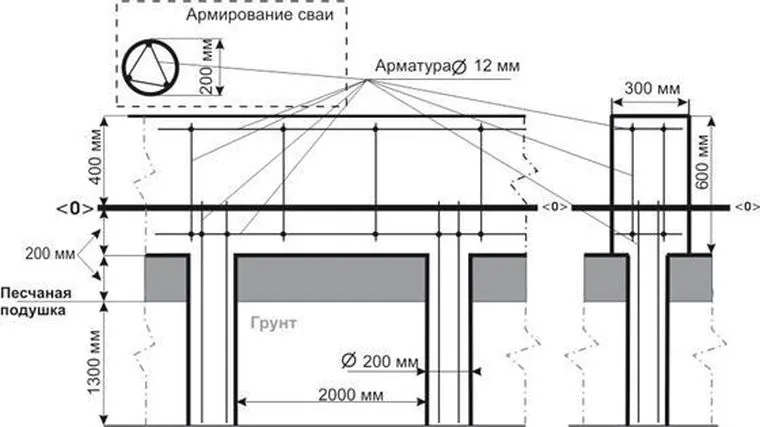

Армирование опорных столбов проводится обязательно, так как именно оно сдерживает нагрузки. Железная арматура нарезается на необходимого размера куски и связывается между собой в каркас. В данном случае очень важно сложить отдельные изделия относительно друг друга. Каркас опускается в скважину строго посередине. Только после этого можно заливать бетон.

Заливка бетона

При заливке бетонного раствора необходимо простукивать опалубку, чтобы удалить лишний воздух и выполнить качественные столбы. Бетонный раствор при стандартном замешивании должен состоять из одной части цемента, двух частей песка, а также трех частей щебня. Столбы необходимо не трогать 28 дней. Только после этого они будут иметь необходимую прочность.

Гидроизоляция

Так как отдельным элементам угрожает почвенная и атмосферная влага, очень важно выполнить качественную гидроизоляцию столбов. От поверхностной влаги конструкцию обычно защищает отмостка. Также можно использовать влагозащитный бетон.

Поверх подушки обязательно следует положить гидроизоляционный слой, который может быть выполнен из рубероида. Стенки ямы также следует защитить гидроизоляционным материалом.

Утепление

Утепление снаружи более распространено, так как оно сохраняет показатели прочности бетона, не пропускает холод внутрь дома, а также является дополнительной зашитой от влаги. Данный этап работ можно выполнить с помощью пенопласта, пеноплекса, а также экструдированного пенополистирола. Слой утеплителя необходимо выполнить на основании и вокруг самих опор.

Как сделать столбчатый фундамент из разных материалов

Для каркасного дома данный вариант самый дешевый и распространенный. Опорные столбы размещают в местах сильного воздействия нагрузок. На них возводится нижняя обвязка каркасного дома, которая выполняется из бруса. Высота надземной части столбов должна быть не менее 50 сантиметров.

При использовании кирпича для устройства столбов, должно выбираться только качественное жженое изделие. Из него можно выполнить как заглубленный вариант фундамента, так и малозаглубленный. Основные столбы обычно изготавливают в 2,5 кирпича. Остальные разрешено выполнять в 1,5.

При использовании блоков с хорошими качественными показателями столбы не уступают кирпичным вариантам. Предпочтение стоит отдать бетонным блокам, так как они лучше выдерживают большие нагрузки.

Вариант с ростверком представляет собой жесткую конструкцию, которая состоит из отдельных столбов, связанных сверху между собой поясом. Ростверк усиливает опоры, придает ему большую надежность. Также он распределяет более равномерно нагрузки между отдельными элементами.

При возведении небольших строений, таких как беседки, теплицы, сарая, гаража и бани, самым популярным вариантом фундамента является именно столбчатый, так как он не только позволяет выполнить все работы очень быстро, но и является самым бюджетным.

Фундамент столбчатого типа под колонны выполняется, если необходимо передать нагрузку от отдельных колонн на грунт. Чаще всего это стаканный вариант.

Столбы из асбестовых труб используется не часто. Такой вариант можно применять на сложном рельефе, а также при необходимости быстроты выполнения всех строительных работ. Внутри труб выполняется армирующий каркас, который заливается бетонным раствором.

В роли опалубки могут быть использованы пластиковые трубы, которые не боятся влаги. В данном случае нет необходимости выполнять дополнительную гидроизоляцию.

Шлакоблоки для возведения столбчатого основания используются крайне редко, только под очень легкие постройки, так как они не выдерживают сильных нагрузок.

При строительстве домов из бруса самым экономичным вариантом будет служить столбчатая система. Материалами выполнения отдельных столбов, в данном случае, могут служить кирпич, железобетон, монолит, а также асбестовые трубы.

Фундамент из канализационных труб диаметром 110 миллиметров имеет очень долгий срок службы, а также обладают достаточной прочностью и жесткостью.

При правильном выполнении всех этапов строительства можно получить тот фундамент, который увеличит срок эксплуатации всего строения.

Видео о том, как заливать столбчатый фундамент:
