Достижение мастерства в сварке — задача требующая усилий. Однако это открывает перед вами возможность обеспечить себя востребованной, интересной и хорошо оплачиваемой профессией. В нашей статье вы найдете подробное и последовательное объяснение сути процесса и различных методов, которые позволят вам начать сваривать самостоятельно, будь то забор, гараж или теплица.



  1. Азы электросварки
  2. Как происходит сварка плавящимся электродом
  3. Обозначениями типов сварки
  4. Что нужно для работы инвертором
  5. Как правильно сварить металл
  6. Движения электрода при сварке
  7. Положения при сварке
  8. Основные ошибки
  9. Советы начинающему сварщику

Азы электросварки

Сварочная дуга

Итак, подробно рассмотрим с чего лучше начать, или же дуговая сварка для начинающих.

Во-первых, вкратце разберемся с теорией сварочных работ. Чтобы понять суть процесса, прежде нужно расшифровать несколько терминов:

Сварочная дуга – это длительный электрический разряд (создающийся с помощью сварочного аппарата) существующий благодаря поддерживаемому электрическому полю, расплавляющий участок стыкуемого элемента. Температура сварочной дуги  очень высока, она колеблется от 6000 до 8000 °С.

Длина дуги – это расстояние от конца электрода до изделия. Длина дуги бывает:

  • короткая – 1-1,5мм;
  • нормальная-1,5-2мм;
  • длинная -более 3мм.

Эффективно использование короткой дуги. Именно так обеспечиваются хорошая защита и малое тепловложение при сварке. Чем больше длина дуги, тем хуже защита и выше напряжение на дуге, а вследствие выше и температура шва.

Повышенная температура шва может привести к перегреву металла. Последующим деформациям, а в случае с легированными сталями и к выгоранию легирующих компонентов.

Электрод – металлический стержень, на который нанесен слой того или иного покрытия, улучшающий его свойства. При сварке сердечник электрода расплавляется и формирует шов. Они подсоединяются к сварочному аппарату и через него подводится ток к свариваемому элементу.

Какие же электроды применяют

  • с основным покрытием
  • с кислотным покрытием
  • электроды с целлюлозным покрытием
  • электроды с рутиловым покрытием

Подбор диаметра электродов осуществляется по таблице, предоставляемой производителем (обычно указываемой на упаковке), выбирают по толщине заготовки.

Сварочная ванна – расплавляемый при сварке участок стыкуемого элемента, где происходит смешивание частиц элемента и расплавленного электрода.

Температура сварочной ванны выше чем температура плавления свариваемого металла, обычно превышение над температурой плавления составляет 100-500°С.

Как происходит сварка плавящимся электродом

Процесс происходит таким образом: зажигается дуга, металл стыкуемой детали и электрода плавятся и перемешиваются в сварной ванне, при остывании расплавленного металла получается сварочный шов. Чем больше сварочный ток, тем глубже проплавляется металл (провар).

Дуговая сварка может осуществляться под воздействием постоянного (DC) так и переменного тока (АС).

Процесс проводимый на переменном токе на практике используется довольно редко из-за того, что горение дуги нестабильно. В основном на переменном токе сваривают толстолистовой металл, поскольку именно при переменном токе возможно получить наибольшую температуру, требующуюся для проплавления деталей.

Также незаменима в случае сваривания намагниченного металла, поскольку в данном случае использование постоянного тока исключается. Из оборудования необходим трансформатор и специализированный сварочный аппарат.

Процесс на постоянном токе наиболее распространена, поскольку сварочная дуга в процессе горит более стабильно, что позволяет получить шов при меньших трудозатратах, также при данном виде сварки образуется меньше брызг, что тоже упрощает работу сварщика. Из оборудования необходим выпрямитель или инвертор.

Обозначениями типов сварки

Зачастую, новички в сварочном деле сталкиваются с различными обозначениями типов сварки MMA, MIG, MAG, TIG. Что же значат эти буквы? Давайте поподробнее разберем каждый из перечисленных типов.

ММА — это ручная дуговая сварка плавящимся штучным электродом. Это самый простой вид сварки, используемый как в промышленности, так и в быту.

Сварк полуавтоматом mig mag

MIG – это дуговая сварка в среде инертного газа, механизированная. В качестве плавящейся присадки применяется проволока.

MАG – это дуговая сварка в среде активного газа, с плавящимся проволочным электродом.

MIG/MАG наиболее производительны по сравнению с ММА.

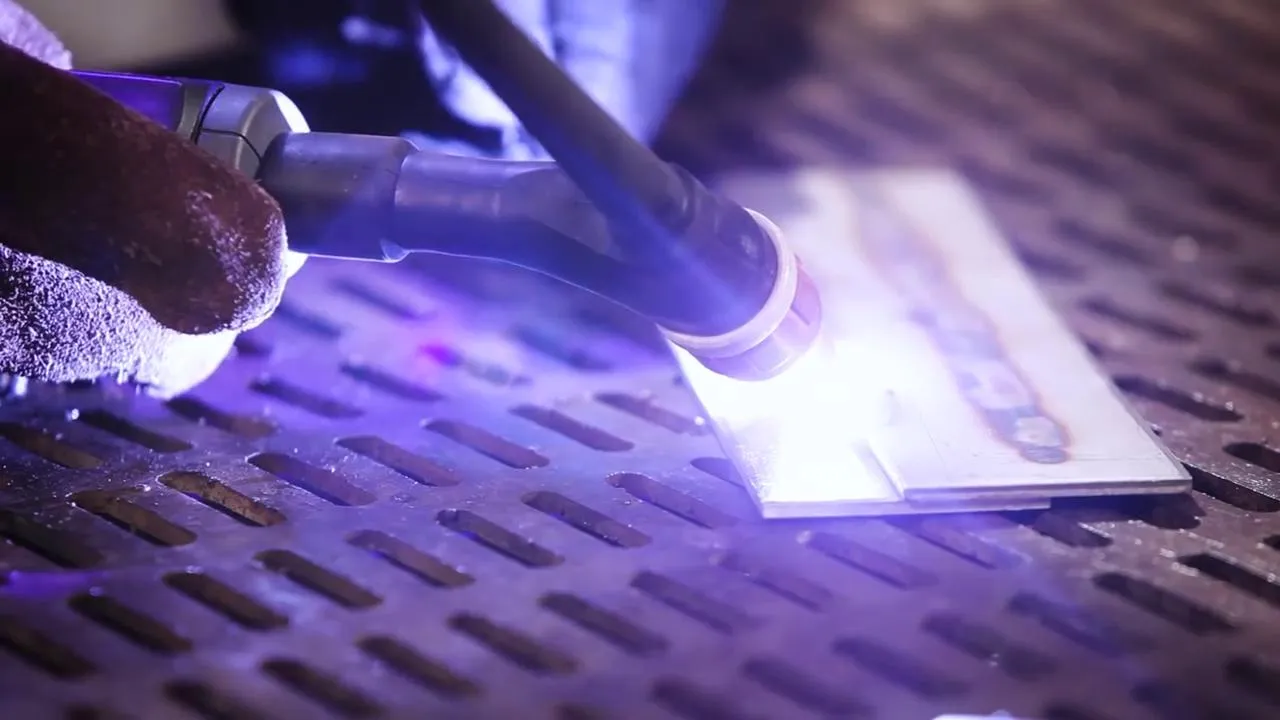

Сварка tig

TIG — это дуговая сварка, неплавящимся электродом в среде инертного газа. Как видно из названия, для неё применяют вольфрамовые электроды, имеющие очень высокую температуру плавления (более 3000°С).

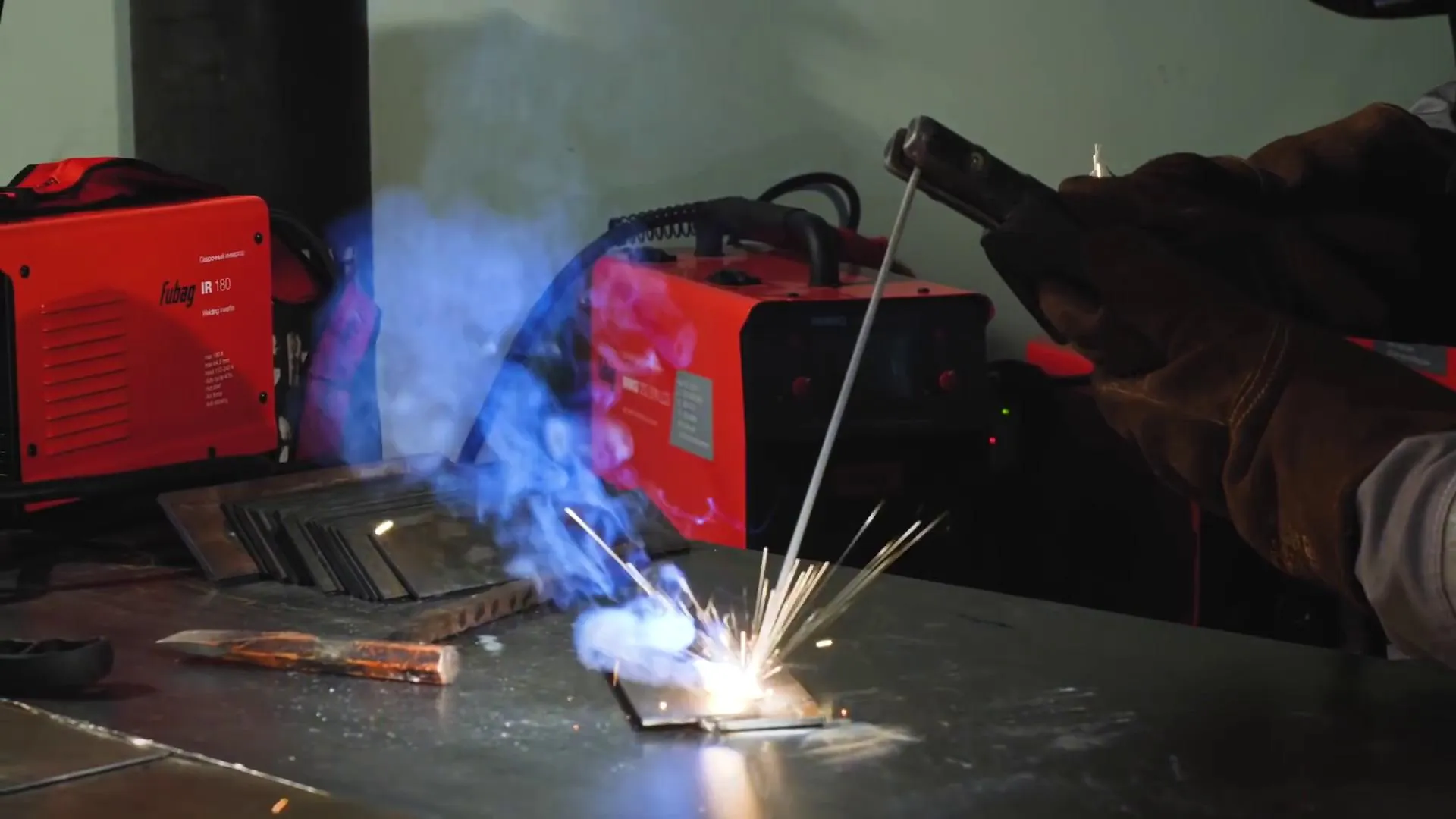

Ручная дуговая электродами (MMA)

60.63%

В среде аргона неплавящимся электродом (TIG)

11.81%

Полуавтоматическая сварка в СО2 или др. газах (MAG-MIG)

18.9%

Перечислим основные достоинства:

  1. Невысокая цена материалов и сварочного оборудования;
  2. можно осуществлять в различных положениях;
  3. Широкий спектр металлов;
  4. Возможно проведение в стесненном пространстве;

Перечислим основные недостатки:

  1. Сильное влияния на качество сварного шва профессионализма исполнителя;
  2. Наличие значительного выделения вредных веществ, воздействию которых подвергается сварщик;
  3. Невысокая производительность;
  4. Отклонение дуги из-за намагничивания металла

Что нужно для работы инвертором

Сварочный аппарат инверторного типа или источник питания необходимый для создания сварочной дуги. Существует огромное количество различных производителей и марок инверторов, разумеется, цены на инверторы значительно отличаются.

Однако, принцип работы всех инверторов одинаков, различия существуют в вольт-амперной характеристике и качестве оборудования.

Чтобы приступить  к работе необходимо:

  1. Сварочный аппарат;
  2. Электроды;
  3. Маска;
  4. Сварочные краги;
  5. Спецодежда (роба) и спецобувь
  6. Молоток (секач) сварщика
  7. Щетка по металлу

Если вы в первый раз решили попробовать себя, выбирайте недорогие материалы и инструменты. Для обучения подойдет сварочный инвертор средней ценовой группы (который можно взять в аренду), электроды 3 мм и маска Хамелеон.

Наклон электрода

Для правильного выполнения процесса необходимо изучить и поэтапно выполнить все операции, описанные ниже.

Также необходимо помнить, что новичку нужно в первую очередь следить за качеством работы, тщательностью выполнения операций и отработкой навыков, а не за скоростью производства работ.

Итак, первый этап – подготовка:

  1. Собираем все необходимые инструменты и приспособления, надеваем спецодежду;
  2. выполняем зачистку кромок детали, обезжириваем их;
  3. подключаем электрод;
  4. выполняем предварительную сборку на прихватки; размер прихватки может быть различным, обычно прихватки выполняют по 10-50 мм, либо в виде точек (для маленьких деталей).

Когда речь идет о работе с трубами, длина прихватки должна быть не менее 2-5 толщин стенки трубы.

Второй этап – сварка элементов. Процесс начинается с розжига дуги. Есть два основных способа:

1ый – касанием: сварочная дуга зажигается при коротком прикосновении к поверхности металла, важно сразу убрать дугу, чтобы не произошло залипание.

2ой – чирканьем: сварочная дуга зажигается при проведении (как спичкой) по поверхности металла. Данный способ предпочтителен, поскольку при нем металлу сложно залипнуть, но он не всегда применим ввиду стесненных условий.

Важный момент при сварке — это наклон электрода.

Если вы усвоите как правильно держать электрод, то сможете избежать многих неприятных последствий. Существуют три основные положения:

1.Углом вперед – сварочную дугу отклоняют от нормали на 30-60 градусов, образуя острый угол между дугой и швом. При таком положении выполняют горизонтальные, а также вертикальные швы, потолочные швы, а также выполняют стыковку труб при отсутствии возможности поворота трубы при сварке.

2. Углом назад – сварочную дугу отклоняют от нормали на 30-60 градусов, образуя тупой угол между дугой и швом. Данное положение подходит для угловых и стыковых соединений.

3. Под прямым углом – между дугой и швом образуется угол 90 градусов. Такое положение наиболее часто применимо в труднодоступных местах.

Движения электрода при сварке

Для получения качественного шва, крайне важно какими будет траектория движения.

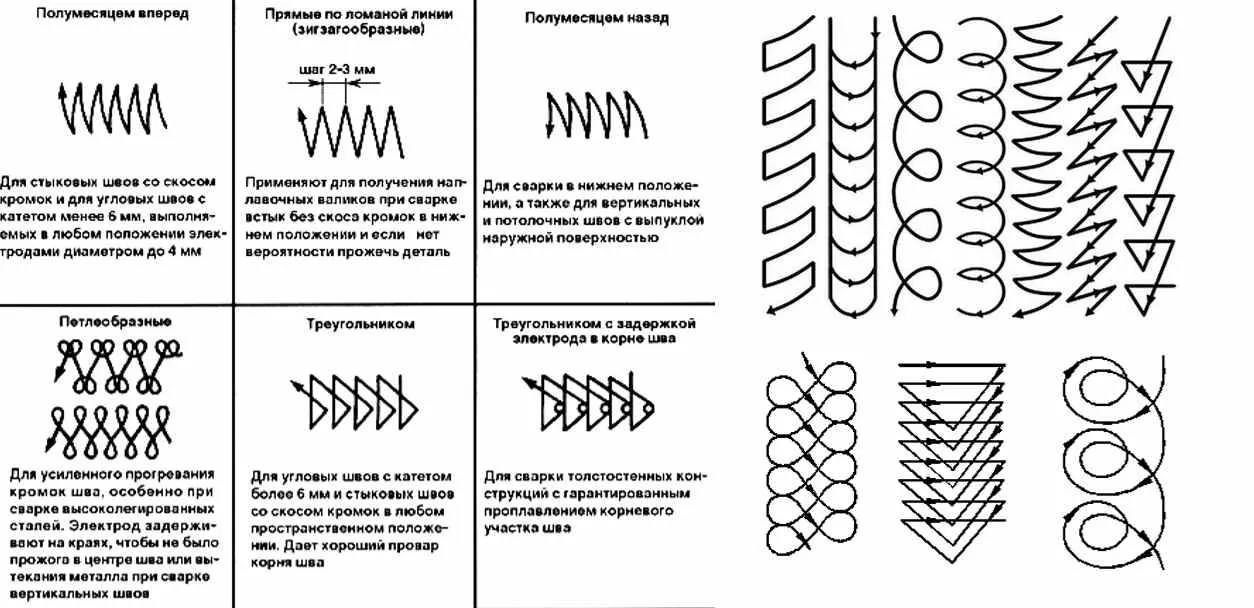

Траектория движение

Существуют различные способы:

  1. Круговые или же эллиптические — при вертикальном расположении стыка. При выполнении процесса этим способом равномерно прогреваются и провариваются обе кромки. Сами круговые движения выгоняют шлак из ванны.
  2. Движения треугольником. Движение по траектории треугольника чаще всего применяют для угловых швов. Так же как и при круговых обеспечивает хороший прогрев кромок и провар корня шва. Данный способ часто применяется при соединении деталей свыше 6мм.
  3. Проводка электрода по z-образной траектории. Использовать лучше для деталей с толщиной стенки меньше 6мм. Характерен для выполнения процесса в нижнем положении и встык.

Положения при сварке

Различают следующие положения: нижнее, горизонтальное, вертикальное, а также потолочное.

Сложность работ при разных пространственных положениях шва значительно отличается. Самым простым считается выполнение в нижнем положении, детали находятся внизу, а сварщик над ними. Именно с таких швов следует начинать тому, кто не занимался ранее.

Потому что расплавленный металл не вытекает из сварочной ванны, что делает процесс сварки значительно легче.

Следующими по сложности считаются горизонтальные и вертикальные швы. При выполнении вертикальных и горизонтальных швов электродуговой сваркой, стыкуемые элементы находятся в вертикальном положении.

При таком положении есть риск вытекания расплава из сварочной ванны, а следовательно квалификация сварщика должна быть более высокой. Чтобы получить хороший результат при данном положении, необходимо выполнять процесс на короткой дуге, а также использовать электроды со специальным покрытием, препятствующем вытеканию металла.

При выполнении вертикального шва целесообразно вести процесс снизу вверх, дабы образовывать ступеньку, мешающую вытеканию металла. Ведение электрода сверху-вниз допустимо, но при этом возможно ухудшение качества шва за счет вытекания металла, а также не проплавления шва.

Потолочное положение считается самым сложным, ведь помимо того, что физически трудно держать над собой руку длительное время, еще и сложно обеспечить надлежащее качество шва.

Для того чтобы понять как варить потолочный шов, любому сварщику нужна практика. Для выполнения работы, которую не придется переваривать, рекомендуем выбирать электроды с основным покрытием, а также вести процесс на короткой дуге при небольшом напряжении.

Умение выполнять потолочные швы считается признаком квалифицированности сварщика.

Основные ошибки

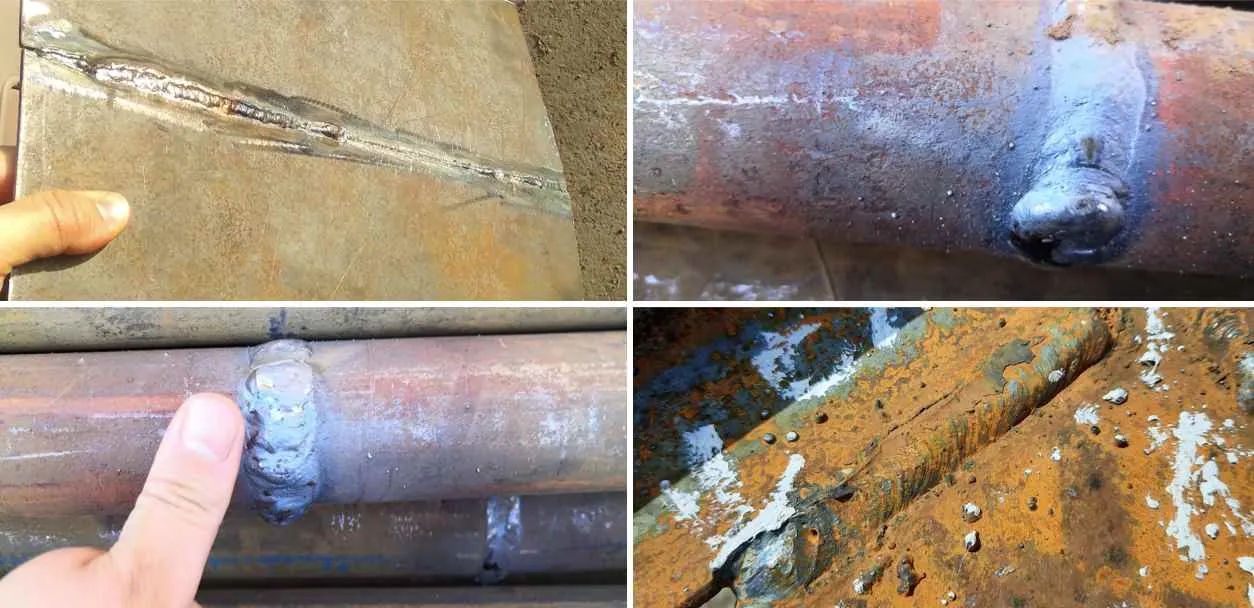

Ошибки при сварке

Теперь, когда мы разобрались с основными моментами при выполнении работ поговорим о распространенных ошибках, связанных с применением электродов, а также о том, как их предотвратить.

Неумение правильно удерживать сварочную дугу. Это приводит к неравномерному расплавлению металла. Результатом становятся прожёги, грубая чешуйчатость и прочие наружные дефекты.

Применение не просушенных электродов. Это приведет к большому количеству пор. Важно хранить сварочные материалы в сухом месте.

Большая длина дуги. Данная ошибка может привести к прожогу и появлению пор.

Скорость перемещения электрода. В результате чего может образоваться непровара или наплывы. Это зависит то того быстрее или медленнее оптимального значения ведется процесс. Скорость сварки, а также силу тока сварщик индивидуально подбирает. Кто-то варит быстро и ток побольше ставит. Кто-то же наоборот более медленно ставя ток меньше. Это приходит с опытом. В начале нужно придерживаться рекомендованных значений.

Угол наклона. От угла наклона во многом зависит глубина проплавления. Углом вперед варят тонкий металл.

Советы начинающему сварщику

  1. Перед началом выполнения работы провести подготовку.
  2. Не забывайте произвести очистку свариваемых элементов от грязи и ржавчины, масла, краски, пыли.
  3. Работы можно проводить только в защитном снаряжении (маска, спецодежда, спецобувь), в противном случае, весьма вероятны травмы при работе.
  4. Подбираем электроды для каждого материала индивидуально. Не варим все подряд уонями.
  5. Электроды просушиваем (иногда можно прогреть резаком, но лучше как положено в печи).
  6. Особое внимание уделите выбору режима.

Вот мы и ответили на вопрос как варить металл. Если у вас еще остались какие-либо вопросы о сварке в общем, или о том, как сделать конкретную металлоконструкцию, будем рады видеть вас на нашем сайте mrmetall.ru вы всегда получите интересующие ответы, а еще откроете для себя что-то новое, полезное и интересное в мире сварки.

Как выбрать тип и марку электрода?


Выбор типа и марки электрода зависит от типа металла, который вы собираетесь сваривать, а также от типа сварочного оборудования, которое у вас есть.

  1. Тип металла: Выберите тип электрода, соответствующий металлу, который вы собираетесь сваривать. Различные марки электродов предназначены для сварки разных металлов, таких как сталь, чугун, нержавеющая сталь и алюминий.

  2. Тип сварочного оборудования: Некоторые марки электродов предназначены только для определенных типов сварочного оборудования, таких как постоянный ток или переменный ток. Убедитесь, что выбранный вами электрод совместим с вашим оборудованием.

  3. Толщина металла: Толщина металла также может повлиять на выбор марки электрода. Тонкие металлические листы лучше сваривать тонкими электродами, а толстые металлические изделия лучше сваривать более крупными электродами.

  4. Приложение: Кроме того, учитывайте, для каких целей вы будете использовать сварочные изделия. Если вы собираетесь использовать сварочные изделия для строительных работ, то выберите электрод, который обладает хорошей прочностью и прочностью сварного соединения.

  5. Рекомендации производителя: Наконец, обратите внимание на рекомендации производителя. Каждый производитель электродов рекомендует свои марки для определенных материалов и условий сварки.

Кроме того, не забывайте о подборе правильного диаметра электрода, который также зависит от толщины металла, который вы собираетесь сваривать. Рекомендуется выбирать электроды с диаметром, соответствующим толщине металла.

Видео. Вертикальный угловой шов неотрывно, рутиловым и основным электродом. В чем разница ?
