Как правильно осуществлять сварку оцинкованной поверхности — важные аспекты о цинковом слое и его толщине

Сварка оцинкованных компонентов — процесс, довольно распространенный на любом сварочном предприятии. Оцинковка представляет собой слой цинка, который покрывает различные виды сталей. Цинк обладает множеством преимуществ, и детали с оцинковкой обычно обладают отличными эксплуатационными свойствами, менее подвержены коррозии и, в общем, обладают более долгим сроком службы.

Если вам интересно, как правильно варить оцинкованные материалы, мы можем предоставить вам соответствующую информацию.

Но нужно понимать, что у цинка есть ряд своих характерных особенностей, которые усложняют сварку. Кроме того, на современном производстве к сварщикам предъявляют очень высокие требования по качеству работ и количеству брака. И если в одном случае вас выручит профессиональный сварочный аппарат для оцинкованного металла, то в другом случае ошибки будут неминуемы. В этой статье мы кратко расскажем, как варить оцинковку не только быстро, но еще и качественно.

ЧТО НУЖНО УЧИТЫВАТЬ ПРИ СВАРКЕ ОЦИНКОВКИ

Основными нюансами, которые следует учитывать в процессе сварки оцинковки, являются температура плавления цинка и токсичность выделяемых им паров.

Сложность сварки оцинкованных изделий обуславливается тем, что температура плавления стали составляет 1100C, а цинковое покрытие плавится при 906C. Данное расхождение не позволяет использовать обычные методы сварки в связи с риском повреждения защитного слоя и утраты изделием устойчивости к окислению.

Неблагоприятные проявления в процессе сварки оцинкованного металла заключаются в том, что:

• При температуре 906 градусов, цинк плавится и переходит в газообразное состояние;
• Проникая в основу, выделяемые пары разрушают структуру металла;
• Происходит нарушение шва оцинковки;
• Токсичные пары поступают в окружающее пространство.

Именно поэтому, обработка оцинкованных изделий требует проведения дополнительных подготовительных мероприятий и тщательного подбора используемого оборудования.

Нюансы проведения

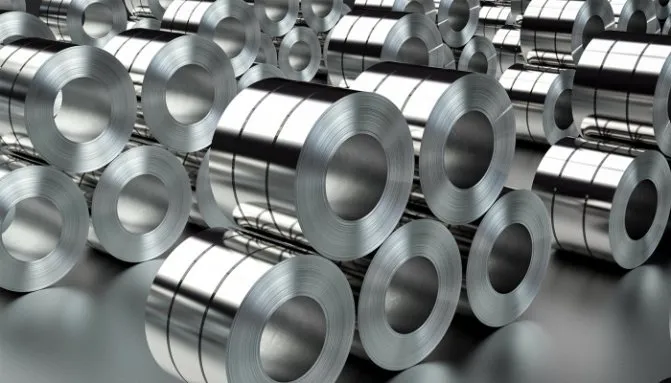

Имеется несколько технологий покрытия цинком металлических изделий, с разной толщиной защитного слоя. При сварке стали с оцинкованной плёнкой, например, листового материала, происходит резкое нагревание до температуры выше 1 тыс. градусов, а это провоцирует такие последствия:

• цинк расплавляется и начинает испаряться;
• пары проникают в металл детали и нарушают её структуру;
• испарения влияют на качество шва.

Пары цинка, содержащиеся в воздухе, имеют высокую токсичность, что особо опасно для окружающих, поэтому нужна мощная вентиляция не только около места проведения работ, но и всего помещения.

ЭТАПЫ РАБОТЫ С ОЦИНКОВКОЙ

Удаление цинкового покрытия

Данная процедура необходима для того, чтобы расплавленный цинк, попав в область шва, не ухудшил его качество. Существует три основных способа зачистки:

Механический

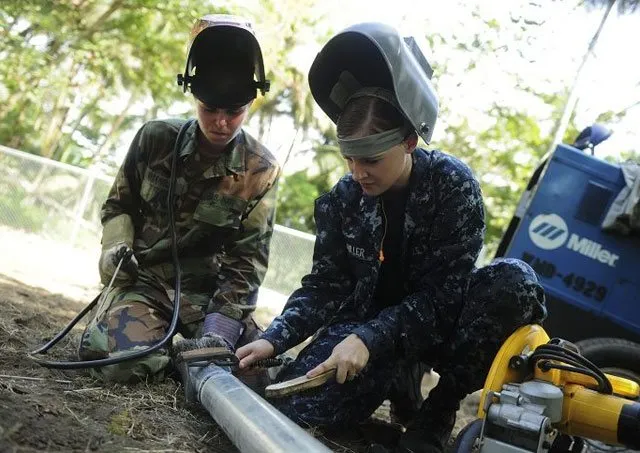

Данный способ зачистки оцинковки осуществляется при помощи жестких абразивных средств, металлических щеток и наждачной бумаги.

Химический

Заключается в воздействии на покрытие кислотой, или щелочью. После осуществления необходимой экспозиции, изделие тщательно промывается и высушивается.

Термический

Заключается в обжиге краев изделия при помощи газовой горелки. Следует учитывать, что воздействие высоких температур провоцирует высвобождение токсичных паров.

Подбор электродов

Для того, чтобы выбрать, какими электродами варить оцинковку, необходимо учитывать ряд нюансов. Выбор электродов осуществляется с учетом типа свариваемой стали.

Можно выделить 2 основных вида электродов:

• С рутиловым покрытием (АНО-4, МР-3, ОЗС-4). Подходят для сваривания стали с низким углеродным содержанием. Наличие оксида титана значительно упрощает зажигание дуги, гарантирует прочность шва и его герметичность, а также минимизирует разбрызгивание;
• С сильноосновными флюсами (УОНИ13/45, УОНИ13/55, ДСК-50). Подходят для сталей низкого легирования.

Подбор присадочного материала

Основное требование к проволоке, используемой в качестве присадочного материала — низкая температура плавления, варьирующаяся от 900 до 1100 градусов. Соблюдение этого условия позволит добиться качественного шва, так как в этом случае проволока будет плавиться, не повреждая и не оплавляя сам материал.

Нужно ли удалять покрытие

Расплавленный цинк, попадающий в сварочную ванну, разрыхляет шов, делая его хрупким. Чтобы металл не попал в рабочую область, края свариваемых деталей тщательно зачищают. Удаление антикоррозионного покрытия – важный этап подготовки элементов к соединению.

Применяют следующие способы очистки:

1. Горячий. Края деталей перед сваркой обрабатывают газовой горелкой. Метод помогает быстро удалить покрытие, однако при работе образуется большое количество токсичных паров.
2. Химический. Деталь обрабатывают щелочным или кислотным составом. После этого поверхности тщательно промывают и просушивают.
3. Механический. Оцинковку удаляют металлической щеткой, наждачной бумагой или болгаркой со специальной насадкой.

Обработке подвергают только края, остальные части листа не трогают, ведь очищенные от покрытия места быстро подвергаются коррозии.

КАКИЕ ЕСТЬ ВИДЫ ПРОВОЛОКИ ДЛЯ СВАРКИ ОЦИНКОВКИ

• CuSi3. Проволока с 97% содержанием меди. Целевым назначением является сваривание медных изделий. Использование для сварки оцинковки является целесообразным и позволяет добиться легкообрабатываемого соединения. Минусом в данном случае будет являться то, что такое соединение не будет иметь очень высокого показателя прочности. Стоит учитывать, что входящий в состав сплава кремний обладает высокой текучестью, что требует повышенной осторожности при работе;
• Autrod 19.30. Целевым назначением является сваривание оцинкованных изделий. Соединение кремния, марганца и серы позволяет добиться достаточно крепкого соединения;
• CuSi2Mn. Создает соединение с очень высокими показателями прочности. В связи с повышением показателя, усложняется процесс дальнейшей обработки;
• CuAl8. Целевым направлением является сваривание металла, обработанного сочетанным цинково-алюминиевым сплавом.

Завершение работы

После проведения сварочной работы требуется осуществить вентиляцию помещения, и произвести уборку цинковой стружки.

Следует учитывать, что очищенные участки будут подвергаться коррозии и вызывать снижение качества всей конструкции. Поэтому после завершения работы с них необходимо удалить окалину, обработать шов шлифованием и нанести защитное покрытие.

Поверхность в районе сварного шва должна покрываться краской либо антикоррозионным покрытием. Хорошим вариантом может служить краска, содержащая 94% цинковой пыли. Возможен вариант наплавления цинковой проволоки, либо прутков, изготовленных из цинково-кадмиевого сплава.

ОБЩИЕ ПРАВИЛА И РЕКОМЕНДАЦИИ ДЛЯ СВАРКИ ОЦИНКОВКИ

Вне зависимости от типа сварки оцинковки, необходимо:

• Исполнять шов наплывным методом по средствам частого отрыва электрода;
• Продление варочной ванны производится постепенно для недопущения риска повреждения;
• В случае, если цинковое покрытие не было удалено, необходимо дождаться его абсолютного выгорания до того момента, когда начнет расплавляться сама сталь. В противном случае после охлаждения возможно растрескивание и вспучивание шва;
• Оцинкованная сталь, толщина которой превышает 4 мм должна обрабатываться по краям по методу нанесения фаски, глубина которой составляет 1/3 листовой толщины;
• Все работы производятся со строжайшим соблюдением мер защиты и техники безопасности. Для этих целей используются маски с принудительным нагнетением воздуха и мощные вентиляционные системы.

Правила и особенности сварочных работ

Перед началом процесса необходимо ознакомиться со следующими нюансами процесса:

1. Сложность подбора температуры воздействия. Цинк может начать расплавляться при +400 °С. Если слегка повысить температуру, покрытие начинает прогорать и испаряться. Это препятствует образованию прочного шва. Соединение получается пористым, покрывается трещинами.
2. Нестабильность электрической дуги. Подобрать правильный режим работы аппарата может только опытный сварщик. Начинающим мастерам рекомендуется применять покрытые электроды, газовую защитную среду или присадочный материал. Последний вариант используют при необходимости формирования шва высокого качества.
3. Сложность устранения отверстий. Поврежденные места листа предварительно очищают от загрязнений, следов ржавчины и масел. При большом диаметре дефекта применяют металлические вставки, которые закрепляют точечным методом. При толщине детали более 2 мм используют пробки или перегородки из низкоуглеродистой стали. Небольшие отверстия рассверливают до нужного размера. Внутренние поверхности дефектов не должны иметь резьбы.

ВИДЫ СВАРКИ ОЦИНКОВАННОЙ СТАЛИ

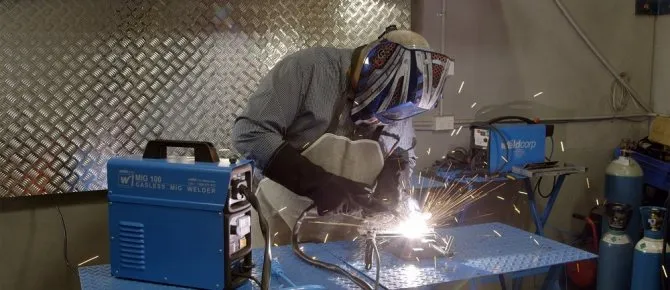

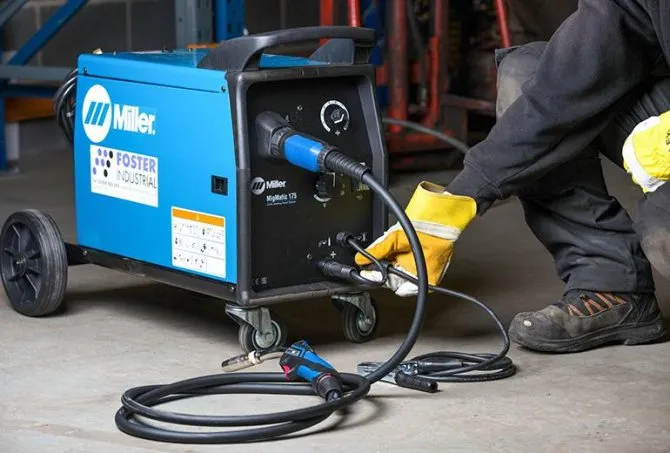

Сварка оцинковки полуавтоматом

Такой метод сварки имеет ряд особенностей:

• Подключение. «+»клемму подводят к горелке, а»-«к поверхности;
• Сила тока. Увеличение силы тока приводит к увеличению скорости подачи присадки;
• Подбор съемника тока. При подборе учитывается диаметр сечения проволоки. Необходимо вовремя производить замену, не дожидаясь значительного изнашивания;
• Выбор рукава подачи присадки. Необходимо выбирать жесткие рукава, не допускающие перегибов и нарушения подачи присадочного материала;
• Учет толщины листа. Тонкие листы толщиной 1мм. и менее, подвергаются точечной сварке;
• Напряжение. При возможности перепадов напряжения, рекомендуется использовать проволоку наименьшего диаметра, имеющую высокую скорость плавления, необходимую для компенсации недостатка напряжения сети;
• Техника без использования защитного газа. В данном случае, «+»клемма подключается к оцинкованной поверхности.

Преимущества метода:

• Возможность работы без создания защитной атмосферы;
• Хорошие показатели ровности шва;
• Простота в соблюдении параметров тока.

Отрицательные качества:

• Не рекомендуется проводить сварку при порывах ветра и в присутствии мощных вентиляционных систем;
• Необходимы крупногабаритные газовые баллоны;
• Необходимы жесткие рукава подачи присадки.

Сварка инвертором

Особенности сварки оцинковки при работе инверторным методом:

• Подбор диаметра электрода. Оптимальным сечением будет диаметр не более 2мм;
• Учет легкоплавкости электродов. Чем выше коэффициенты расплавления, тем ниже значения тока;
• Техника движения. Необходимо соблюдать плавность перемещения дуги;
• Соблюдение угла наклона. Соблюдение угла в пределах 45 градусов, позволяет избежать риска прогорания.
• Соблюдение распределения полярности. В связи с тем, что данный метод сварки применяется в основном к тонколистовому металлу, необходимо учитывать, что в этом случае работа производится током обратной полярности. Это означает, что «+»подключается к электроду, а»-» к оцинкованной поверхности.

Этапы процесса сваривания оцинкованной стали при работе с трубопроводом.

• Подготовка. Учитывается толщина заготовки. Если она превышает 3мм, под углом в 80 градусов делается скашивание поверхности на расстояние 1-1.5мм по поверхности шва. Торцы изделия зачищаются от зазубрин и загрязнений и обезжириваются. Свариваемые элементы выкладываются ровно с соблюдением зазора в 3мм. Вдоль сварочного шва наносится 2мм слой флюса.
• Сварка. Производится в следующие этапы: — детали, подлежащие сварке прогревают на расстояние не менее 300мм от свариваемых краев; — флюс подвергается нагреву до прозрачного состояния; — присадка накладывается на поверхность и расплавляется при помощи газовой горелки до полного заполнения пустоты; — припой располагается перед пламенем горелки. Допустимые углы наклона составляют 95 градусов для горелки и 15-30 для проволоки.
• Завершение процесса. Флюс удаляется, шов зачищается. По окончании зачистки, поверхность обрабатывается антикоррозийным составом.

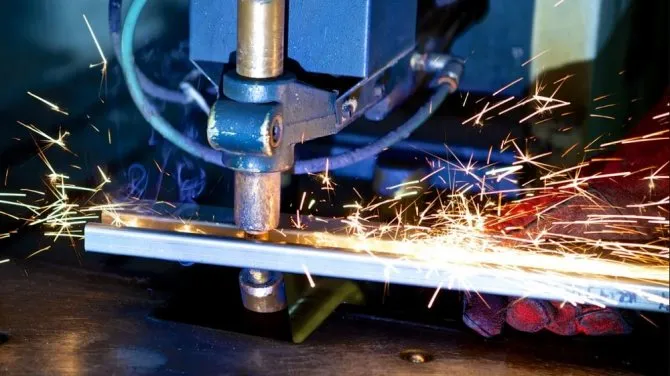

Точечная сварка

Метод точечной сварки оцинковки получил наиболее широкое распространение в автомобилестроении. Получаемая точка отличается высокой прочностью. Линия разрыва не затрагивает область сварки, а проходит по поверхности листа. Следует учитывать, что использование точечного метода приводит к ускоренному изнашиванию электродов и требует больших энергетических затрат. В связи с этим, наиболее целесообразно проведение автоматической корректировки режимов и настроек в условиях профессиональных сварочных рабочих мест.

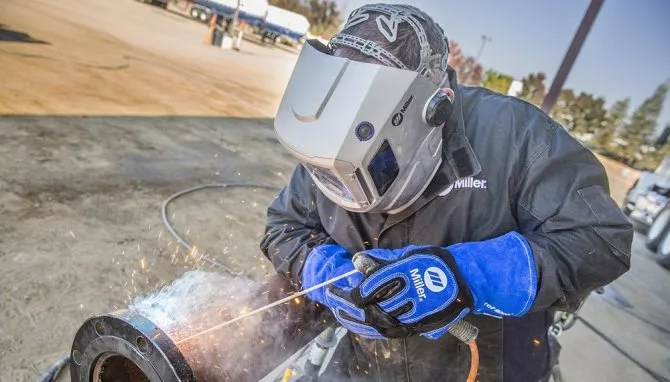

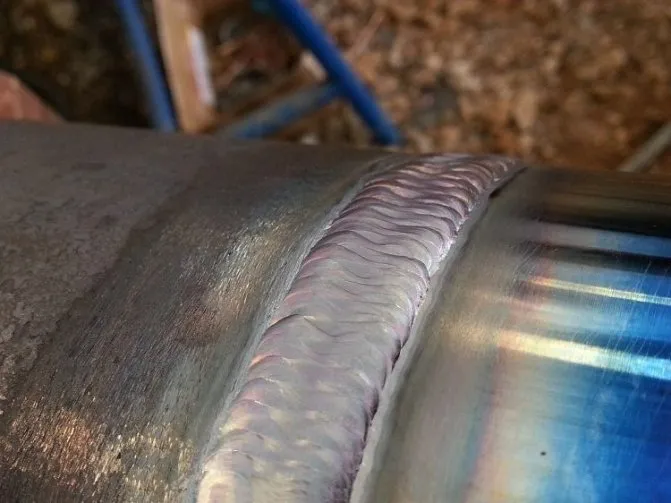

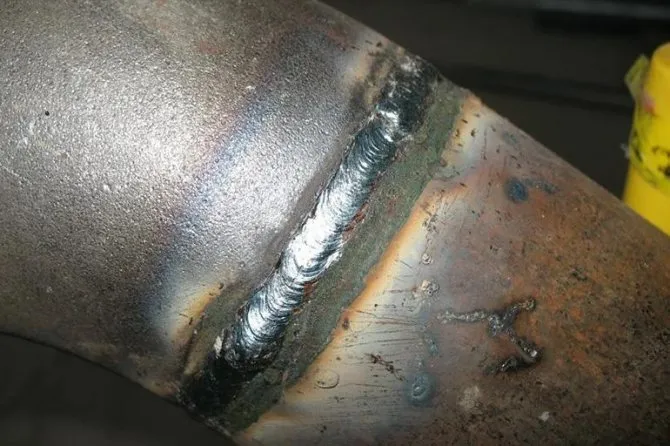

Как сваривать трубы

Можно использовать флюсы. Сначала трубы, подлежащие свариванию, нужно хорошо зачистить снаружи и внутри, затем прогреть. Если диаметр не превышает 3 мм, кромки можно специально не обрабатывать.

У труб с большим диаметром кромки раскрывают на 90 градусов и притупляют на 1,5 мм. Ширина зазора при сваривании в обоих случаях равняется 2-3 мм. Размягченный флюс наносят на поверхность оцинковки с двойным избытком, по сравнению с количеством, используемым для непокрытых стальных труб.

Если диаметр трубы не превышает 250 мм, а толщина металла 6 мм, выбирают сопла с размером до 2 мм. Для сварки более широких труб из толстого металла нужны сопла с размером от 2 мм до 4 мм.

Хорошее качество при высокой скорости исполнения обеспечивает электродуговая сварка любых труб с цинковым покрытием. Высокая квалификация сварщика, правильный выбор электродов, оптимальная скорость процесса обеспечат качество соединения оцинковки. Для предотвращения окислительных процессов по окончании работы место сварки и прилежащие участки нужно обработать специальными составами.

Другие методы стыковки оцинкованных изделий

Еще один способ соединения оцинкованных труб без их нагрева – резьбовая стыковка. Нарезать резьбу на оцинкованных трубах достаточно сложно, поэтому данный способ практикуется преимущественно на изделиях с малым сечением. К тому же, такой способ материально более затратен в сравнении с обычной сваркой. Еще один важный момент – на участке нарезки резьбы слой цинка будет уничтожен, так что труба быстрее начнет ржаветь.

Для сборки коммуникаций водоснабжения и отопления могут использоваться бессварные комплекты труб с фитингами, напоминающие конструктор. В таком наборе есть специальная муфта с уплотняющим кольцом, которую с помощью болтов закрепляют на канавке по краям трубы. Хотя такой метод сборки труб еще не достаточно распространен в нашем государстве, он обеспечивает прочное соединение и выполняется очень быстро.

Подводя итоги можно сказать, что ответ на вопрос, можно ли сваривать оцинкованные трубы, будет положительным, при условии соблюдения техники безопасности и технологии выполнения работ, а также при наличии опыта.

Помните, что очень важно избежать перегрева труб и испарения цинка. Предотвратить эти явления можно с помощью флюса и рутиловых электродов. Альтернативные же методы стыковки труб хоть и имеют право на жизнь, однако, обходятся существенно дороже.

Особенности соединения оцинкованных труб

Покрытые защитным составом стальные элементы трубопровода соединяют так:

1. Подключают горелку, прогревают края деталей на расстояние не менее 30 см от торцов. Процедуру завершают, когда флюс становится прозрачным.
2. Присадочный материал прикладывают к торцам, расплавляют его горелкой. Полужидкий материал должен заполнить зазор между трубами.
3. Дожидаются затвердевания шва, выполняют заключительную обработку.

Горелку держат под наклоном не более 95°, проволоку подают под углом 15-30°.

Сварочное оборудование для оцинкованного металла

Перед началом работы подготавливают следующие приспособления и инструменты:

• сварочный полуавтомат или инвертор, выдающие необходимые напряжение и силу тока;
• газовую горелку;
• баллоны с аргоном и ацетиленом;
• держатель электродов, механизм подачи расходного материала;
• шланг для подсоединения держателя к баллону.

Рекомендуется использовать сварочный агрегат с установленными параметрами тока. Это упрощает процесс настройки оборудования. Эта функция необходима начинающему сварщику, не имеющему опыта сварки оцинковки.
